用料完爆TITAN X 1080Ti PCB设计揭秘

上周NVIDIA发布了Pascal游戏家族最强作——GeForceGTX1080Ti，其凭借超越NVIDIATITANX的性能而成为史上最强游戏卡。会上，老黄着重强调了GTX1080Ti的做工进行了大幅度升级，那么这些升级究竟在哪里？就让我们一睹为快：

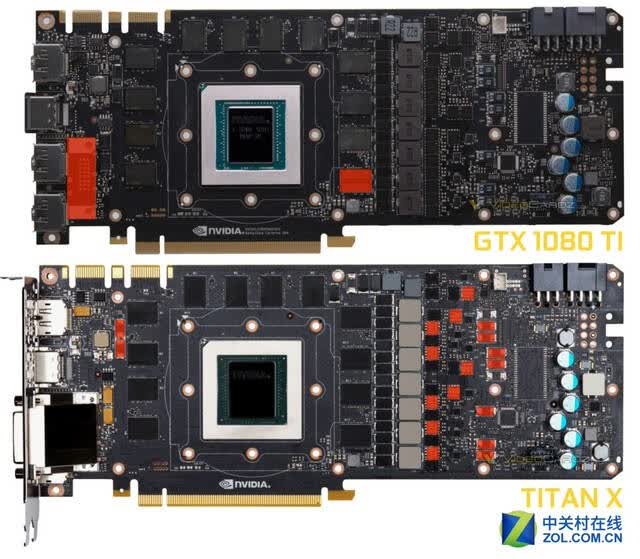

上图就是两款显卡的PCB设计对比，红色表示缺失部分，我们可以看到，两者都是基于型号PG611的PCB电路板，GTX1080Ti缺失了DVI和1颗GDDR5X显存，但整体规格要“碾压”NVIDIATITANX。

NVIDIATITANX比GTX1080Ti少了很多MOS管，所以散热能力不如后者；同时GTX1080Ti的供电部分采用全新7相双FET设计，故而整体性能和超频潜力要远大于TITANX，从做工上的确可以看出，NVIDIA在新旗舰的设计上十分用心。

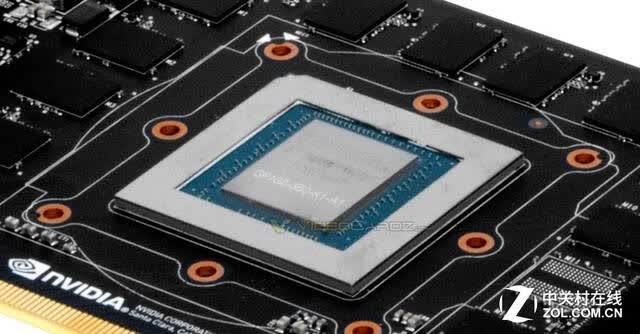

GTX1080Ti的核心具体型号是GP102-350，由芯片顶部铭文可以确定，而NVIDIATITANX是GP102-400，QuadroP6000是GP102-450，这样GP102系列就有三款芯片了。
