“苹果MagicTrackpad2”触摸板是苹果桌面三件套除“MagicKeyboard键盘”、“MagicMouse2鼠标”以外的另一款产品。它除了造型设计方面的变化，最大亮点就是引入了ForceTouch，至此压力传感技术已经在苹果笔记本、手表、手机上全方位普及。同时，它也换成了可充电锂离子电池，配备Lightning接口。

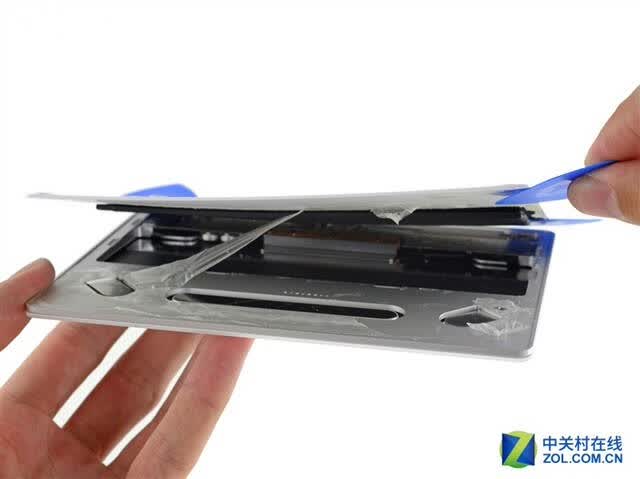

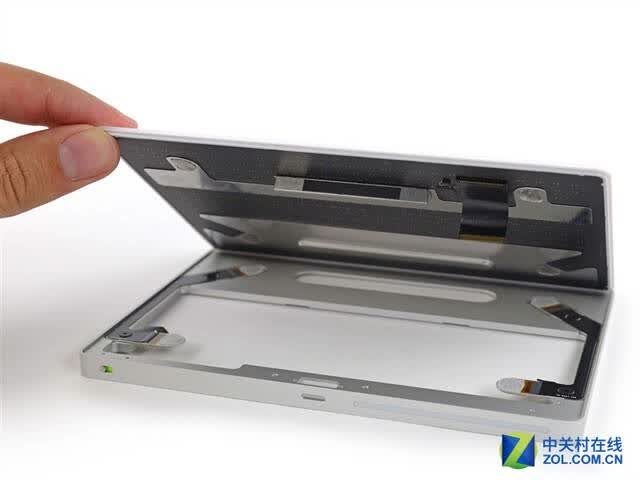

类似新键盘，去掉一次性电池后，不再需要庞大的电池仓，整体高度大大降低。
苹果MagicTrackpad2拆解（2）

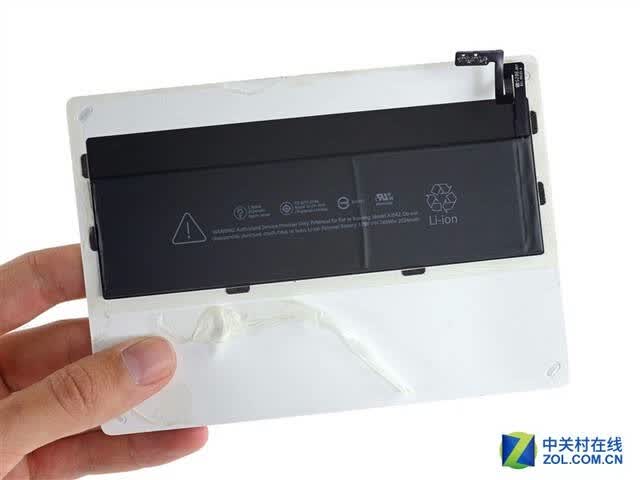

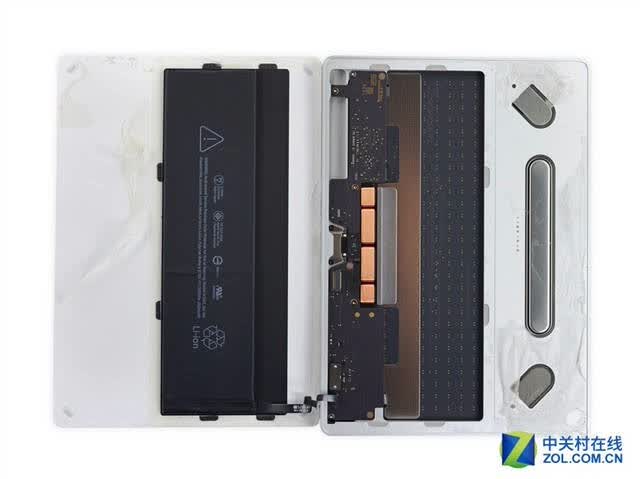

电池很大，3.78V、7.65Whr、2024mAh的锂离子聚合物锂电池，iPhone6S也才不过1715mAh。
苹果MagicTrackpad2拆解（3）

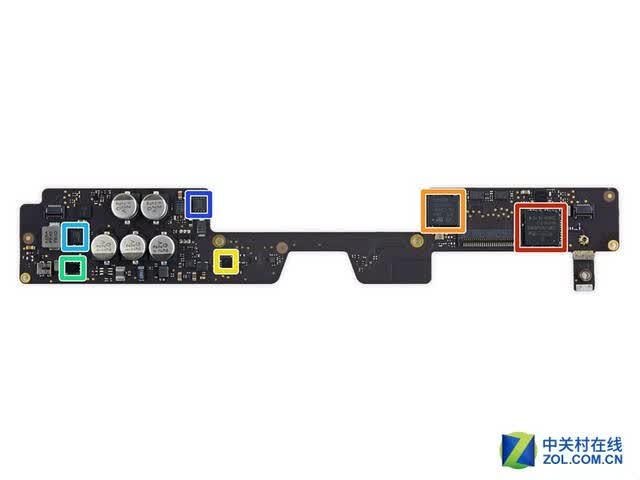

红：博通BCM20733蓝牙3.0单芯片方案橙：意法半导体STM32F103VB72MHz32-bitRISCARMCortex-M3微控制器黄：德州仪器BQ24250C单输入I2C/独立开关模式锂离子充电器(以上和键盘里都一样)绿：IntersilISL656A2相供电控制器青：InternationalRectifierIRFH3702N-ChannelHEXFETPowerMOSFET
