在CHH首页刚看到的主板专题评测，恰恰就是这块Z270I GAMING PRO CARBON
我这次装机只考虑了信仰，任性的没理会价格的差异！我不想说这么做是对是错，一年给自己一次安慰还需要纠结什么？买买买！

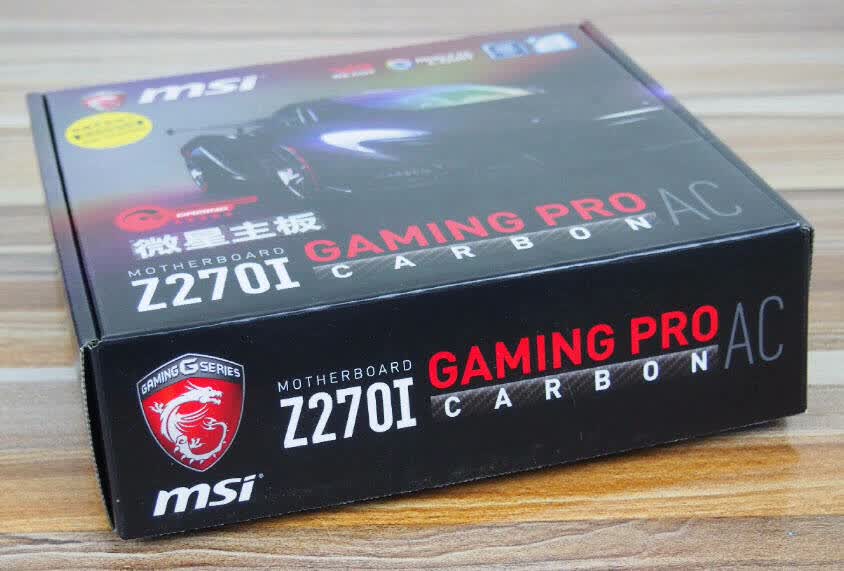

我这是第一次给自己装ITX主机，更是第一次近距离接触Z270的ITX主板，没想到这家伙虽小却是很有分量的。

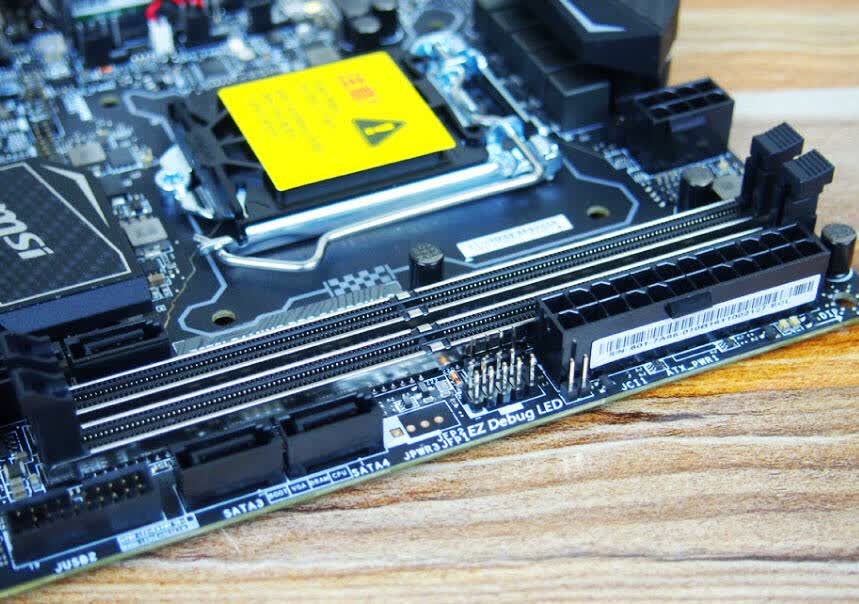

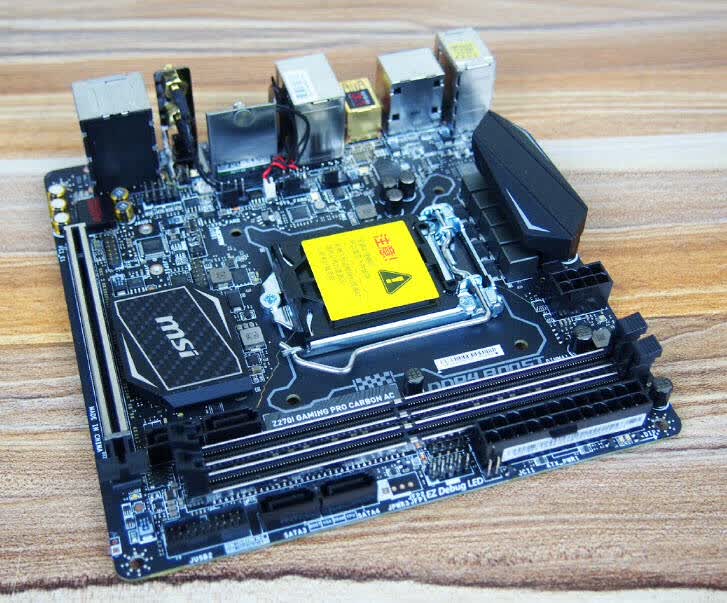

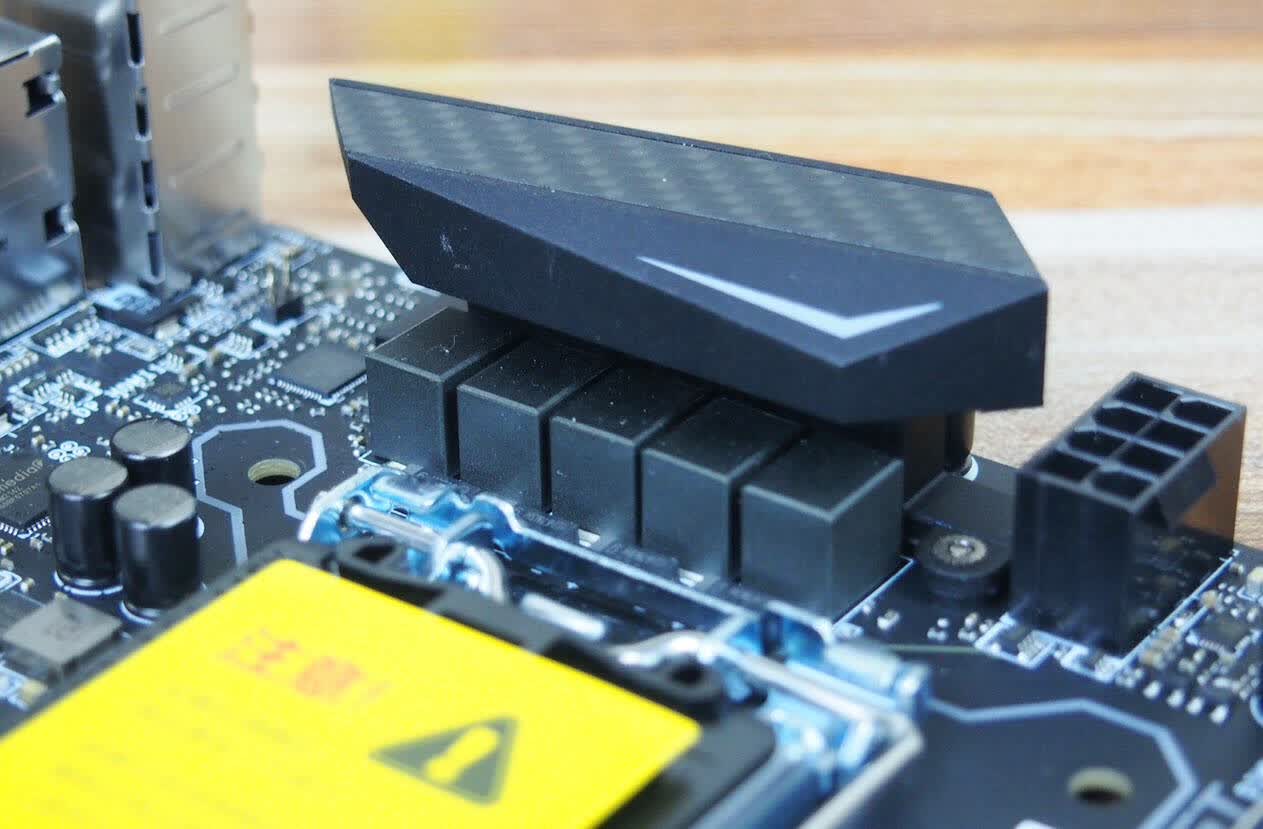

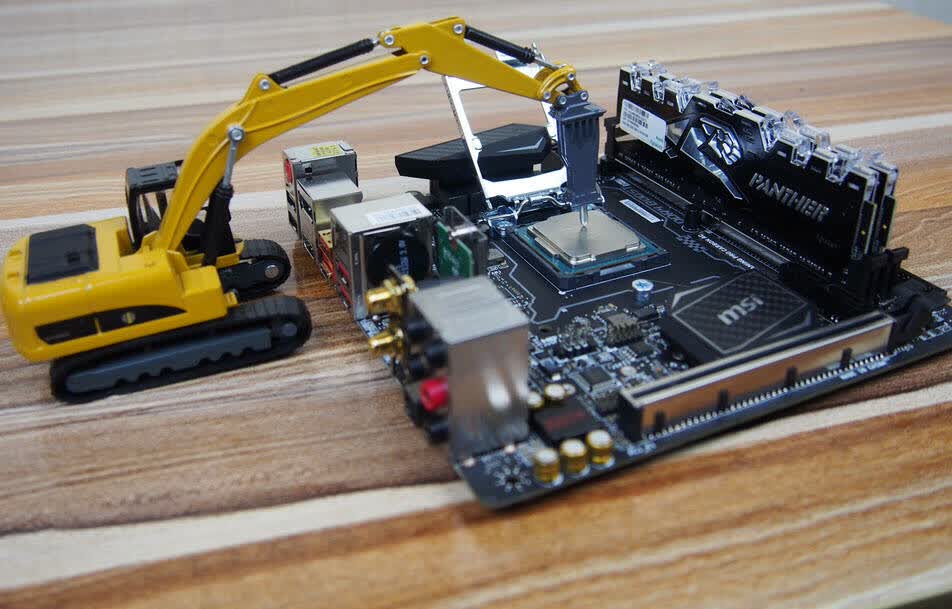

Z270I GAMING PRO CARBON AC哎呀！这型号也太长了，后面简称Z270I CARBON了！这小家伙的CPU供电做的简约不简单。咱家首页刚上的专题写的比我清楚多了，我也就是拍几张特写，炫耀一下！采用的是五相CPU供电，黑化电容+贴片钽电容的纯数字供电。两个DDR4 DIMM，支持最大32GB内存，支持双通道和XMP，标称支持超频到DDR4 3800以上，内存插槽采用了单侧契合一体化和金属底座加固设计。

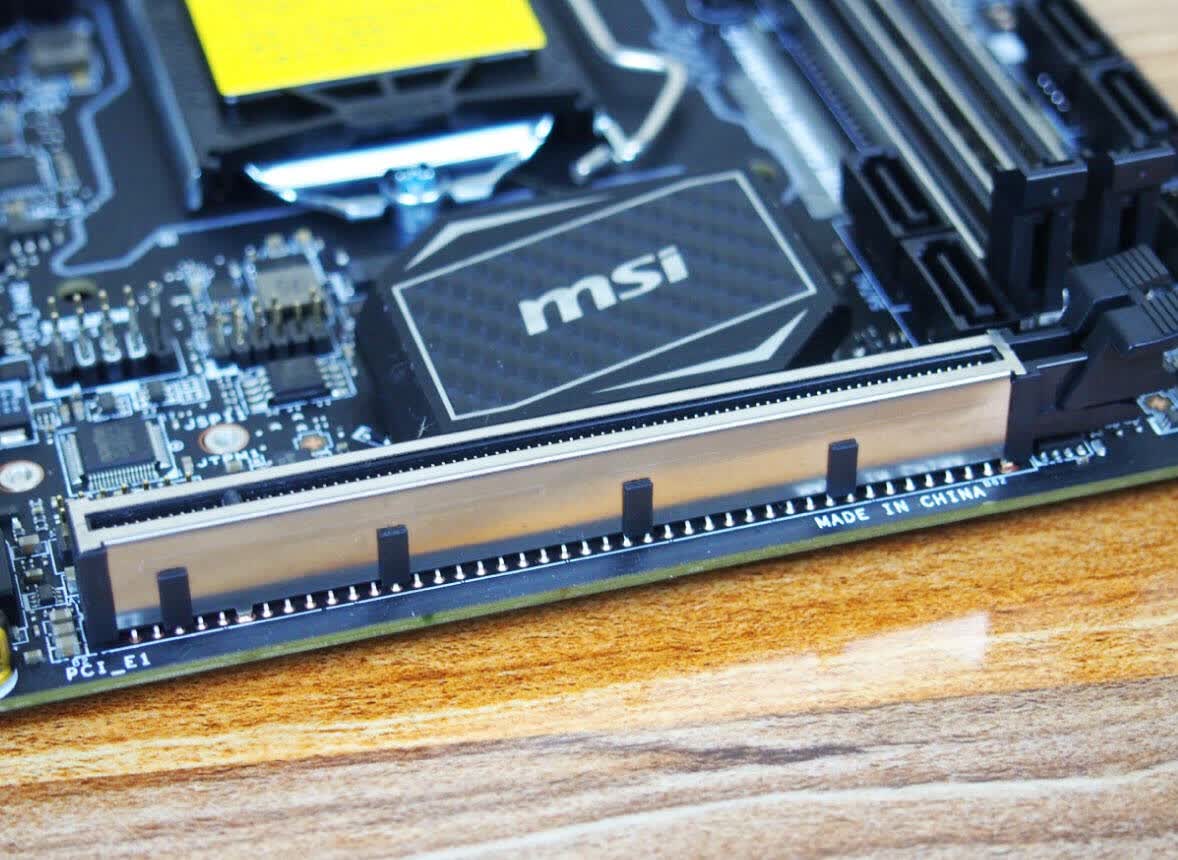

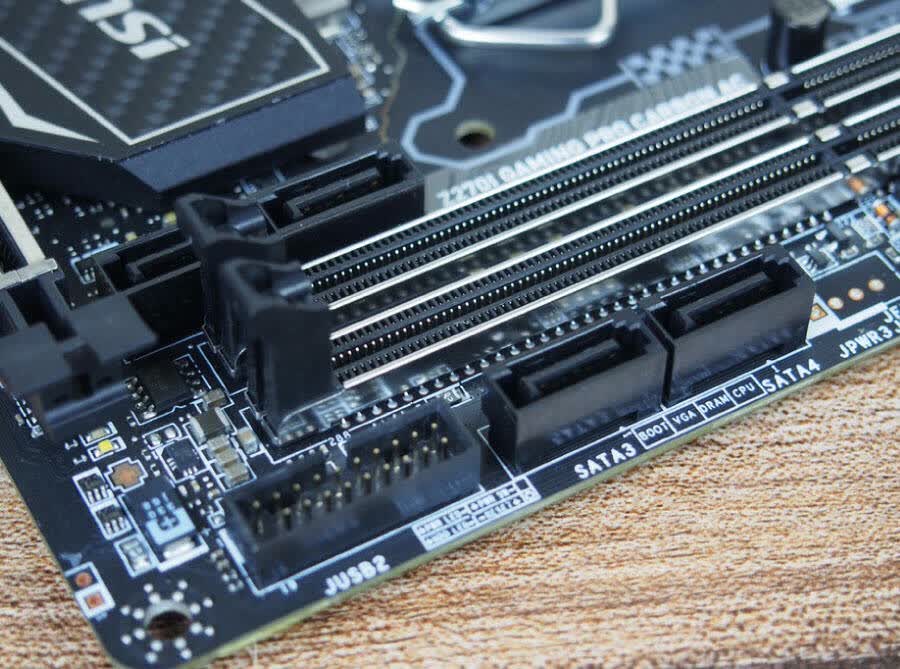

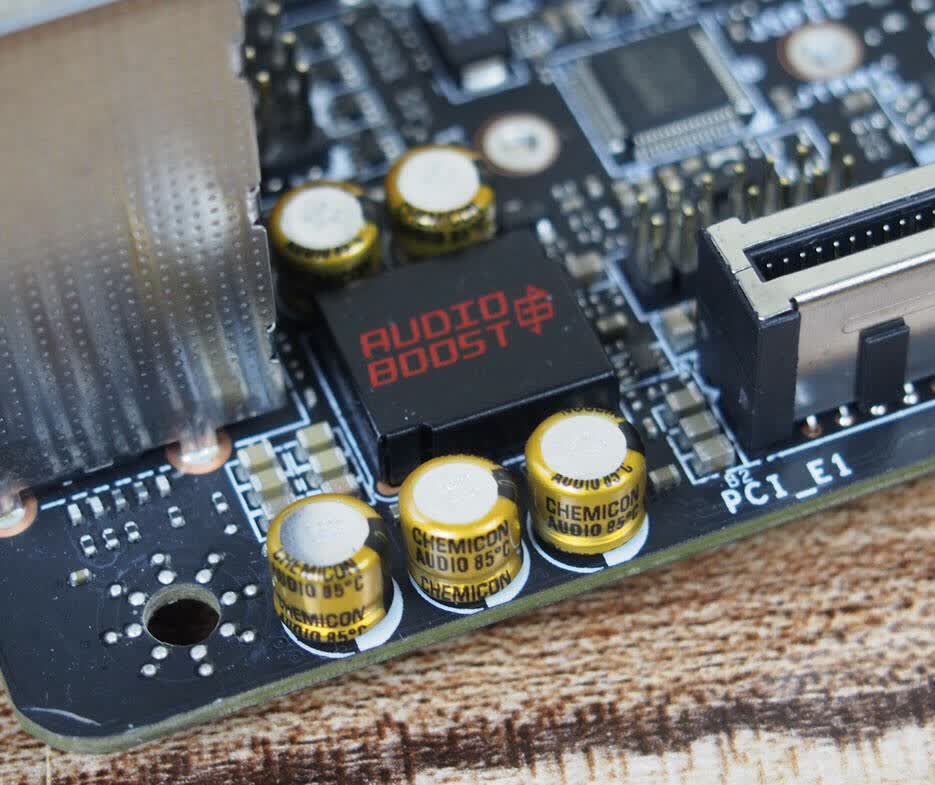

Z270I CARBON的显卡扩展插槽为一条由CPU总线提供的PCI-E 3.0 x16全速插槽，同样也加上了加固设计。在DIMM附近配置了四个SATA 6Gb/s，四个接口均为Z270芯片组原生并支持RST提供的RAID0/1/5/10和SRT。还带一组原生的前置USB 3.0接线座。Audio Boost技术的音频还带尼吉康电容。对我这样的耳朵略胜于无的听感，它足够了。

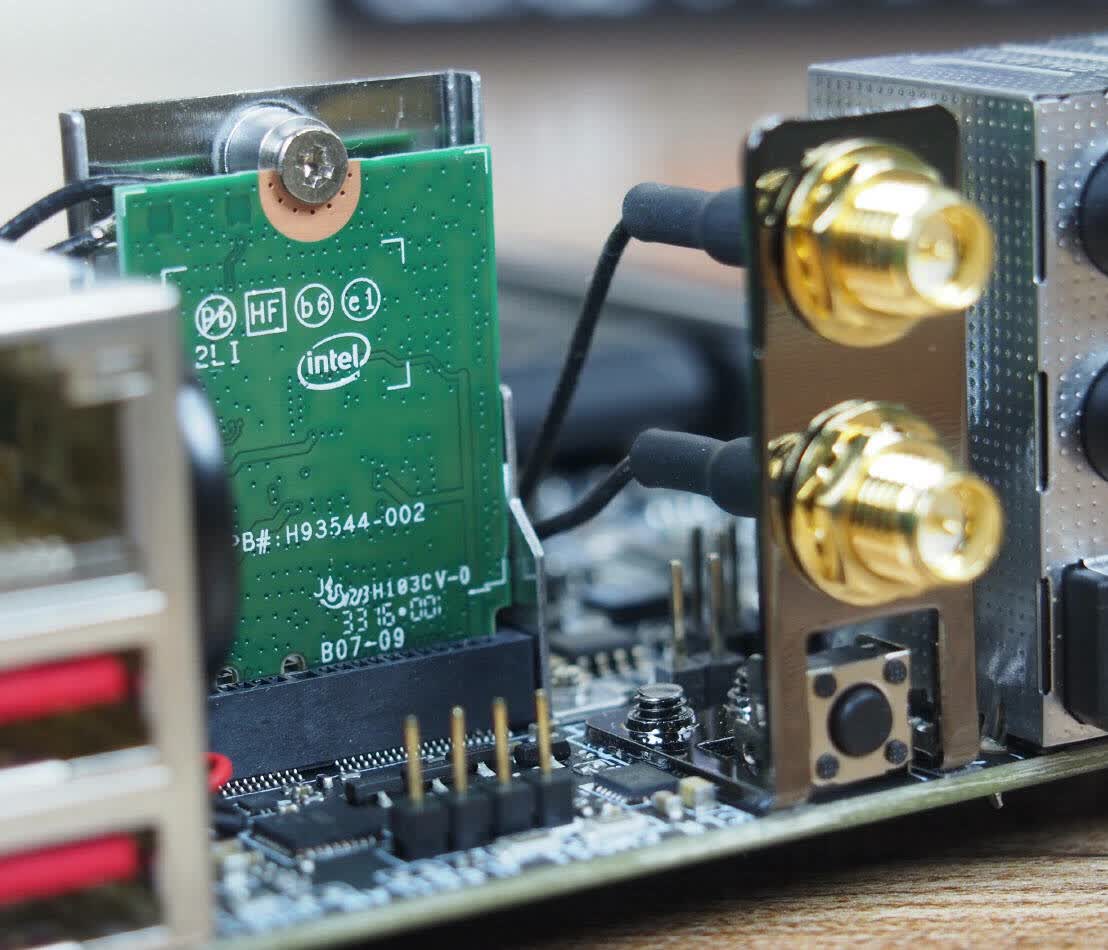

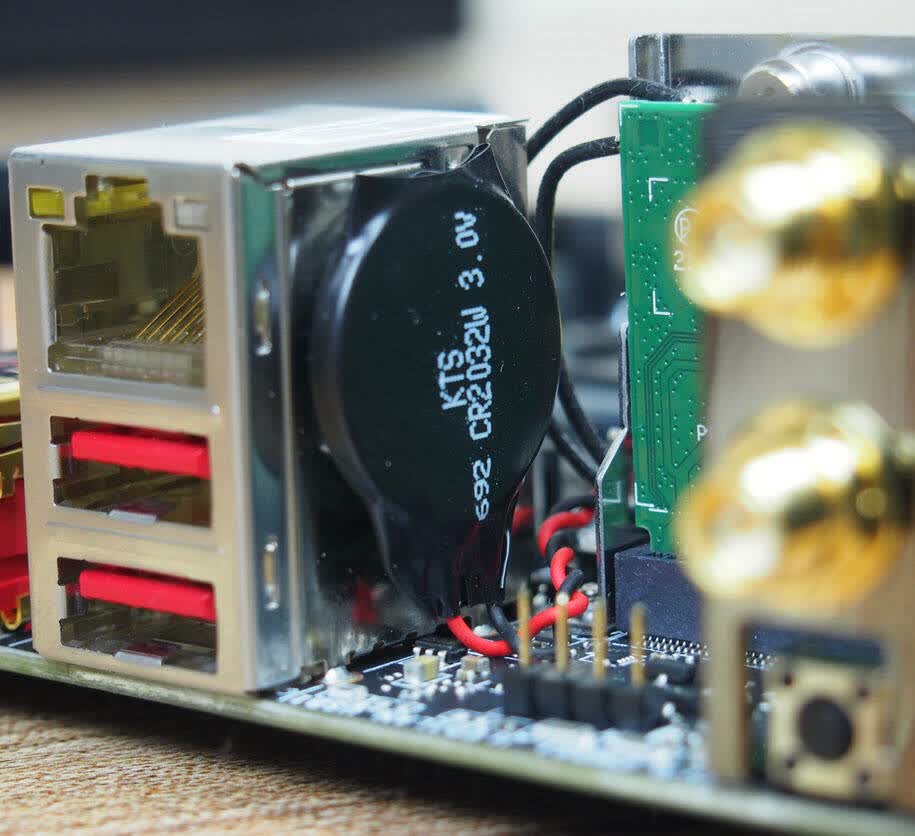

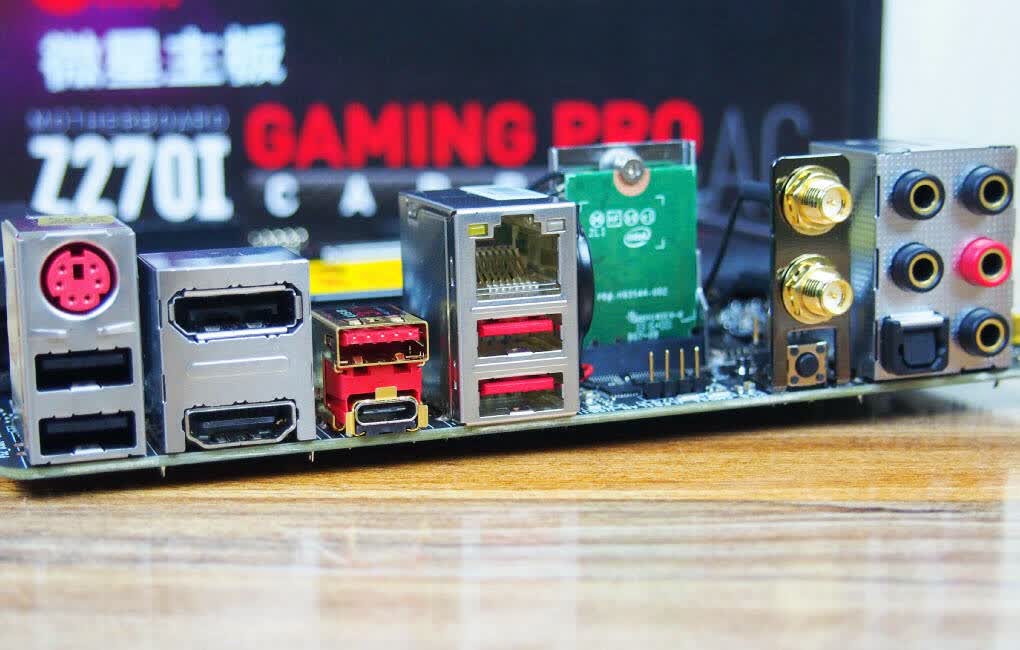

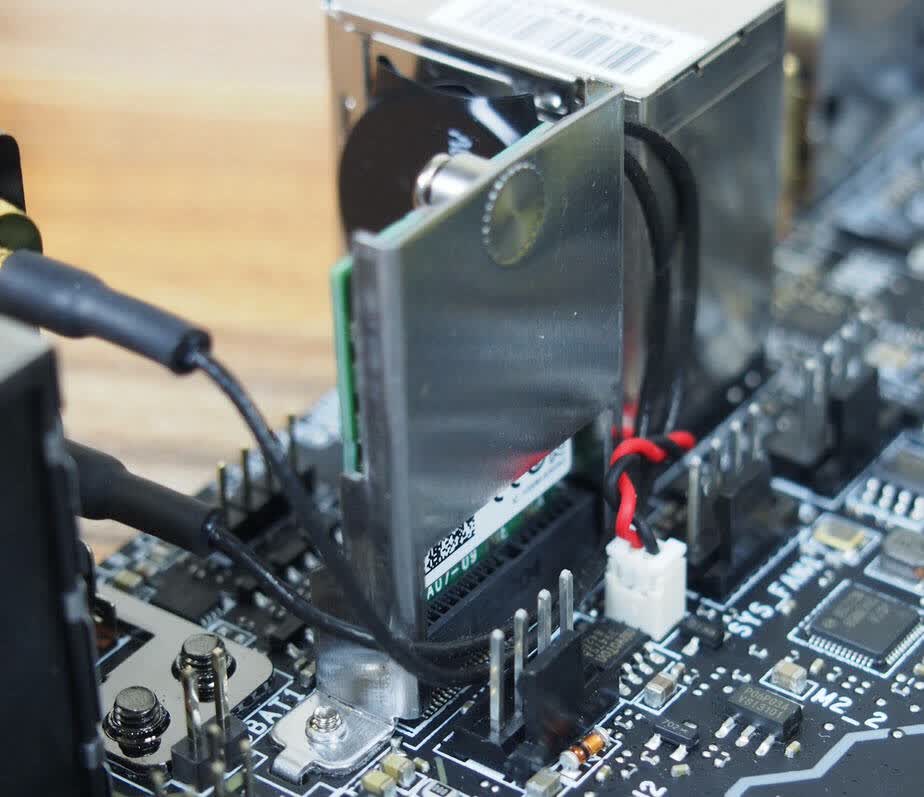

Z270I CARBON的可用面积实在是太小了，它还要实现AC的功能，实在是难为它了，它所标配的Intel Dual Band Wireless-AC 8265无线模块，为节省空间直立式摆放，还带金属座做固定和芯片散热，扩展到IO面板上的双增益天线接口，在它的旁边还将主板电池贴在IO的网卡口的一侧，Z270I CARBON的IO接口很主流，USB2/3/3.1TA TC全有，还带板载的DP和HDMI，在音频接口带光纤口，在增益天线接口底下还配置了CMOS按键，超频失败，一按解决！

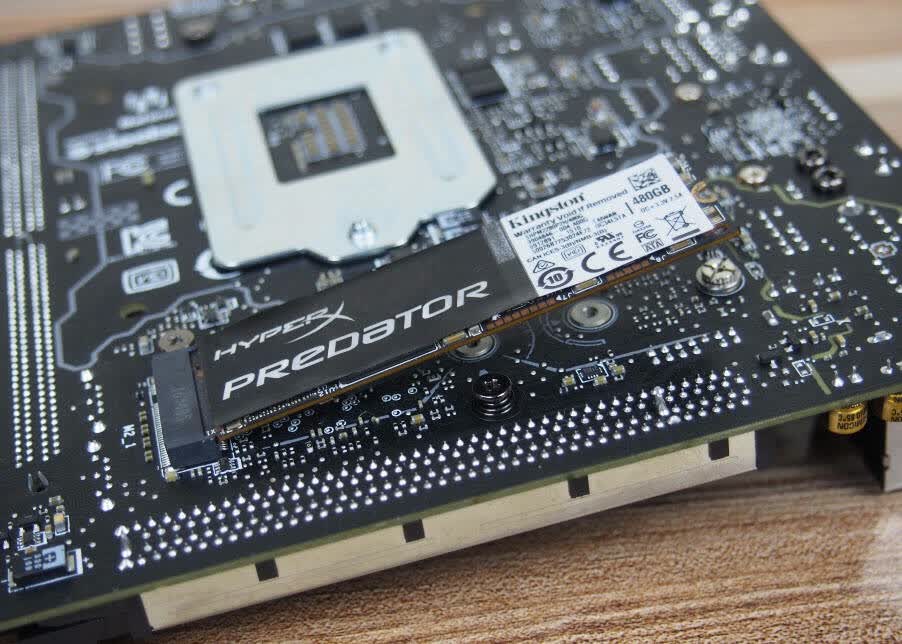

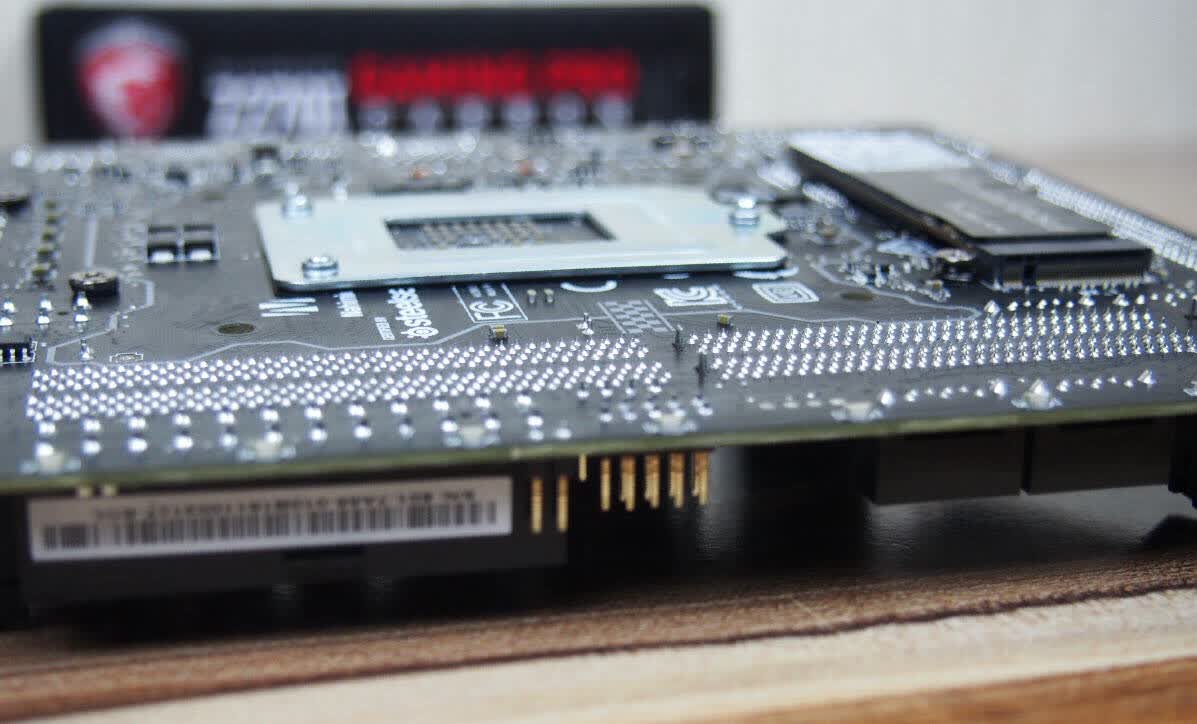

Z270I CARBON的表面上真的是“寸土寸金”完全被利用后依旧不能在正面放置M.2接口，那也没所谓，放在PCB背面，一个M.2 Socket3接口，支持SATA或PCI-E型的SSD，支持传说中的Intel Optane。Z270I CARBON有一套逼格的RGB夜光系统，很期待Z270I CARBON的通电灯效了。

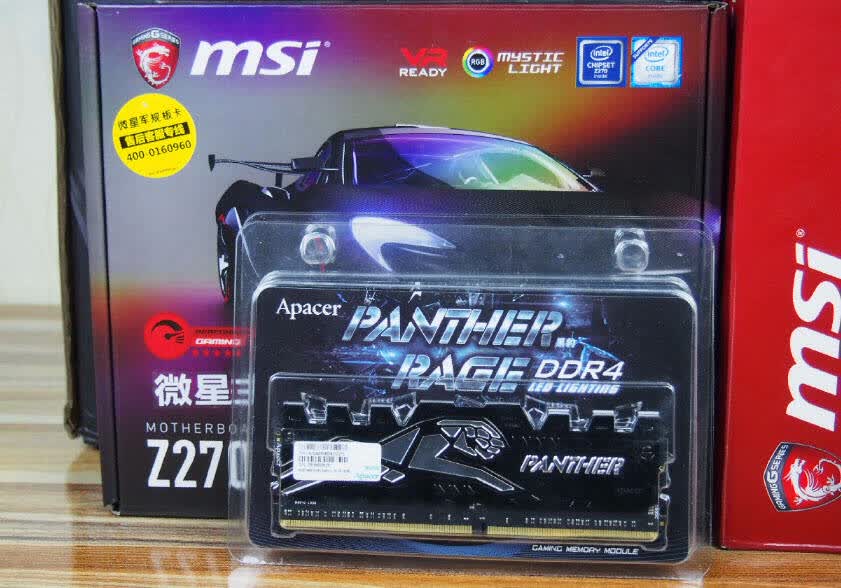

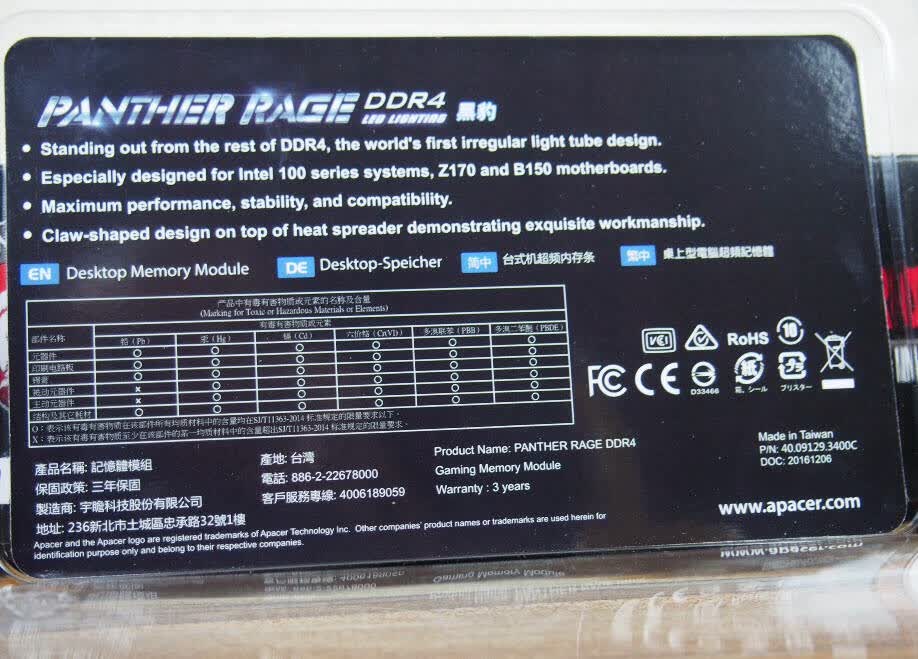

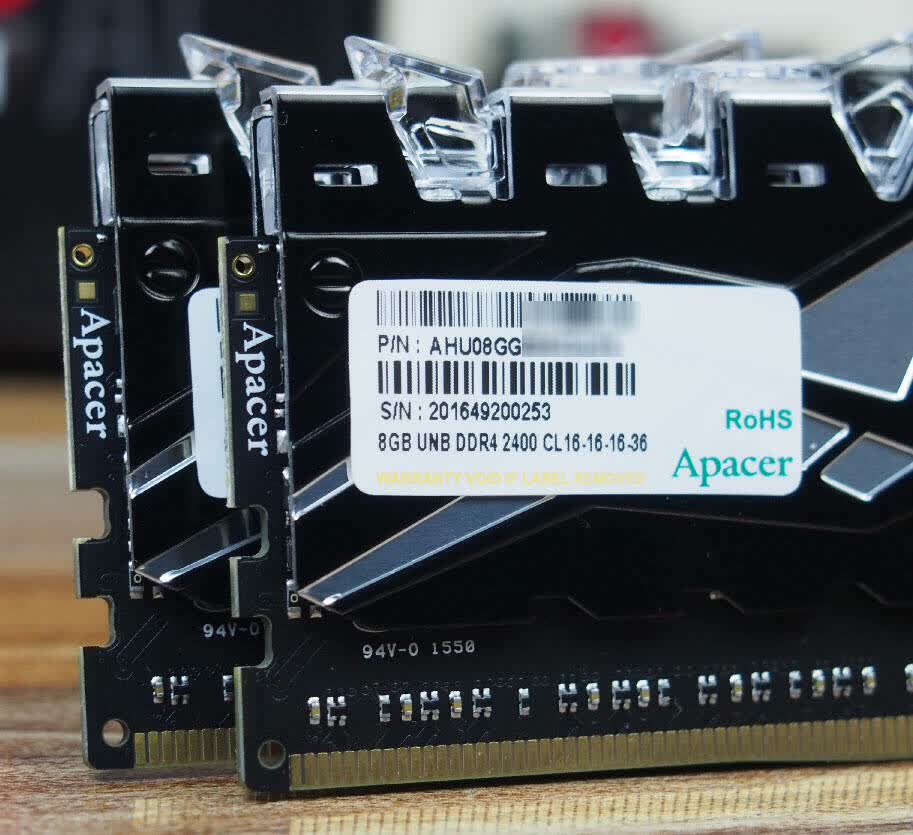

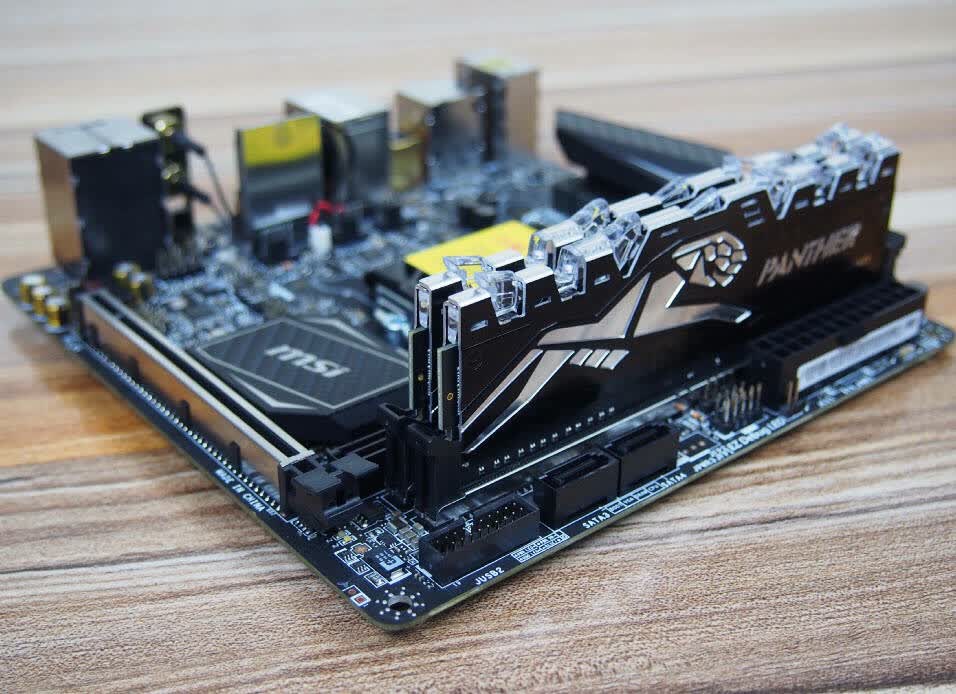

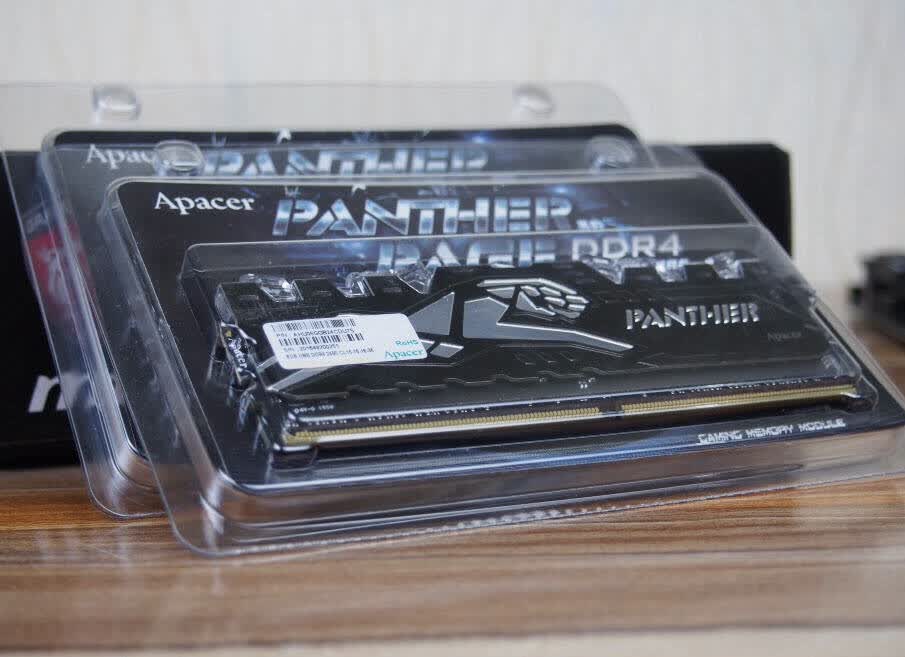

宇瞻内存，我这次买的是黑豹玩家白色LED灯条套装，默认是2400MHz 38-16-16-16应该还有空间。

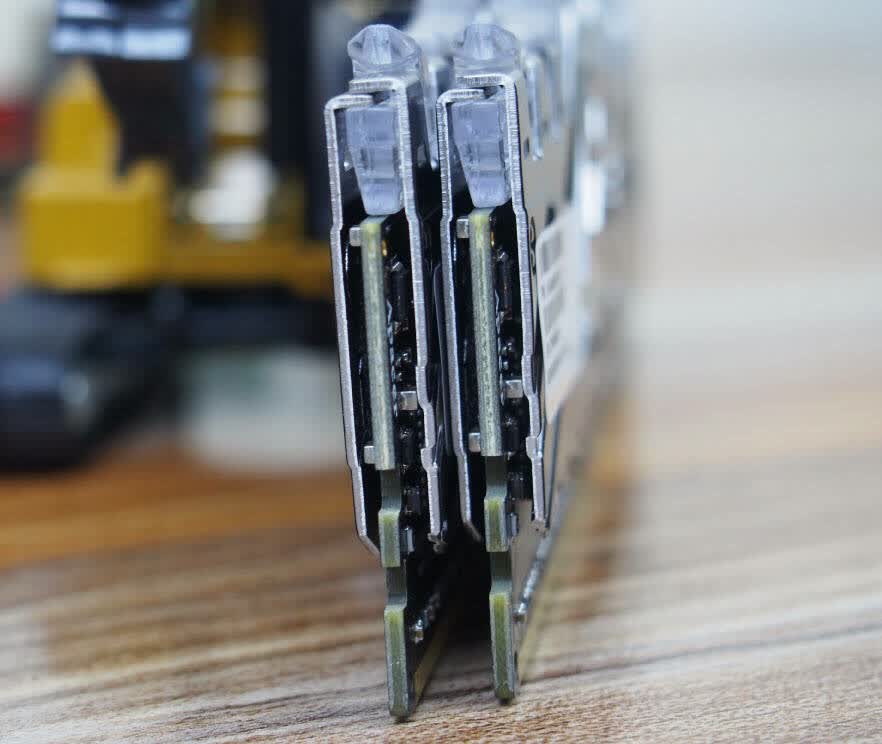

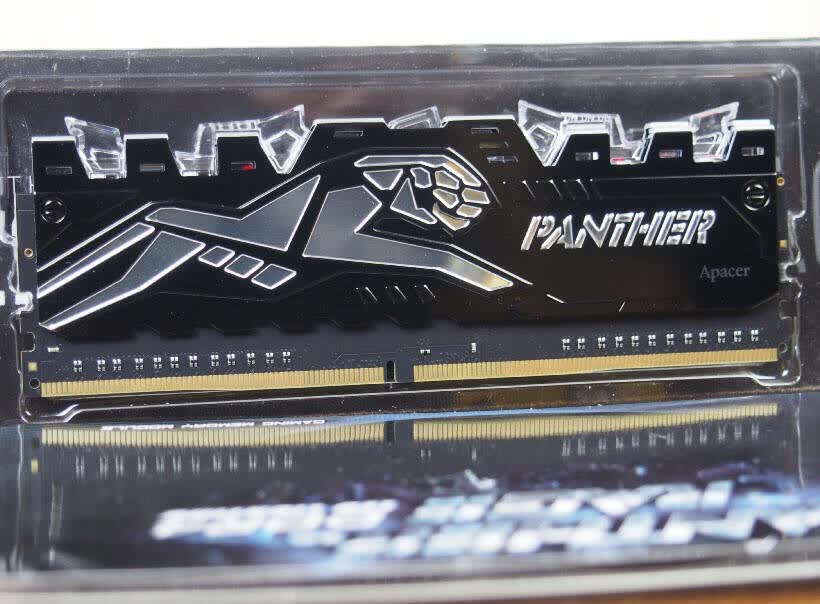

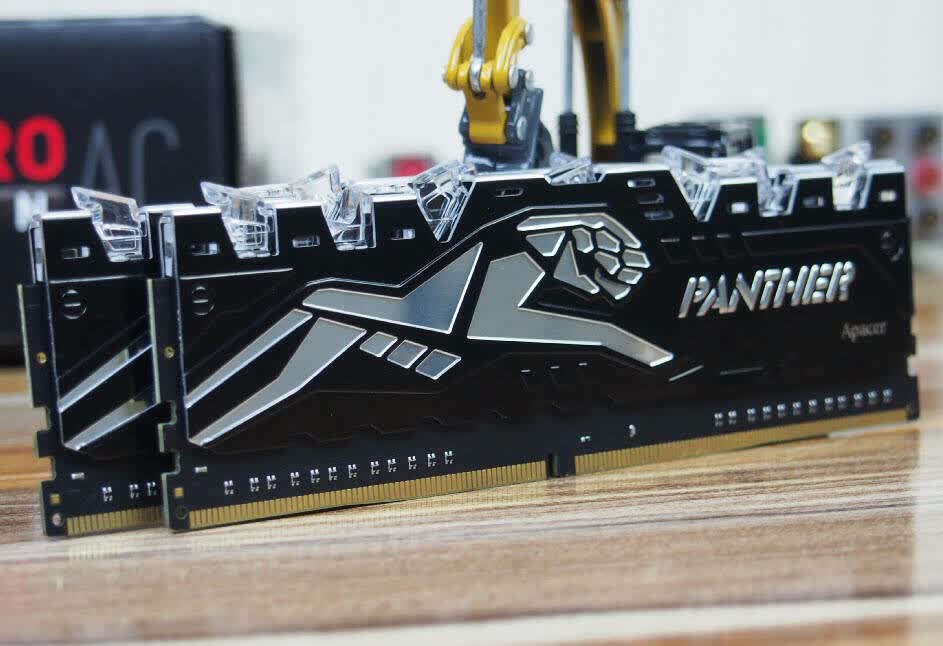

宇瞻黑豹PANTHER DDR4内存的散热片设计很有特点与个性，精密冲压科技让表面豹身呈现打凹镜面抛光质感。
宇瞻黑豹PANTHER DDR4内存在产品研发即导入各式兼容性及稳定性测试，以达到出色的兼容性与稳定性。一键超频至高频率，默认的工作电压为1.2V，这将给超频留下不小的发挥的空间！

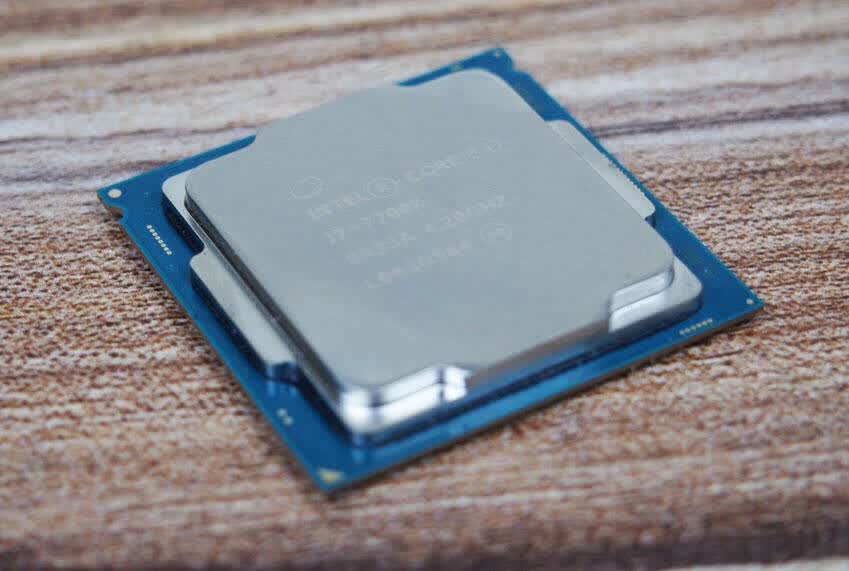

接下来是主角登场了！我们这颗7700K吧？哈哈，我可舍不得，我觉得牙膏厂虽然继续挤挤挤，但是还是有点良心的，主频首先又高了，其次它的这个保护核心的“铁壳子”造型有了改观，几乎不存在脱手的可能了！

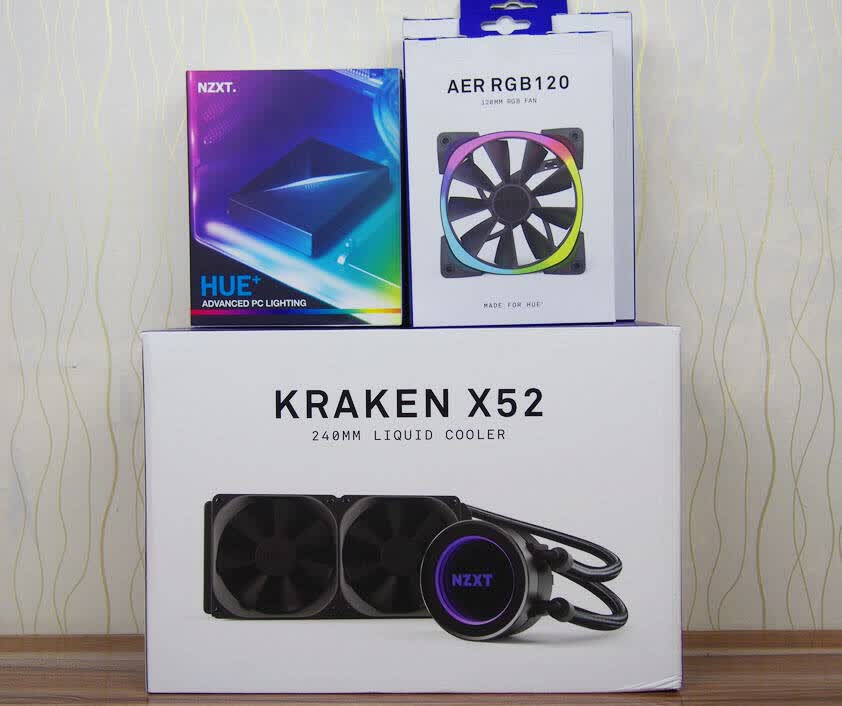

这叫不叫信仰？全NZXT的散热套装——KRAKEN X52 240mm一体式水冷，Aer RGB 双120&Hue+套装和Aer 120 and 140各一只，机箱我也任性的选了MANTA，小胖纸，只是真的需要有信仰

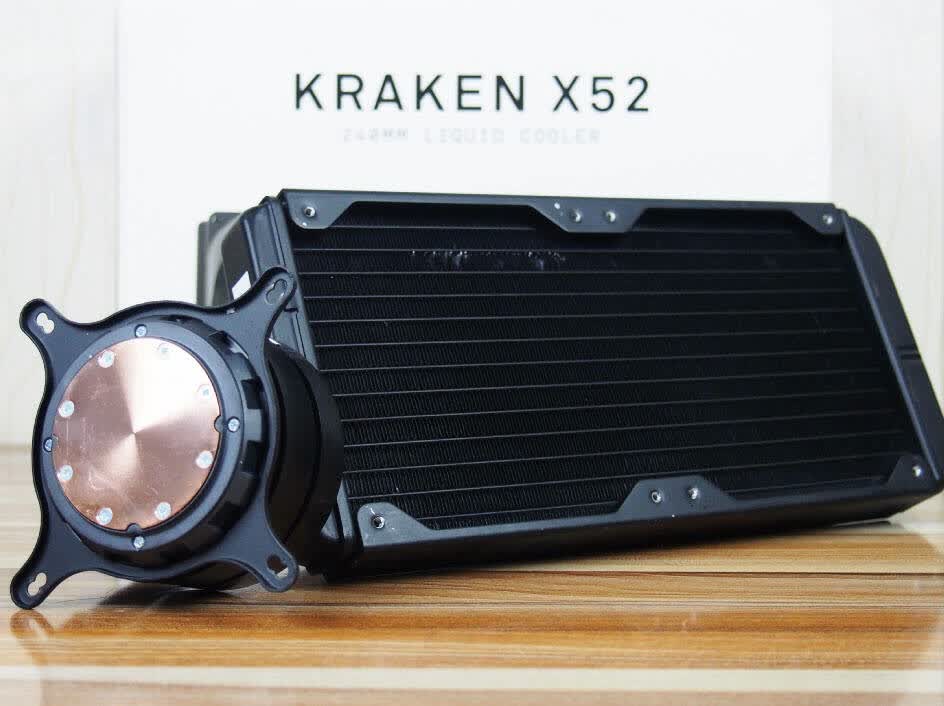

X52是第二代KRAKEN，第一代KRAKEN的升级版，我曾看过一代的实物，那种只会变色的冷头确实有点过时了。而在这一代KRAKEN上重新定义的冷头真的是大爱。

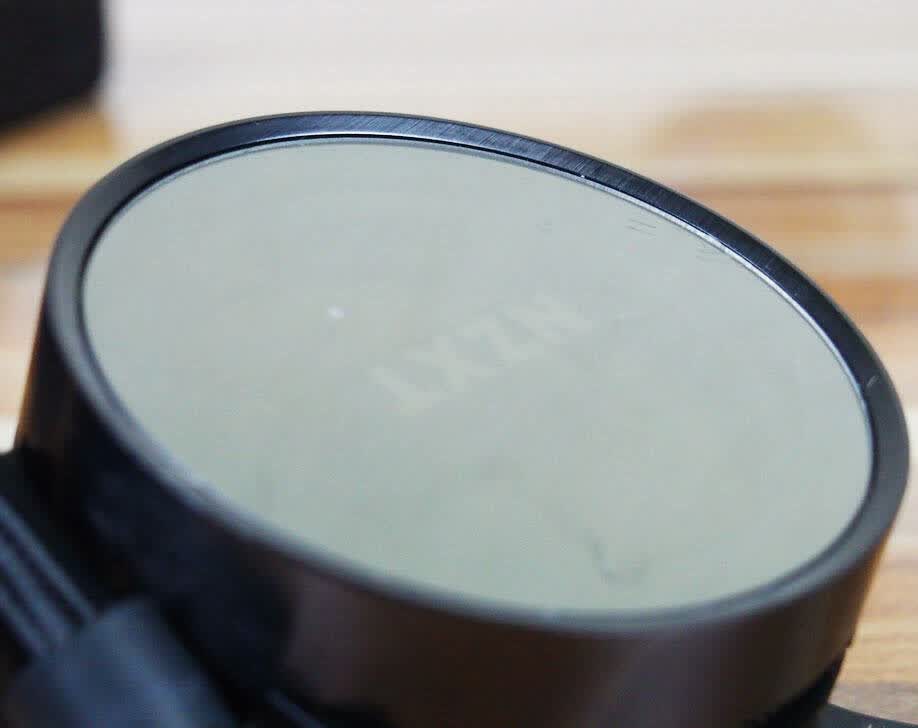

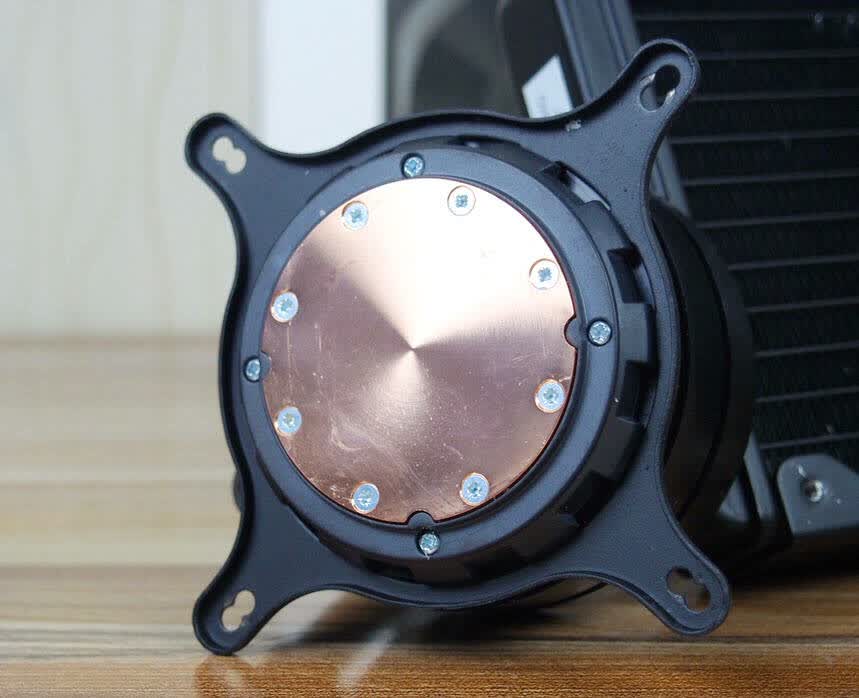

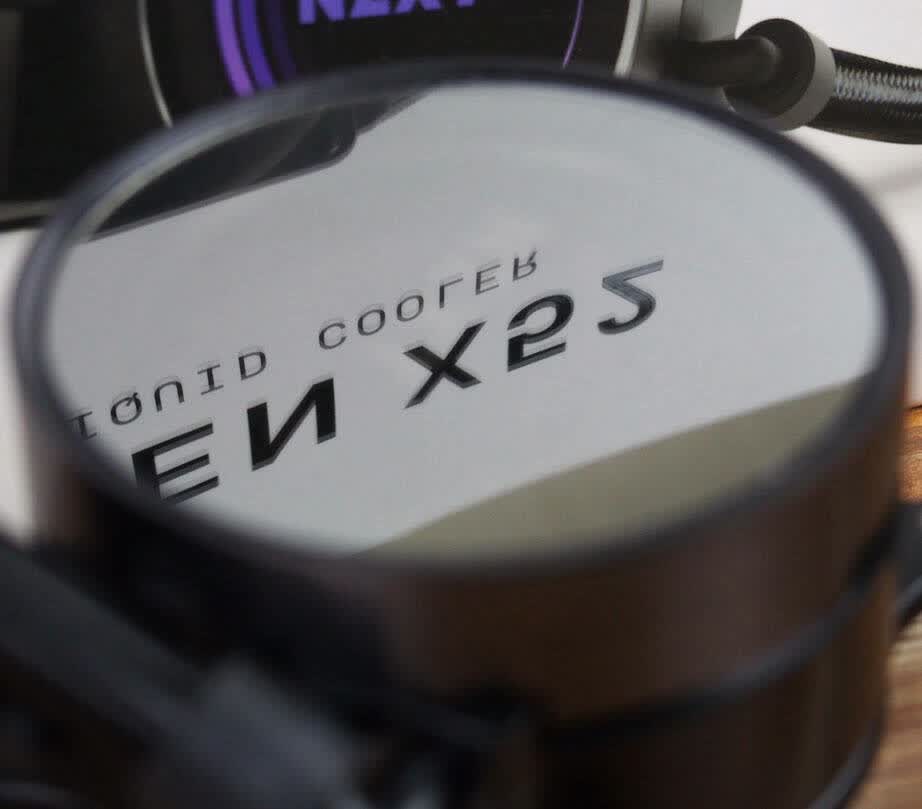

X52的冷头据说是超静音高功率水泵，提高了流速同时保持静音。至于这些我没什么感觉，确实我也没听到它有什么噪音，因为我把风扇都插在了机箱的风扇HUB上，没有PMW功能，结果你懂的……给我的感受最深的是这个水冷头在通电后的灯光实在是迷人。面板上的镜面效果

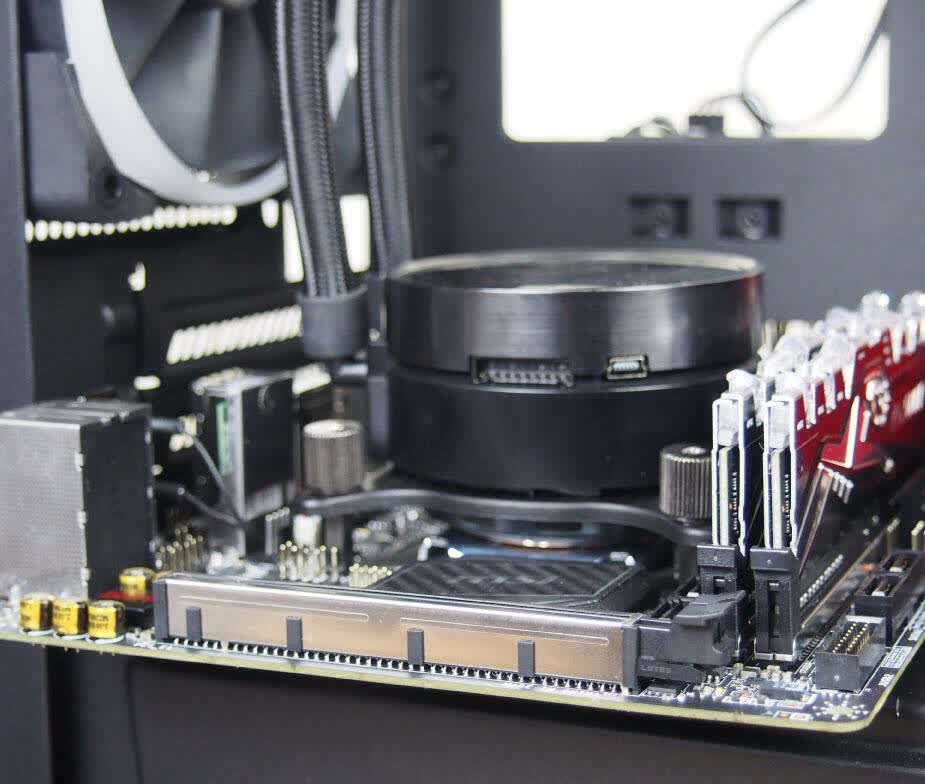

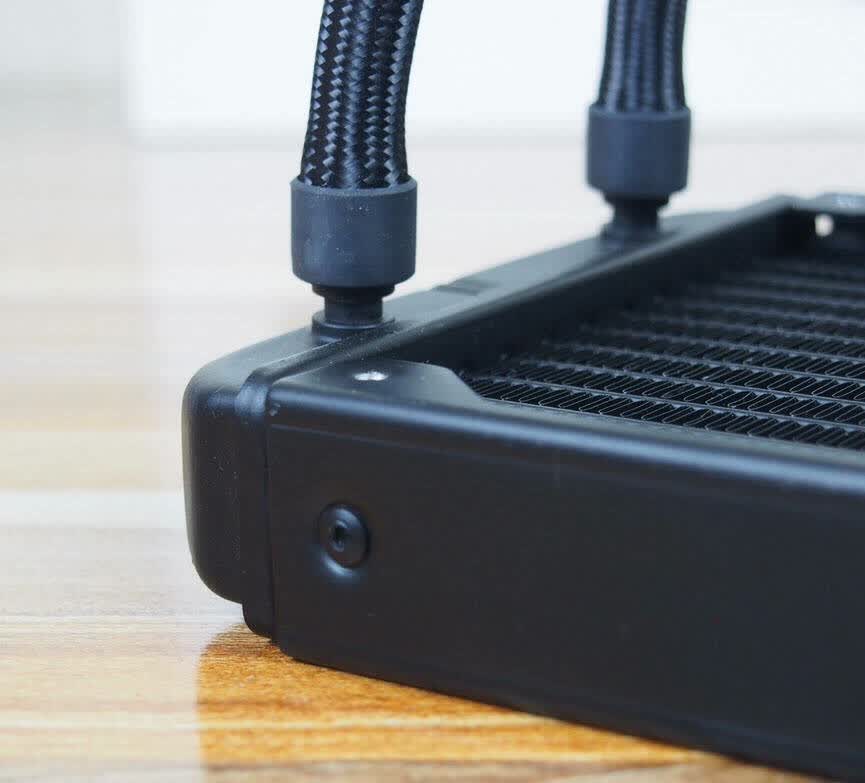

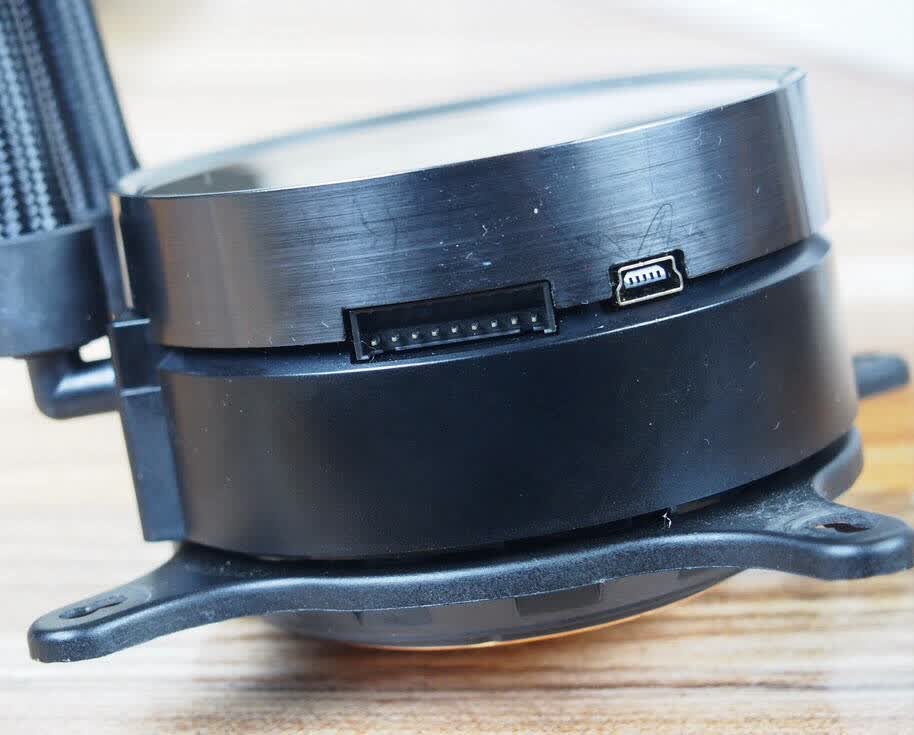

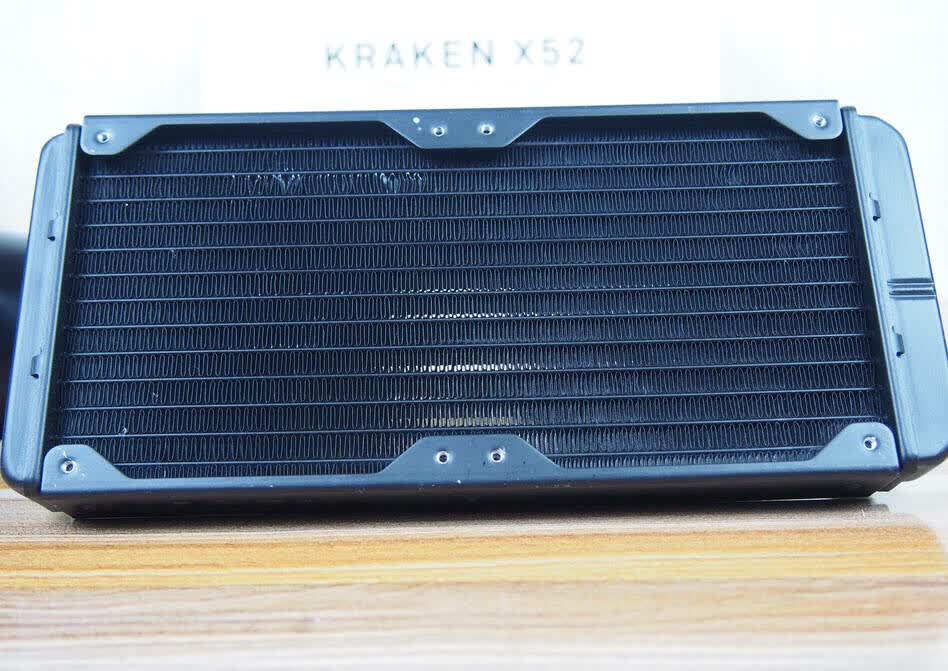

X52的冷头供电上也加入了不少新鲜的元素，用的是可分离的双接口，一组为四口的风扇HUB和转速接线，另一个MINI USB口它应该是读取硬件信息的数据接口，CAM程序应该就是通过它收集的。我在X52的冷排设计上并不是很满意，因为我总觉得这种薄冷排的换热效果有限，不管多好的冷头，多强的水泵，配上薄冷排是不是都逊色不少？

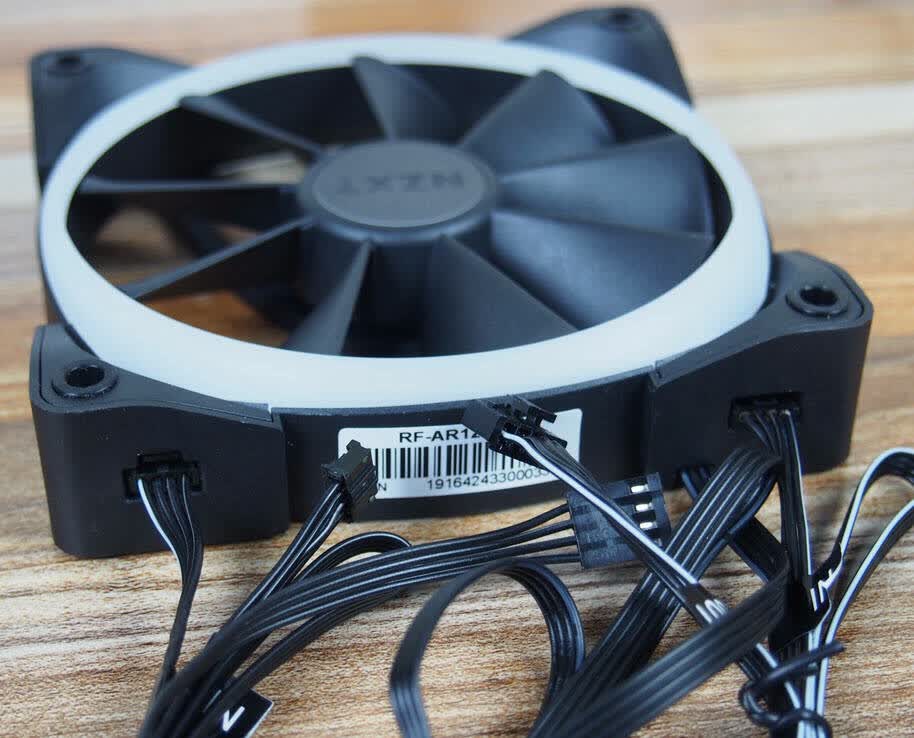

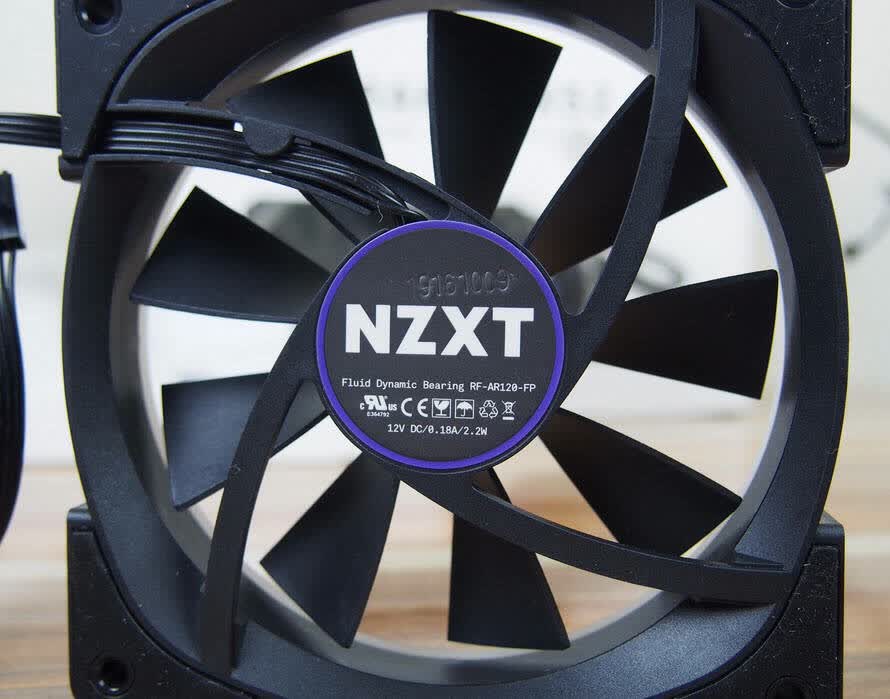

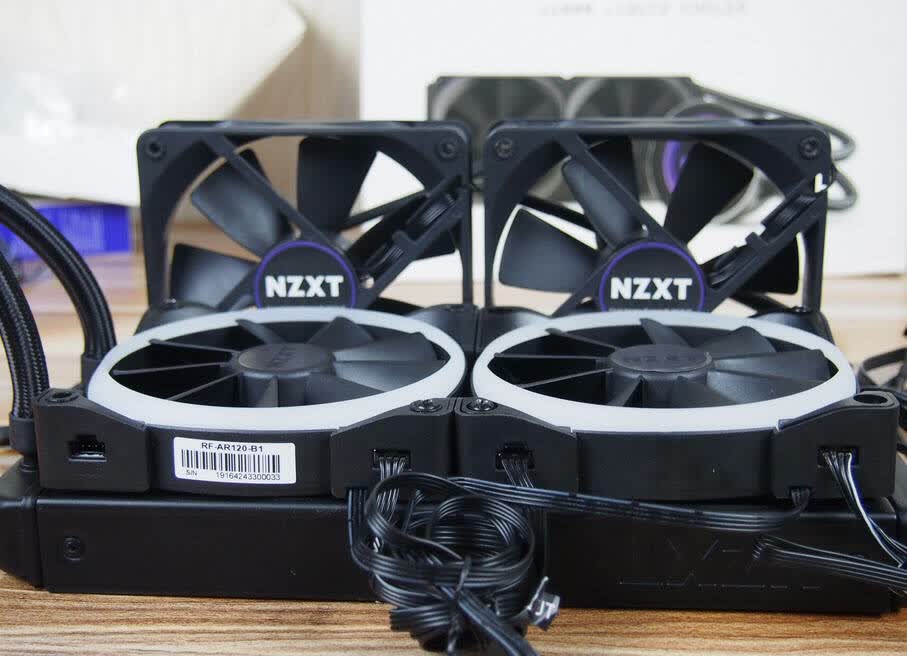

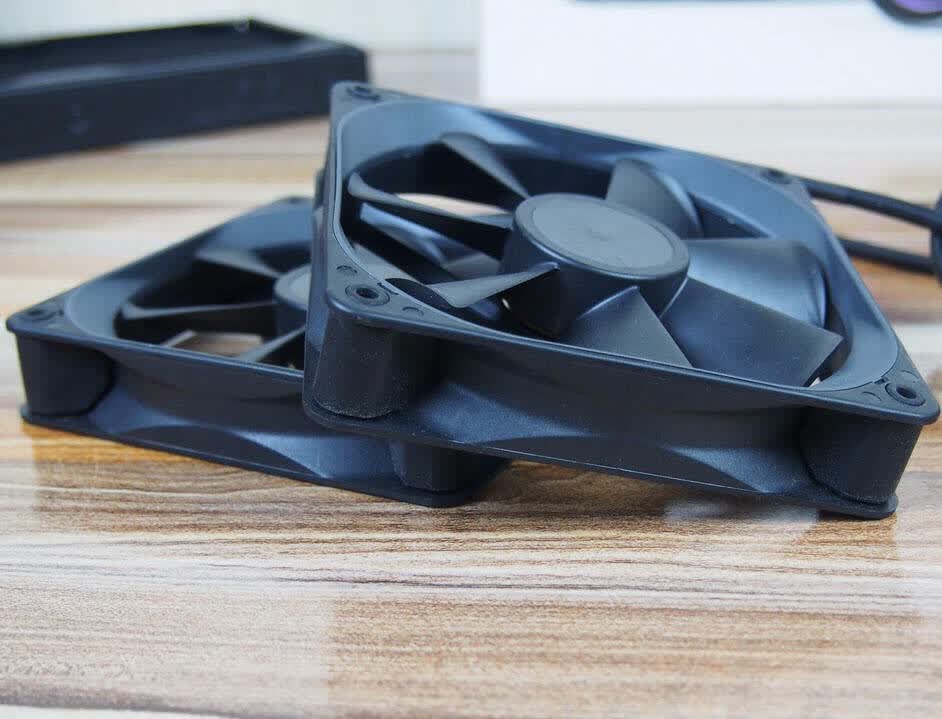

好吧！X52的原装风扇还是不错的，两只重新设计的120mm静音扇，支持PWM温控技术，其转速为500~2,000 +/- 300RPM，实测的噪音值为21-36dBA，而我则是放弃了X52的原装风扇，为其配上更能彰显逼格的NZXT Aer RGB 120&Hue+套装，该套装中含120mm RGB风扇两枚，以及Hue+灯光控制器一个，可实现风扇灵活变色并可编程，120 AER RGB逼格扇其采用4-pin供电，支持PWM温控，风扇转速500~2000RPM，风量61.4 CFM。

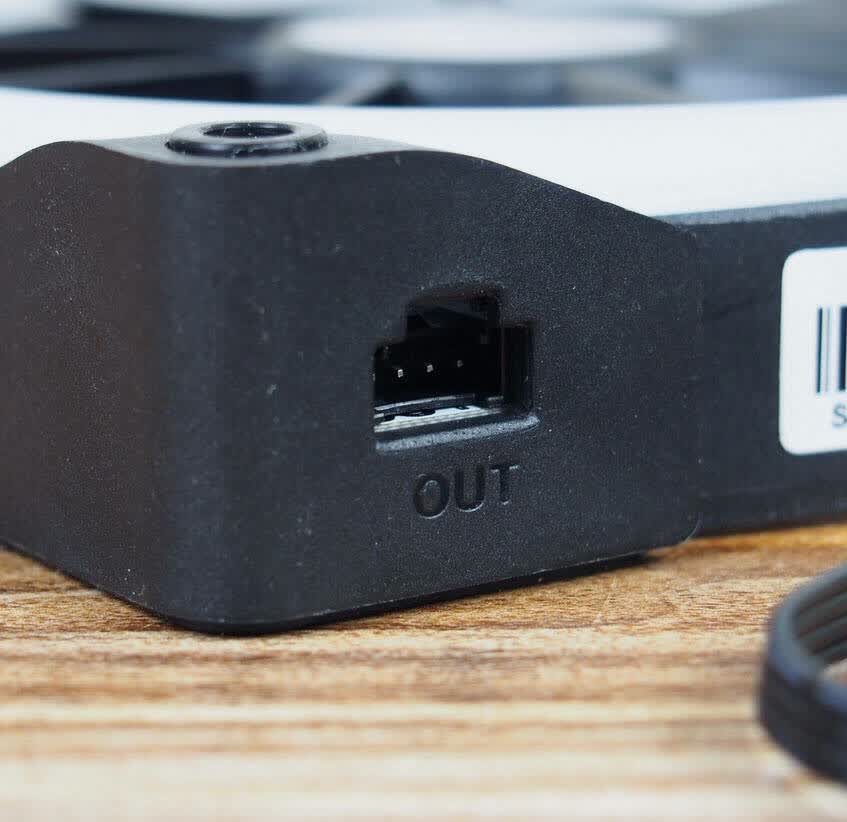

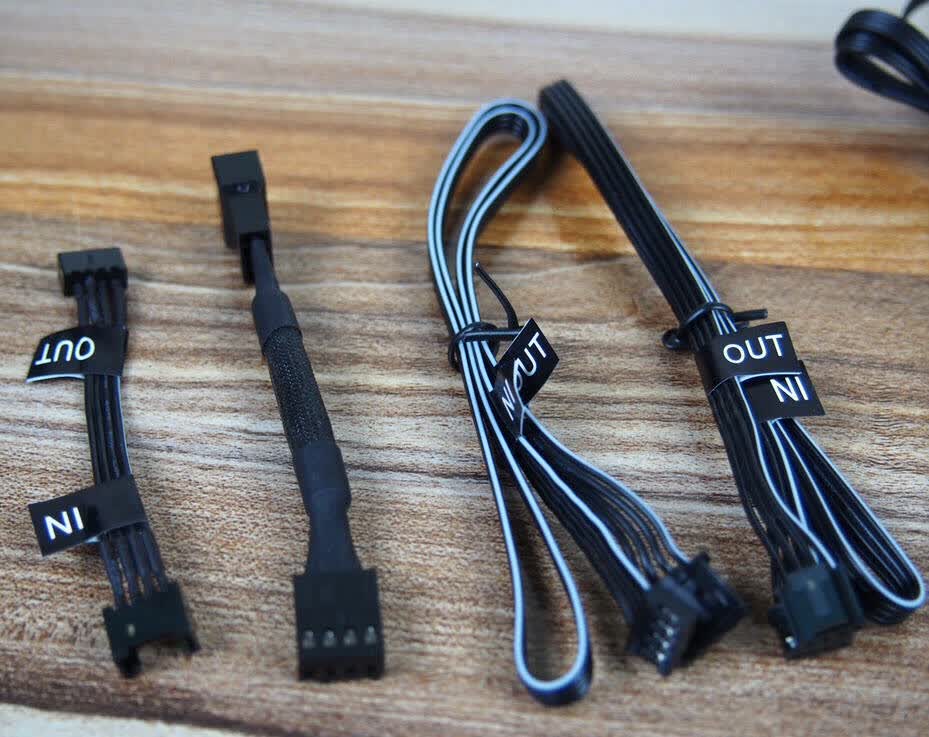

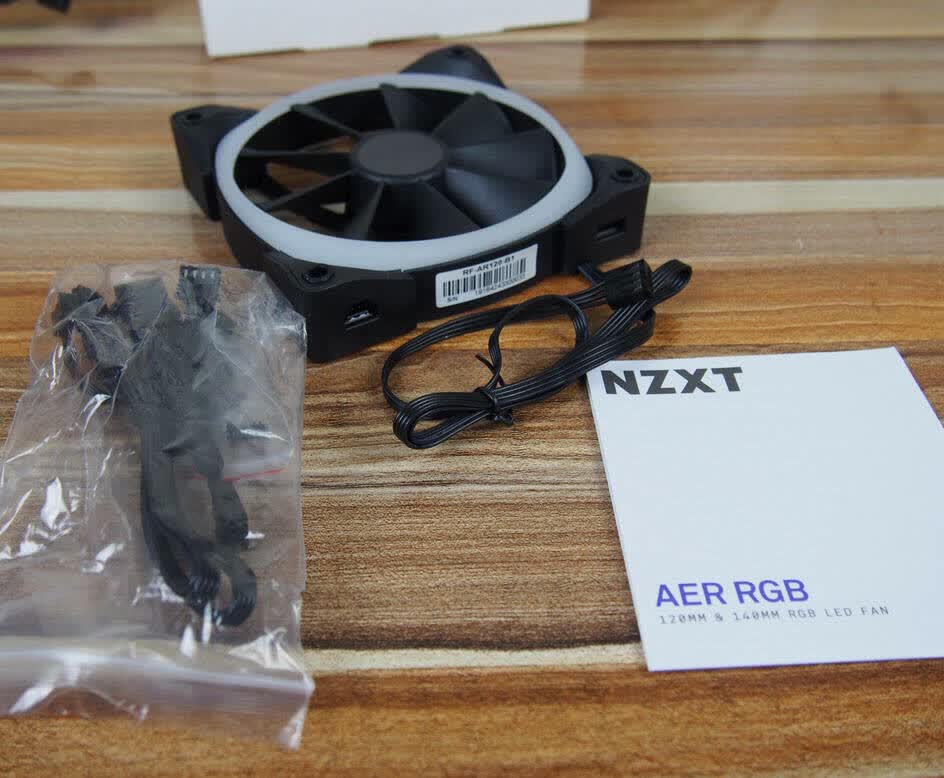

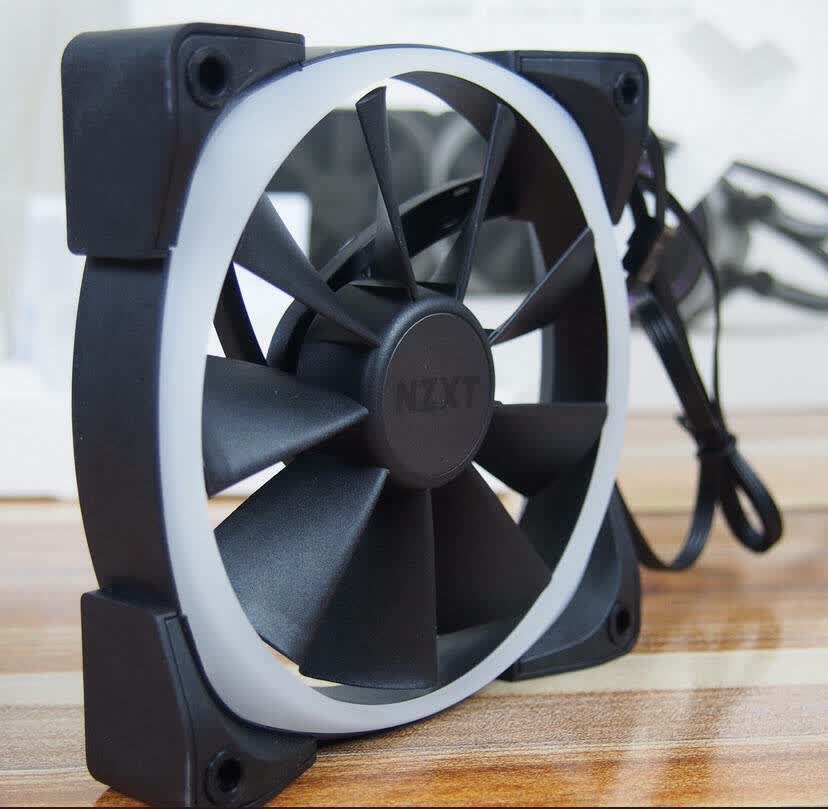

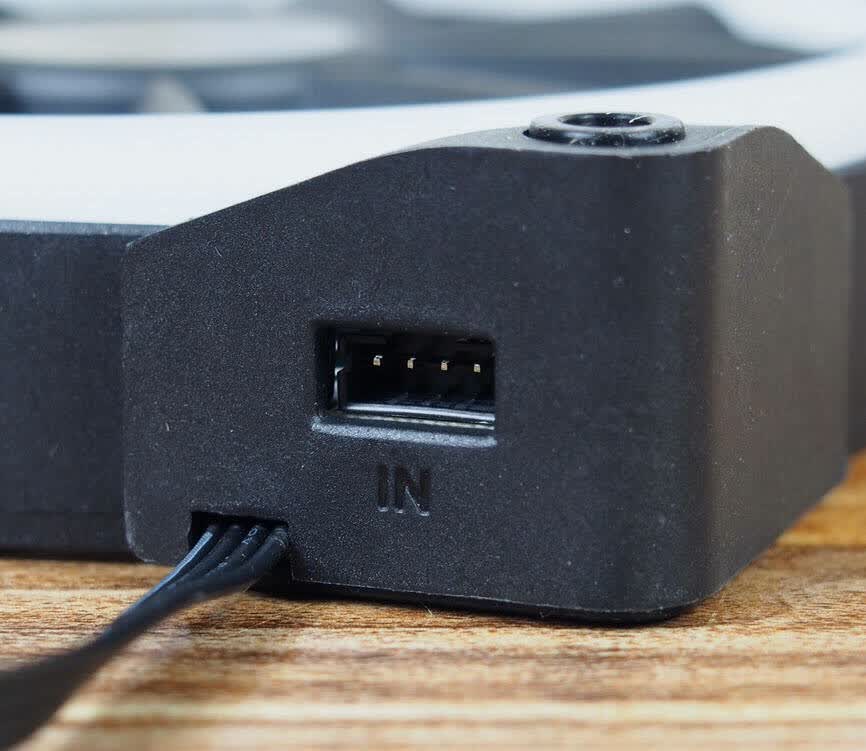

NZXT Aer RGB机箱风扇目前上市的有120和140mm两个规格，其采用NZXT RGB发光技术，在搭配NZXT Hue+ 灯光控制器使用时，每台Aer都有IN/OUT两个隐藏的连接接口，可以多个Aer串联后用一台Hue+实现控制。所有的所需接线都是Aer的附件中的标配。可以实现数百种的灯光色彩组合，Aer RGB的大组合就是我这次钢炮装机的美化核心。

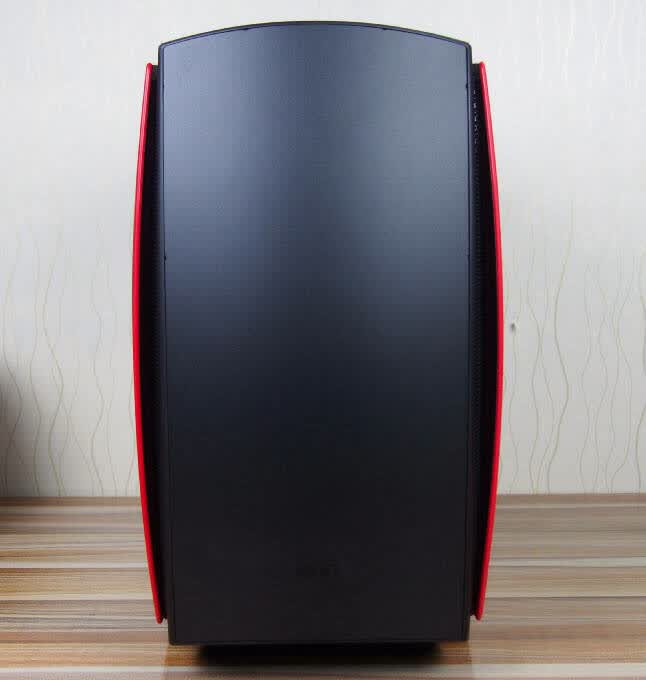

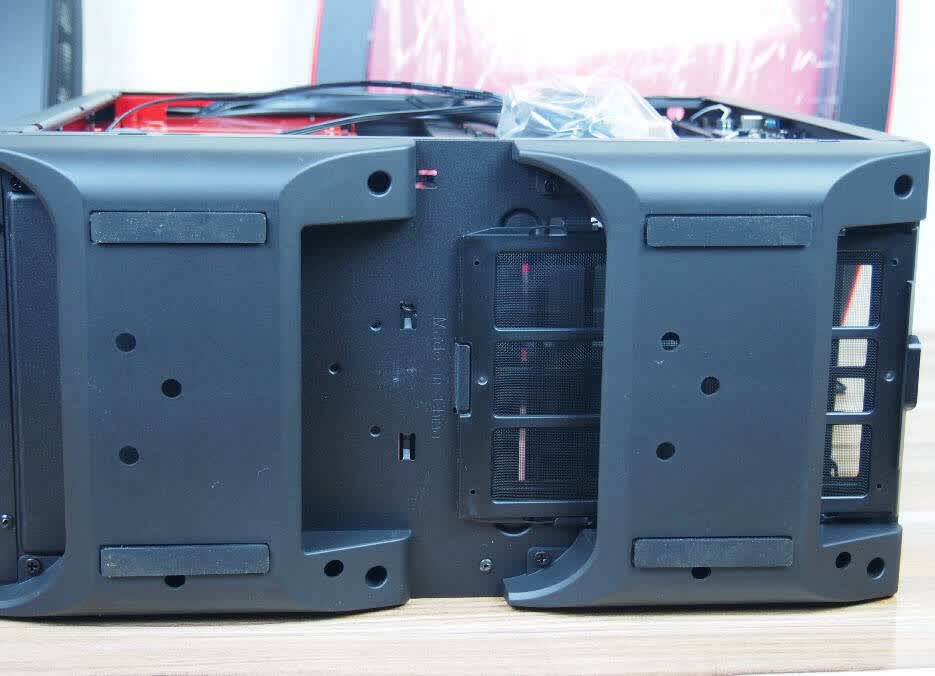

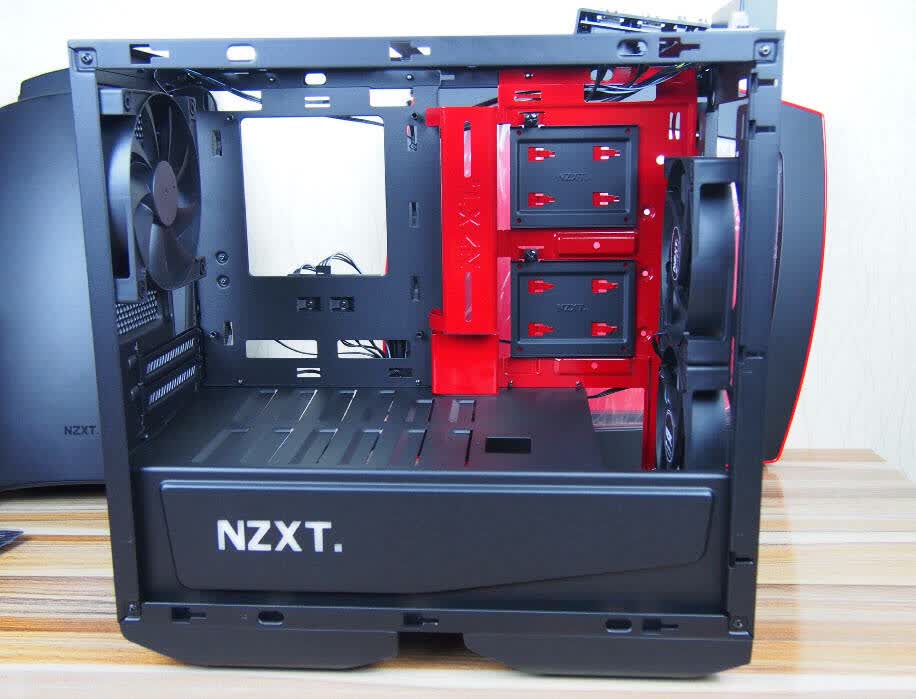

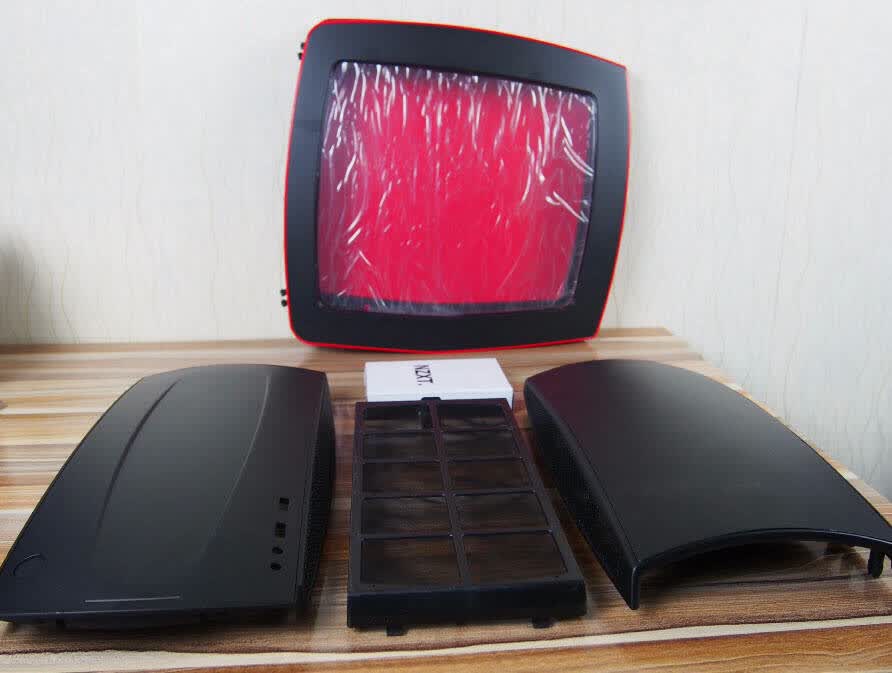

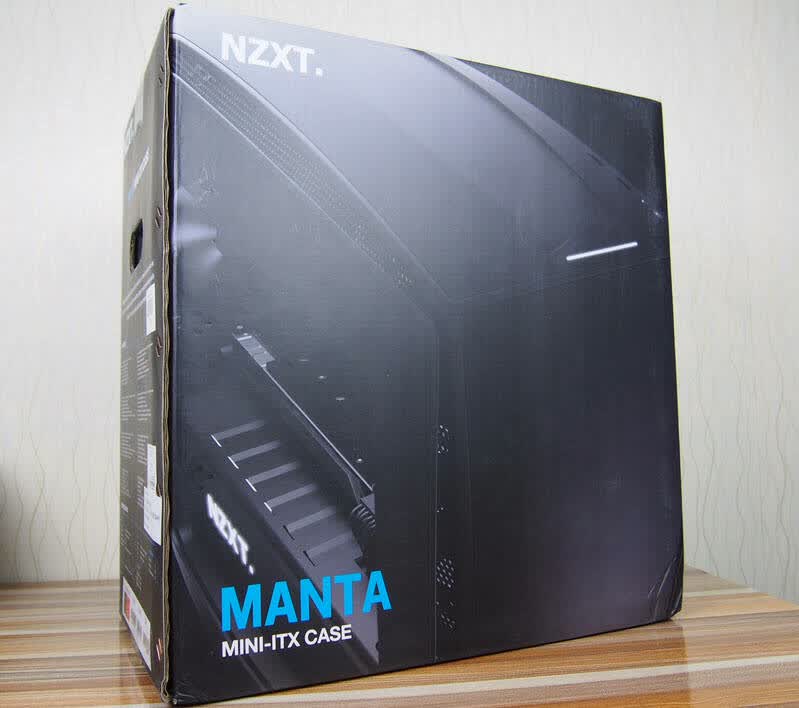

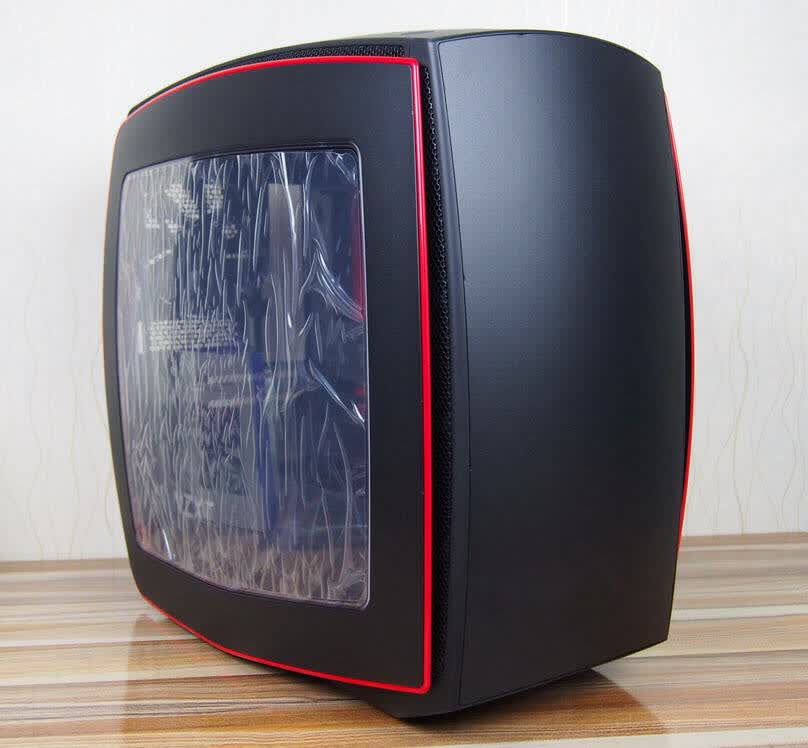

我选的这台“萌胖子”——MANTA ITX“大钢炮”机箱。萌胖子是我给它起的名字，很明显从体量上看MANTA绝不是个一般定义上ITX“瘦小枯干”身段的机箱，它更像是一个MATX的小中塔，然而实际上它确实只能吞下ITX的主板。能吃下小主板的“大”机箱，那它在安装硬件时给大家留下的空间是不难想象的——外观确实是99%的呆萌，所以我一眼就爱上了这个“萌胖子”。

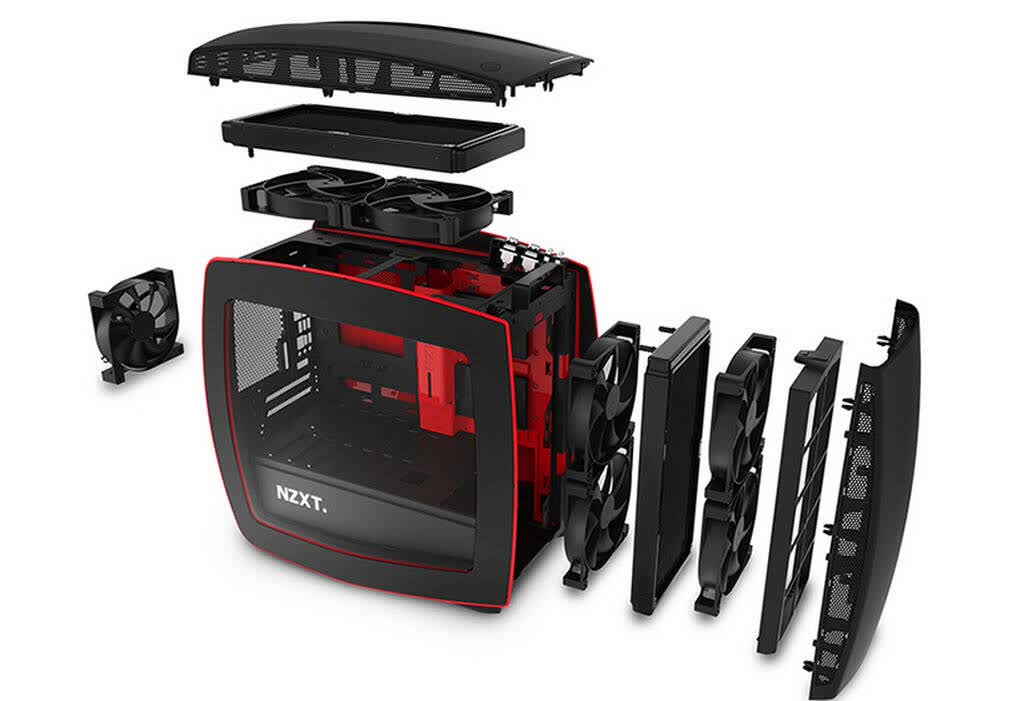

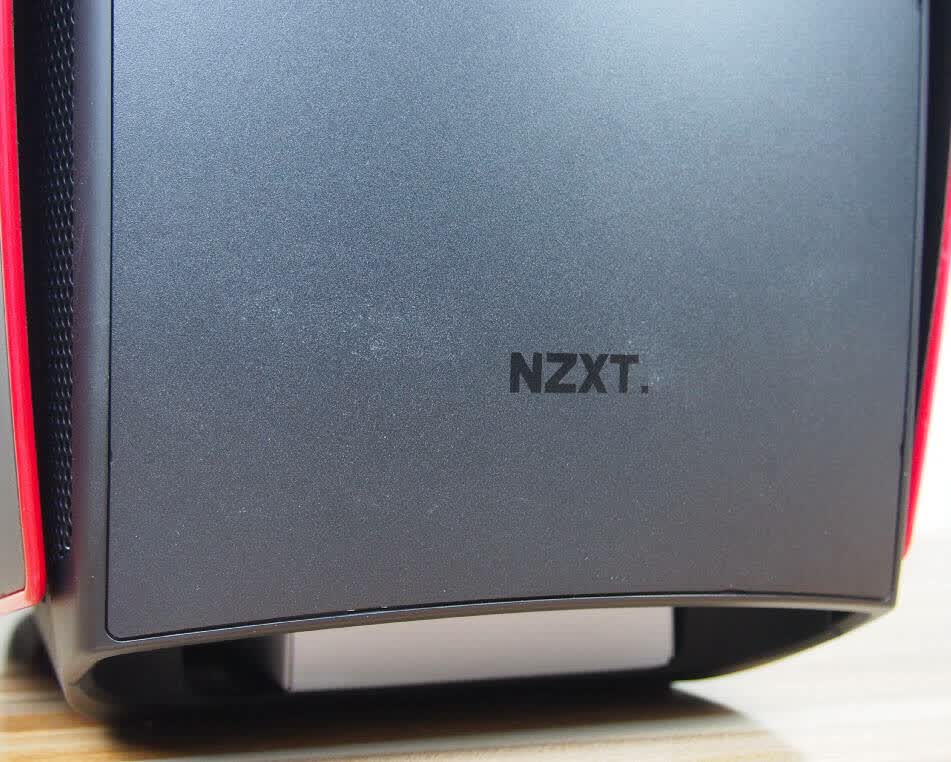

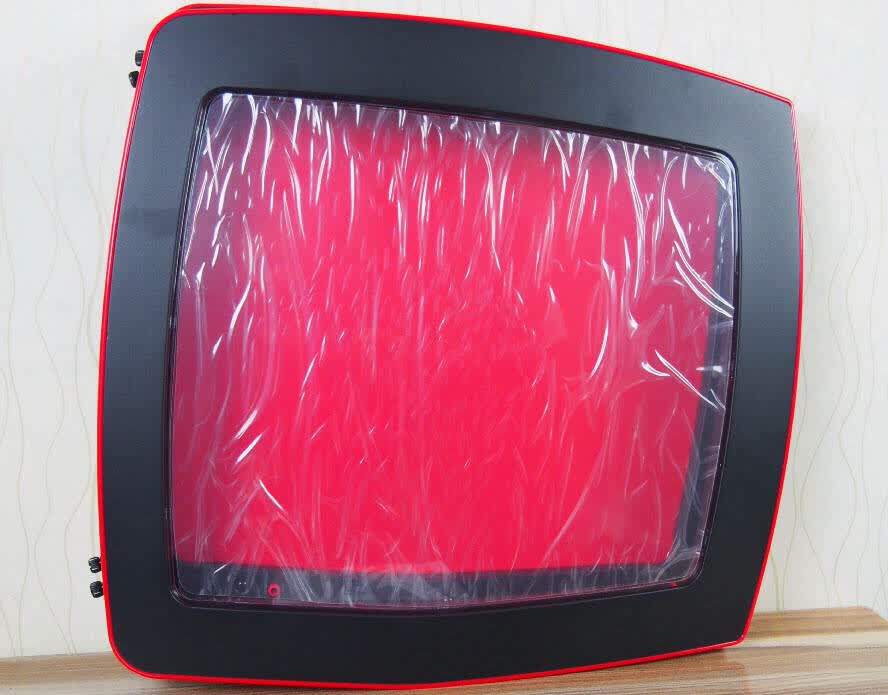

其实ITX的机箱很多都非常个性，我印象中就有380T，也是个萌胖的造型。而MANTA的弧面设计绝对是征服我的一大亮点，当看到这款箱子的实物更是有种要被萌化的赶脚！貌似是六面都采用了弧面设计，还没有耽误拥有侧透的设计，所以总觉得MANTA是一款仿佛要胖的涨开一样，而实际上从MANTA的解析图上描述的不难发现，MANTA之所以体量大主要就是它为散热考虑很多，它应该能支持最大的散热器组合与电源和显卡限长，以及很强的理线空间，所以散热的搭配包括对于改分体水冷来说应该是没有压力的，官方标称MANTA支持双280mm冷排。

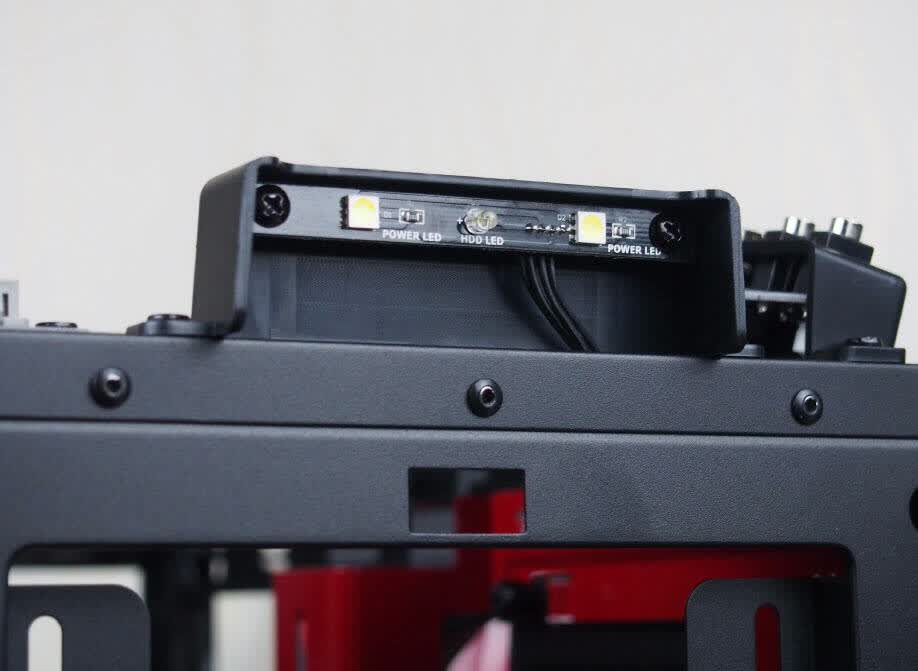

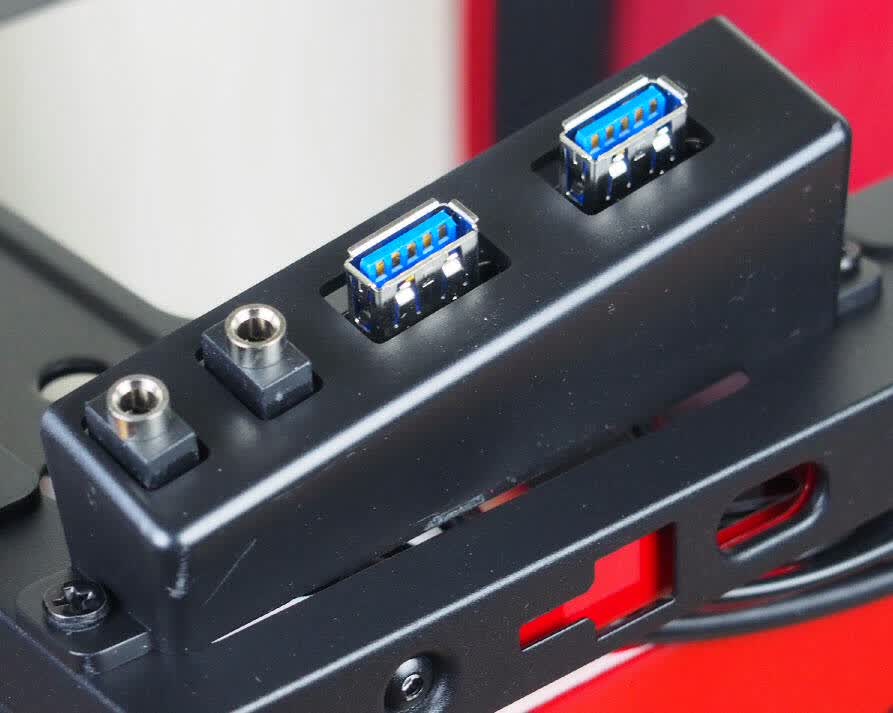

小胖纸POWER键和POWER灯都在机箱顶部，只有“扒开”顶盖才能看到，MANTA的3.5mm音频口都是金属材质的，可见恩杰对MANTA的用料是可观的。

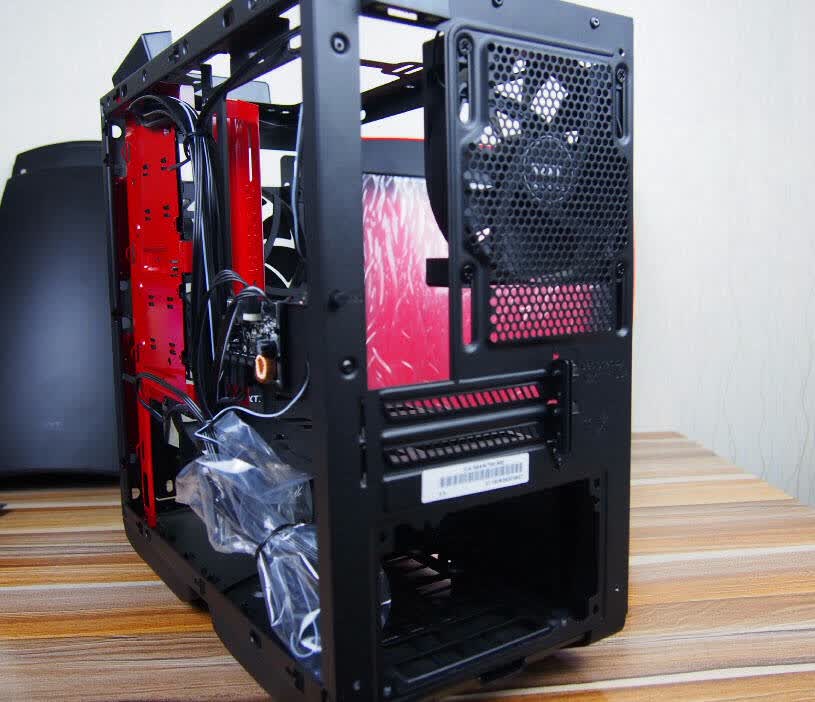

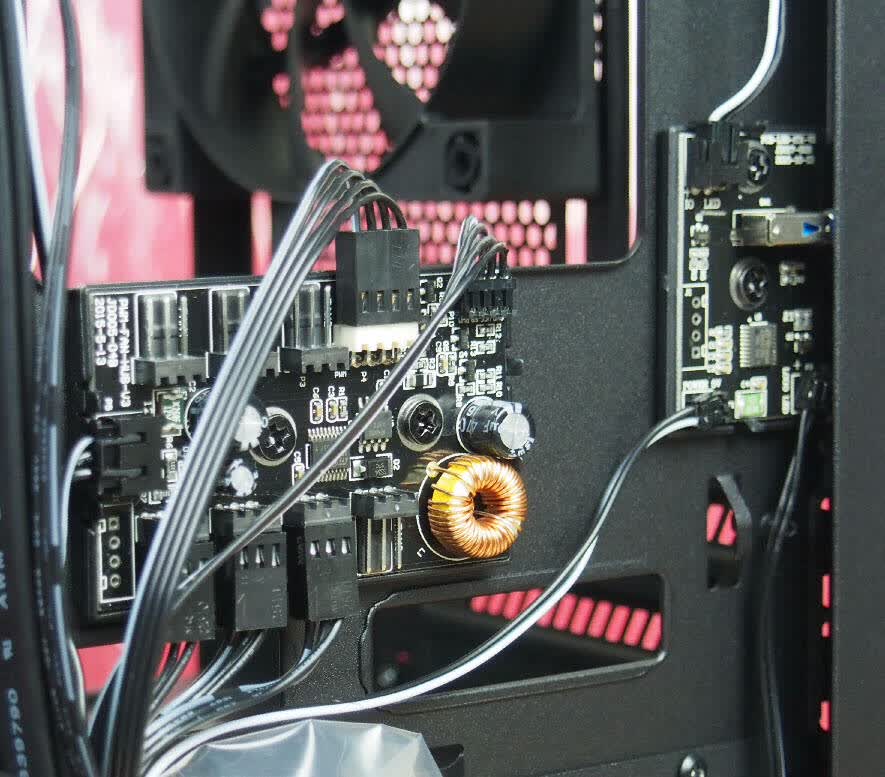

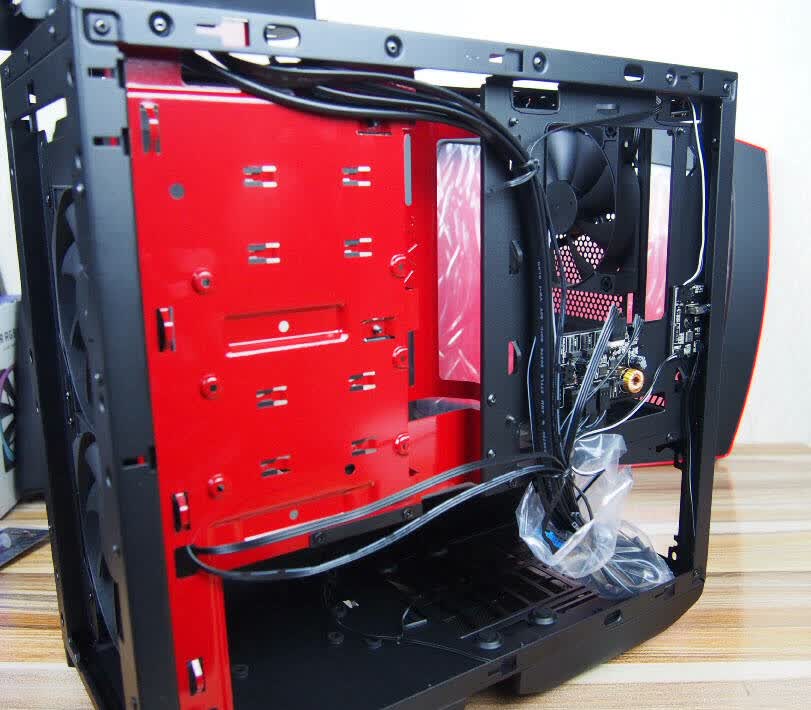

MANTA的背板上还设计了一个多口的风扇扩展PCB板，这个在H440的专题上我看到过，功能就是我们可以用将主板的某个风扇控制接口进行扩展，这样更方便我们管理机箱或者冷排的风扇

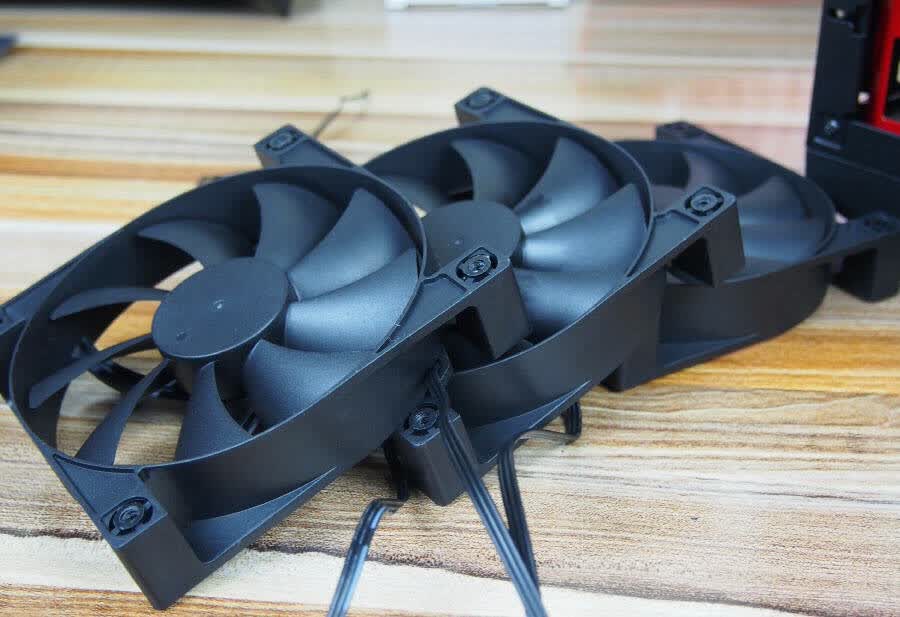

MANTA原装提供了三个120mm的机箱风扇，而我明显是不需要它们的！所以拆拆拆……

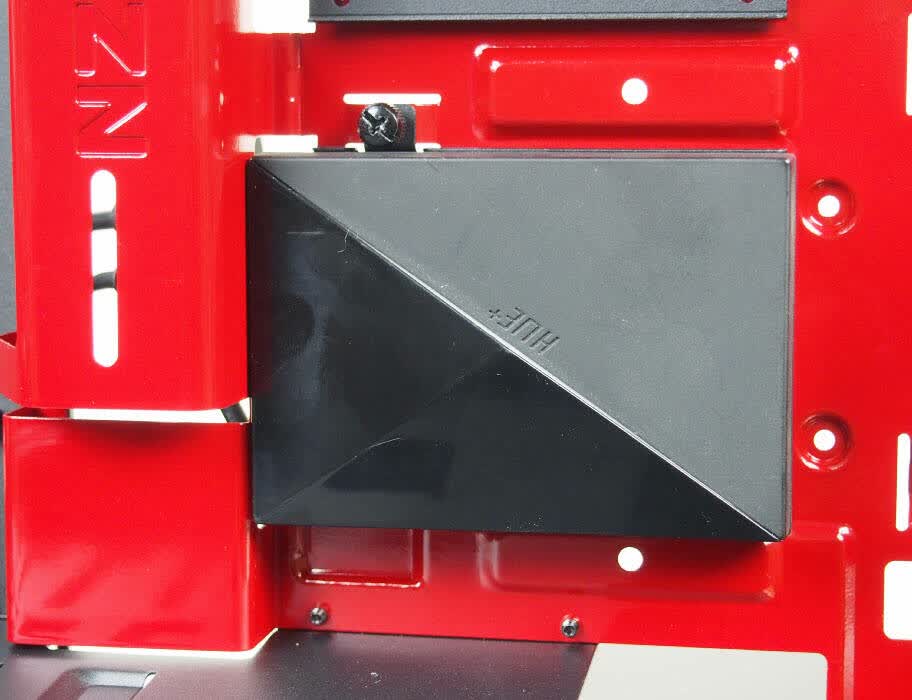

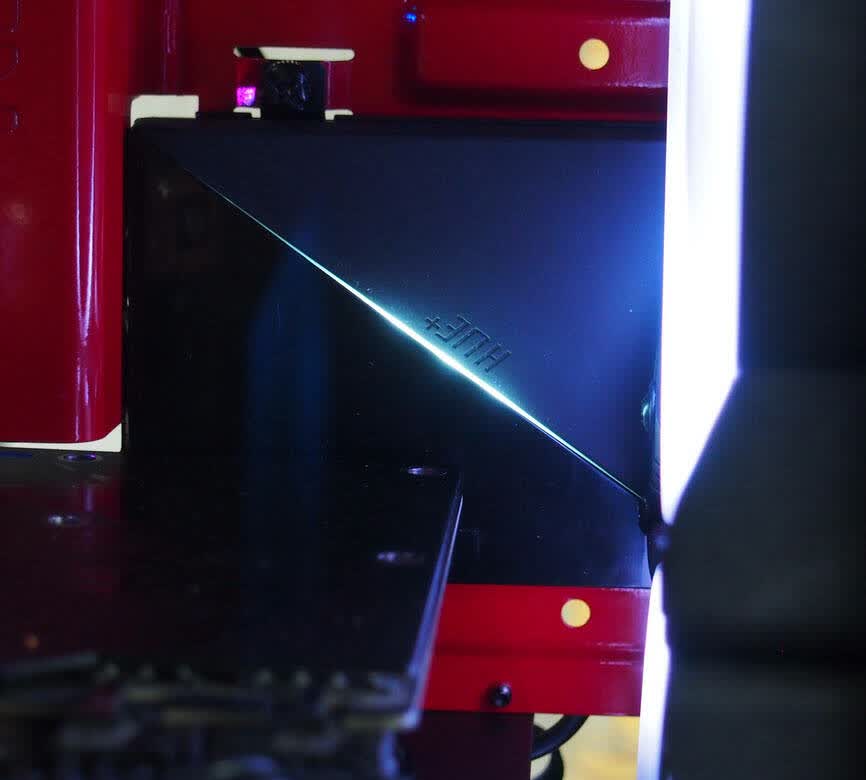

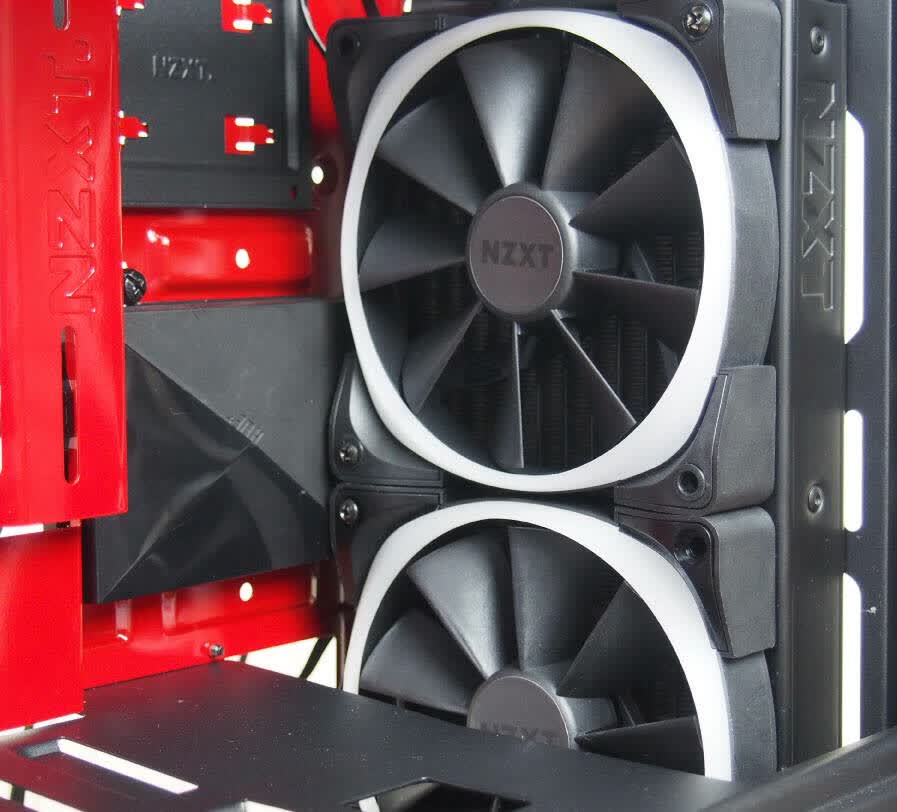

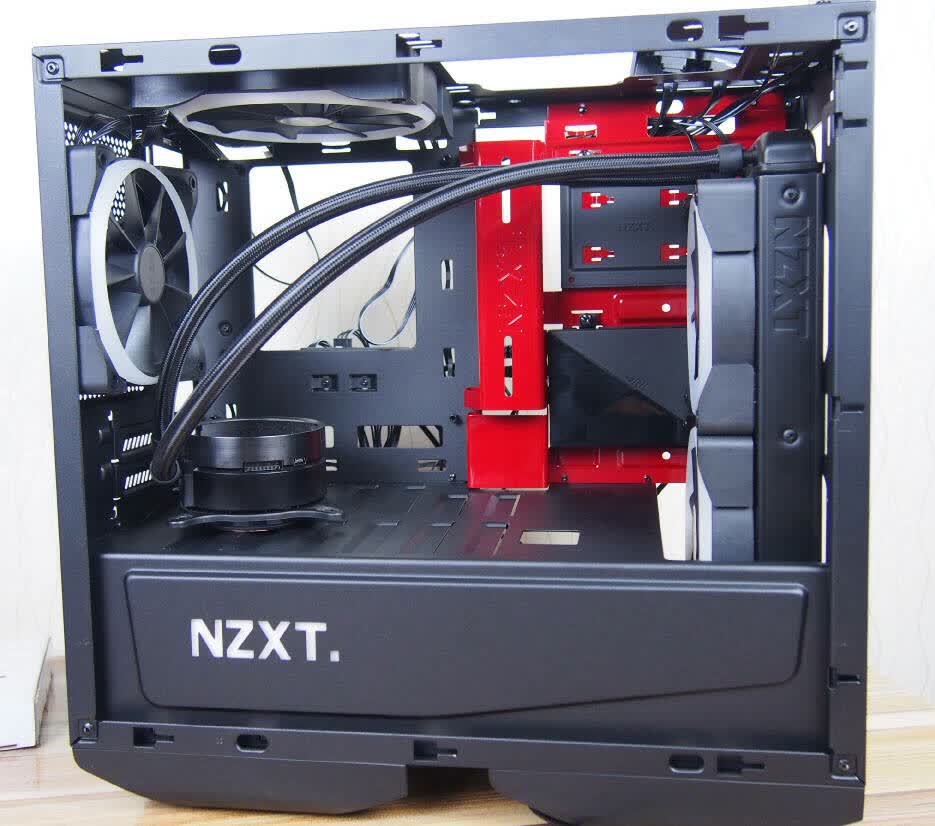

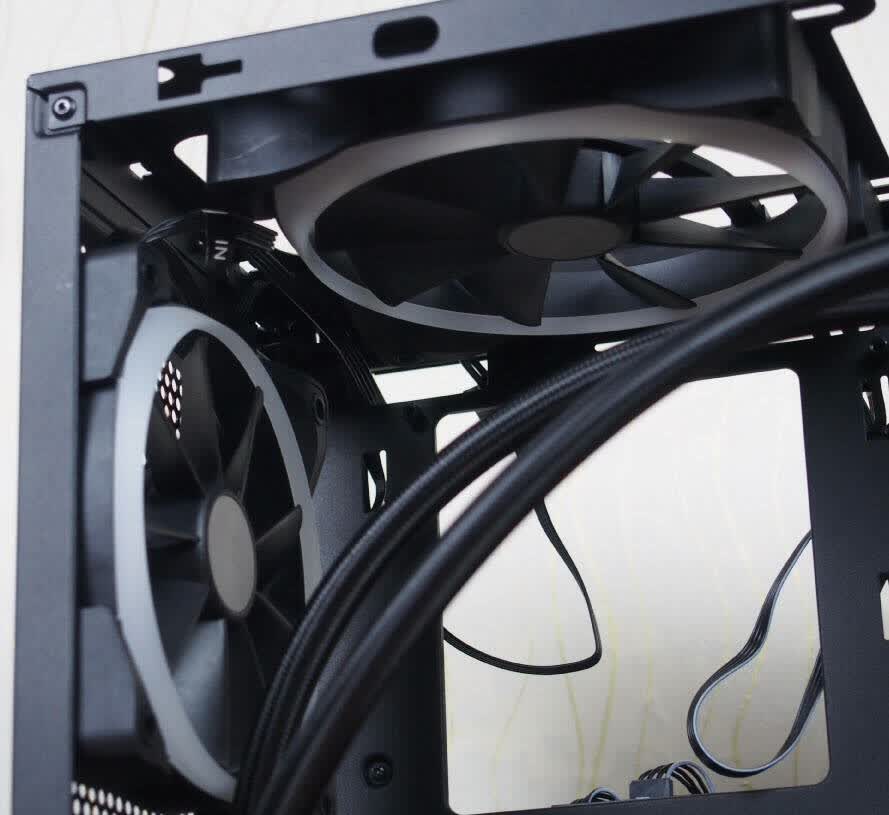

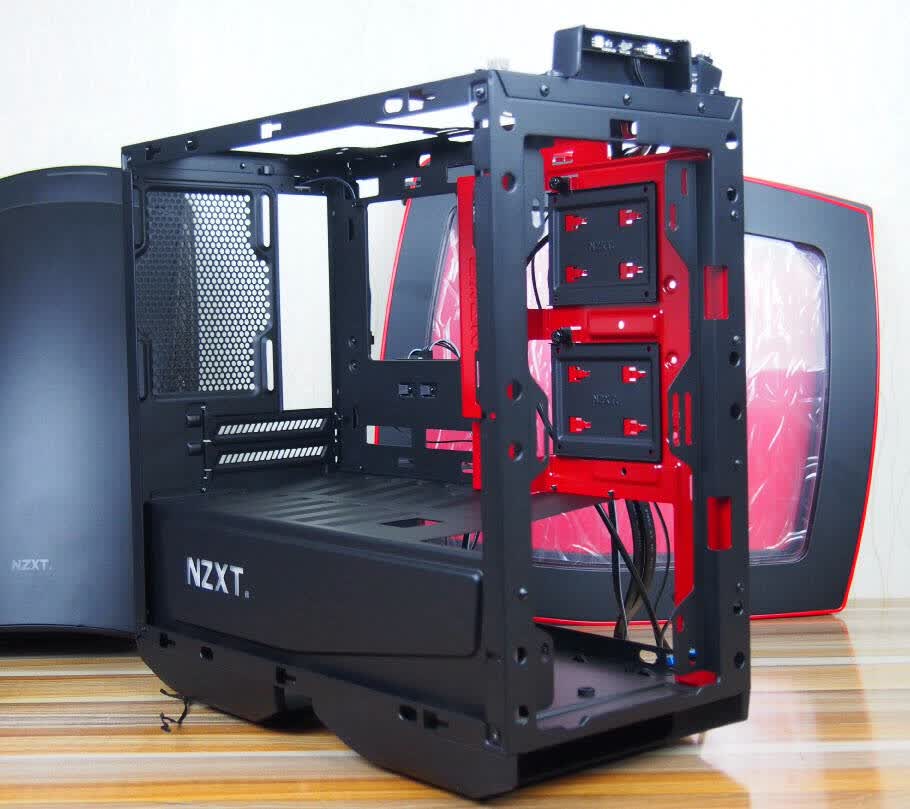

这四幅图基本阐述了我对MANTA的优化改造，我选了480GB的M.2 SSD所以机箱自带的2.5硬盘架姑且先闲置一个，另一个装上Hue+，然后把装好双120 Aer的海妖X52装在MANTA的前面板风扇位上，再将一个120 Aer和一个140 Aer装在大概主板的CPU位附近做排风状态。你可能会说我的X52风扇装反了，而其实以MANTA这么大的内部空间的话又有什么问题呢？

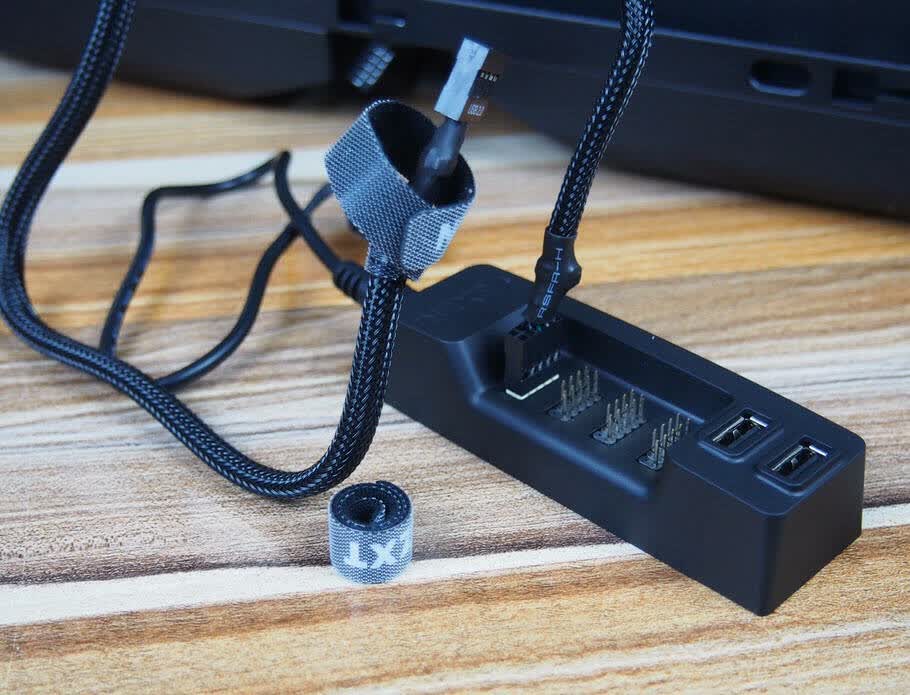

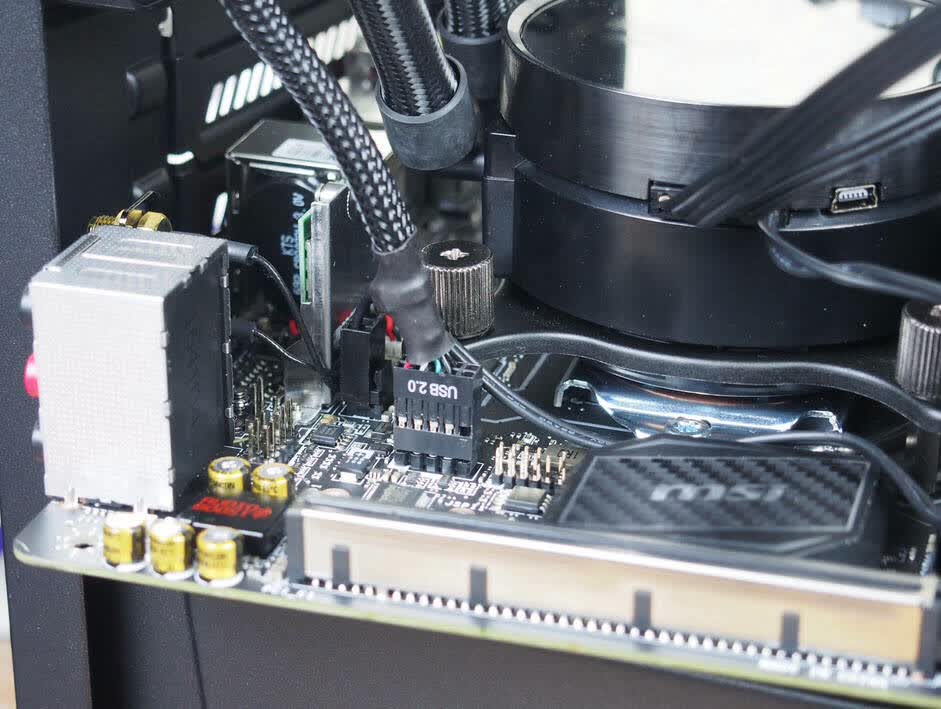

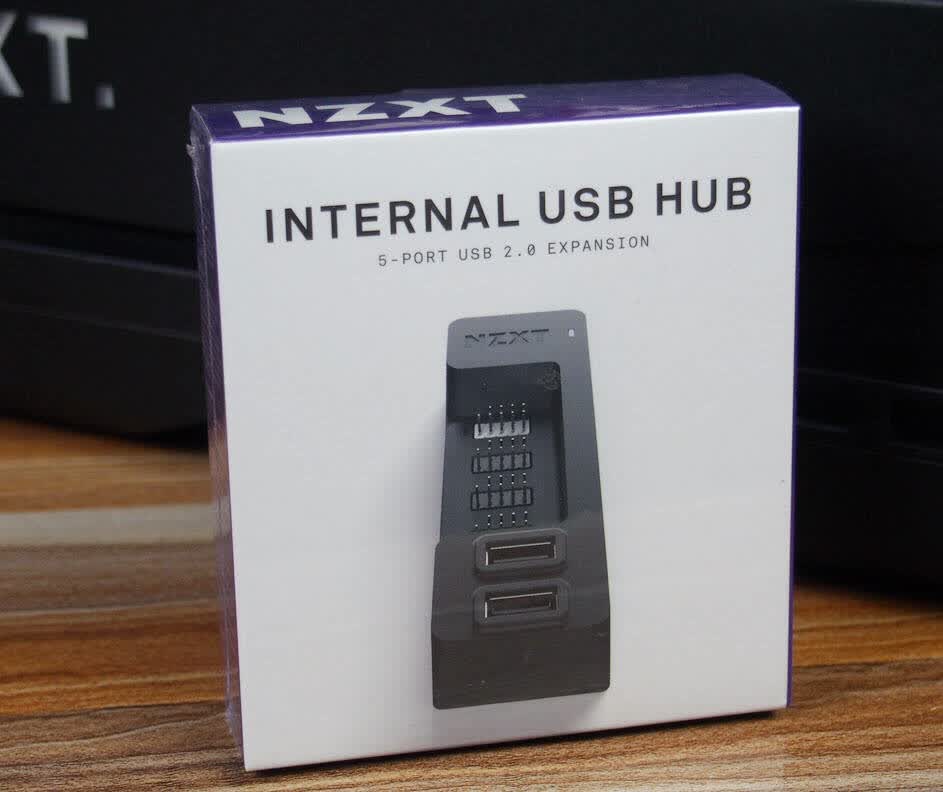

在Z270I CARBON上只有一组USB2.0的扩展接口，而在我装机时至少需要两组，于是用上了恩杰送的这个内置式USB HUB，做工很工整，提供三组插座和两个USB2.0接口，如此多的扩展接口需要一个D口为其供电也并不为过了。

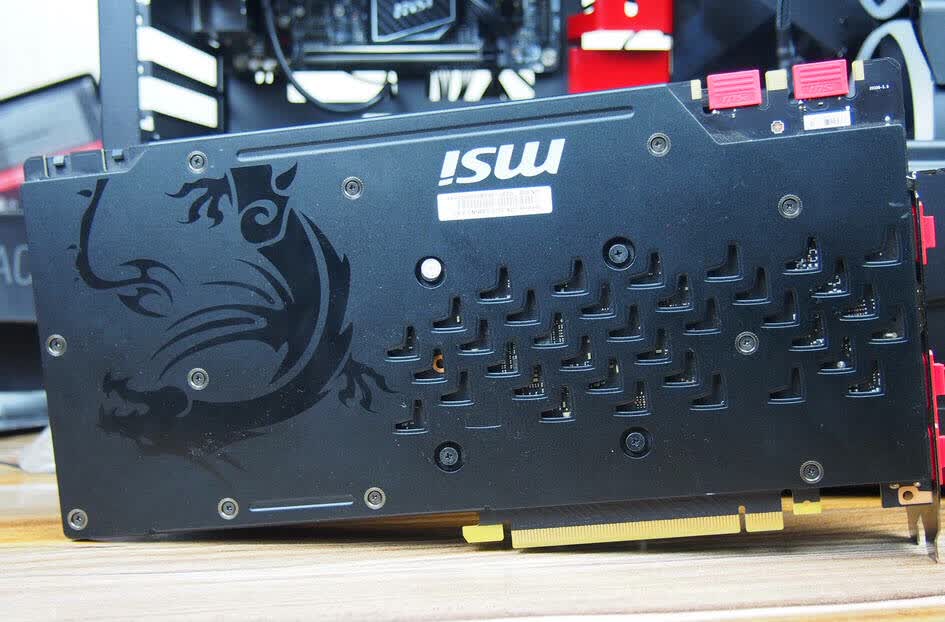

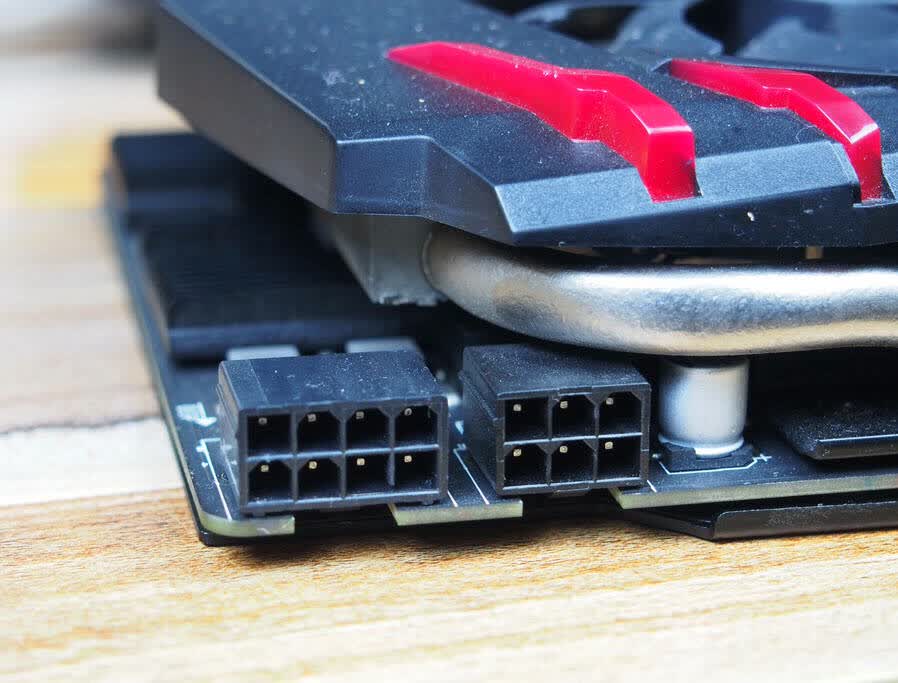

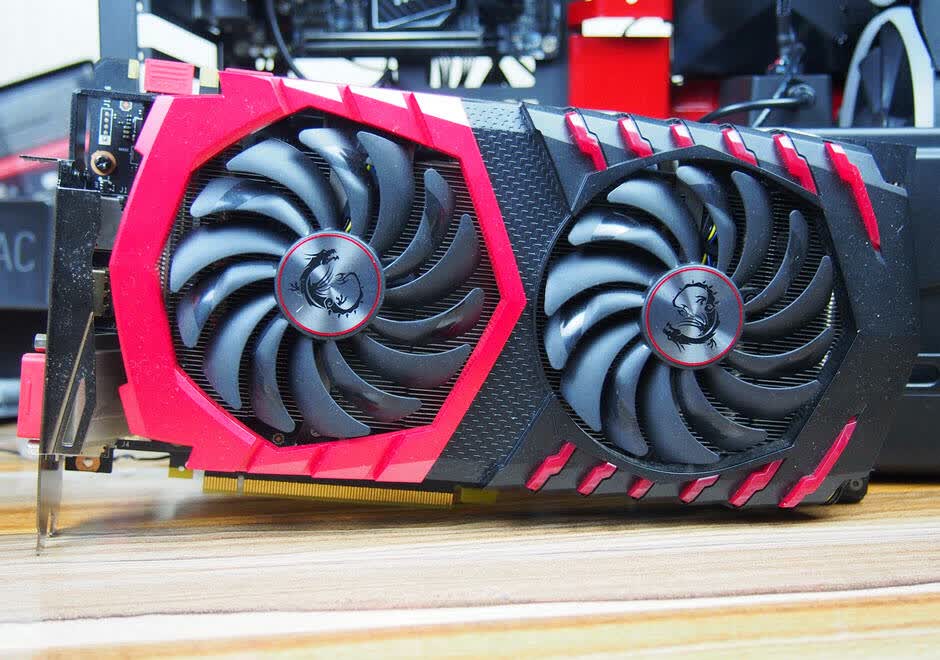

作为钢炮岂可不是独显？继续用我的GTX1070红龙，我这块红龙已经用了两个多月了，我终于明白为什么红龙的扇叶这么密集了，原来是不用打扫卫生了！这用了两个多月的显卡只是表面有些浮尘还是挺值得称道的。

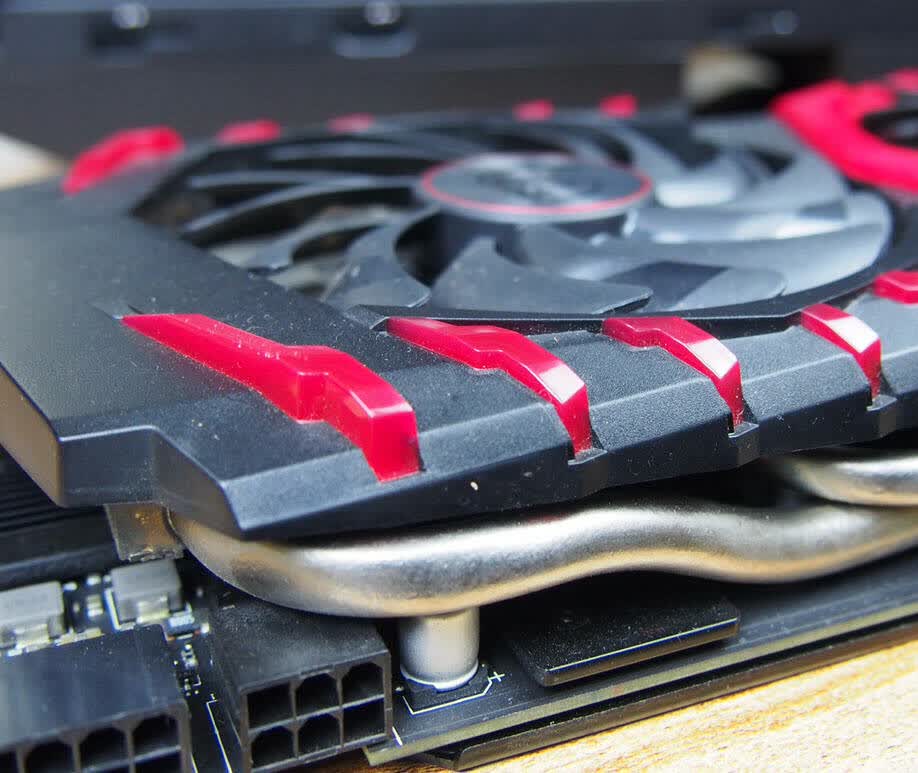

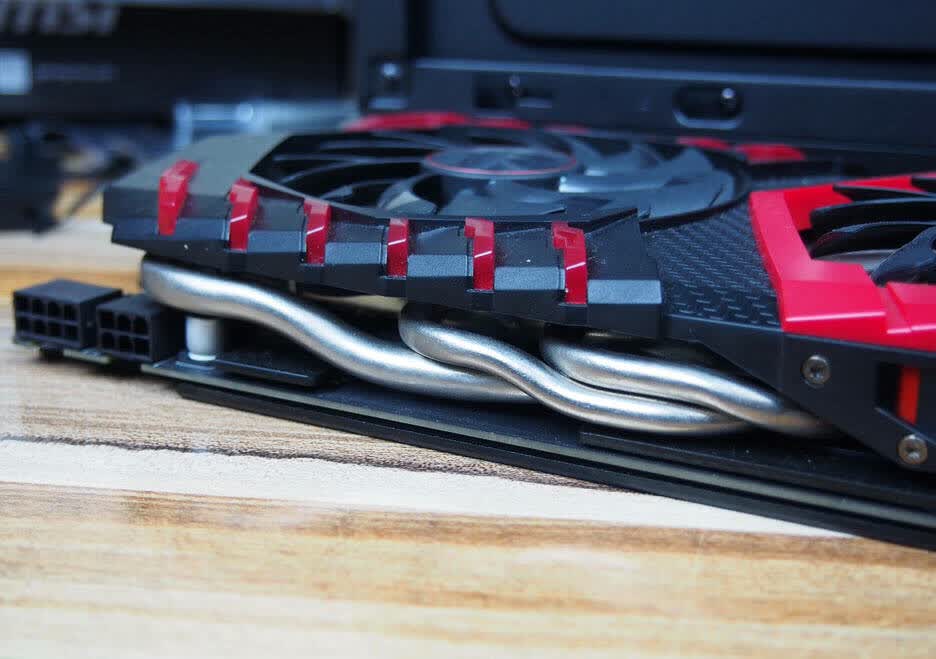

红龙的Twin Frozr VI散热系统还带红光的龙爪灯效，显卡低负载时（GPU温度低于60摄氏度），显卡风扇停止转动，从而彻底消除噪音。显卡的散热器配备了5根纯铜镀镍热管，1根8mm，4根6mm，热管上方使用大面积纯铜镀镍底座，和热管焊接在一起。该技术可以让散热管和均热板完全契合，达到更好的散热效果。

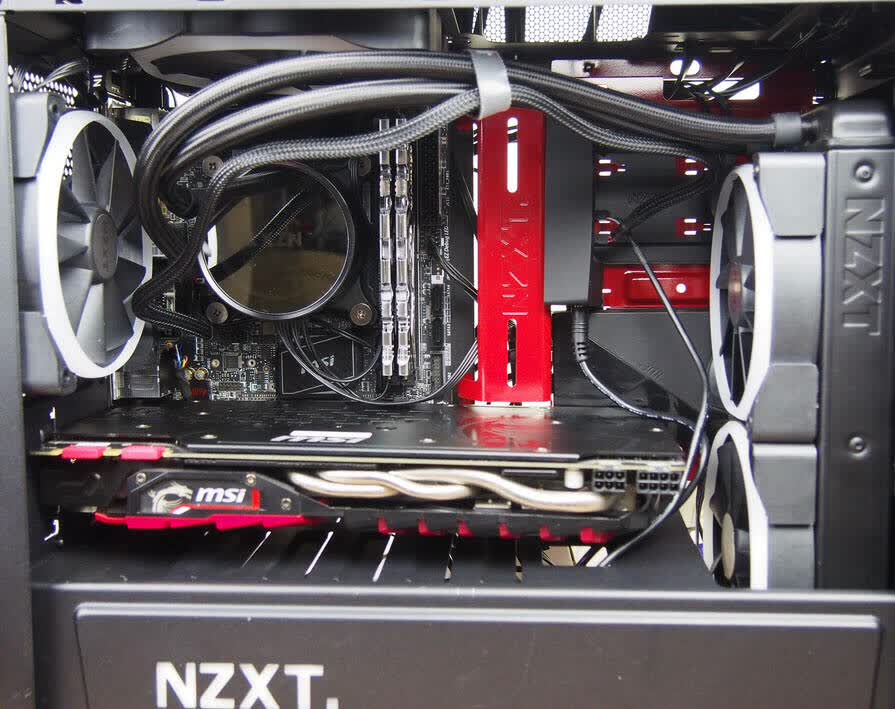

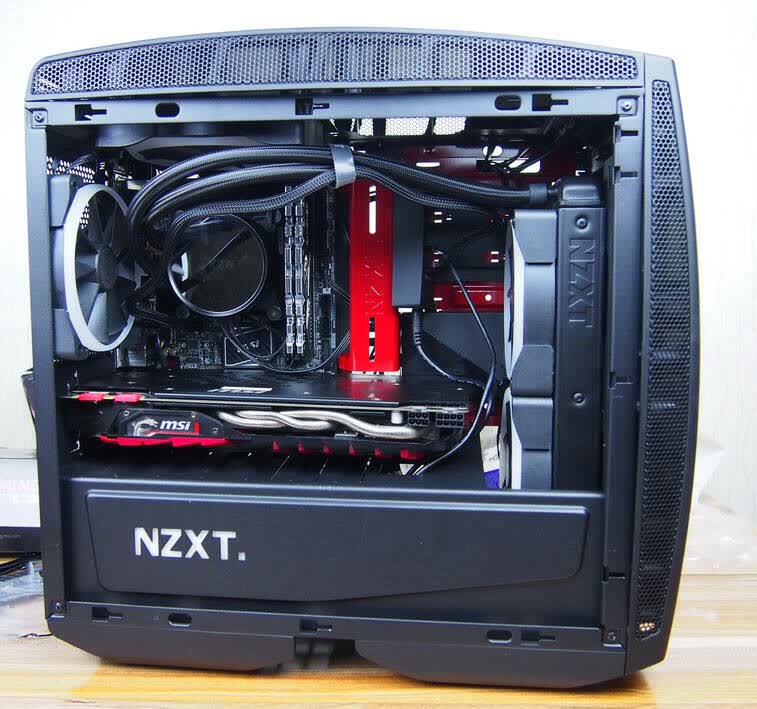

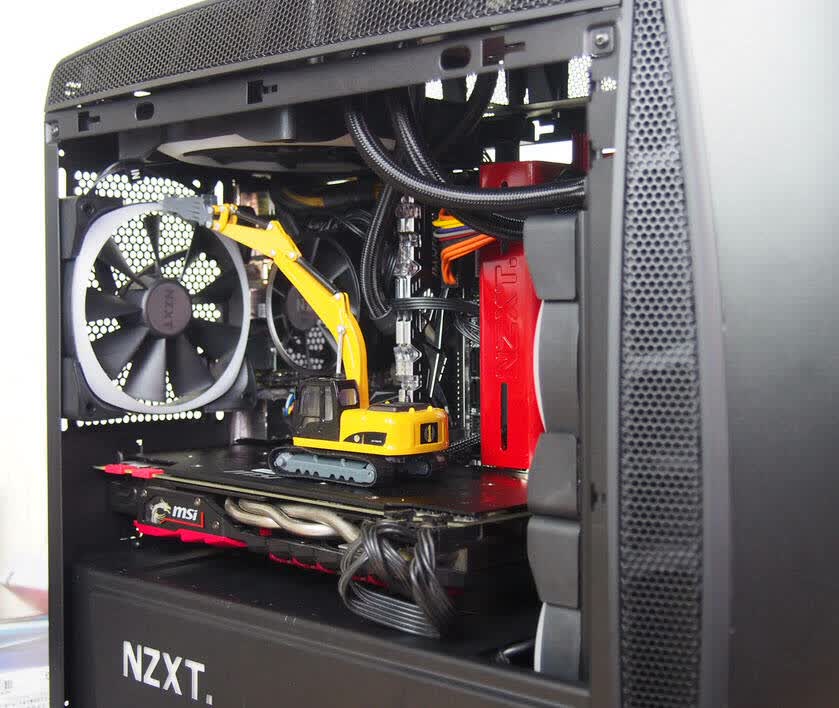

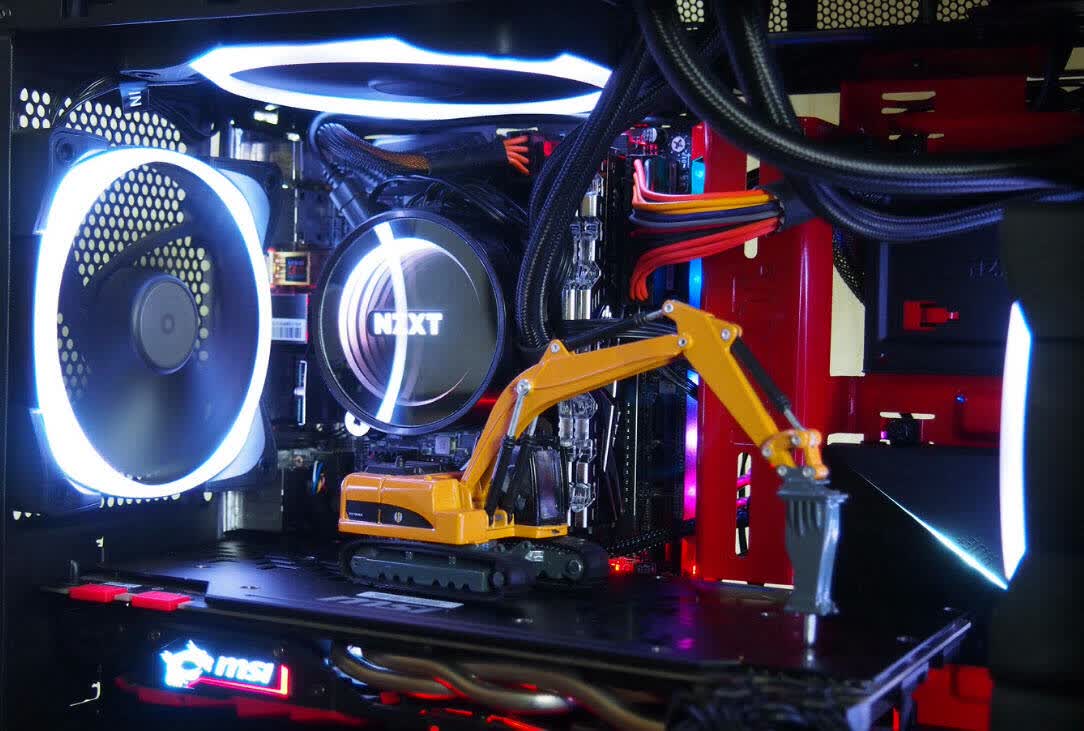

这是初始的成品图，实际上USB HUB和显卡供电的走线我又进行了优化，看上去比这样的更和谐。这样的成品图主要是让大家看一下MANTA的容积还是挺可观的吧？一般的ITX机箱应该都不能这样装的游刃有余。

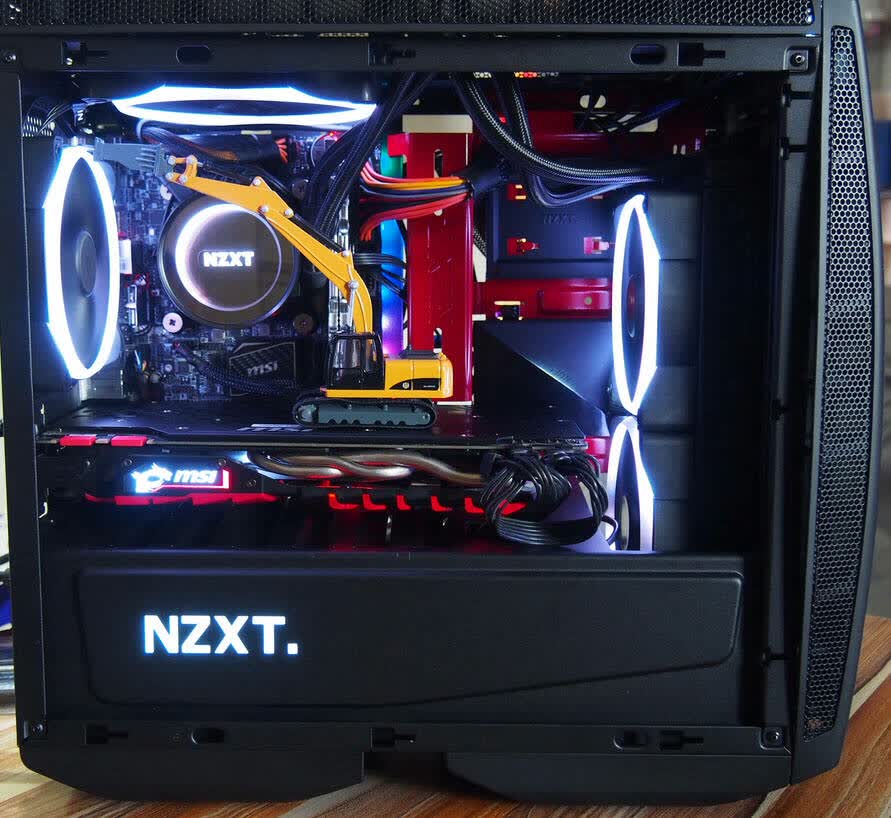

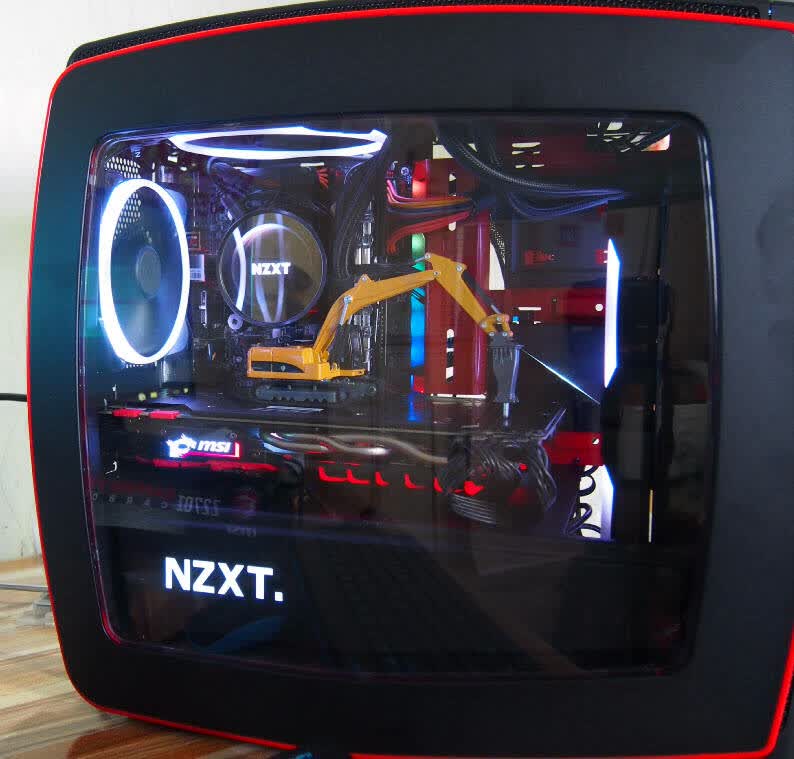

这两张则是最终的线路优化完成的亮机图。

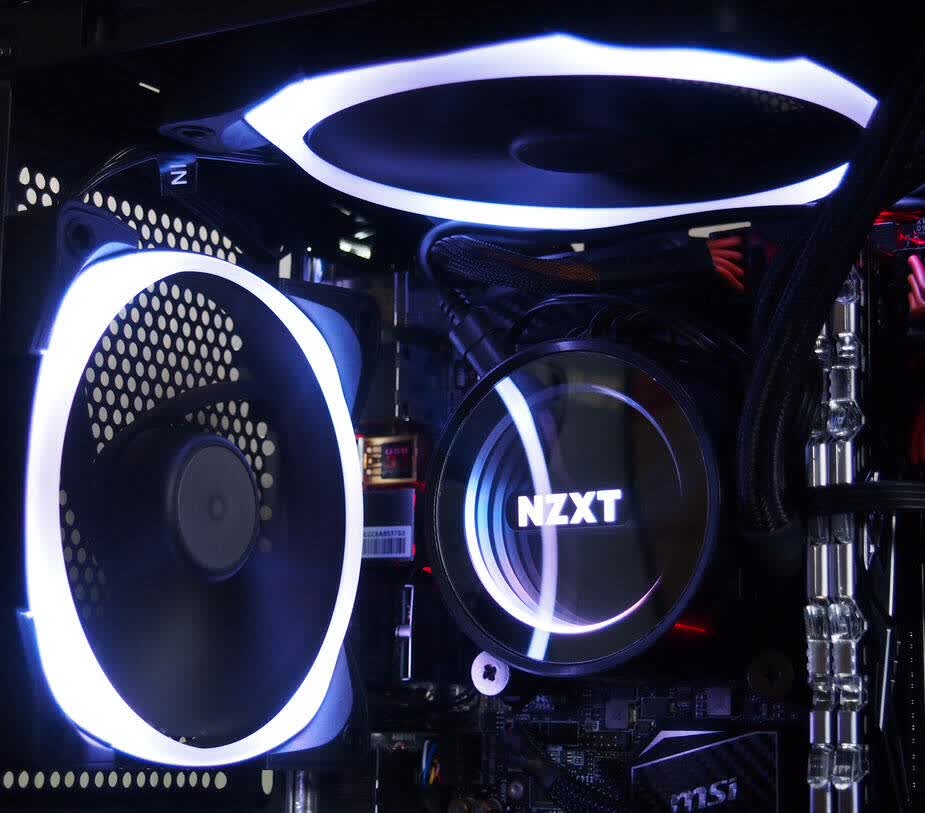

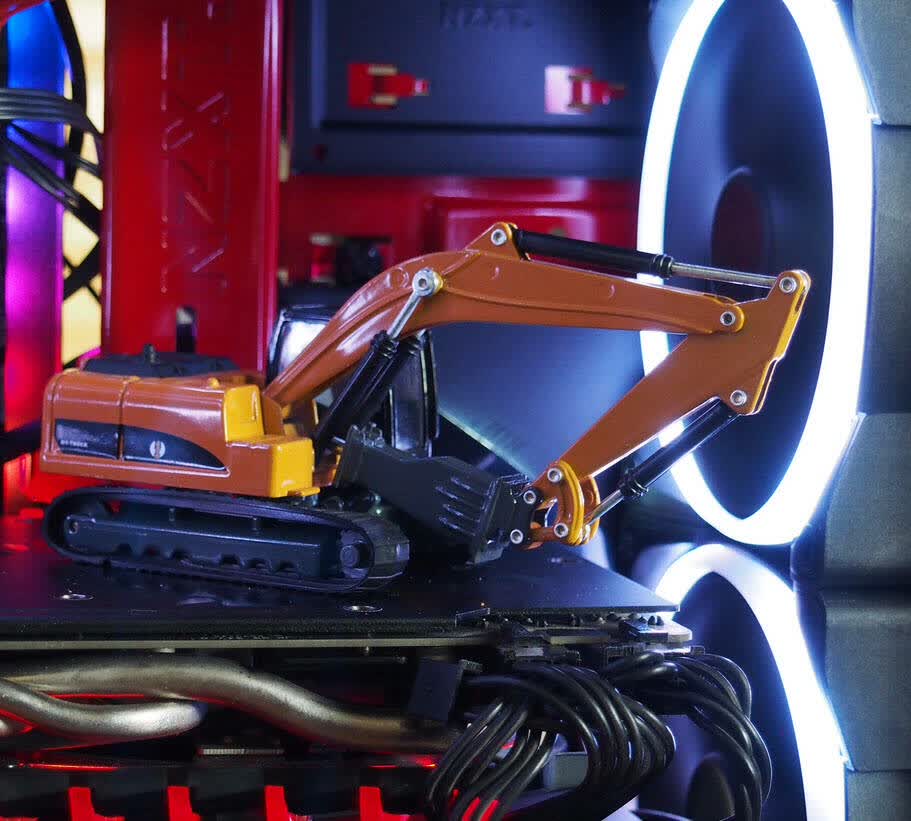

这样的夜光美化，颜色干净，亮度很自然，我的破拆机亮了，有木有！
谢谢大家的观赏，我的下一篇做一下7700K超频调教、内存超频实验和CAM的夜光特效调教，谢谢！
