小伙伴在看过我为玩《守望先锋》装的主机后，也想一起上车，于是乎趁着双十一的各种优惠活动，找我装了一台类似的游戏主机。
由于参照之前的主机方案，所以硬件配置不难选择，朋友喜欢Master Case Maker 5的外观，但是就是觉得体积稍微点大了点，在纠结之时，发现有Master Case Pro 3这款机箱，其采用MATX结构，较之前的Maker 5体积小了不少，三围为459mm x 235mm x 503mm，支持240冷排和各种高端硬件，同样也支持模块化扩展，总之在缩小体积的同时保留了原来的各种模块化设计理念。
硬件配置如下：
CPU：英特尔i5-6500
英特尔（Intel）酷睿四核 i5-6500 1151接口 盒装CPU处理器
主板：华硕B150-PLUS
华硕（ASUS）B150M-PLUS 主板 Intel B150/LGA 1151
内存：影驰 HOF DDR4 3600MHz x 4
影驰 名人堂HOF DDR4 16G内存套装 超频台式机内存 3600/8G*2 套装
固态硬盘：英特尔 600P 128GB
英特尔（Intel）600P系列 128G M.2 2280接口固态硬盘
机械硬盘：西数 黑盘 1TB
西部数据(WD)黑盘 1TB 7200转64M SATA6Gb/s 台式机硬盘(WD1003FZEX)
显卡：影驰 HOF GTX 1070
影驰（Galaxy）GTX 1070 名人堂 1620(1822)MHz/8GHz 8G/256Bit D5 PCI-E显卡
机箱：酷冷至尊 Master Case Pro 3
酷冷至尊(Cooler Master)MasterCasePro3黑色模组化中塔式机箱(支持M-ATX主板/USB3.0/双14cm风扇/顶部盖板)
散热器：船长240
九州风神(DEEPCOOL)captain船长240(白色)水冷排CPU散热器套装
电源：海盗船 RM850i
美商海盗船（USCorsair）额定850W RM850i 电源（80PLUS金牌/C-Link/低载风扇停转/十年质保）
装机展示
直接上装机完的效果吧。

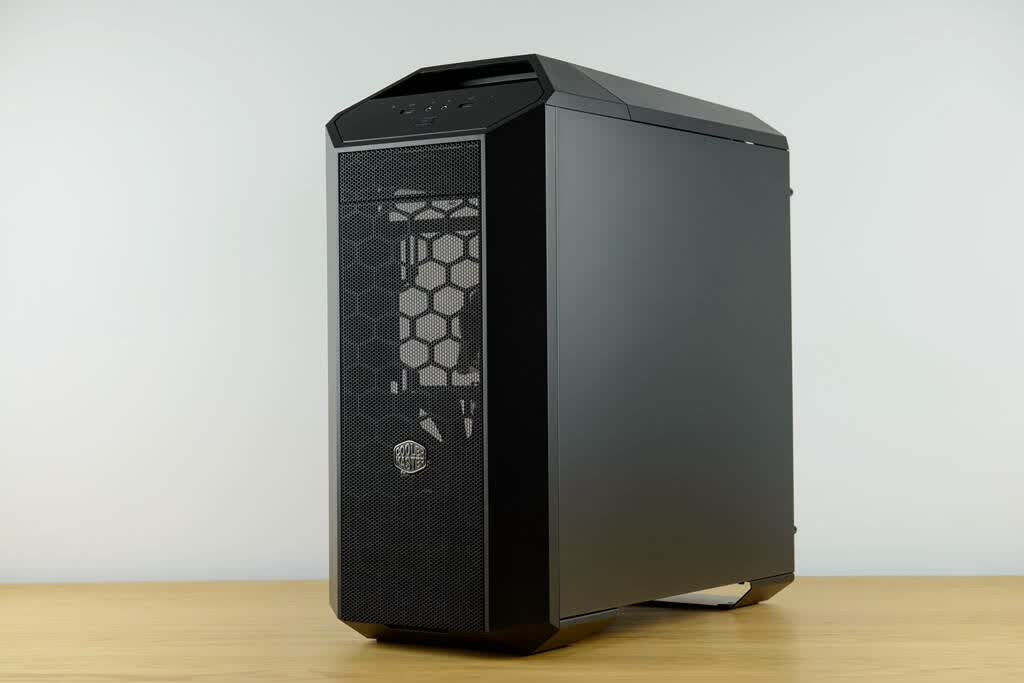

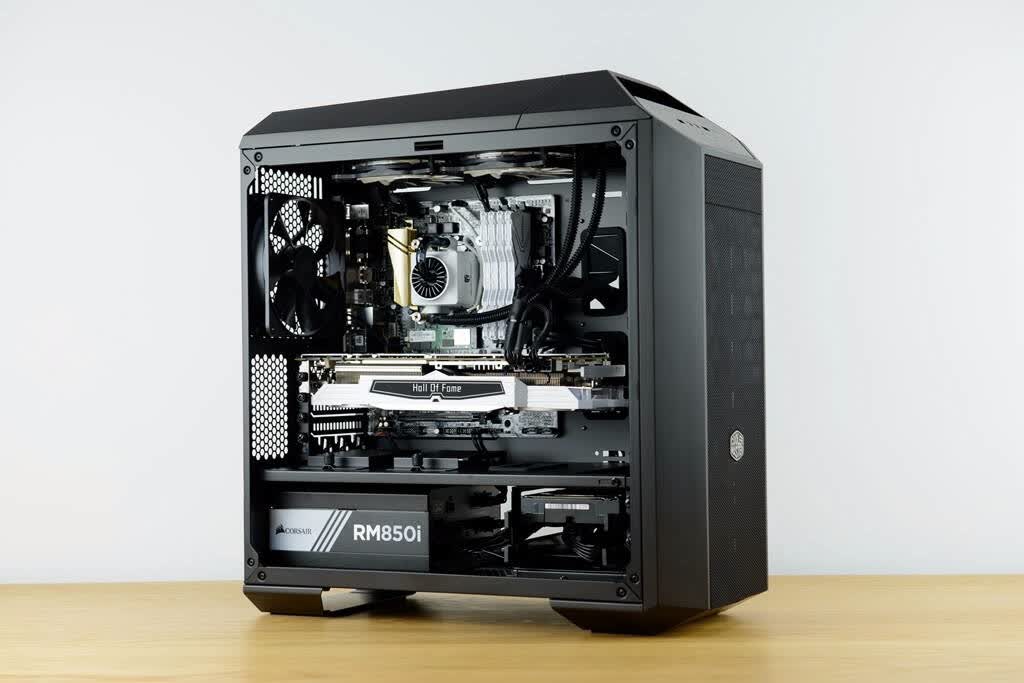

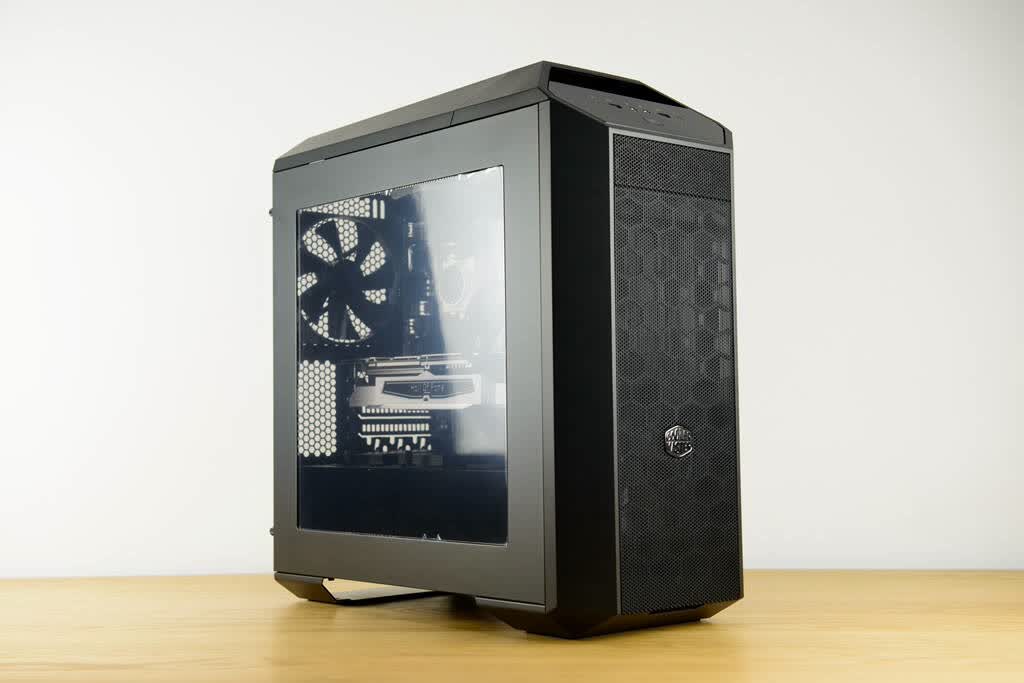

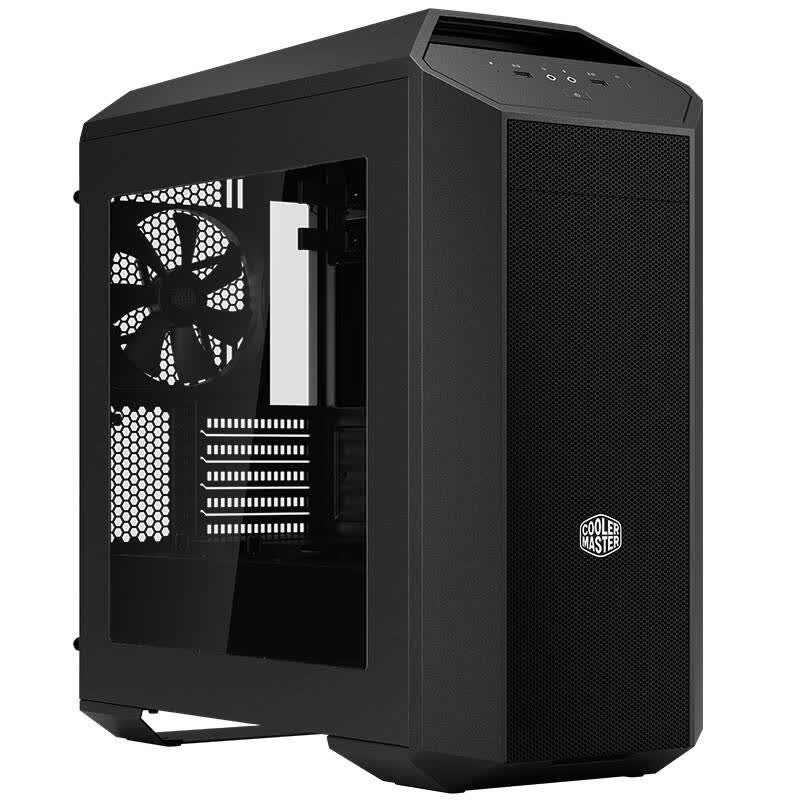

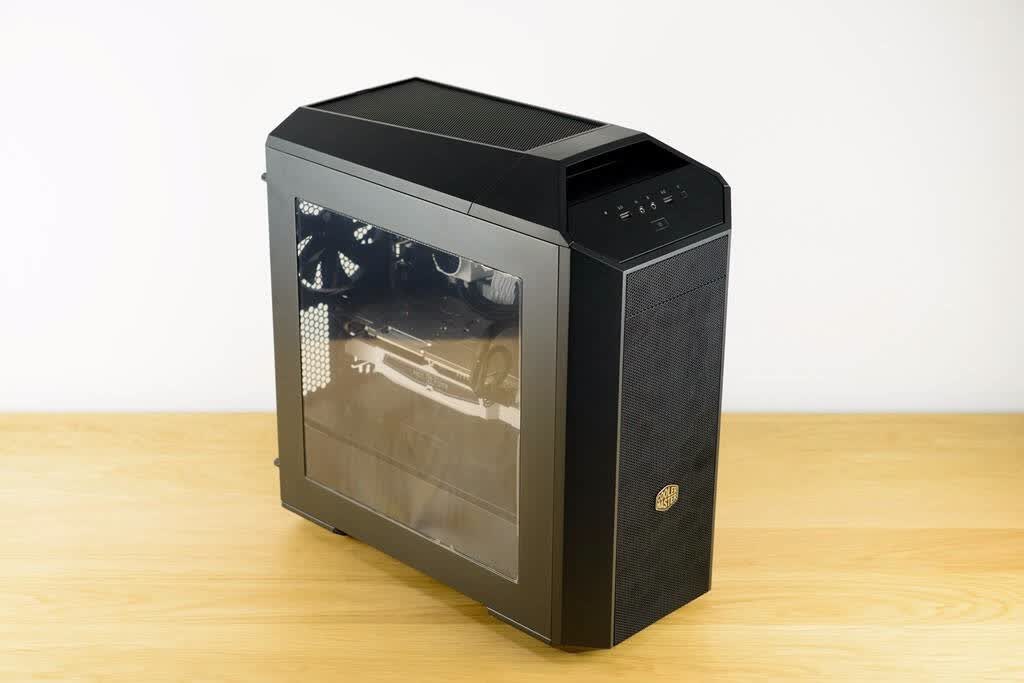

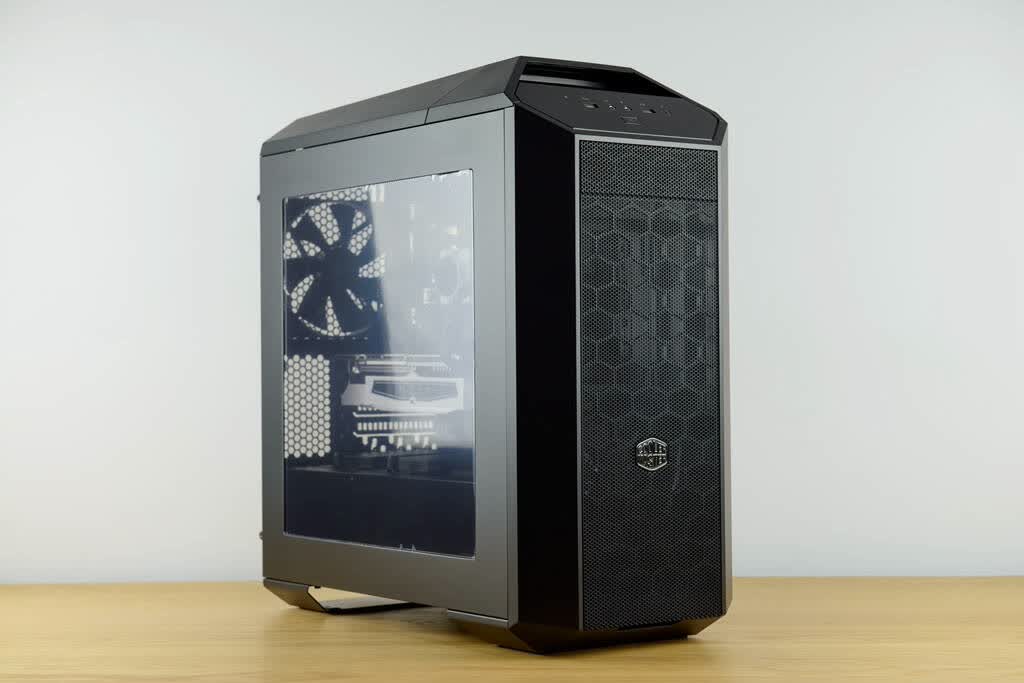

先是机器的45°视角，机箱前面板采用了网状设计，提高了散热性能，但对防尘的要求有所提高，机箱左侧面采用了侧透设计。
机箱右侧没有采用侧透设计，就一整面钢板。

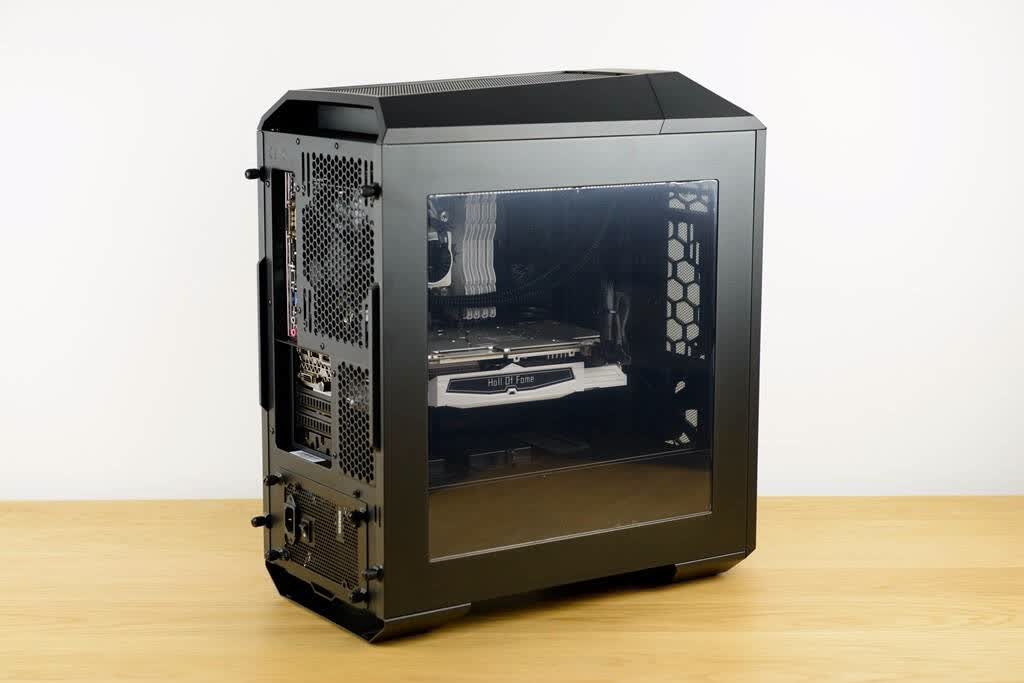

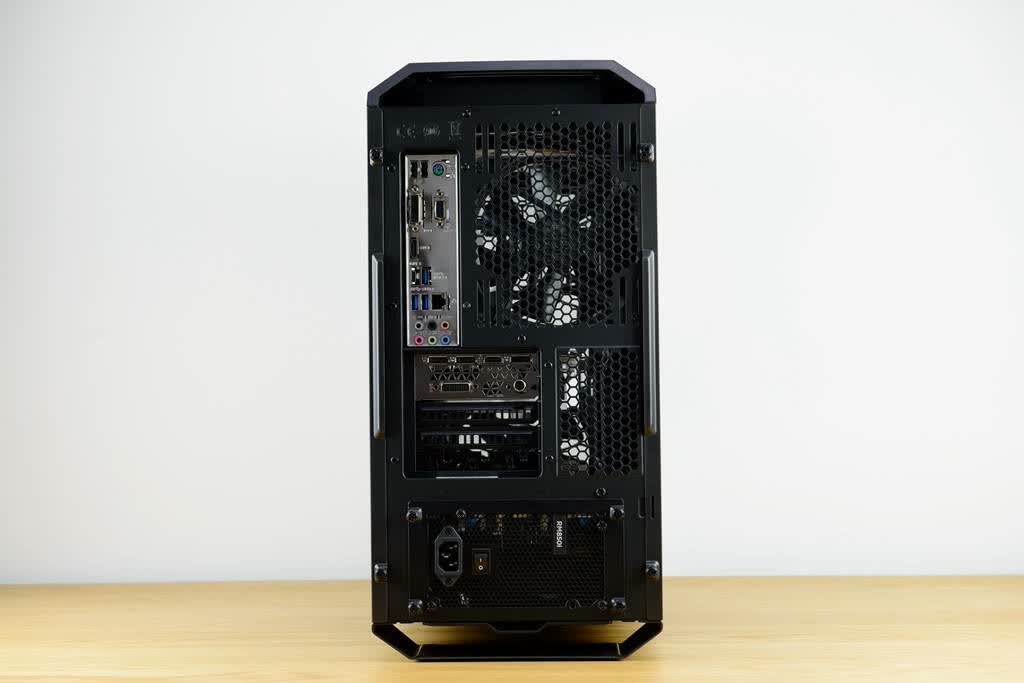

机箱尾部，采用电源下置设计，结构很经典了。

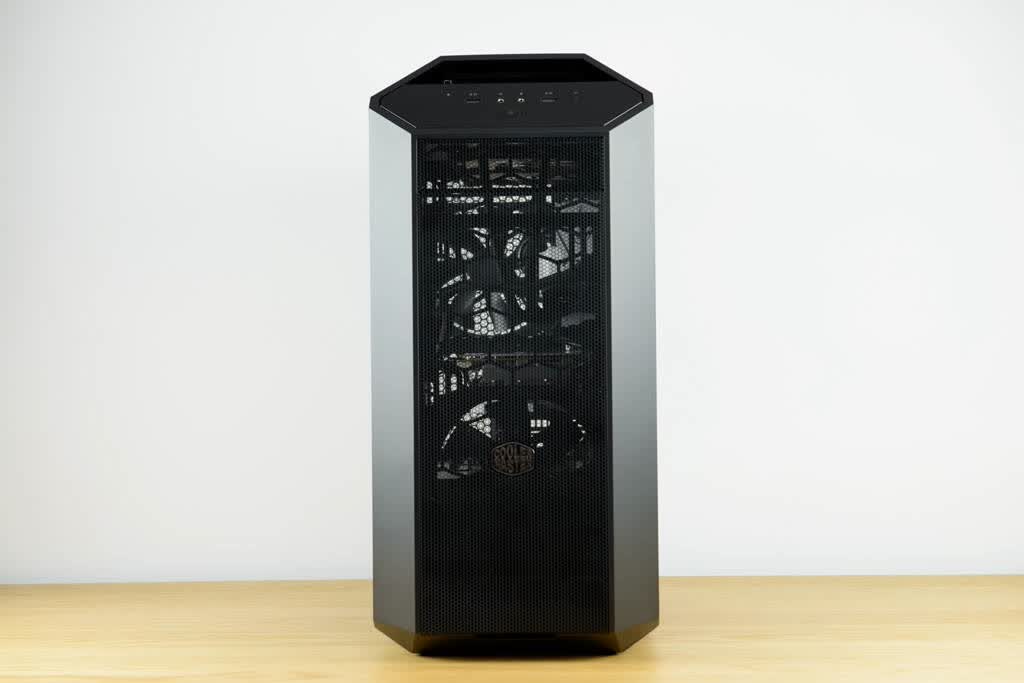

机箱前面板，由于采用了网状面板设计，所以能看清前置和后置的14cm风扇。

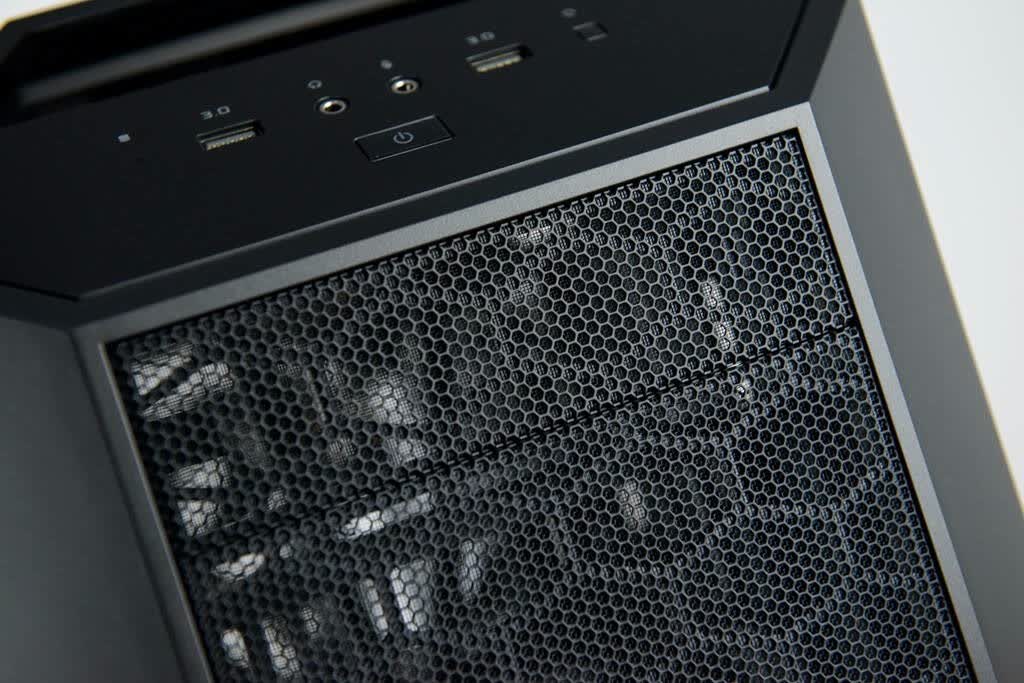

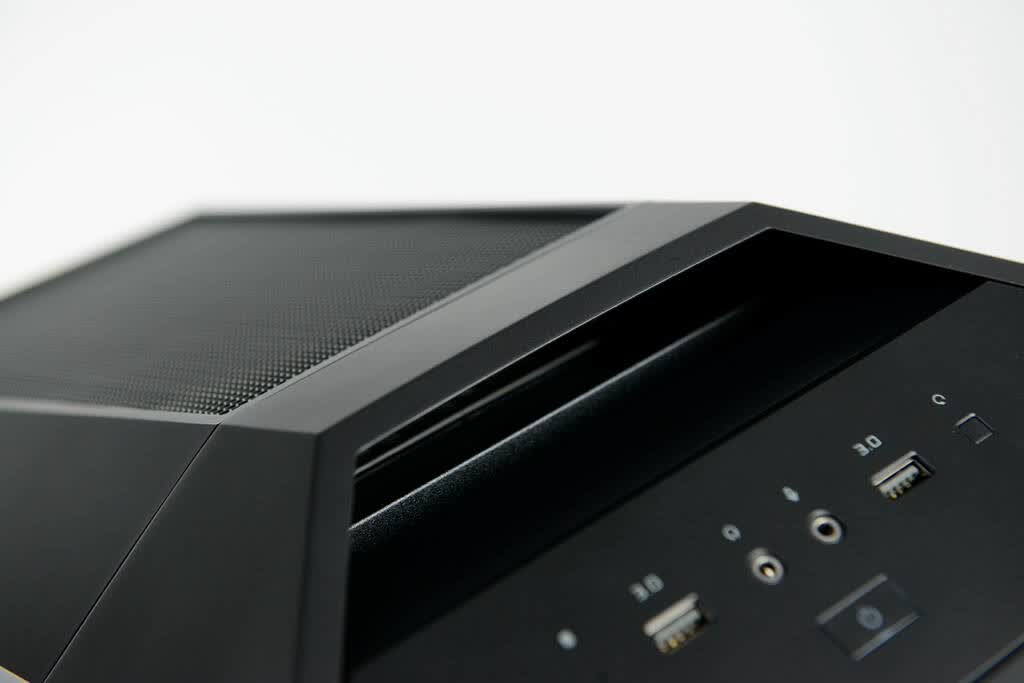

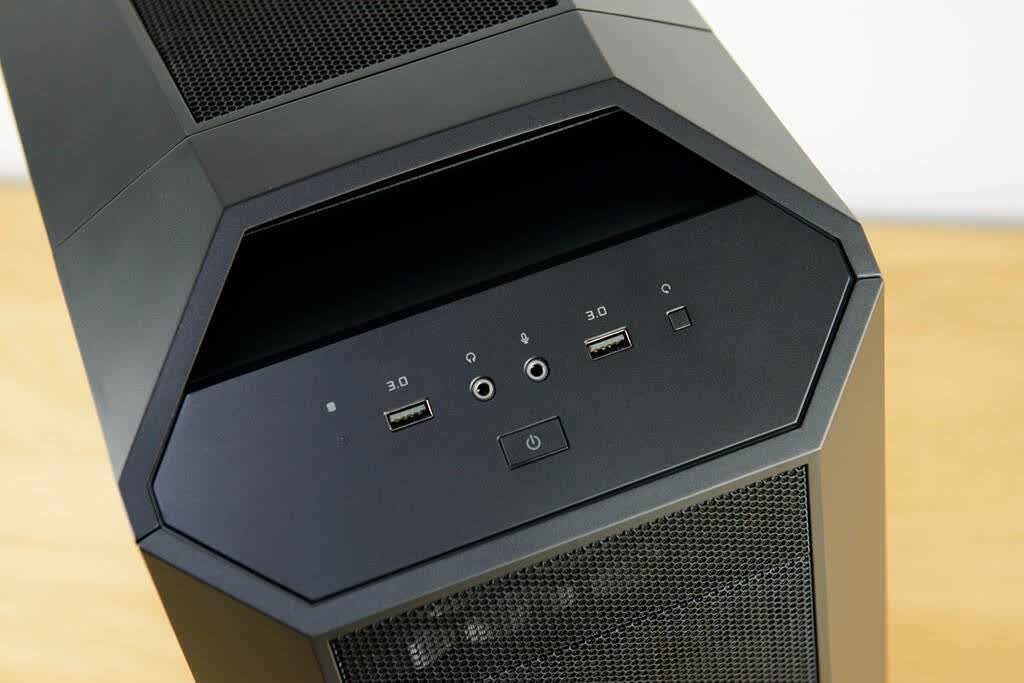

机箱后部。前置I/O接口，包含2个USB 3.0接口，开机按键，重启按键，耳机接口和麦克风接口。接口部分类似Maker 5采用了斜面设计，方便接入设备。

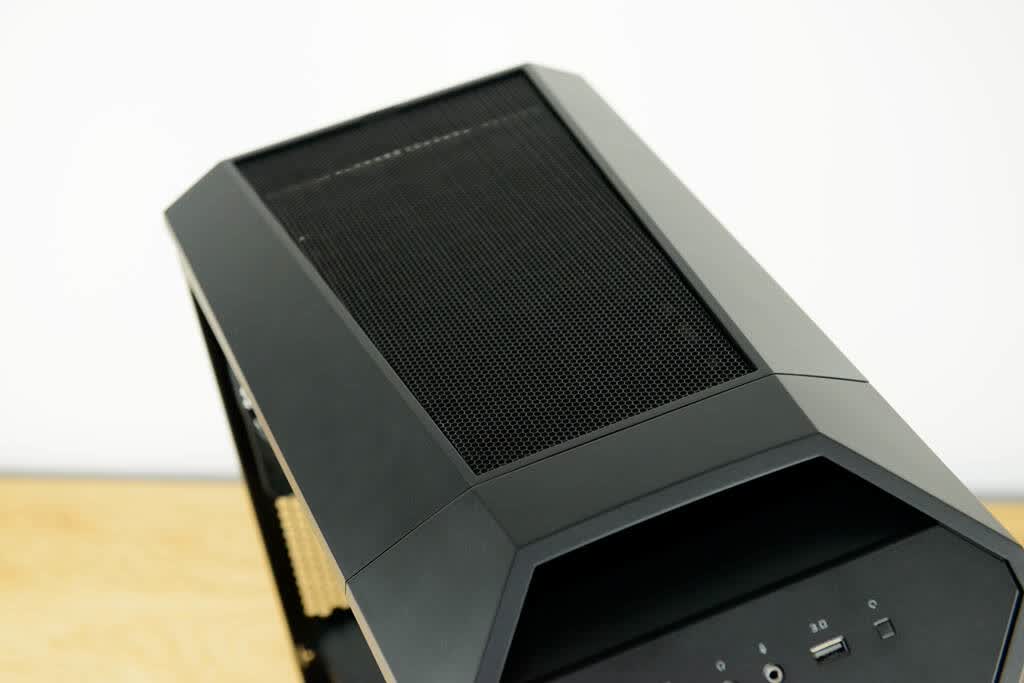

机箱顶部的进风口和把手，可以方便提起来搬动机箱。
机箱顶部的盖板，磁铁吸附，方便拆装。

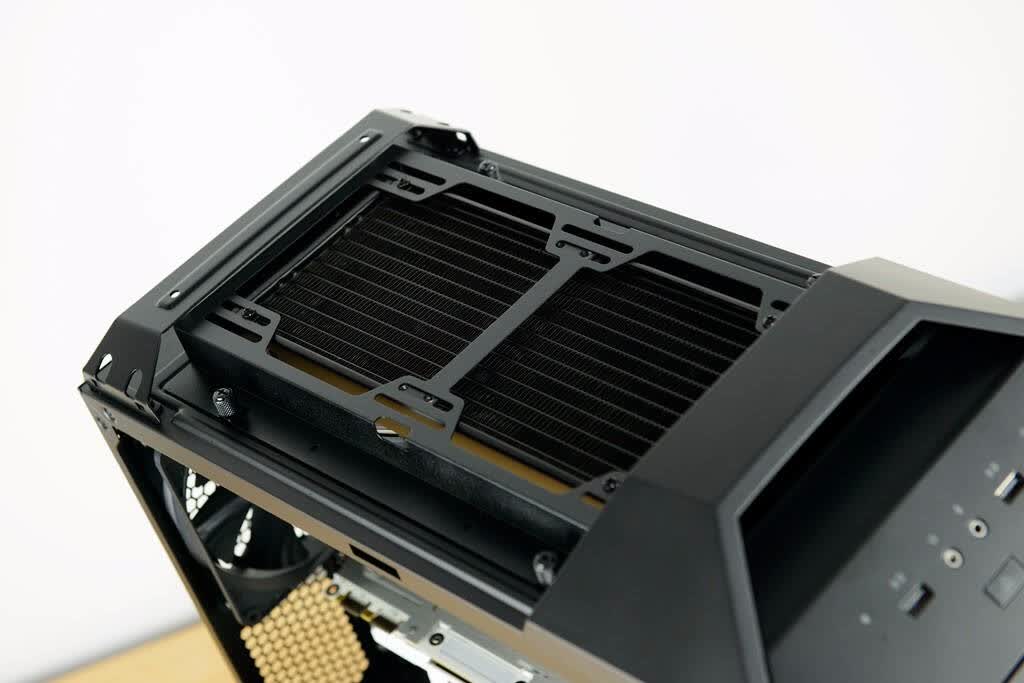

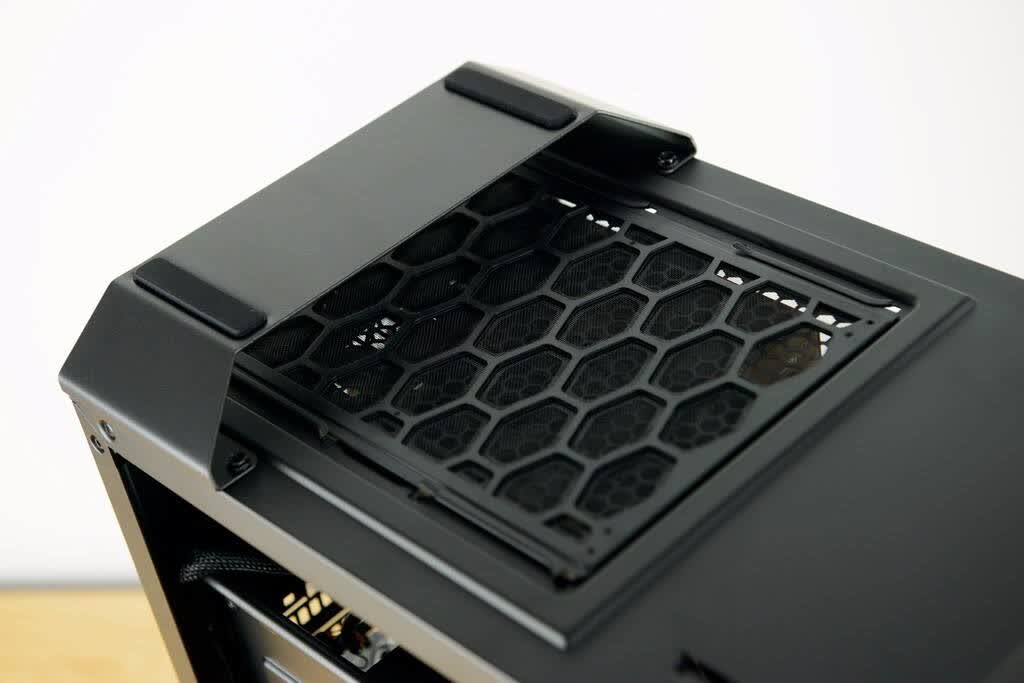

移除顶部盖板后，可以看到下面可以安装240或280冷排，且冷排支架也是可以拆装的，便于安装冷排和风扇。

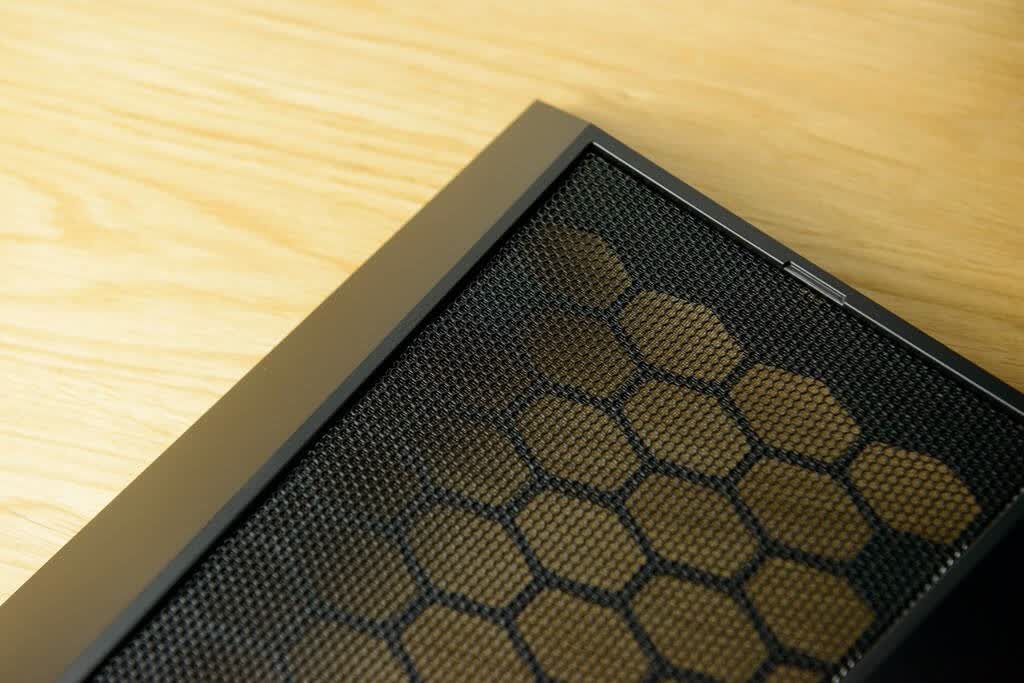

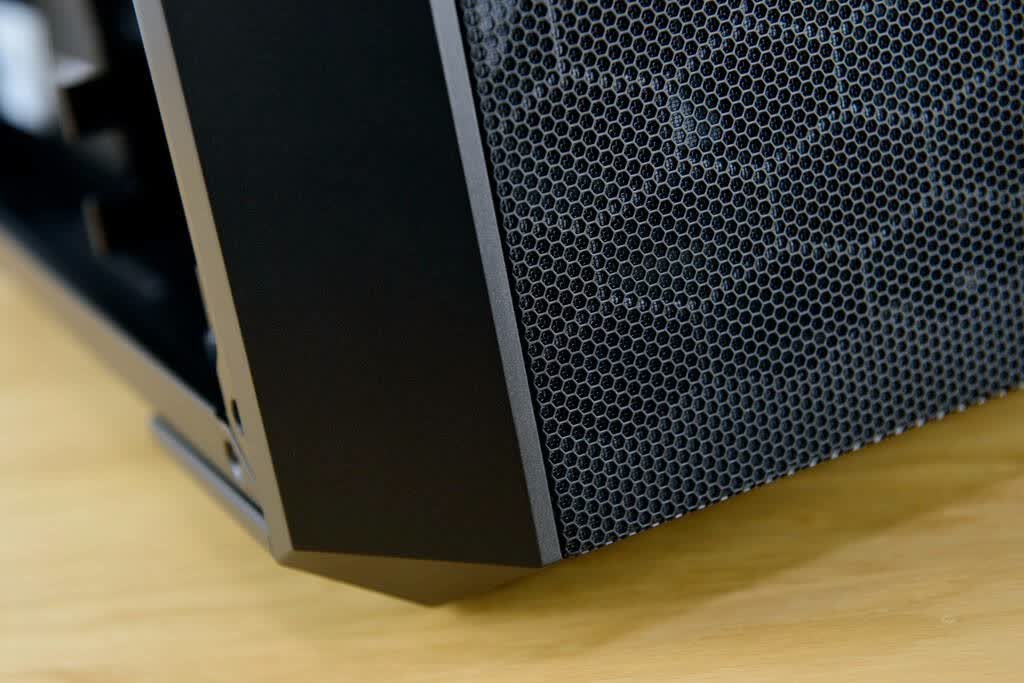

Master Case Pro 3所采用的滤网，开孔均匀，防尘能力有待时间考验。
机箱前面板上留有一个光驱位，可以安装光驱或其他前置设备。

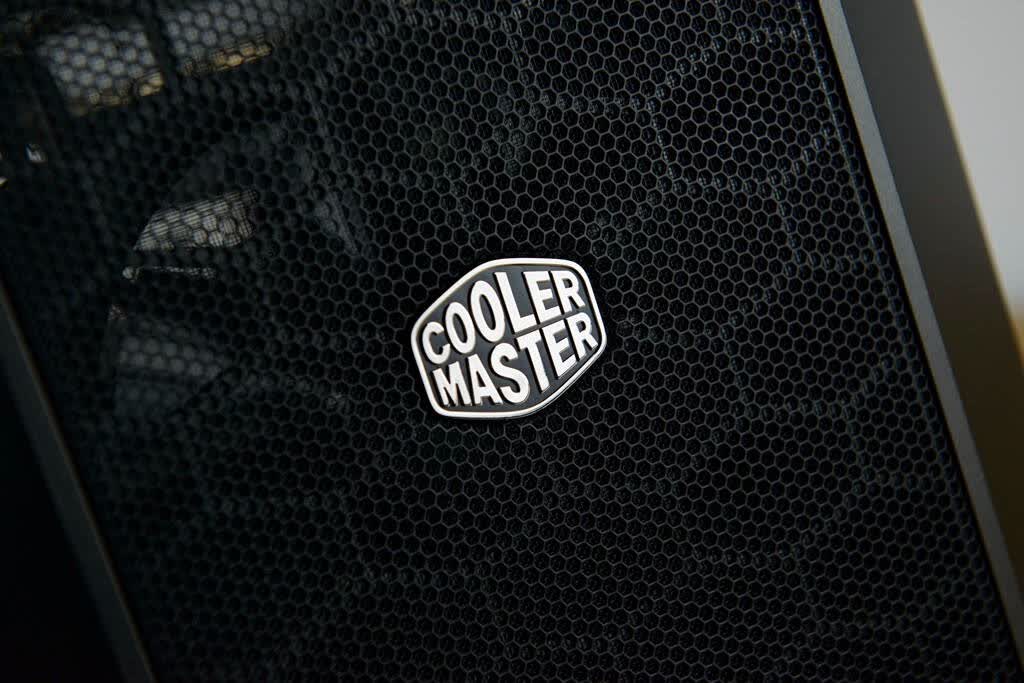

前面板上的酷冷至尊的logo。
机箱底部。
可以看到脚垫设计同样采用了类似Maker 5的设计元素，金属底座加防滑脚垫，给人稳重的感觉。

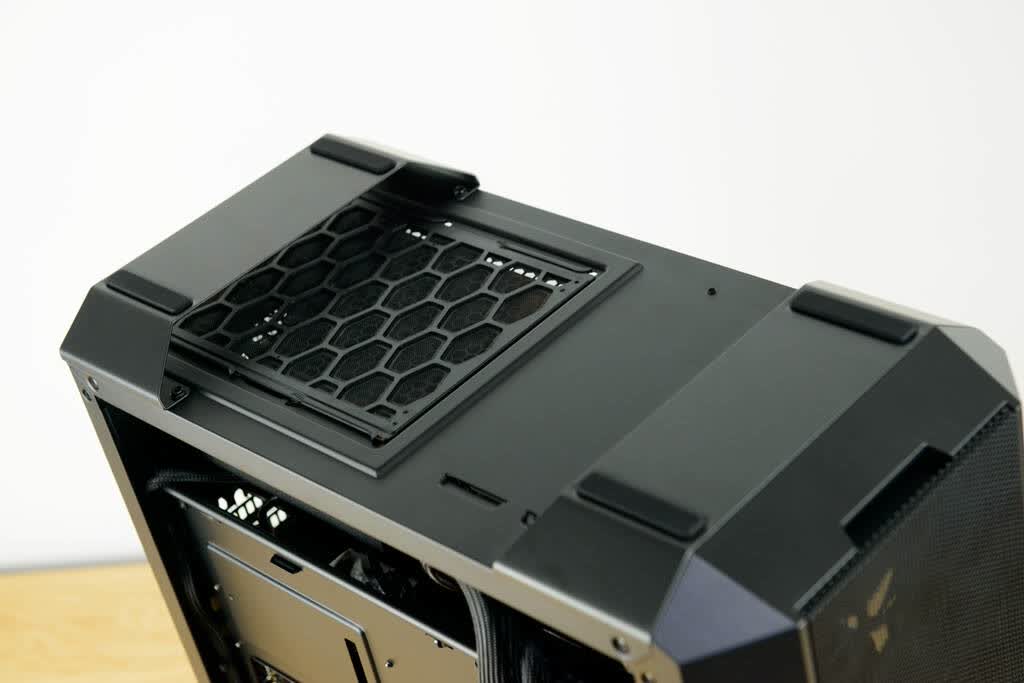

为下置电源设计的防尘滤网，可以很方便的拆装和清洁。
防滑脚垫细节。

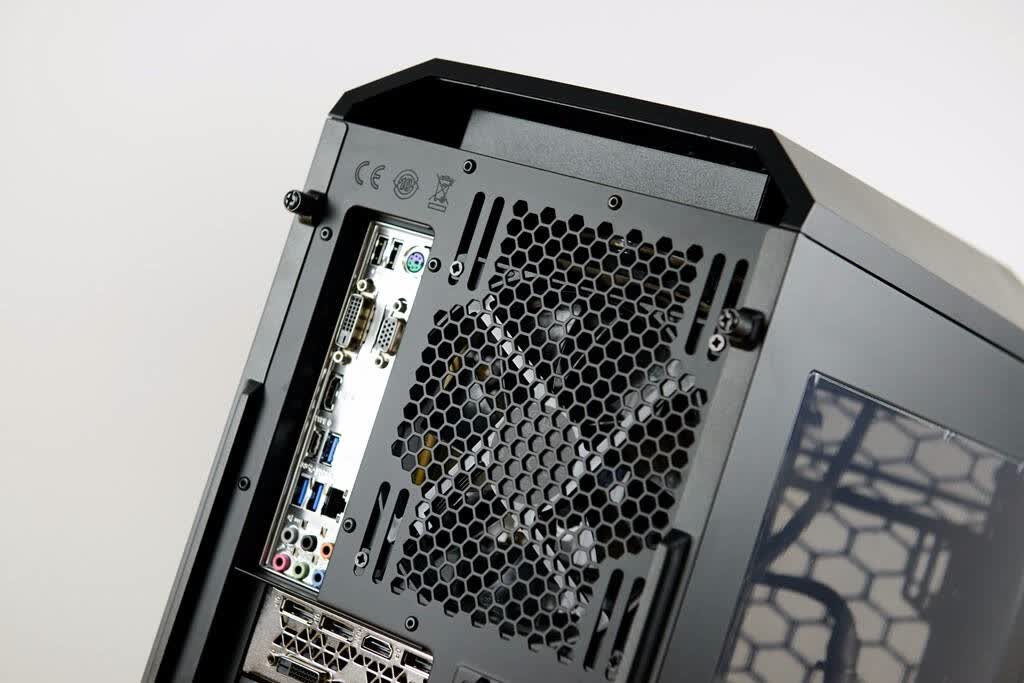

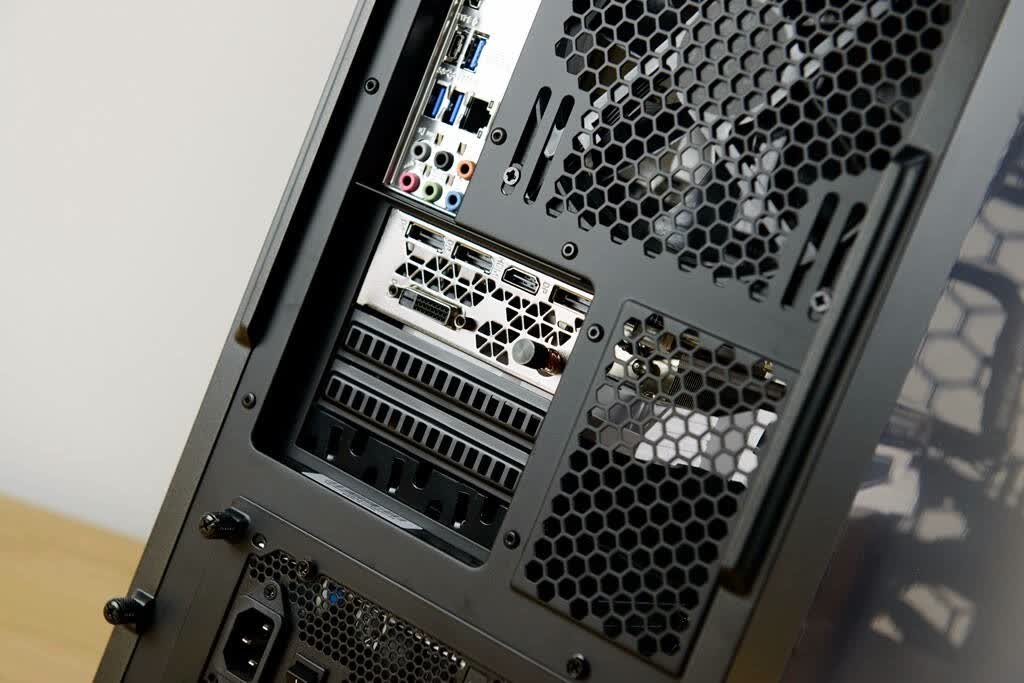

主板背部接口和后置排风风扇，预装了1枚14cm的风扇，由于朋友着手于性价比，所以就暂时没有进行更换了，后面使用觉得还比较静音。
5个PCI插槽，扩展能力有一定保障。

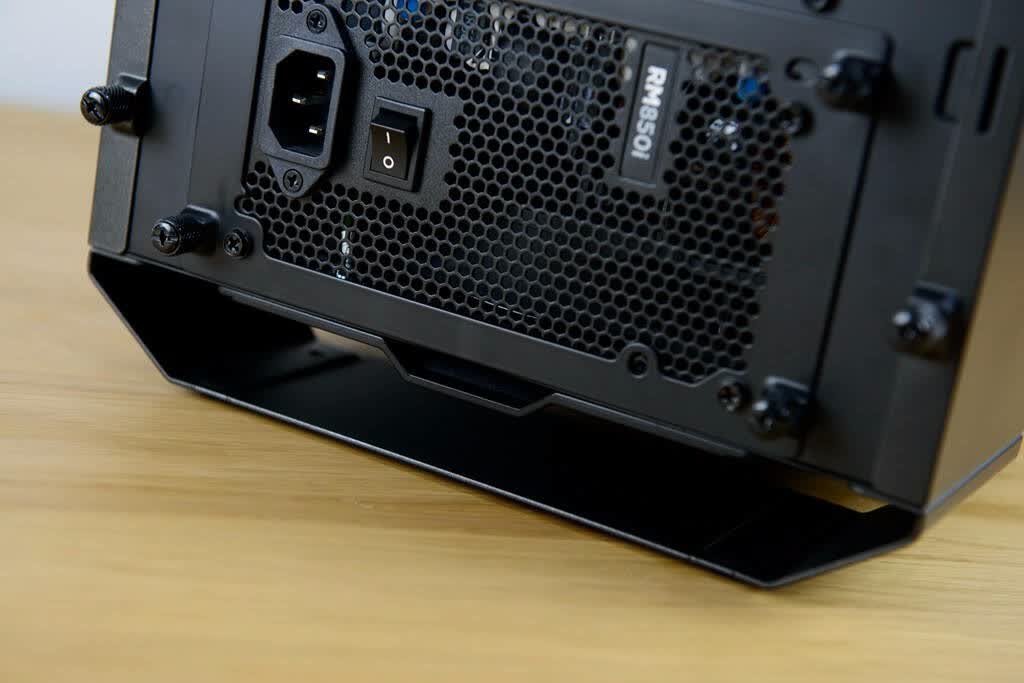

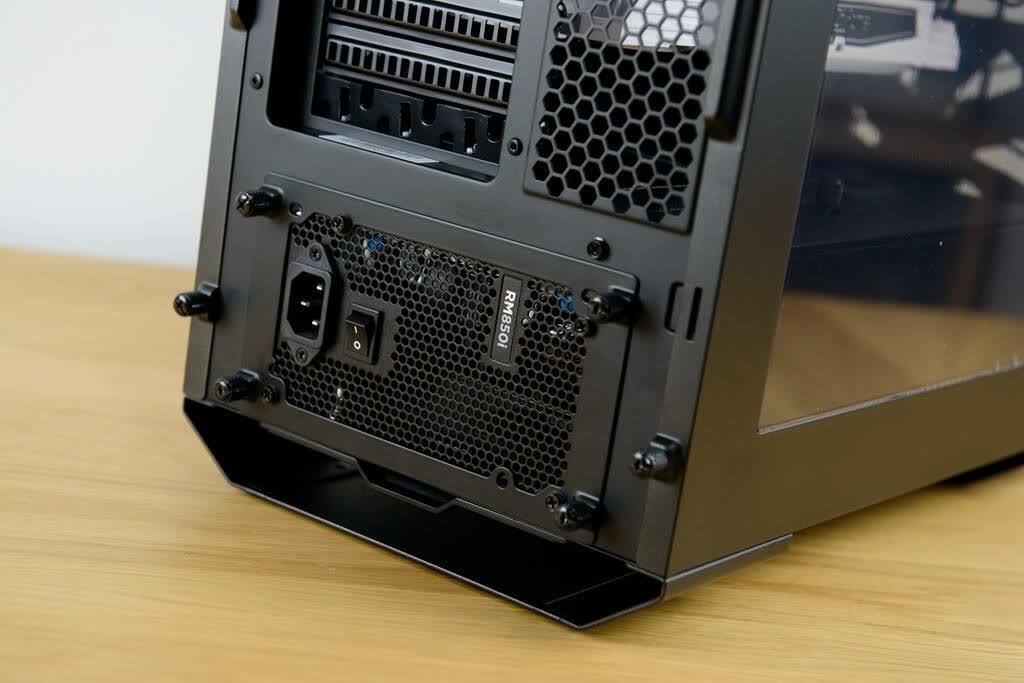

下置电源，安装在电源支架上，拆装时只需要拧下支架上的手拧螺丝即可。

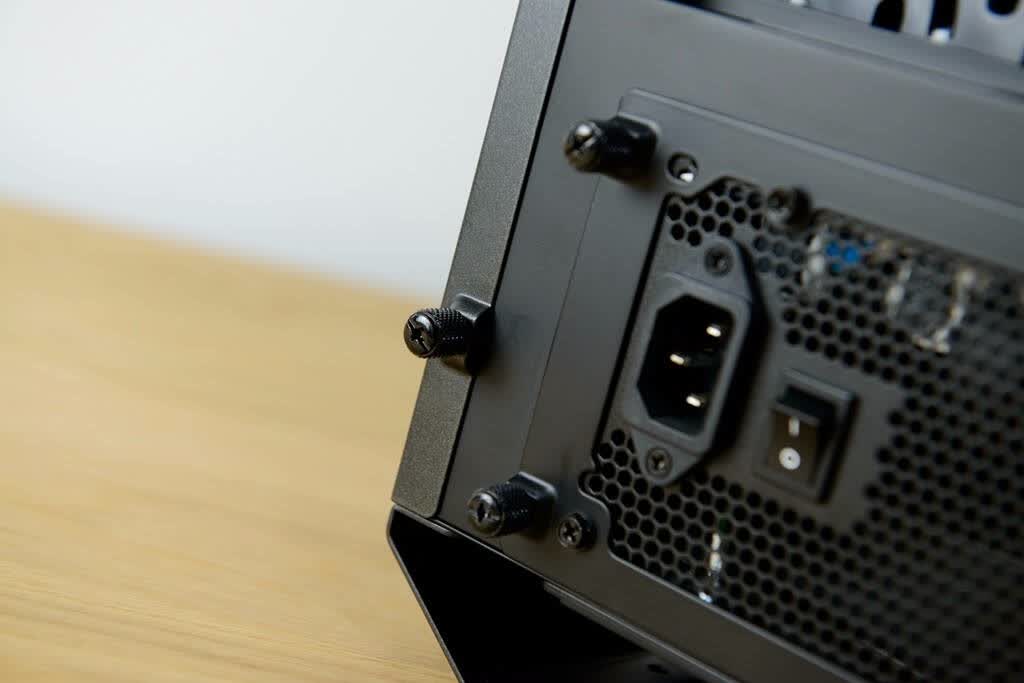

手拧螺丝和电源安装支架细节。

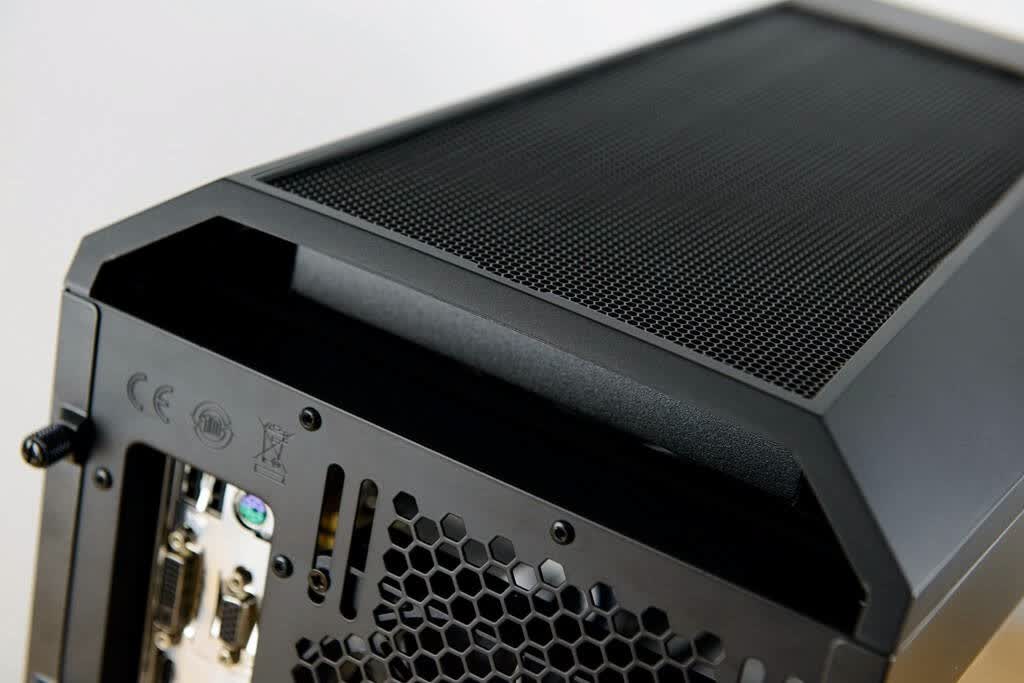

机箱背部上部的提手。

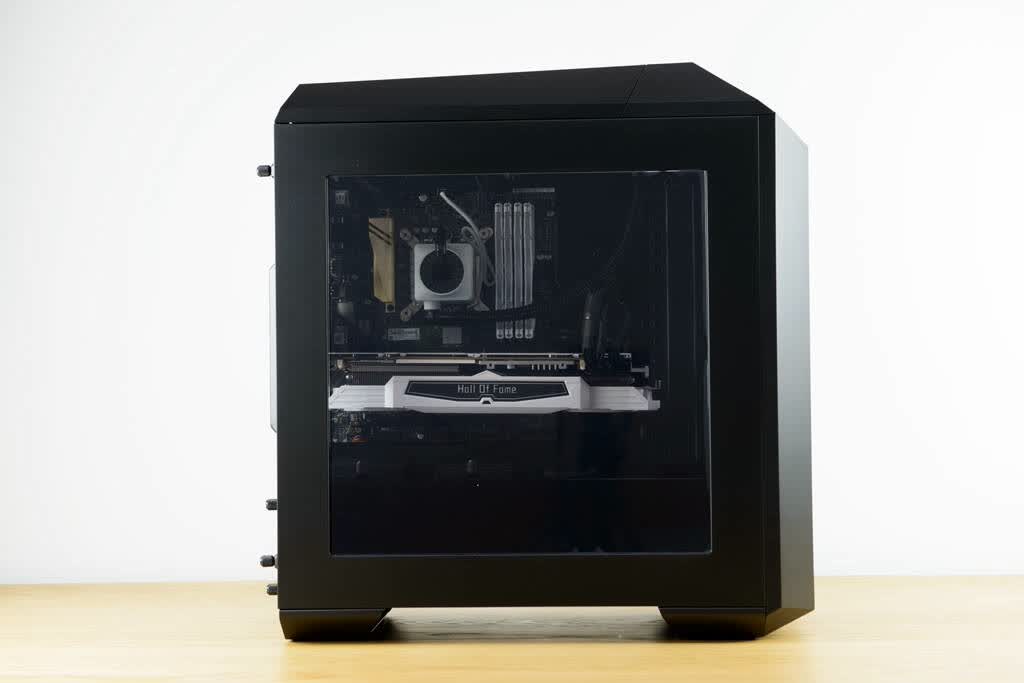

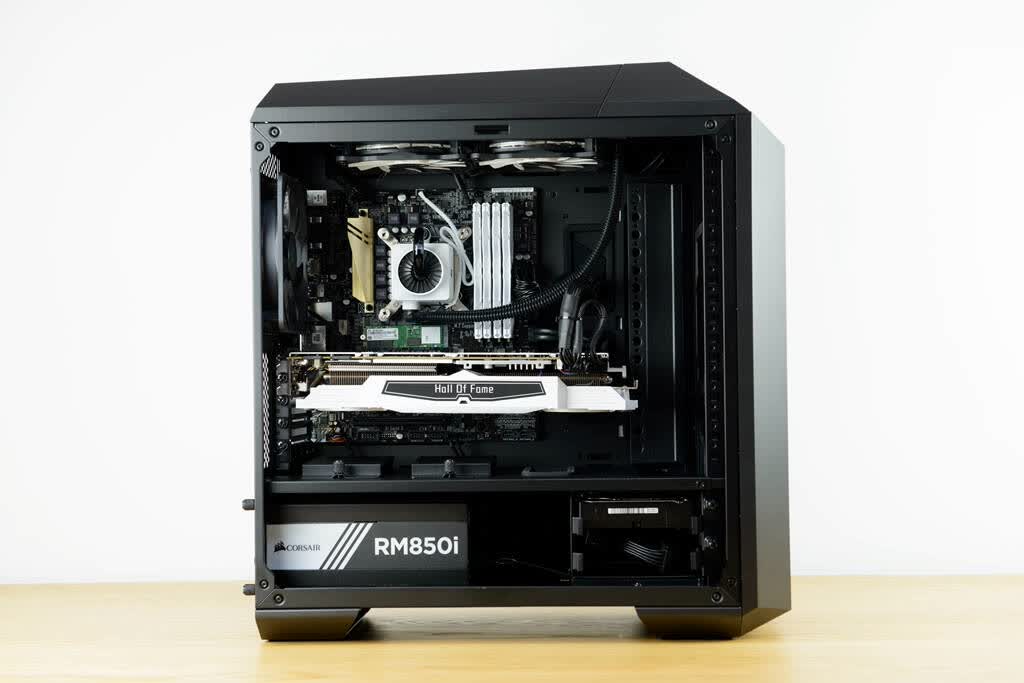

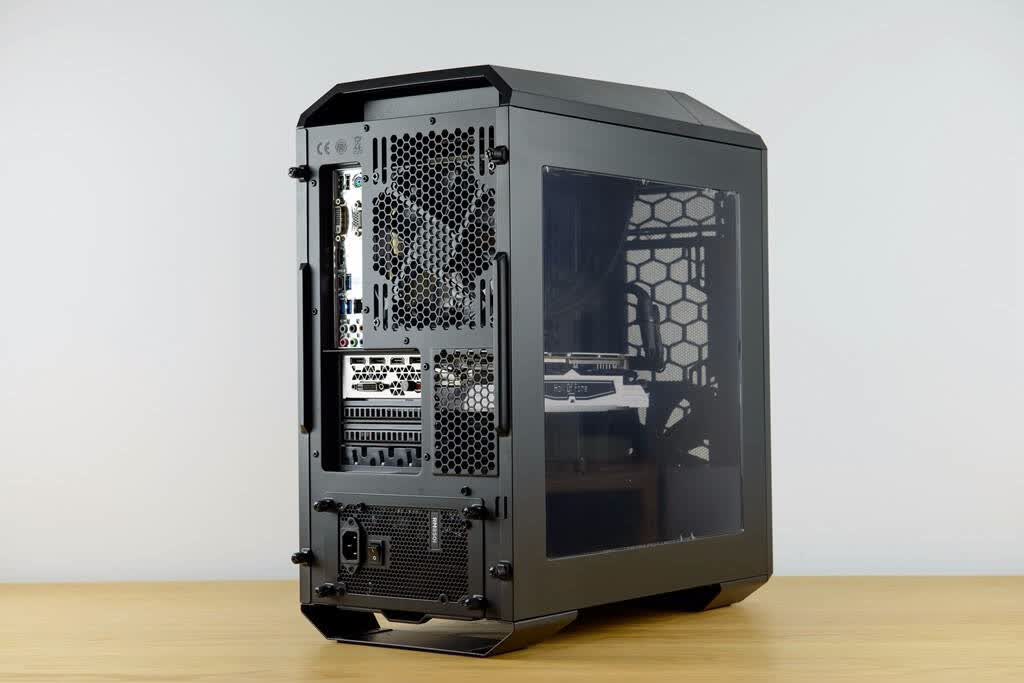

机箱右侧面，通过侧透板可以清晰看到内部的配置。

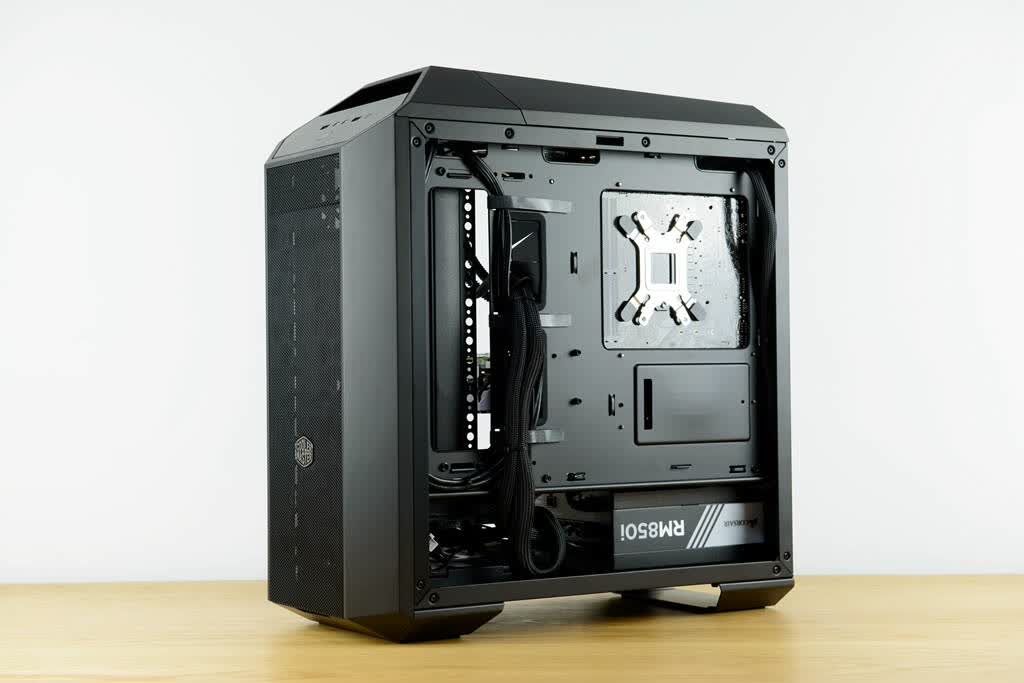

拆掉侧板后。

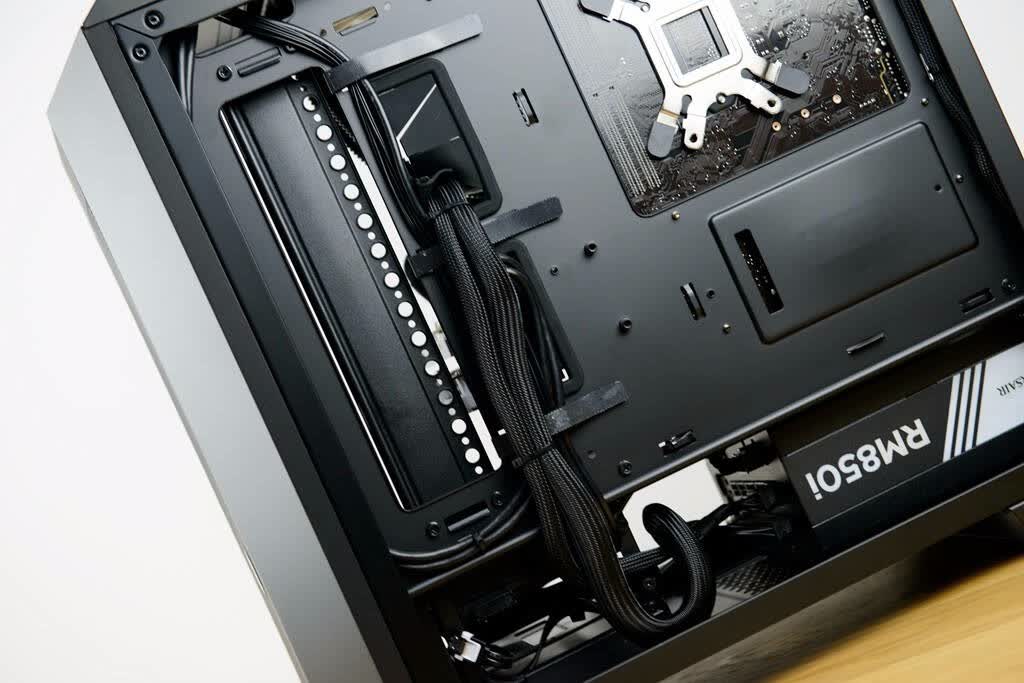

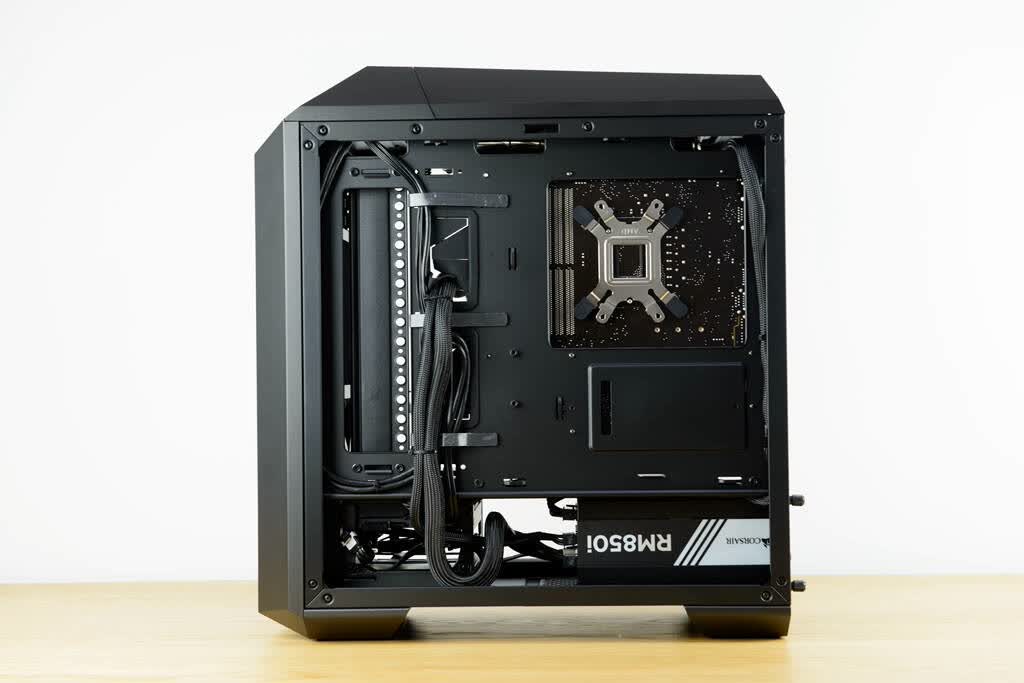

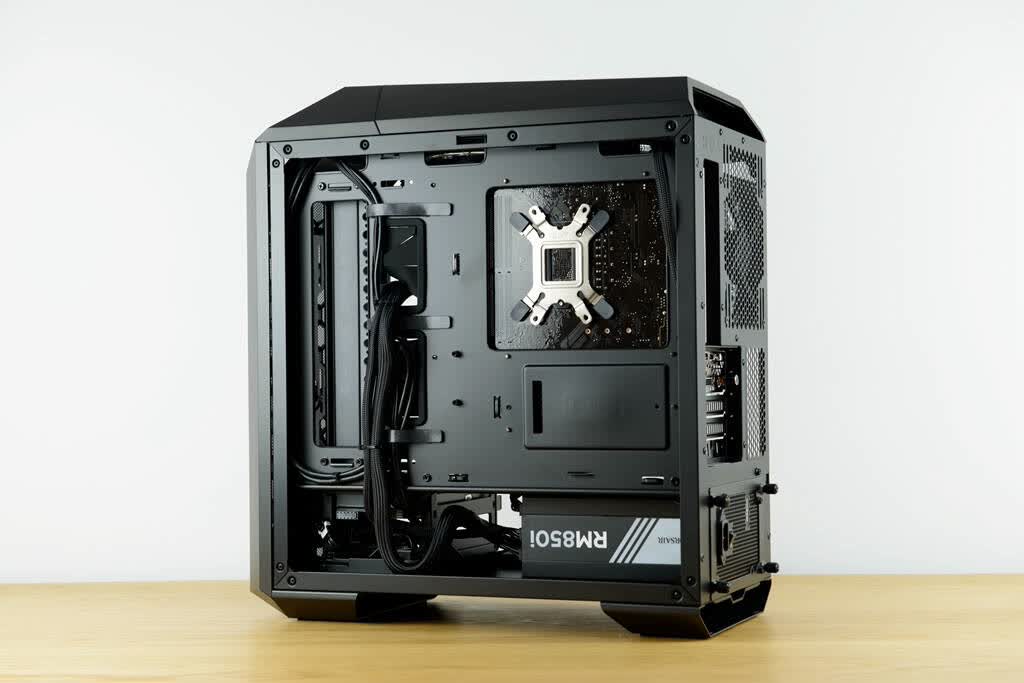

背线部分，虽然没有使用定制线，不过得益于良好的设计，背线相当清爽。

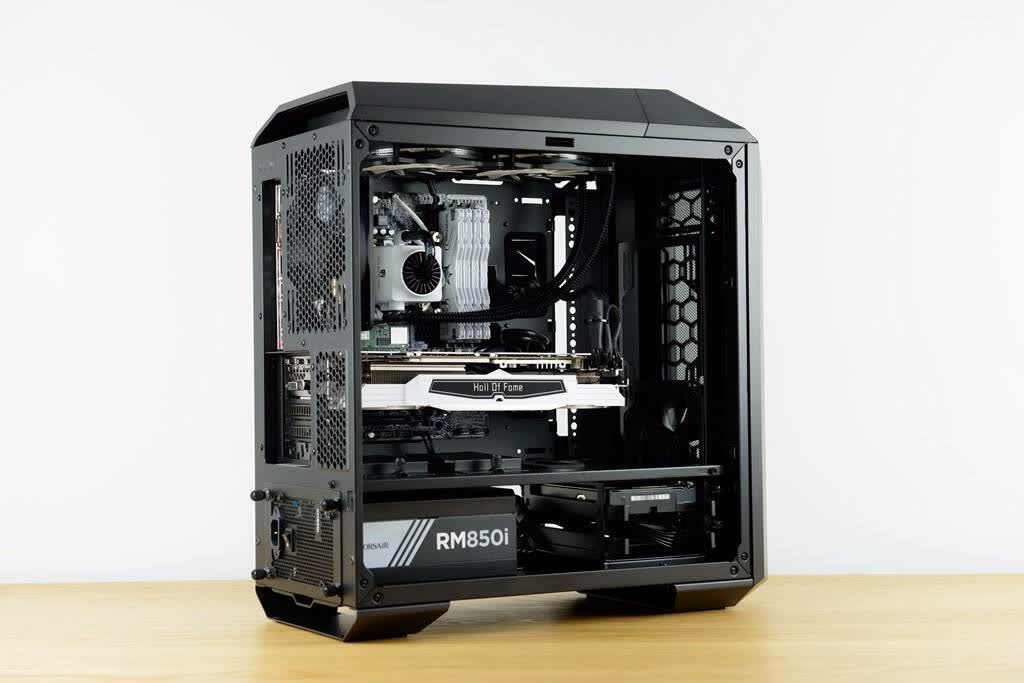

内部45°视角。

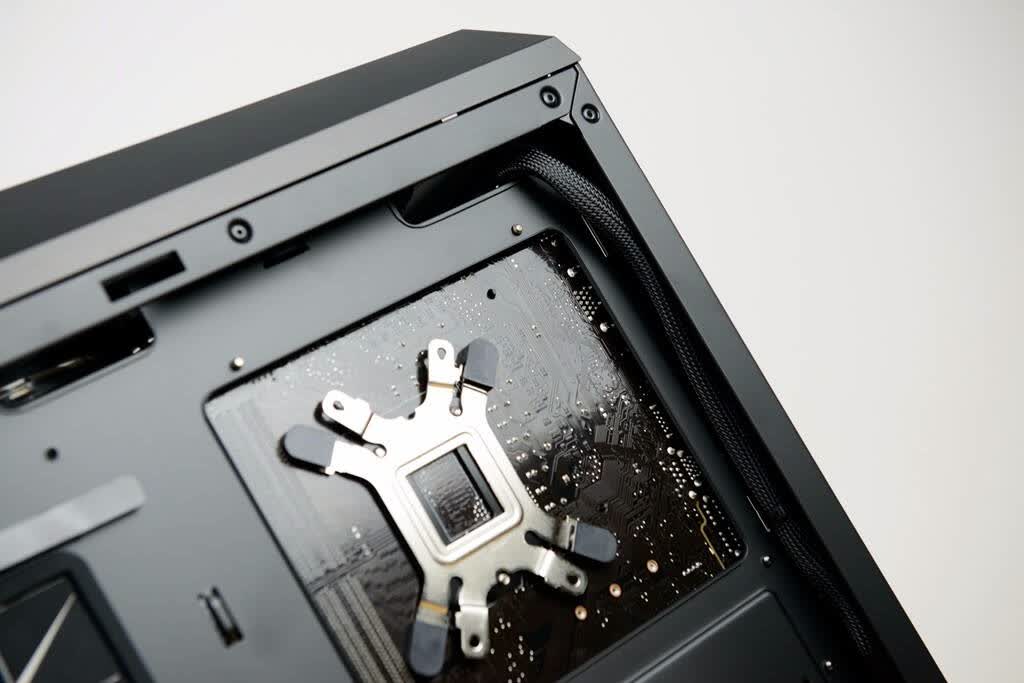

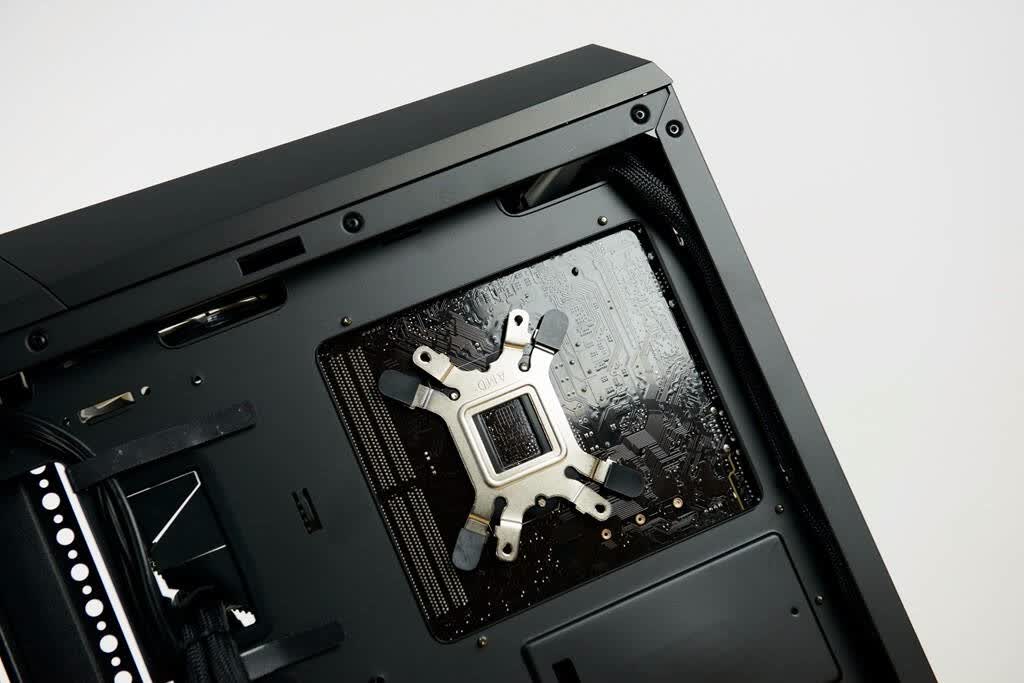

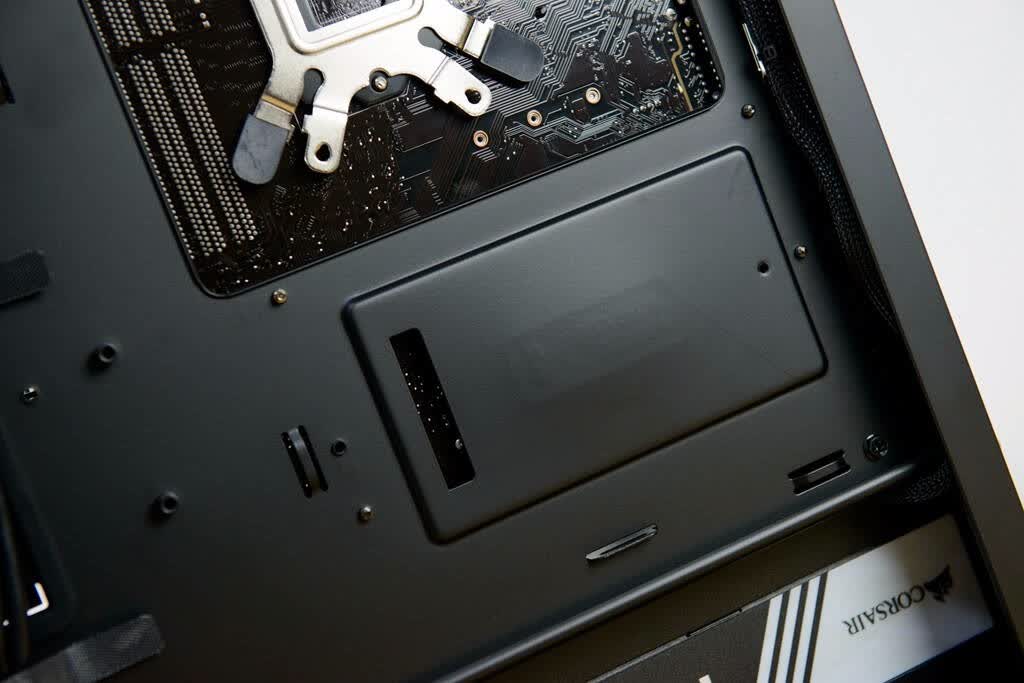

主板背部的开孔，位置合理，开孔也较大，方便拆装散热器。
以前背部硬盘位貌似取消了。
背线部分。

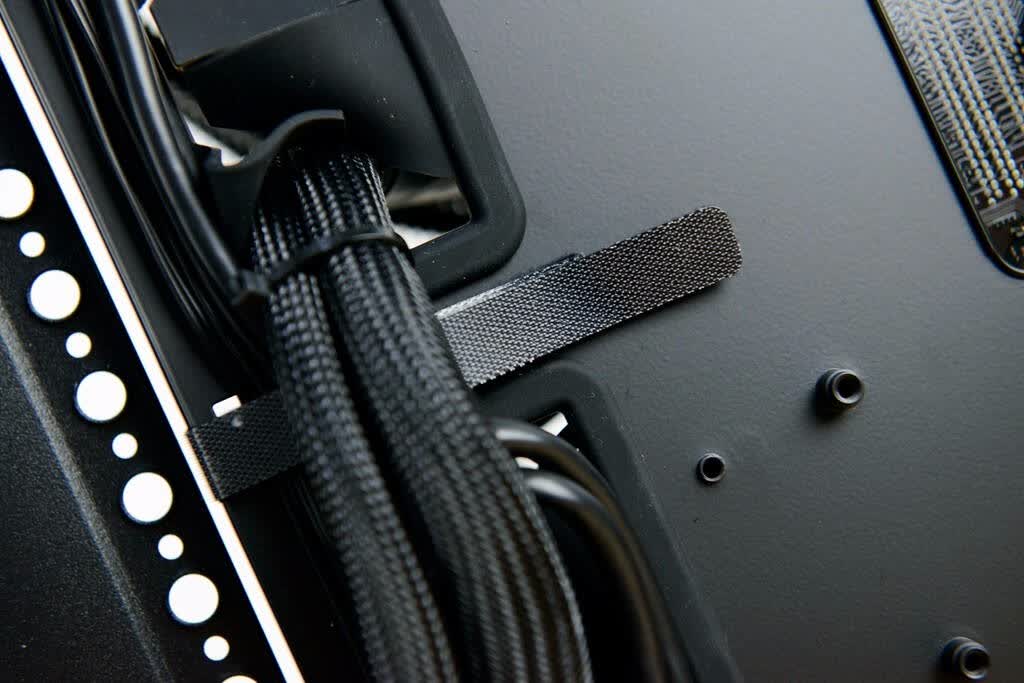

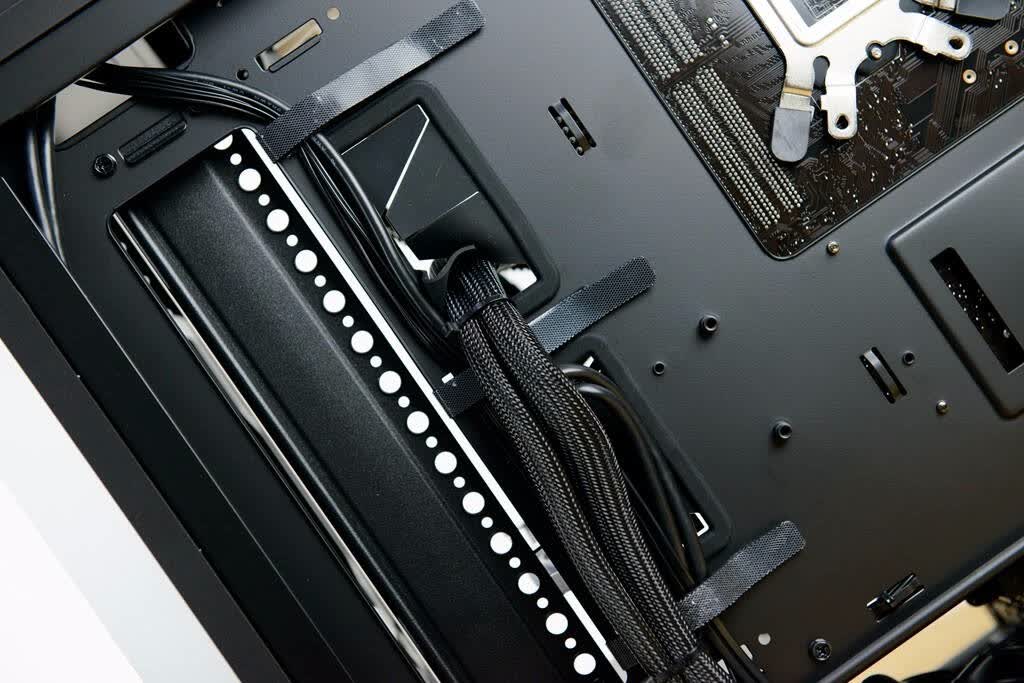

预装有魔术带，方便进行线缆整理。
CPU供电从机箱边角走，起到了隐藏线缆的作用。

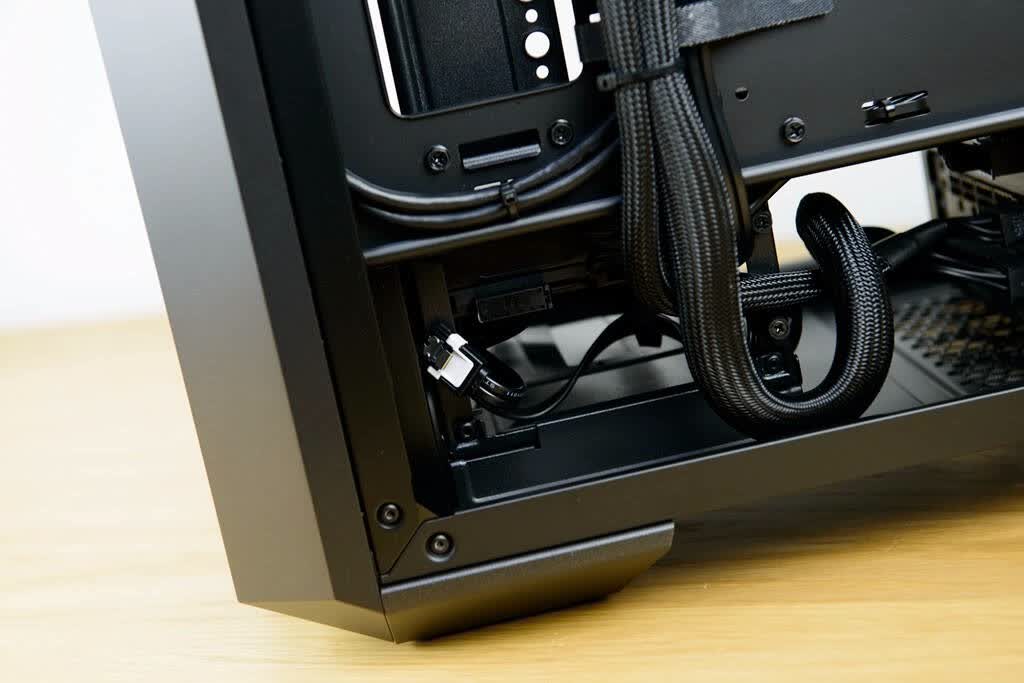

24pin主板供电和显卡供电汇聚在一起从底部连接至电源。

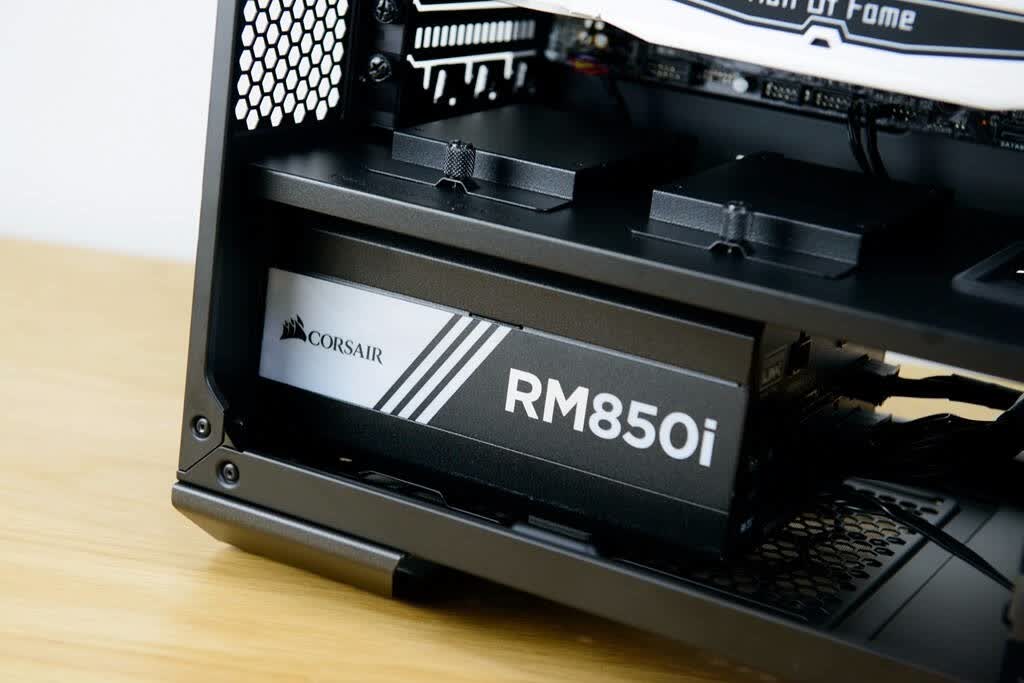

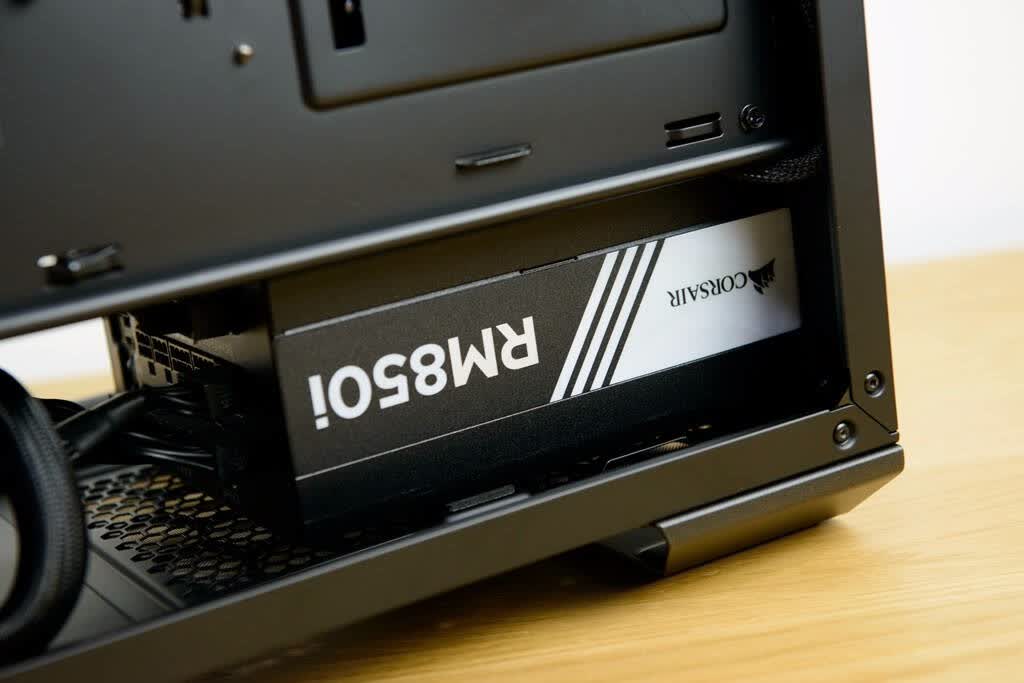

为了扩展需要选择的RM850i，可以看到Master Case Pro 3对长电源的支持很不错。

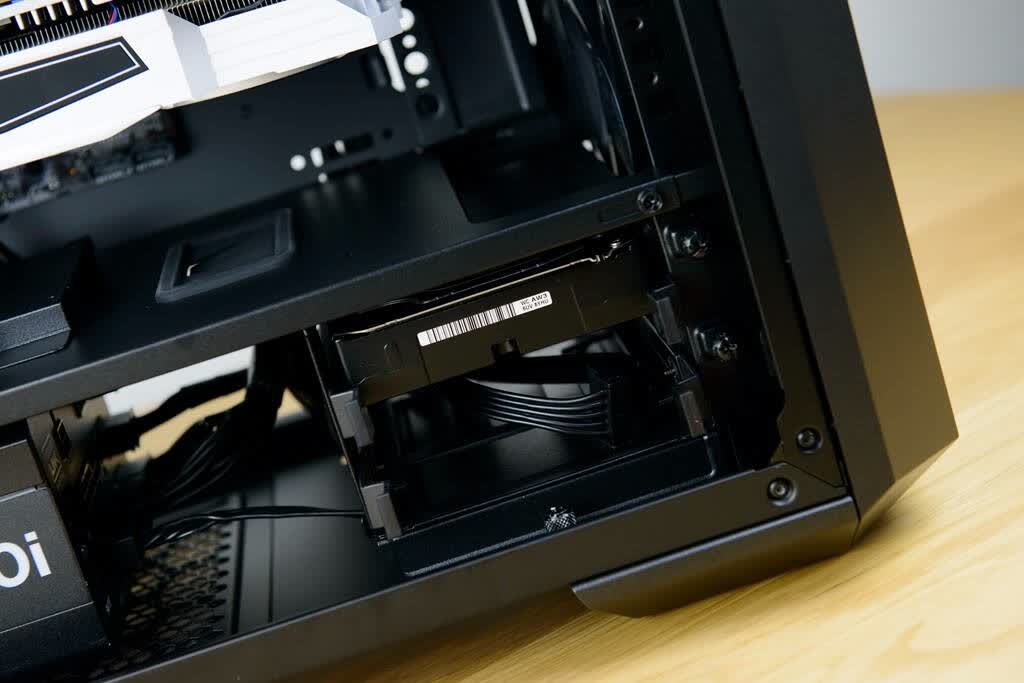

机箱底部的2个3.5寸硬盘位。

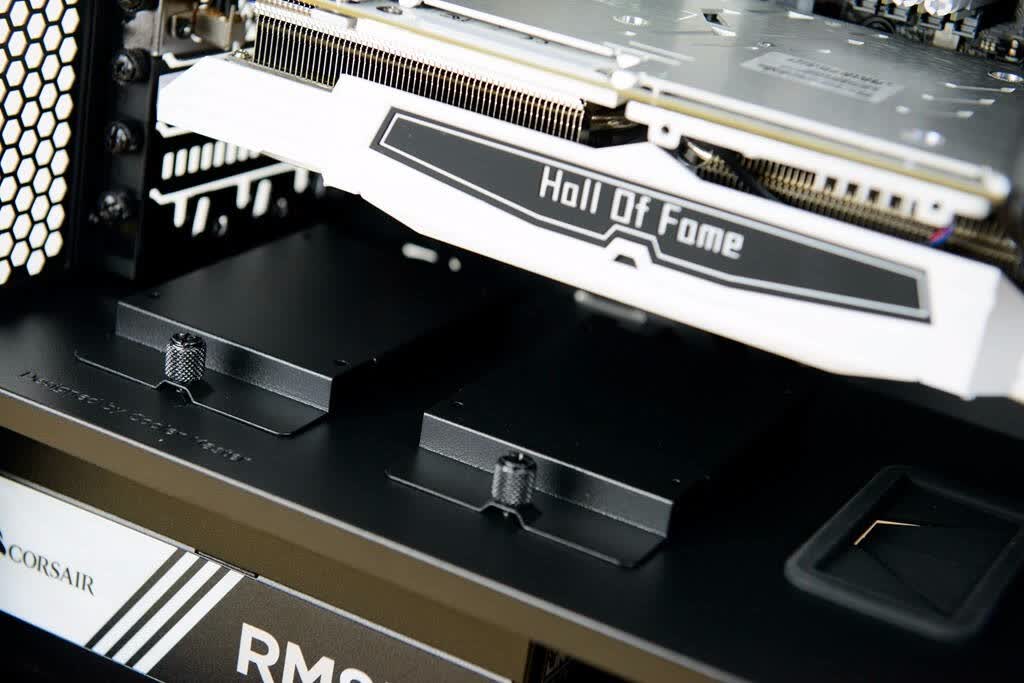

电源顶盖上可以安装2个2.5寸硬盘。

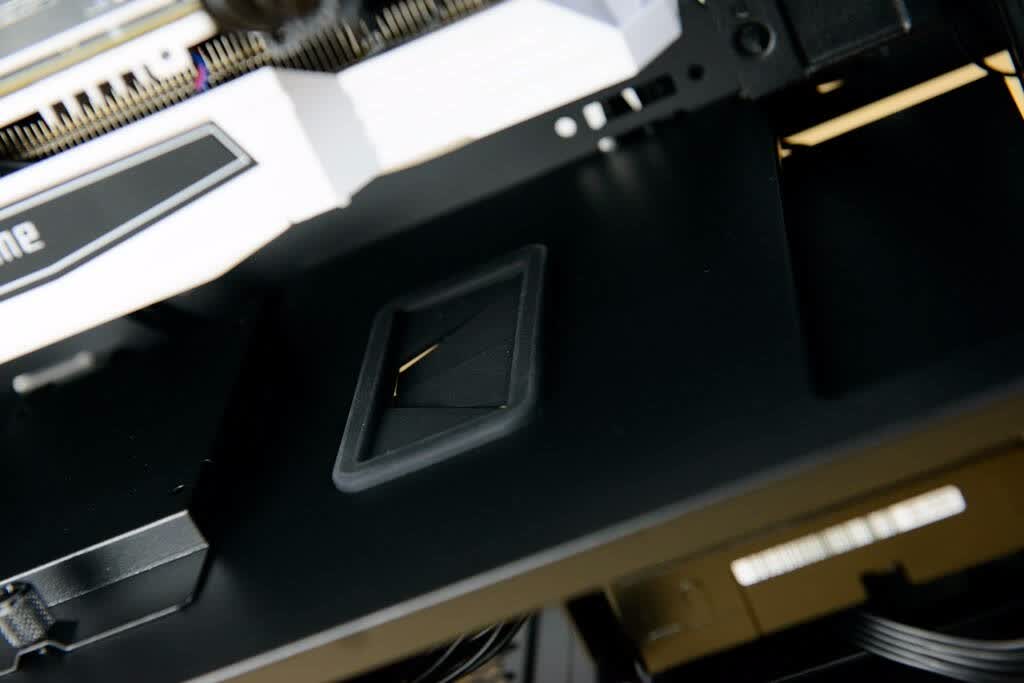

用于走线的开孔。

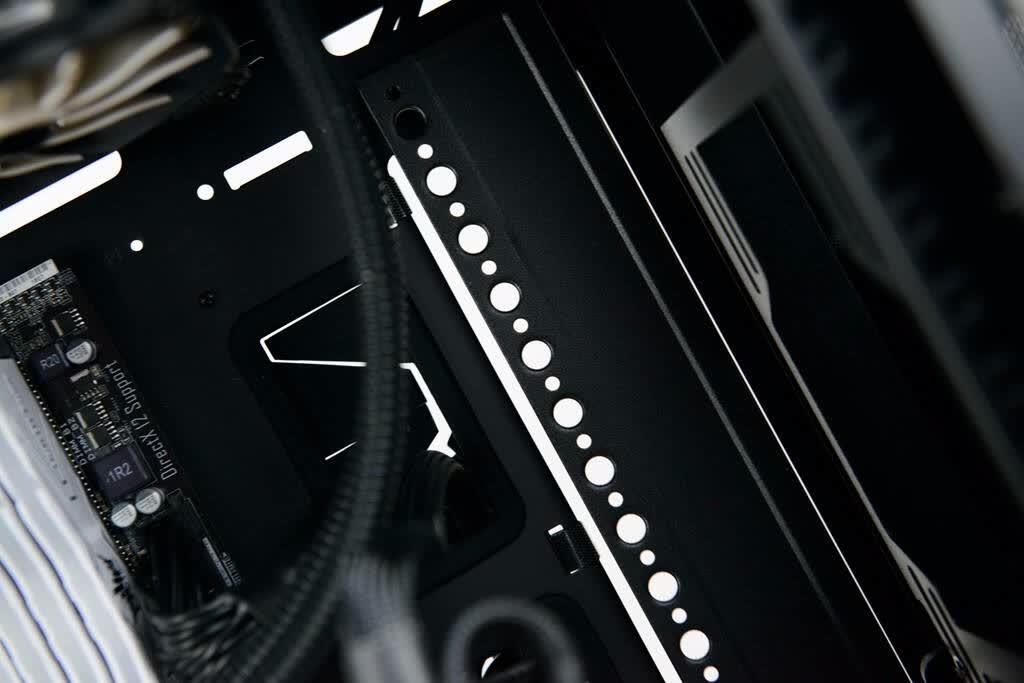

用于安装模块化部件的开孔。
此次装机以黑白为主色调，所以水冷散热器、内存和显卡都选用了白色。

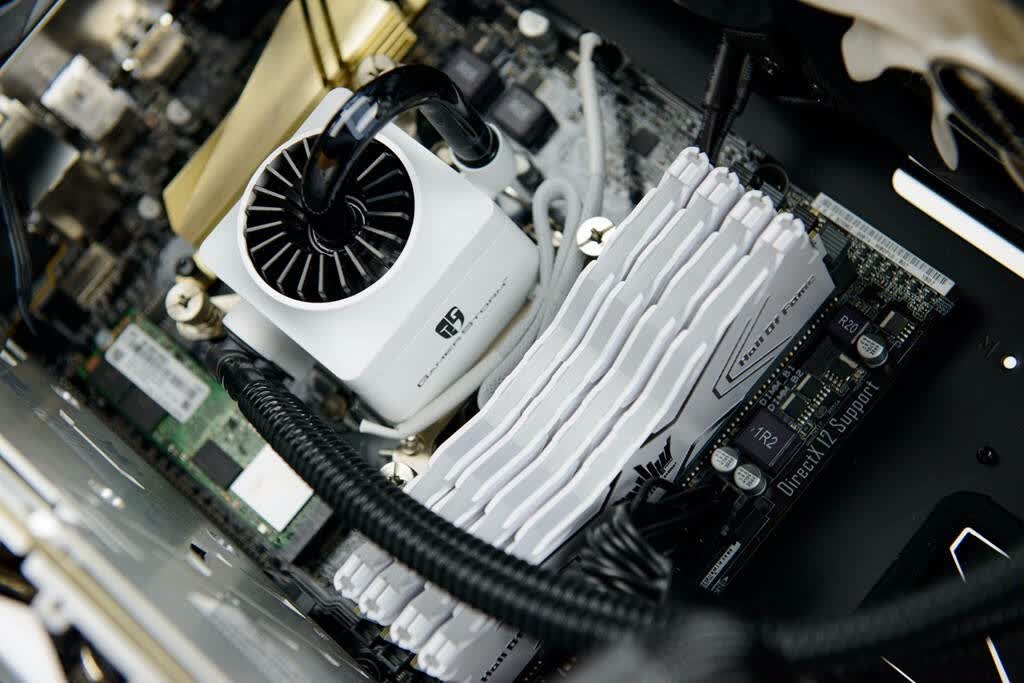

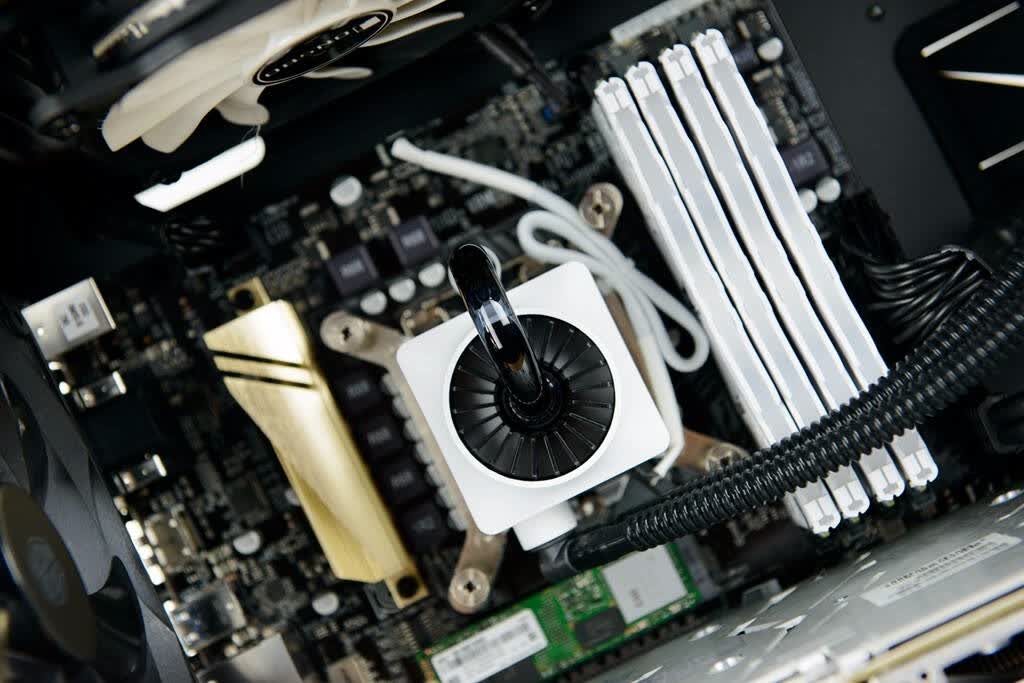

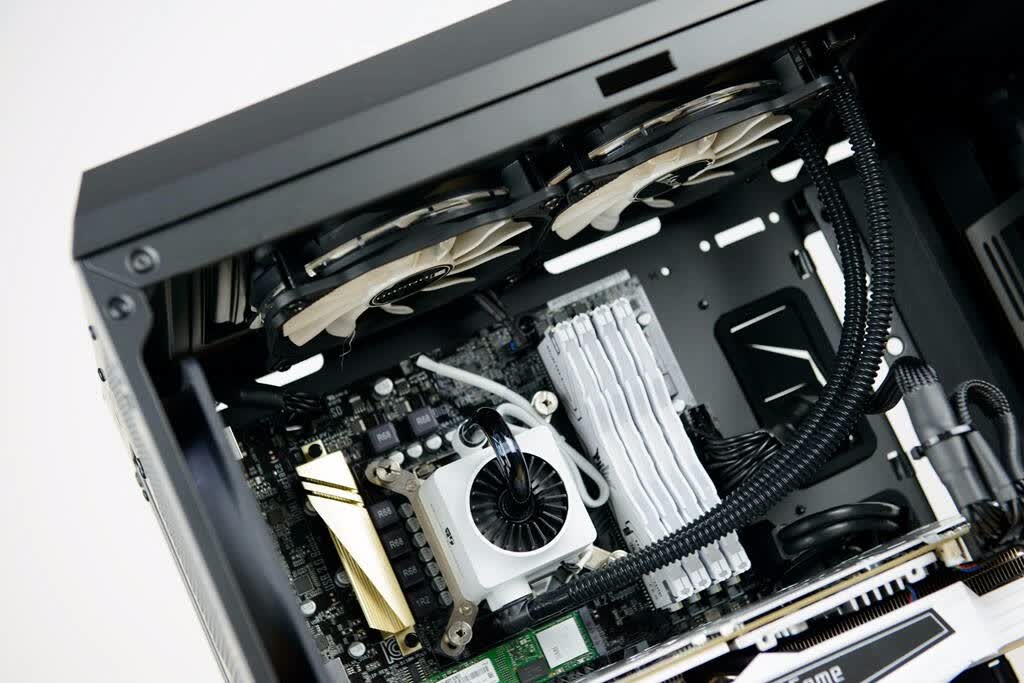

白色的船长240冷头和白色的HOF DDR4内存。

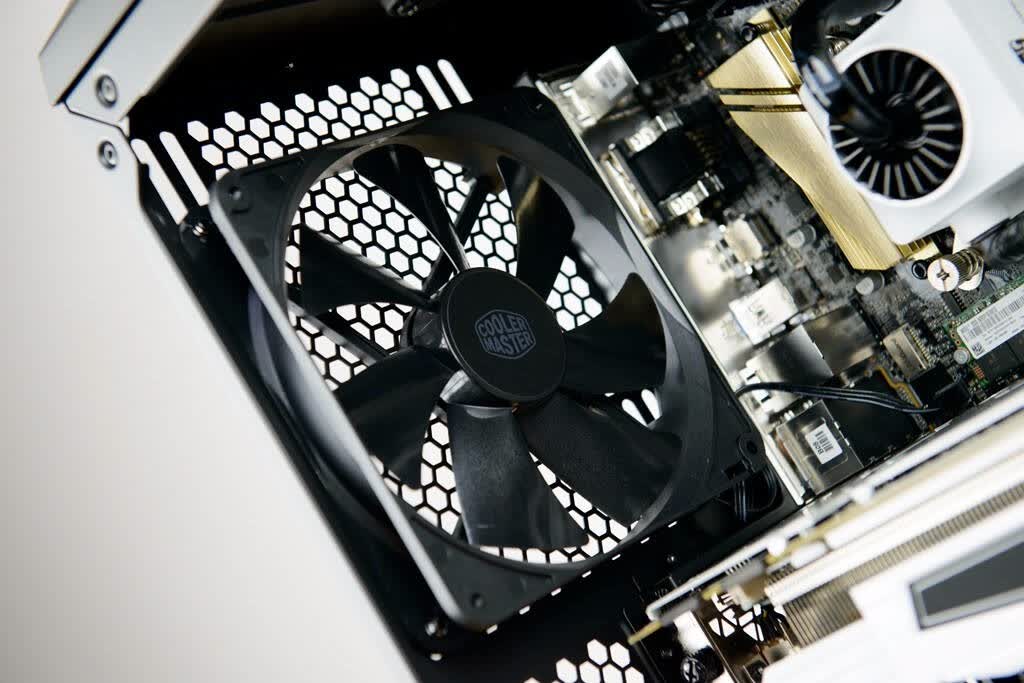

机箱后部的14cm排风风扇。
预装的前置14cm风扇。

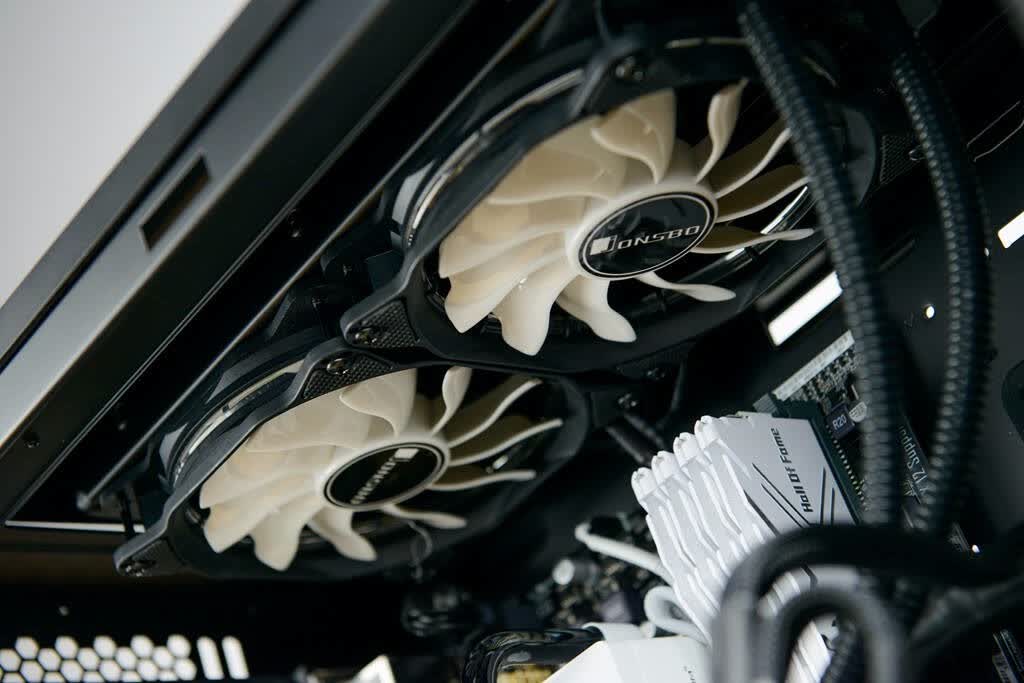

240冷排部分，风扇换成了乔思伯的白色日食风扇。

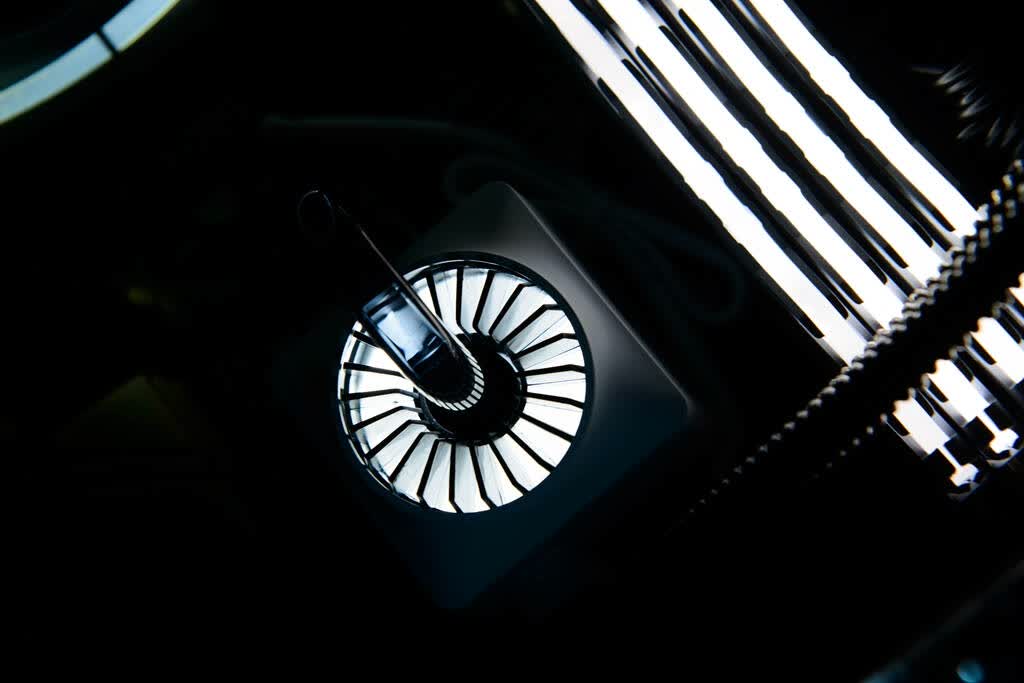

船长的水冷头确实漂亮。

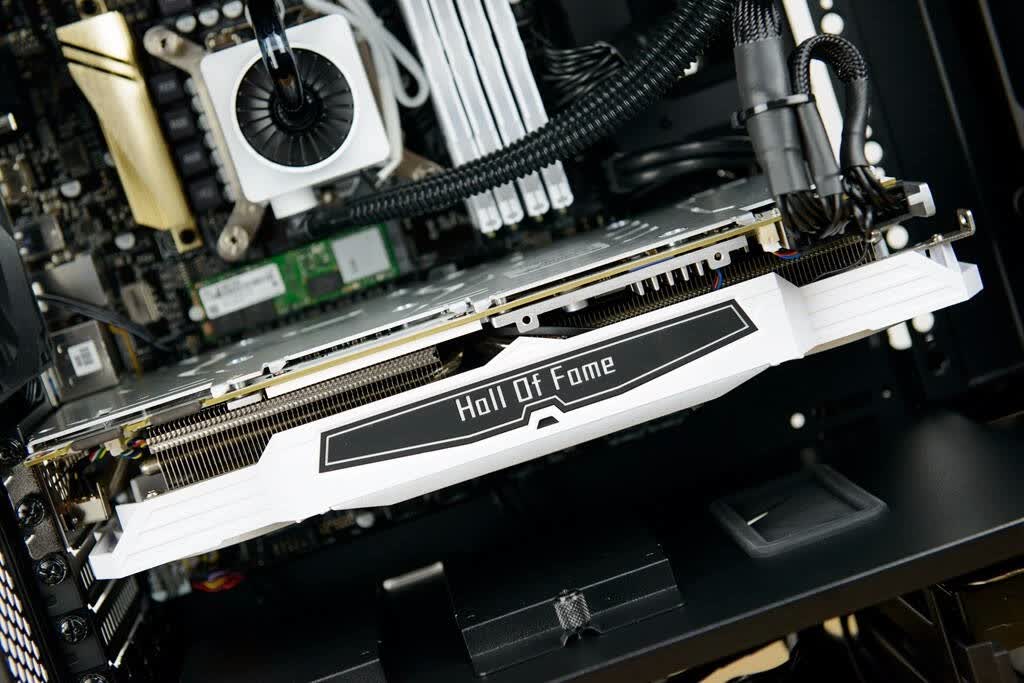

显卡的信仰灯，显卡也是黑白配色。

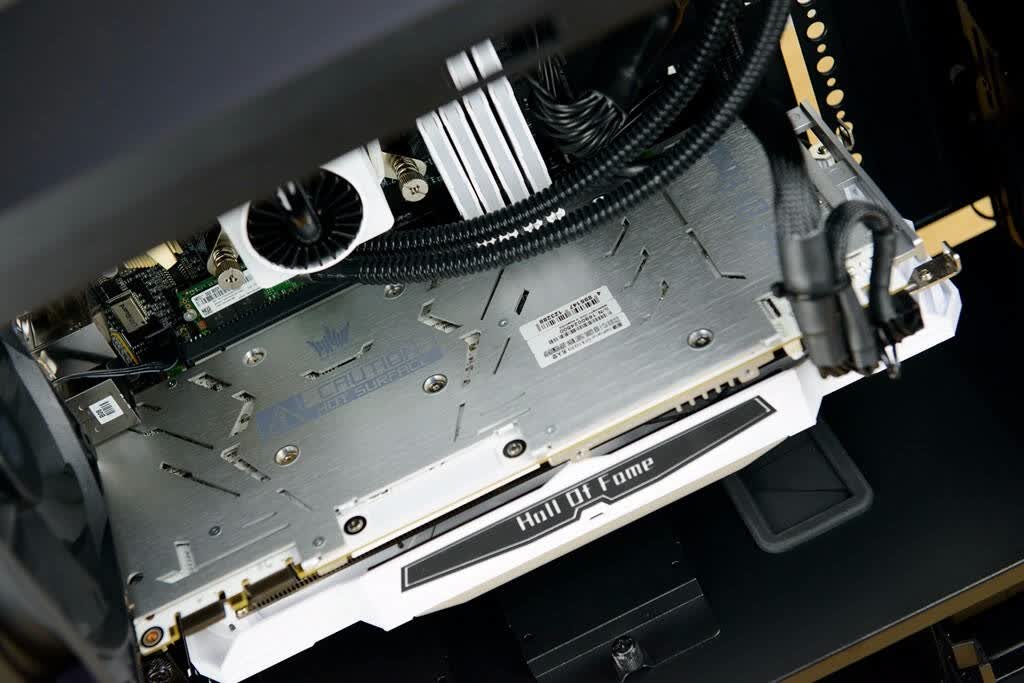

银色的显卡背板，金属拉丝质感不错。

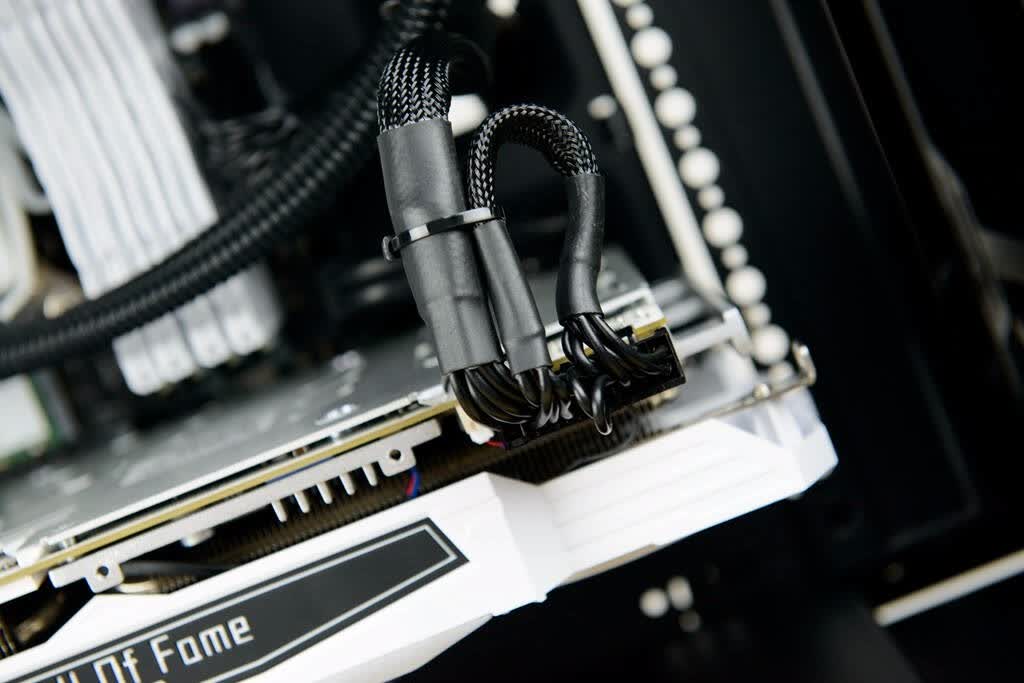

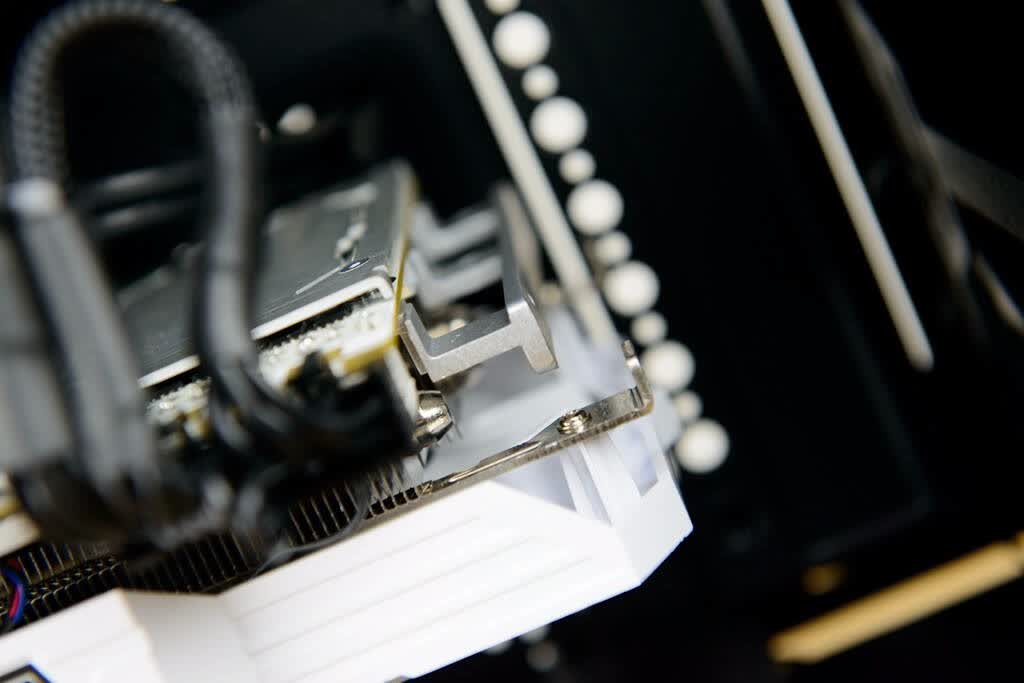

显卡为双8pin供电。
HOF GTX 1070内置的金属散热骨架，即起到了防止显卡弯曲的作用，又能传递热量。

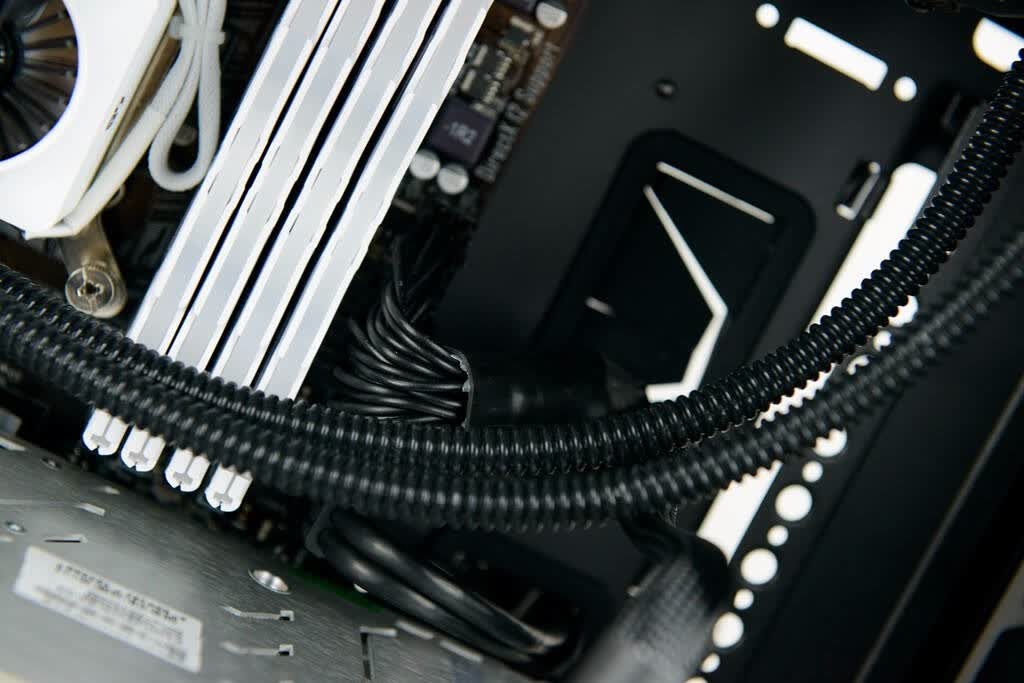

水冷管。

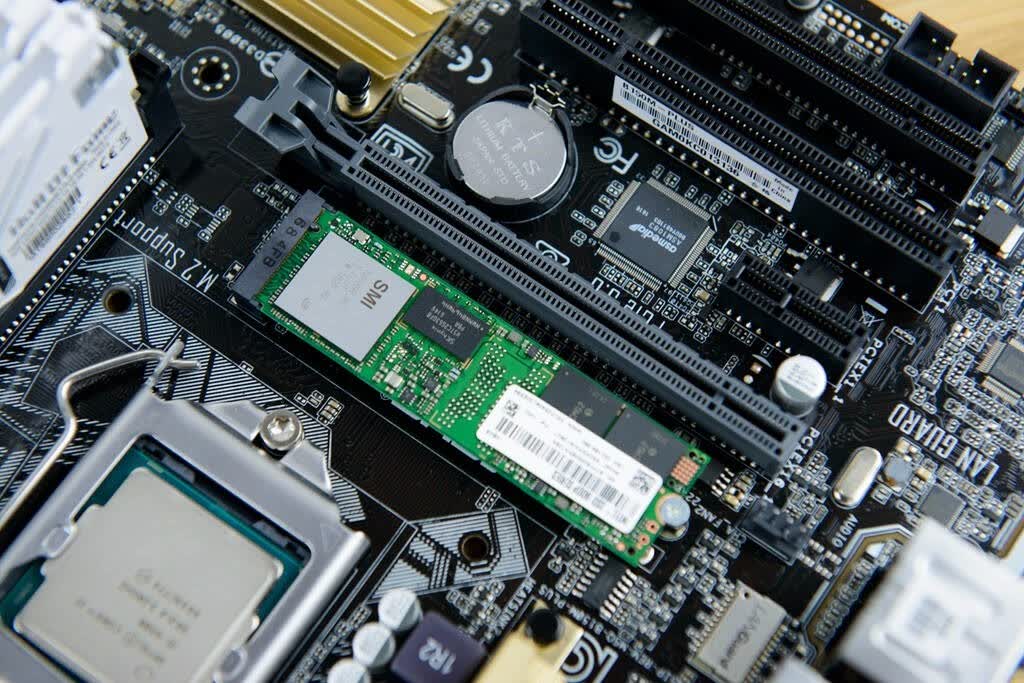

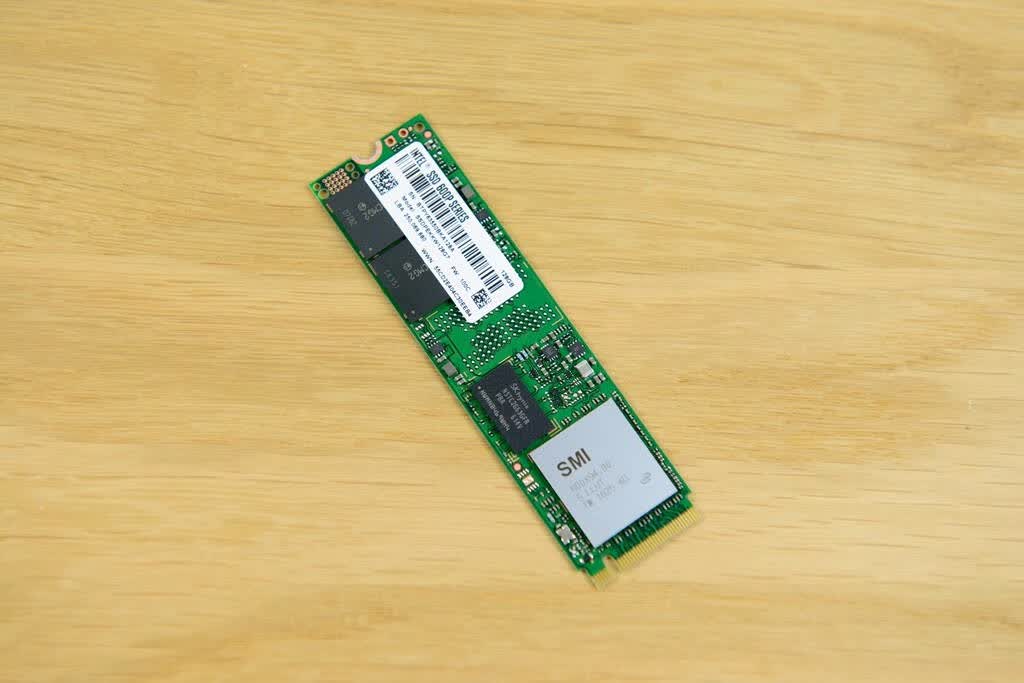

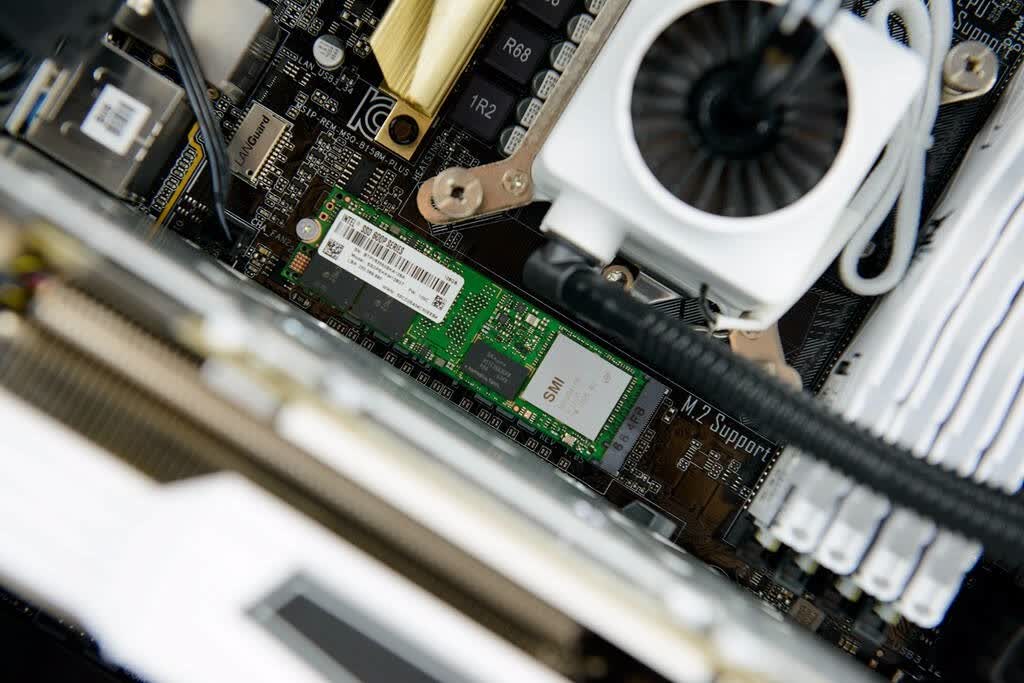

M.2接口的600P SSD。

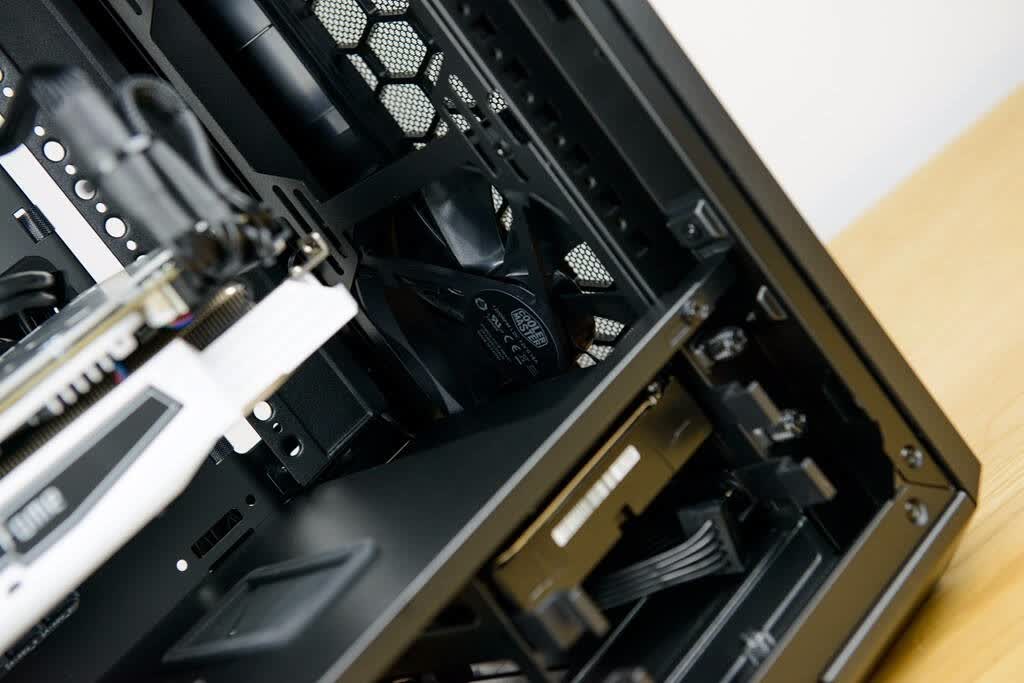

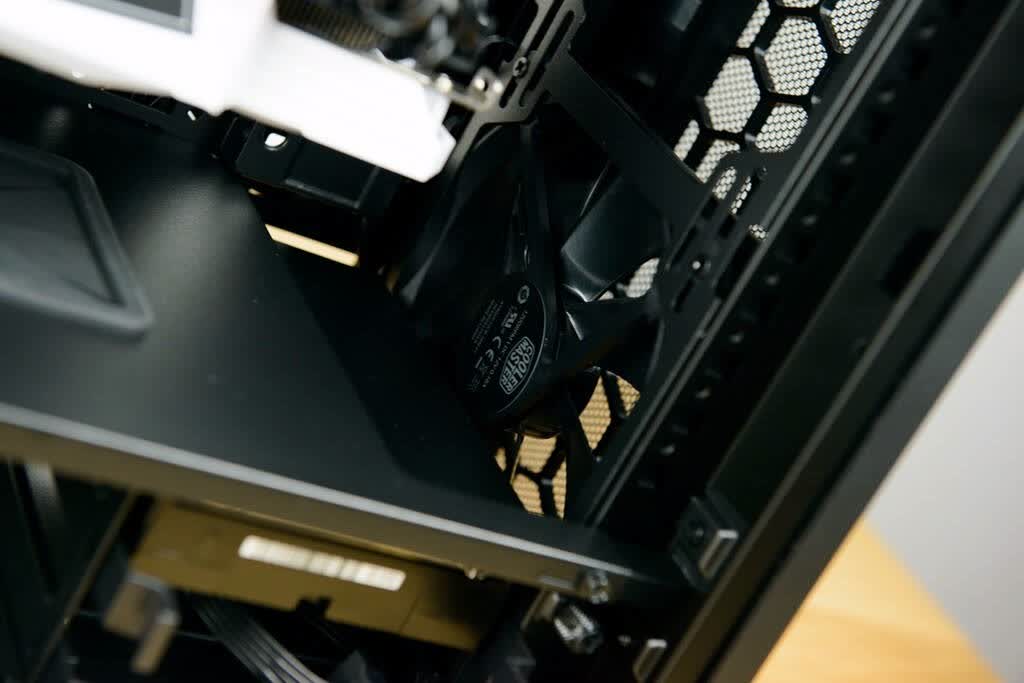

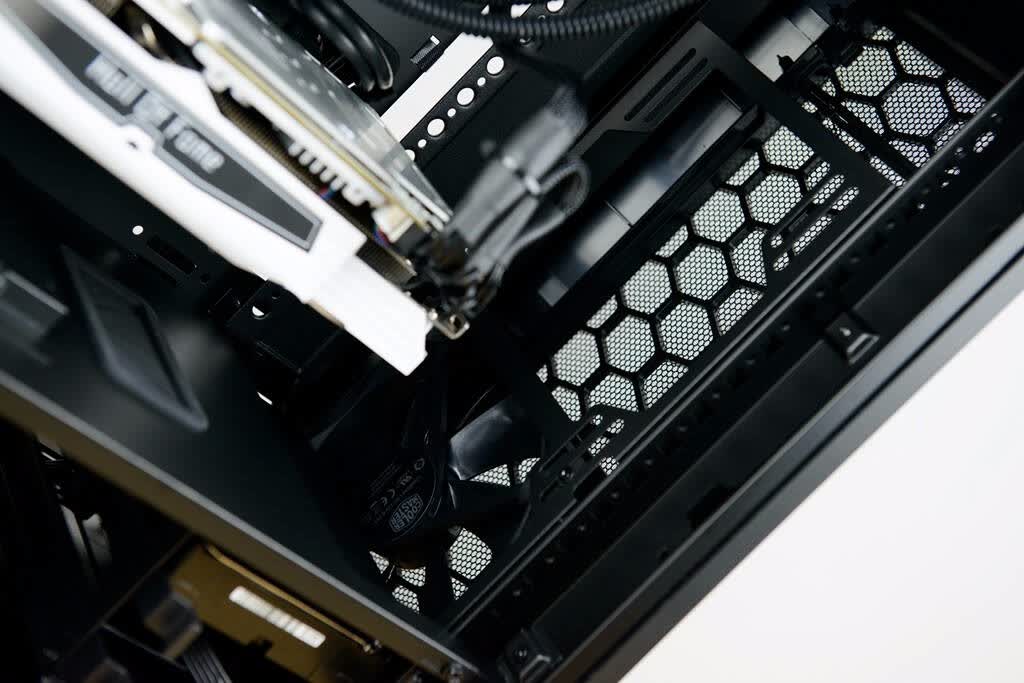

可以看到安装完显卡后，前面还有不少空间。

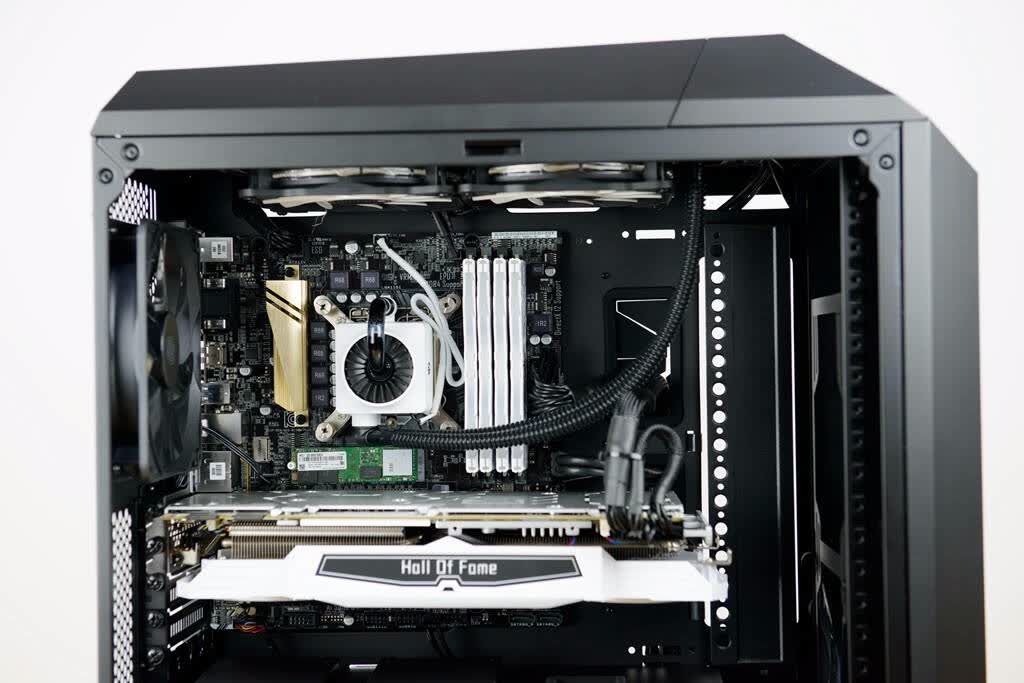

各部件看起来很和谐。
灯光show

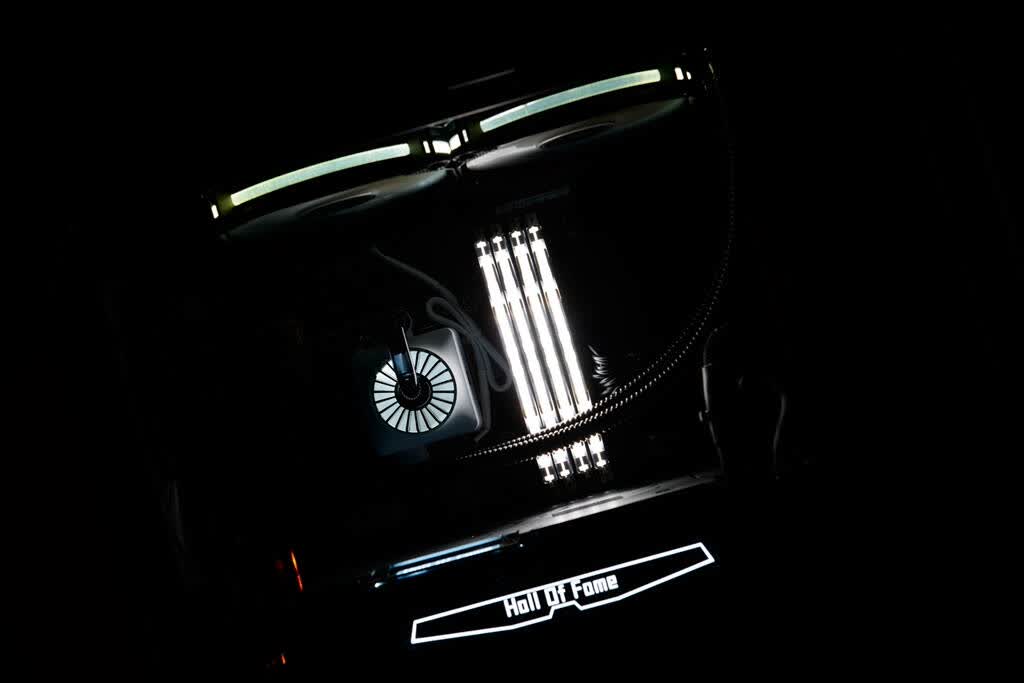

所有发光部件总览。

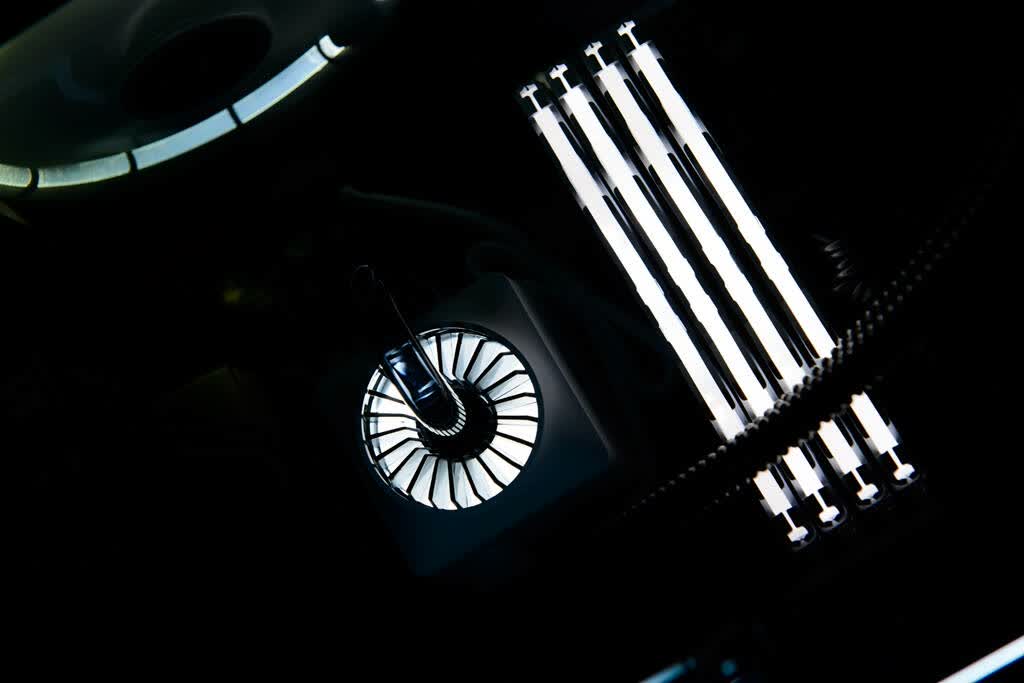

船长240和HOF内存。

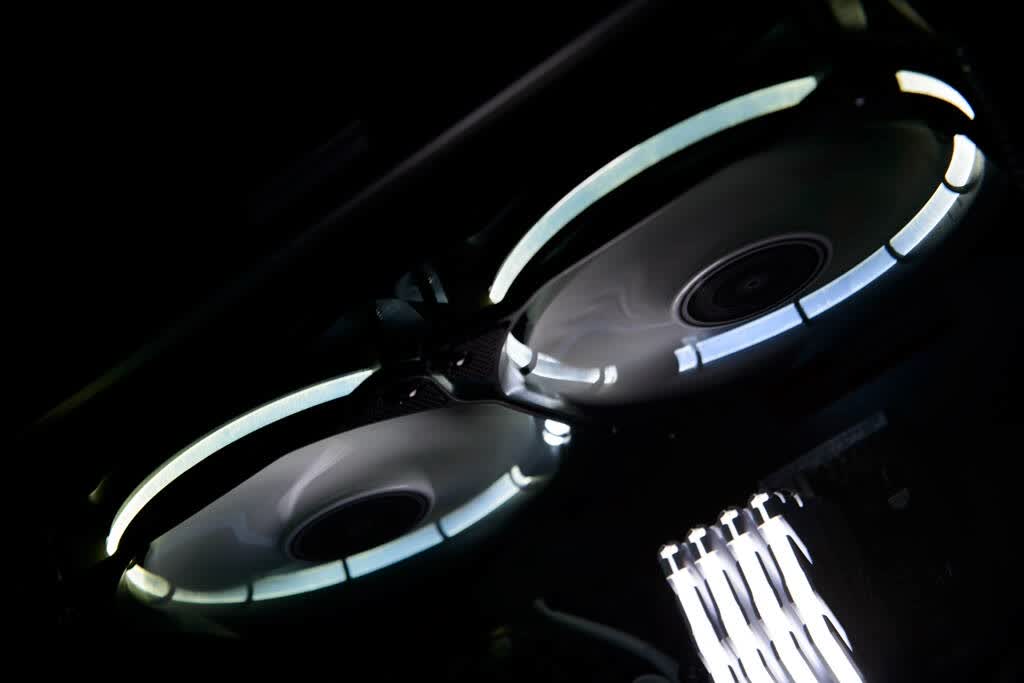

顶部的冷排风扇。

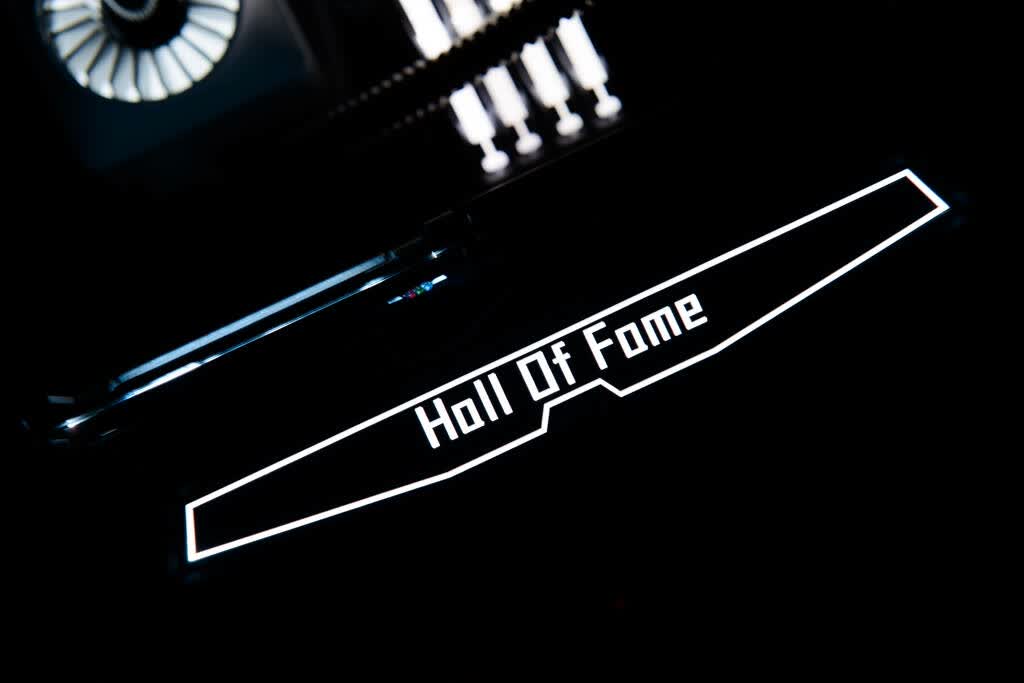

显卡上的信仰灯。
灯光映照下的显卡金属背板。

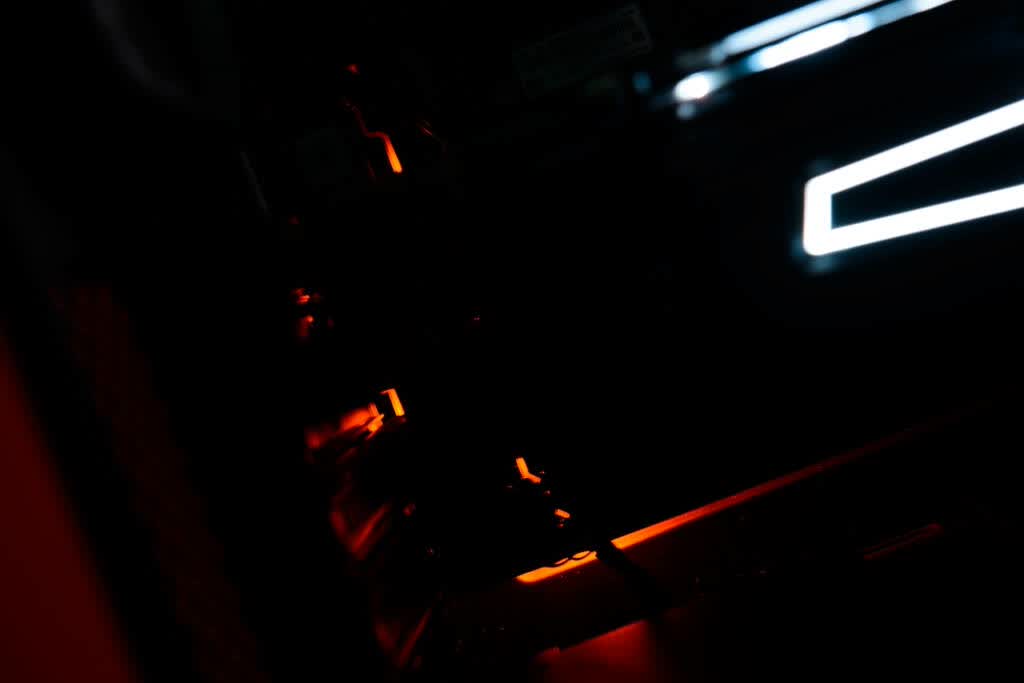

主板自带的灯线。
装机配件

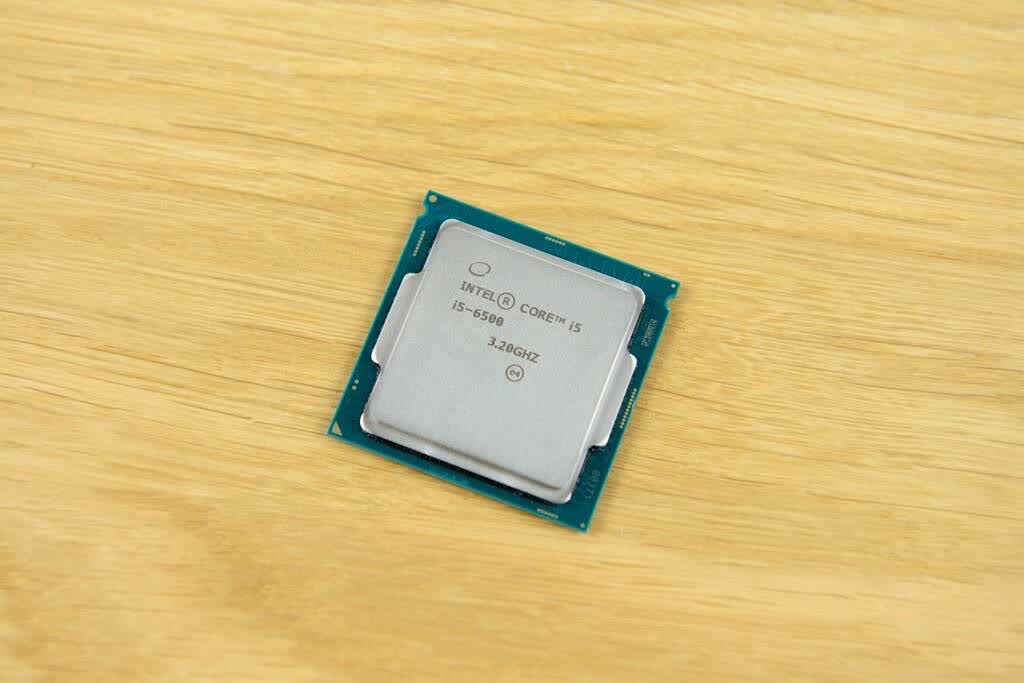

i5-6500，性能足够，发热量小。

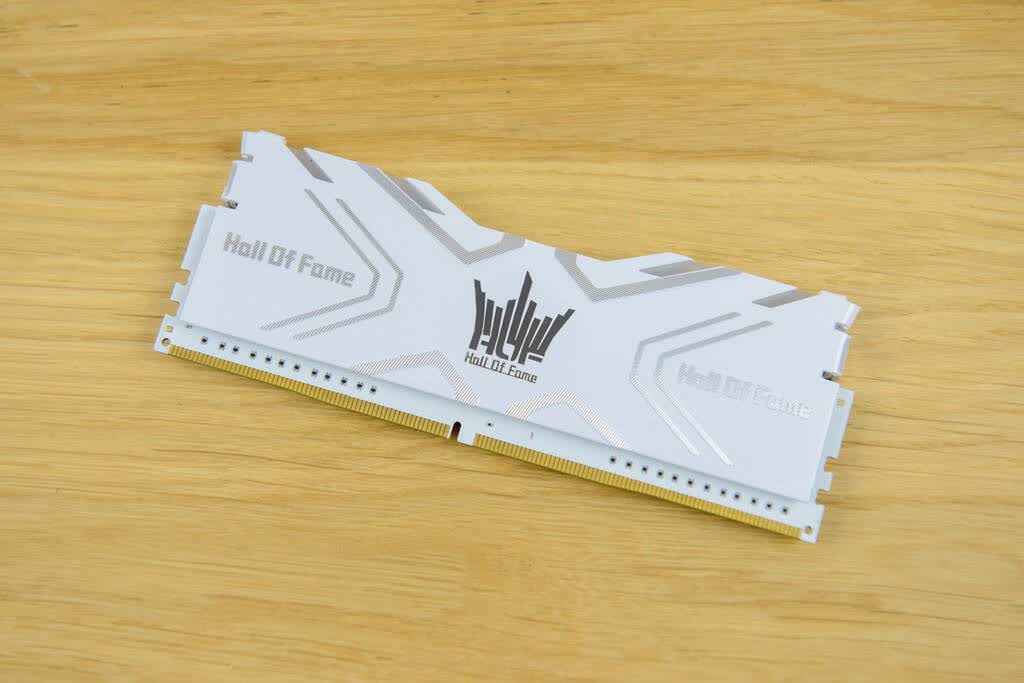

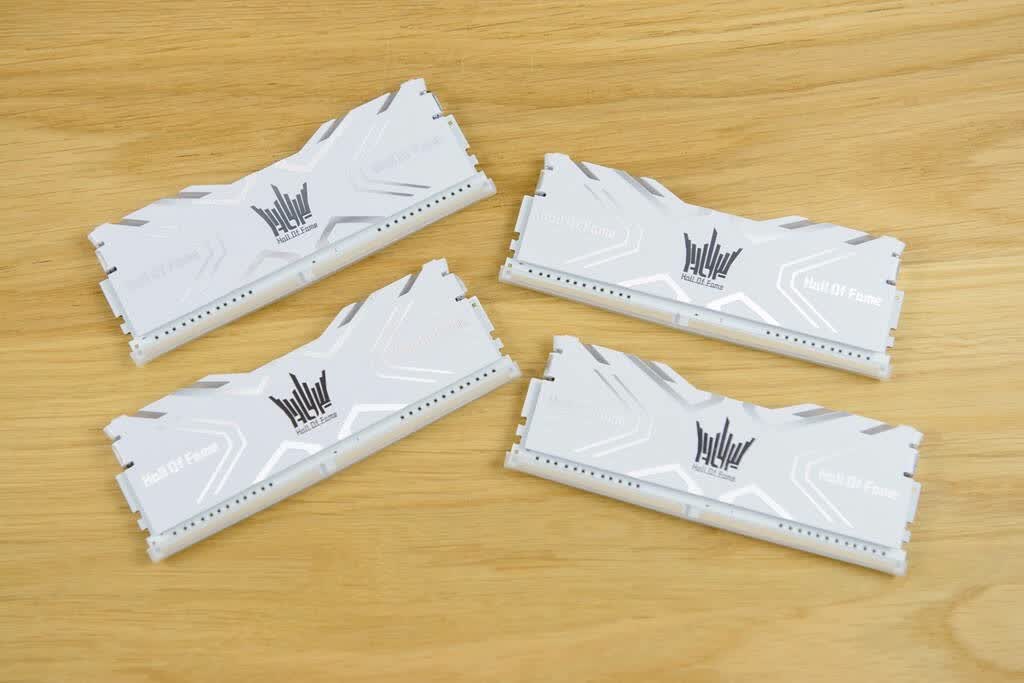

为了配色选的白色HOF内存。
由于选择的是i5-6500，所以B150就足够了。

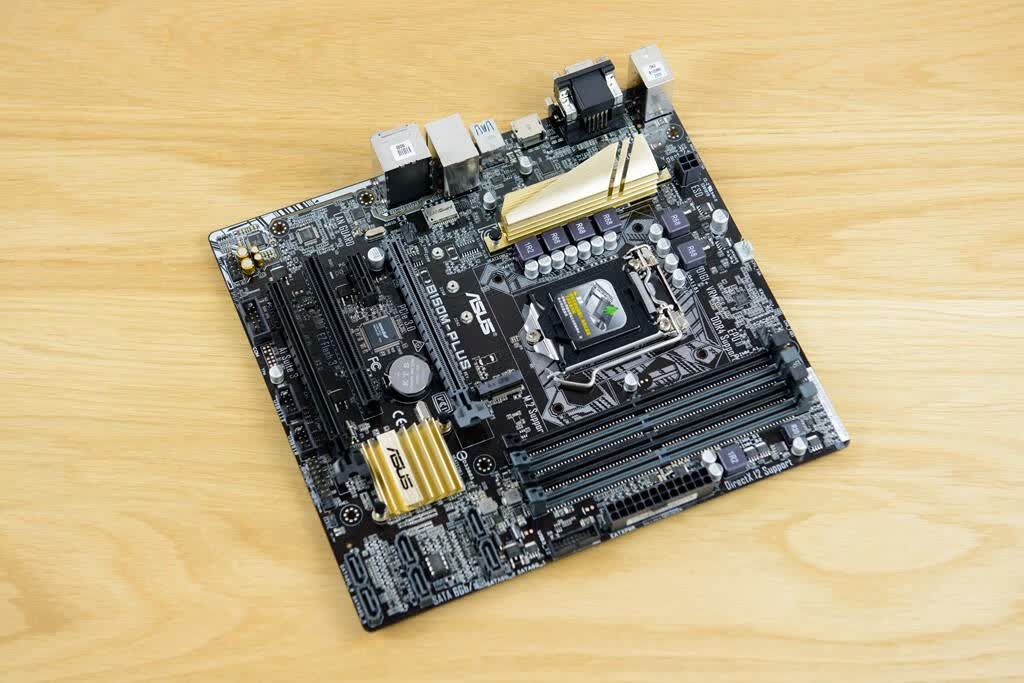

主板正面。

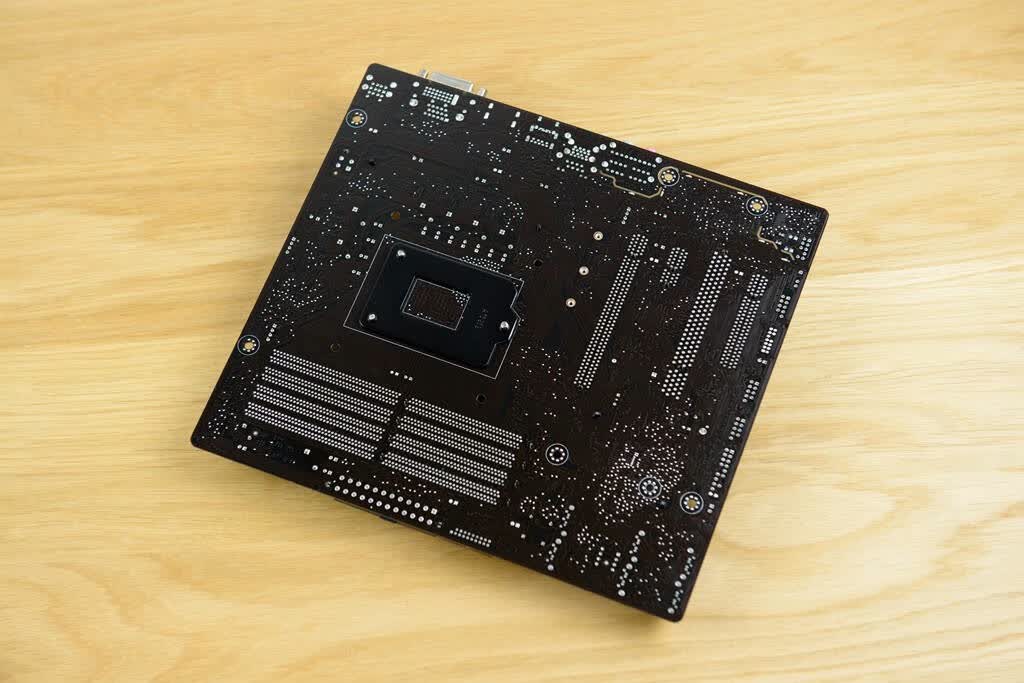

主板背面。

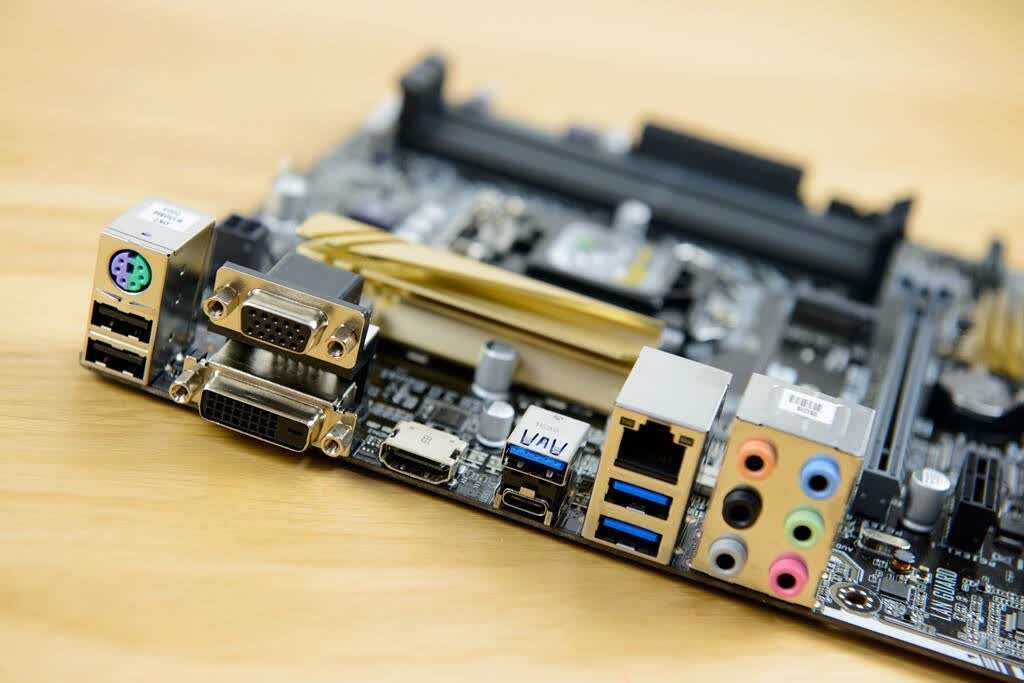

接口部分，足够使用。

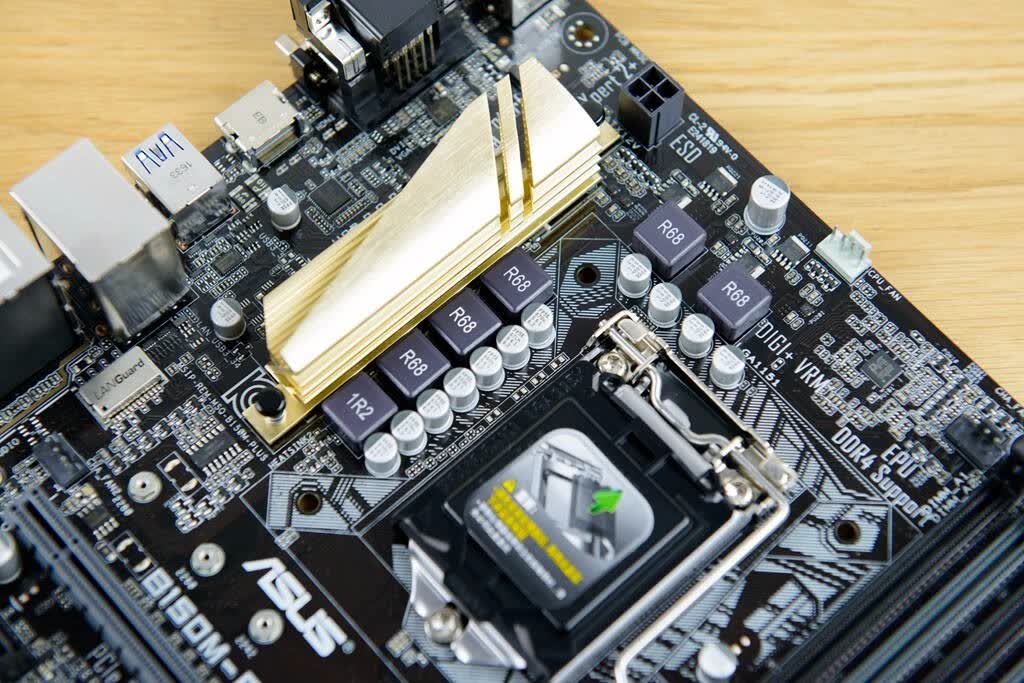

主板供电及散热片。

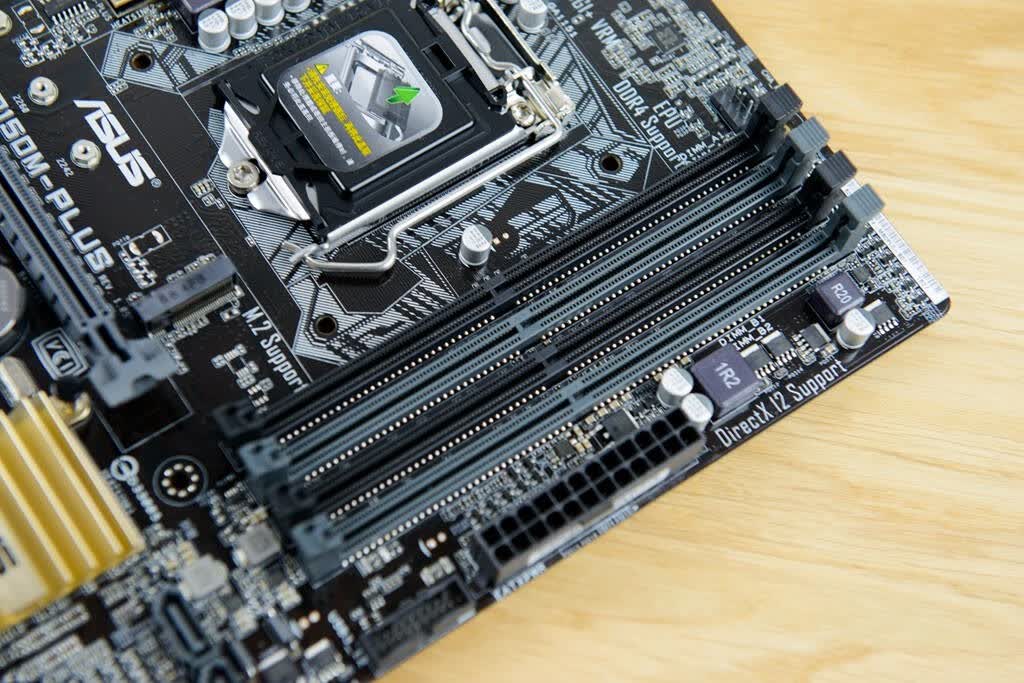

内存插槽。

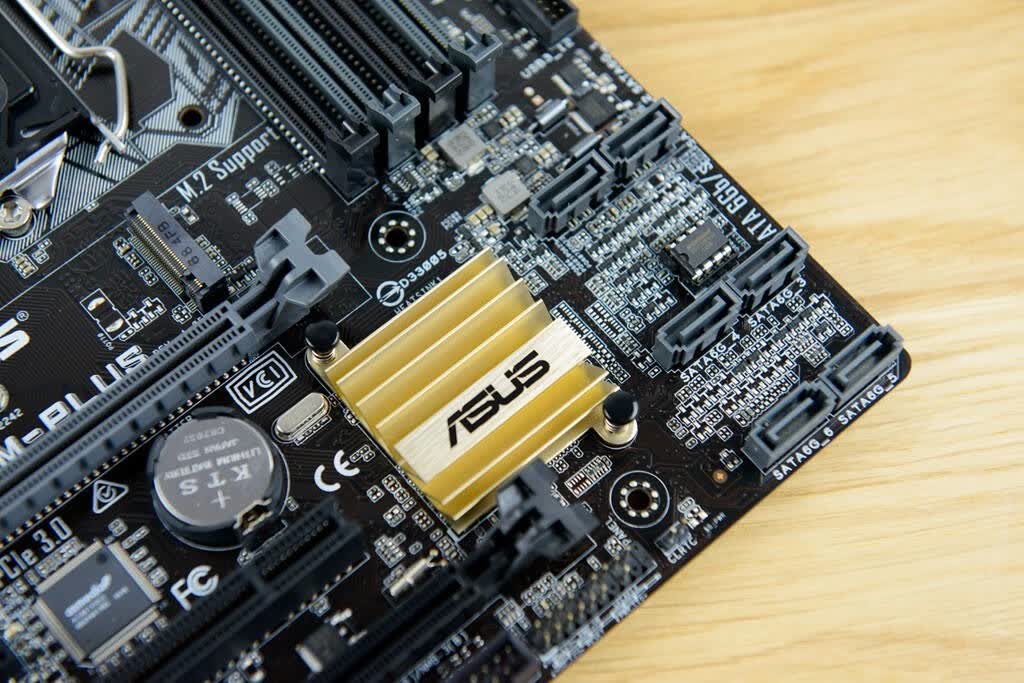

芯片组散热，周围还有4个立式的SATA接口。
PCI插槽，MATX的好处是扩展性较ITX强不少。

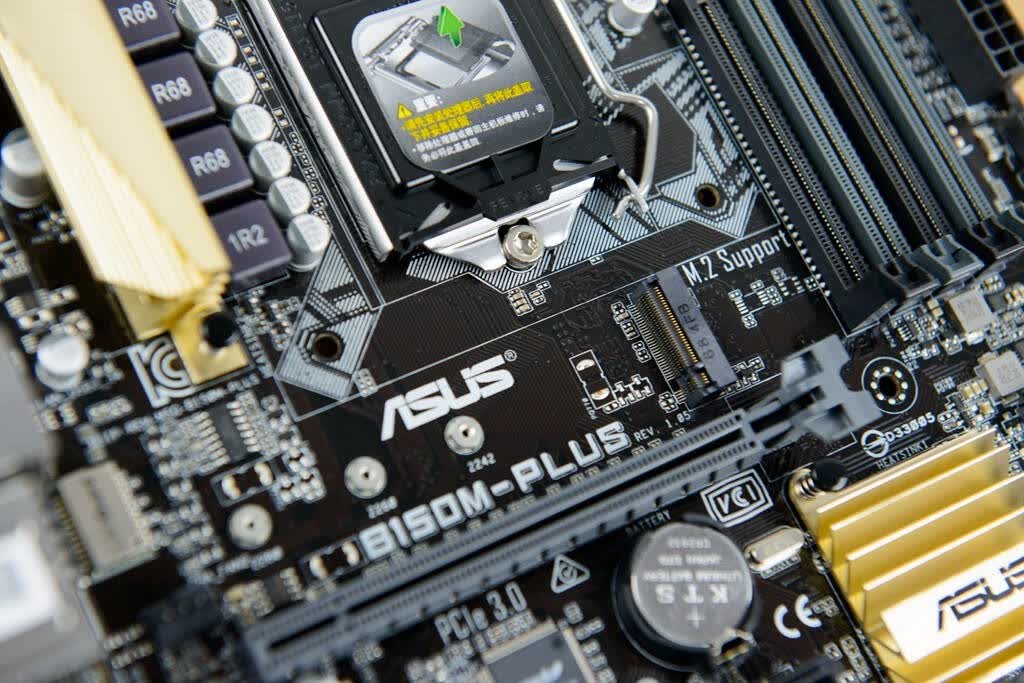

M.2接口。

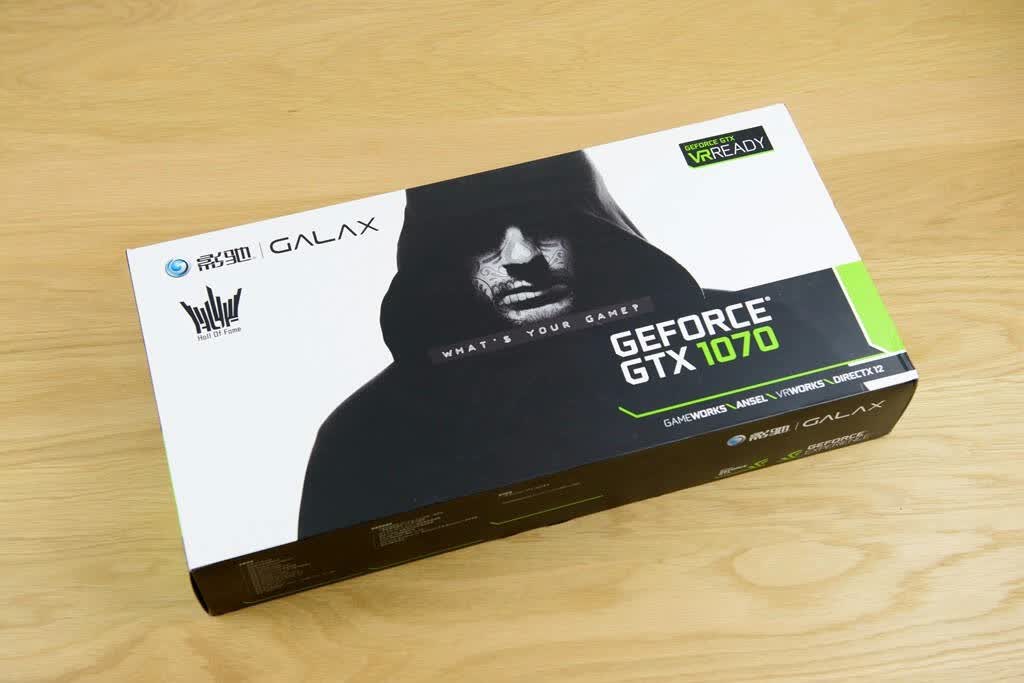

影驰的HOF GTX 1070。

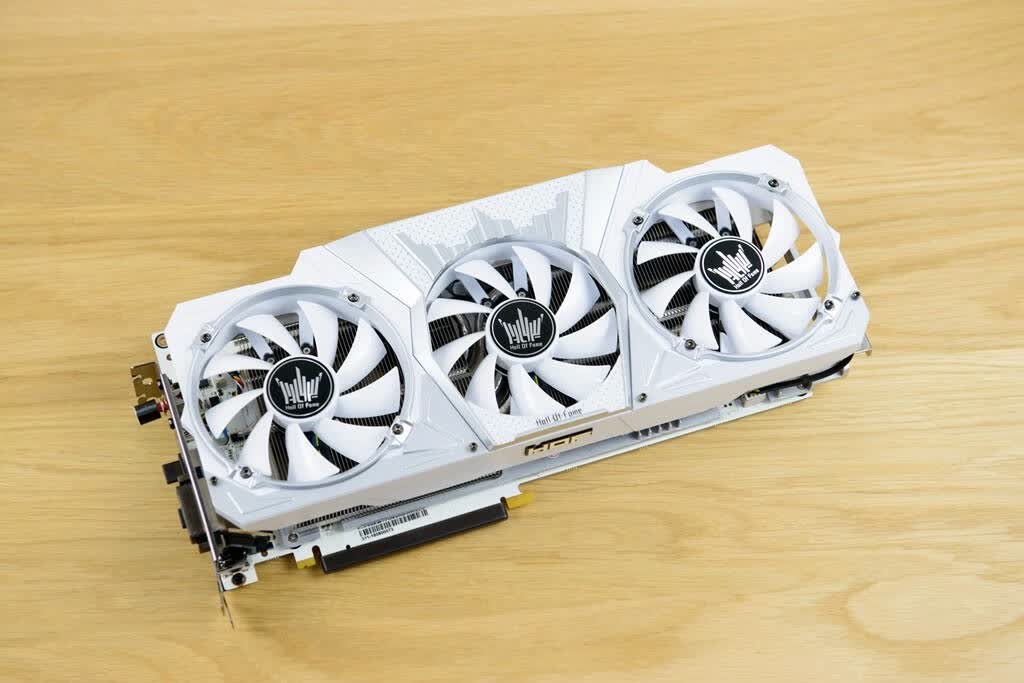

一贯的白色风格，3风扇设计提供了强大的散热风量。

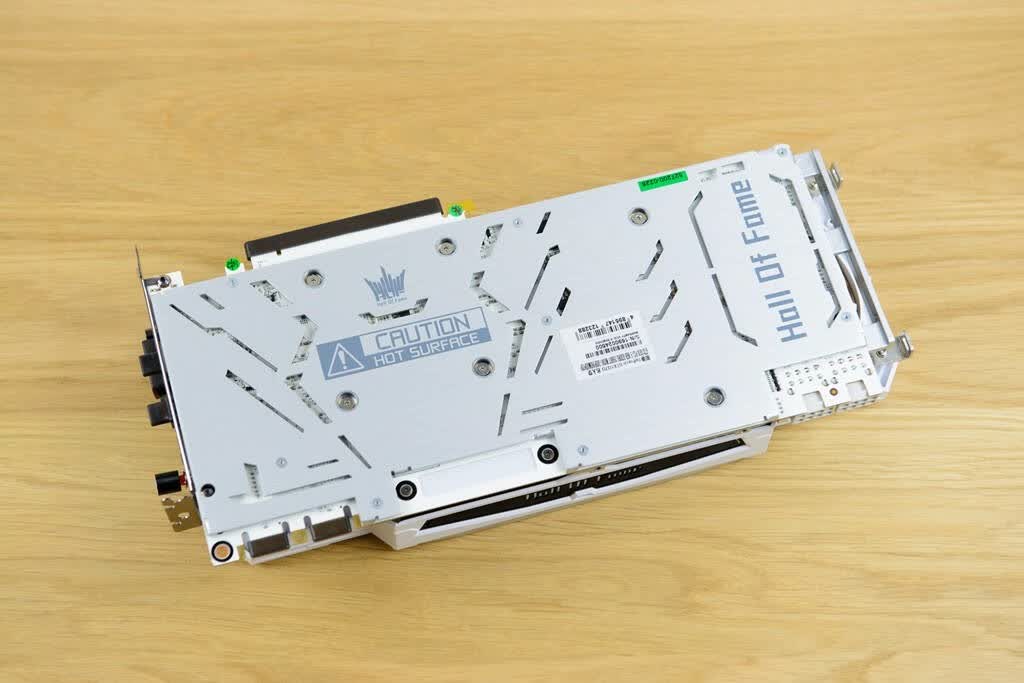

银色拉丝的金属背板。

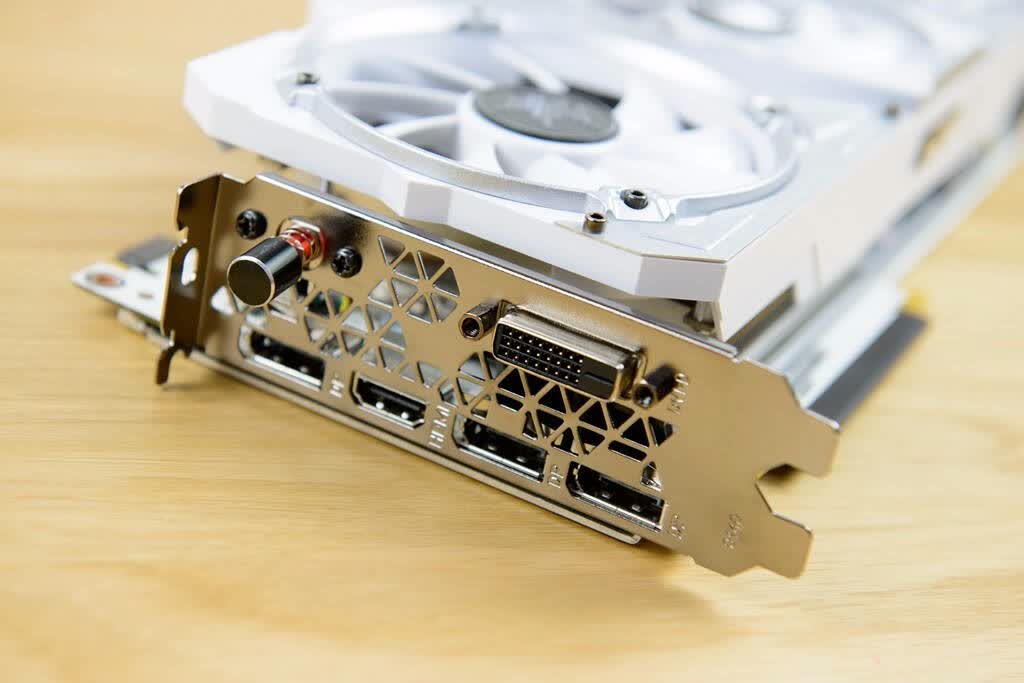

接口部分，3个DP、1个HDMI和1个DVI-D。

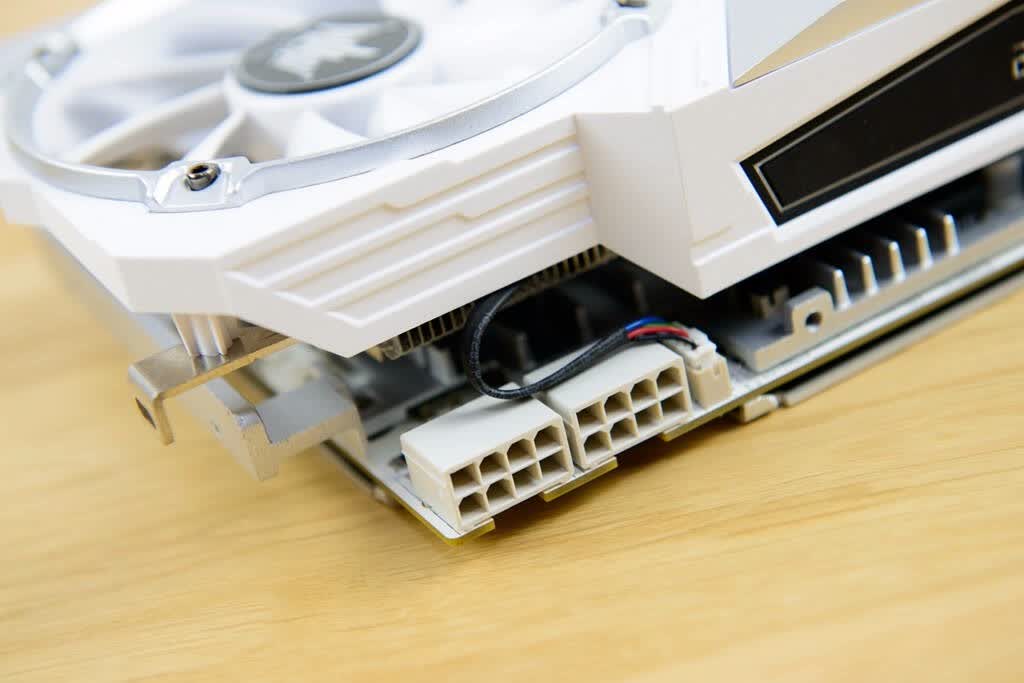

供电采用了4pin+4pin的方式。

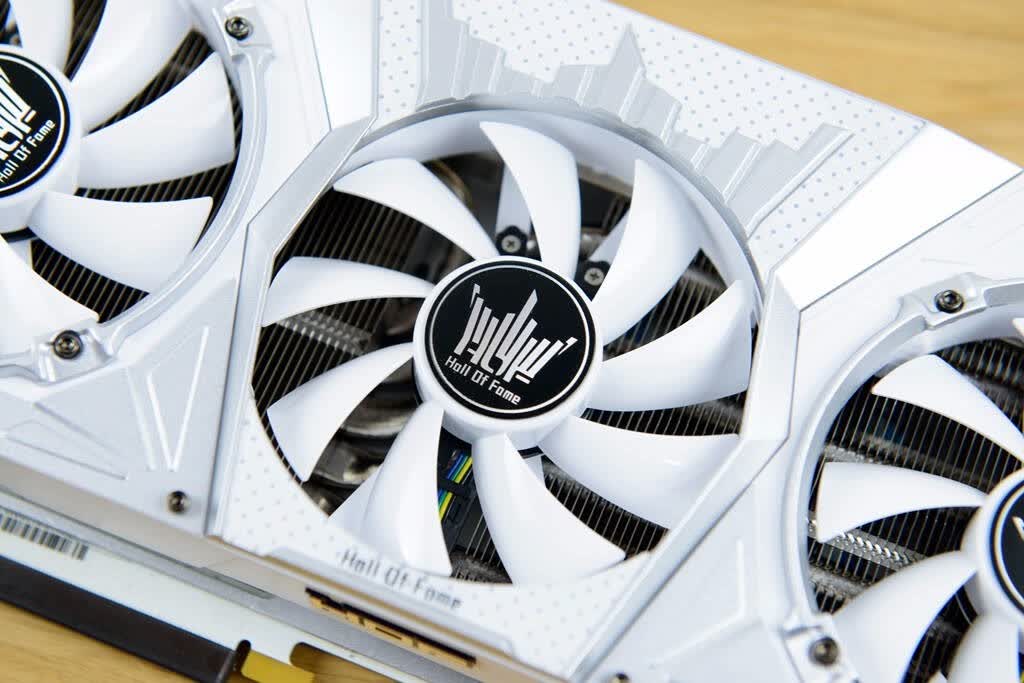

质感极佳的风扇。

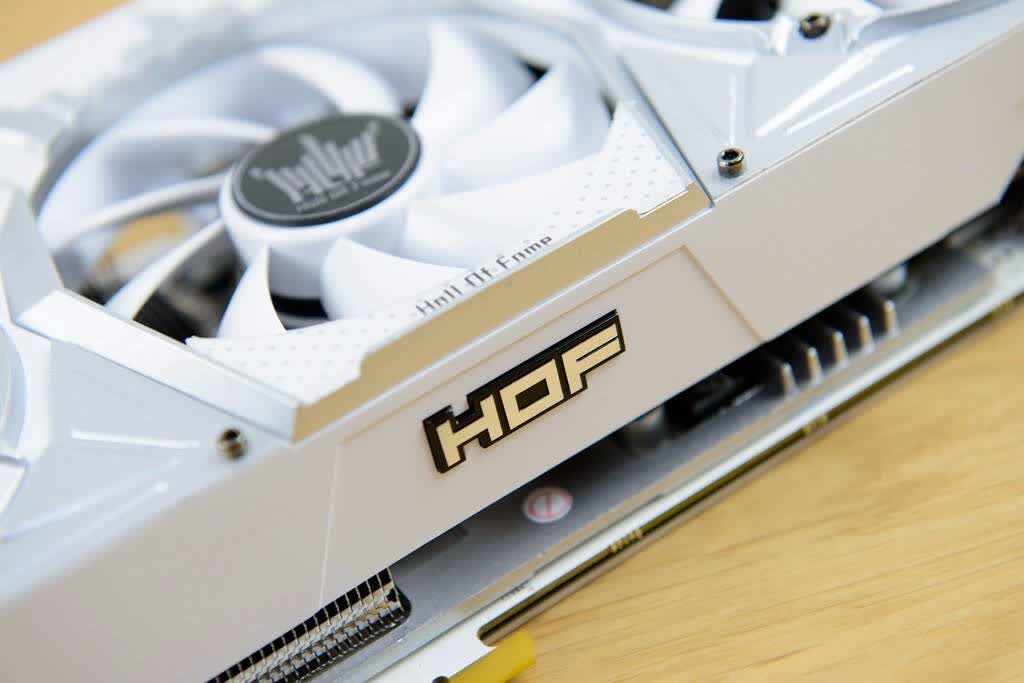

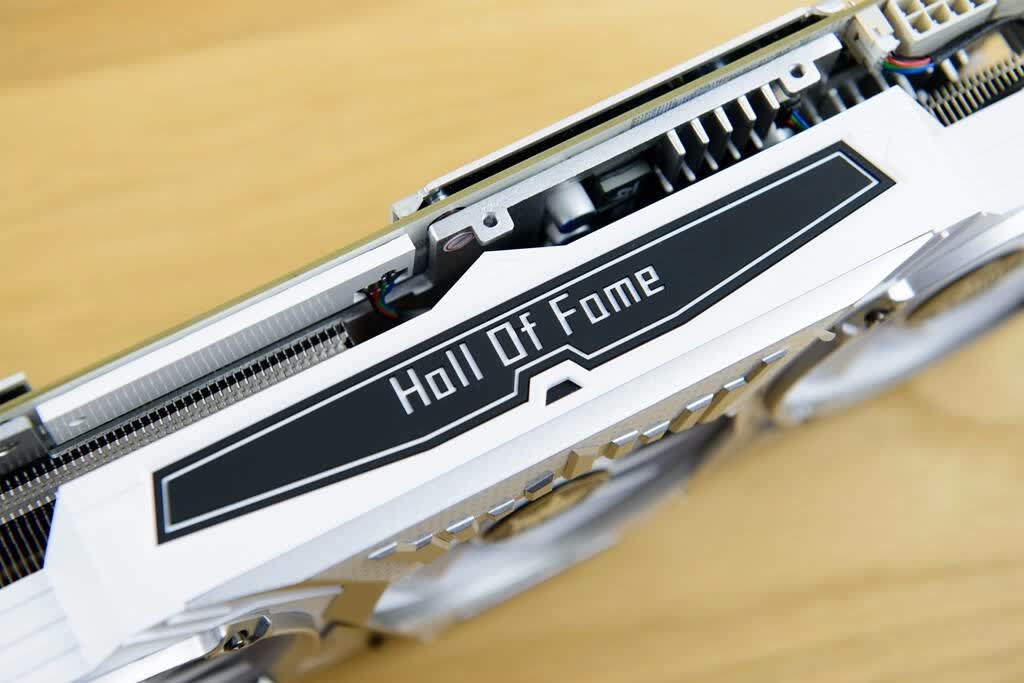

显卡底部的HOF标识。

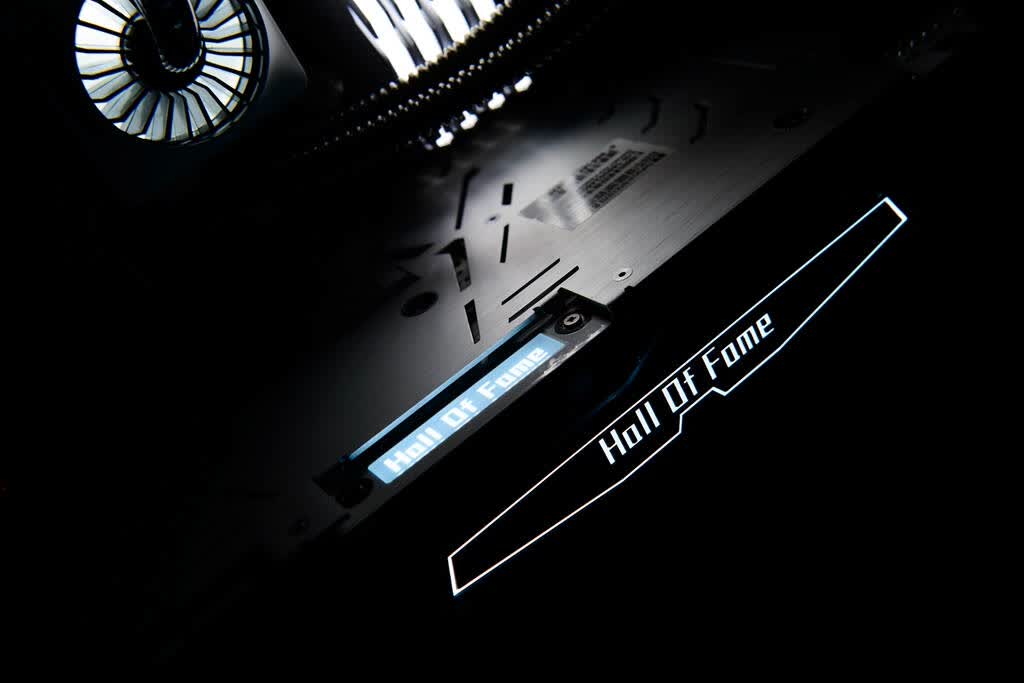

显卡顶部的HALL OF FAME信仰灯。

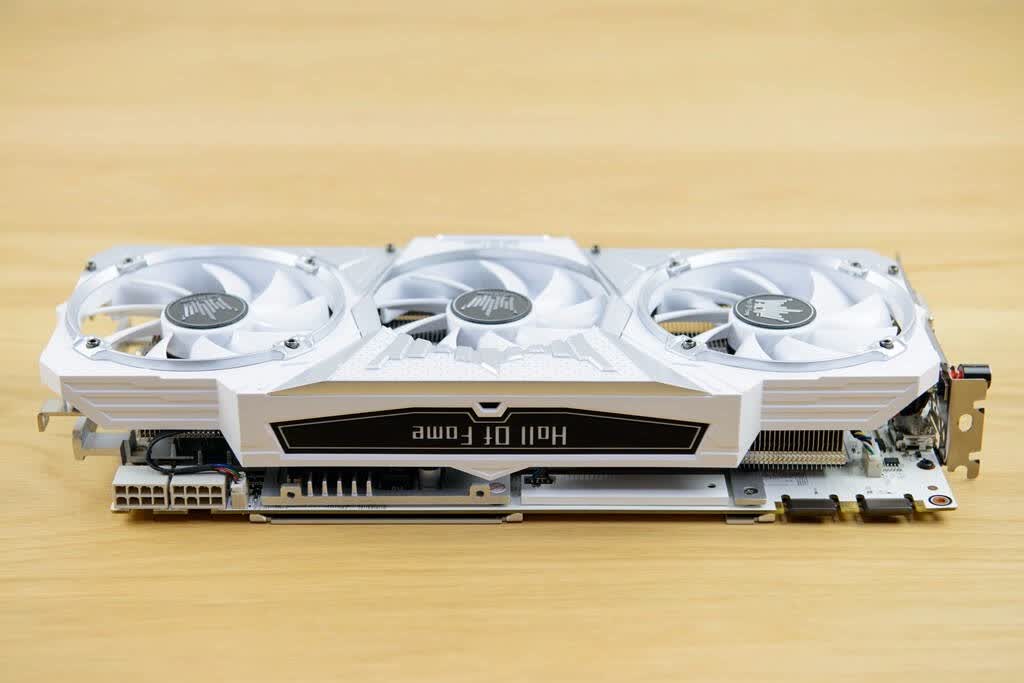

换个角度看，显卡相当厚实，PCB板上面还有金属加固板。

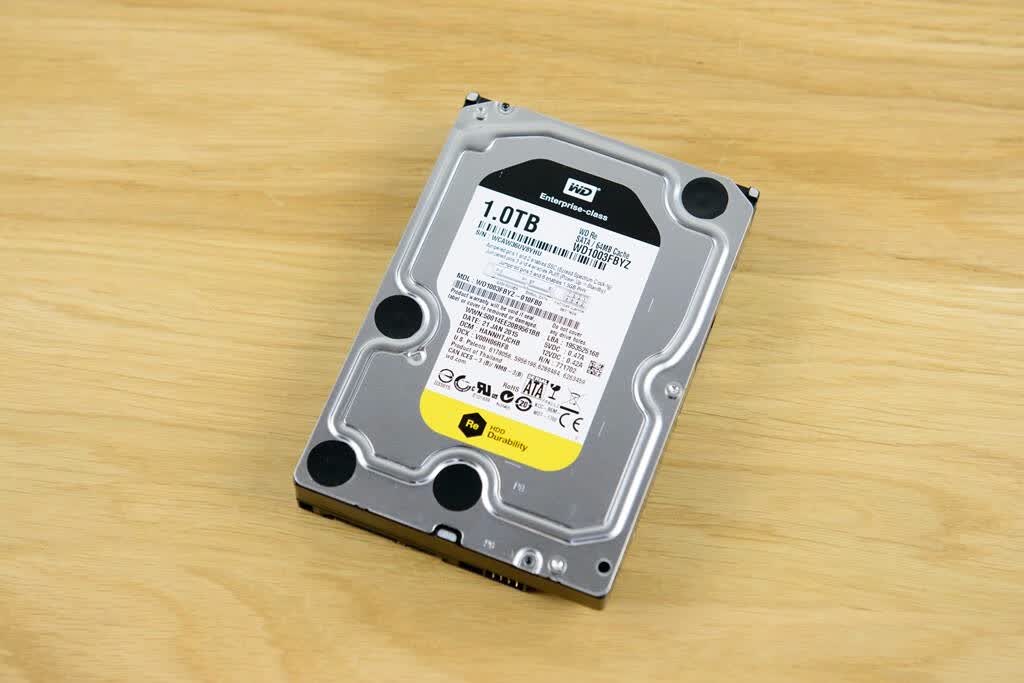

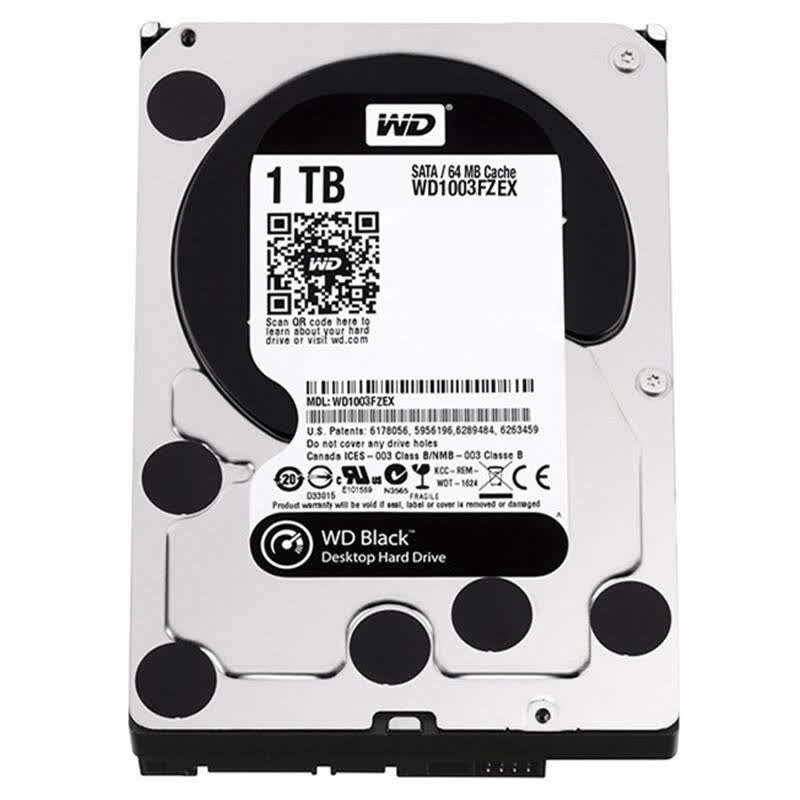

1TB的硬盘足够朋友使用，为了性能选择了黑盘。

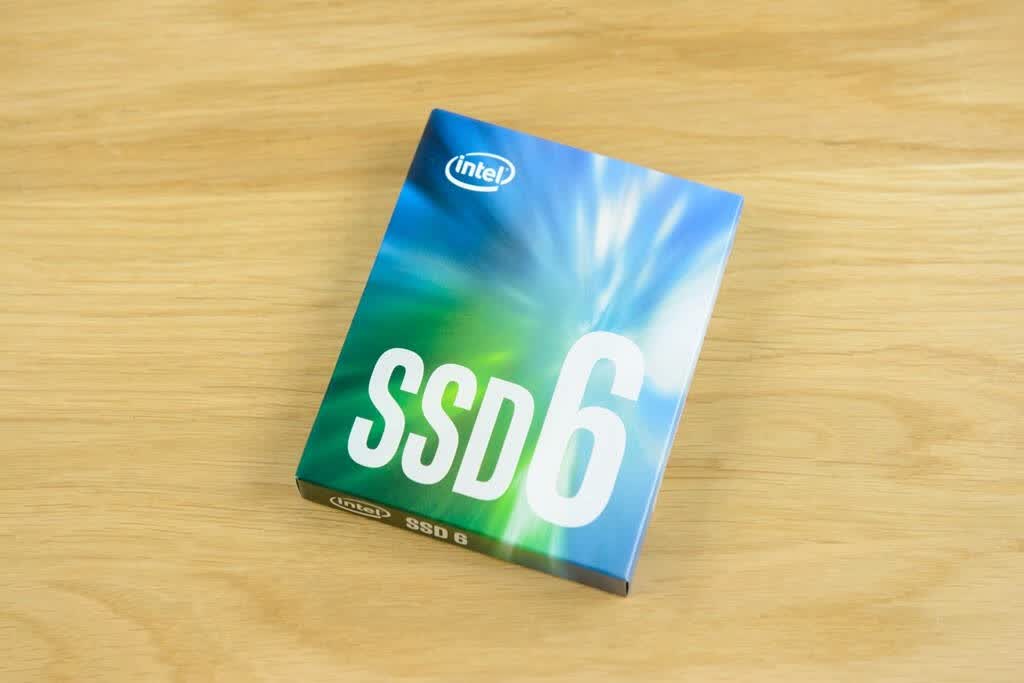

英特尔600P SSD。

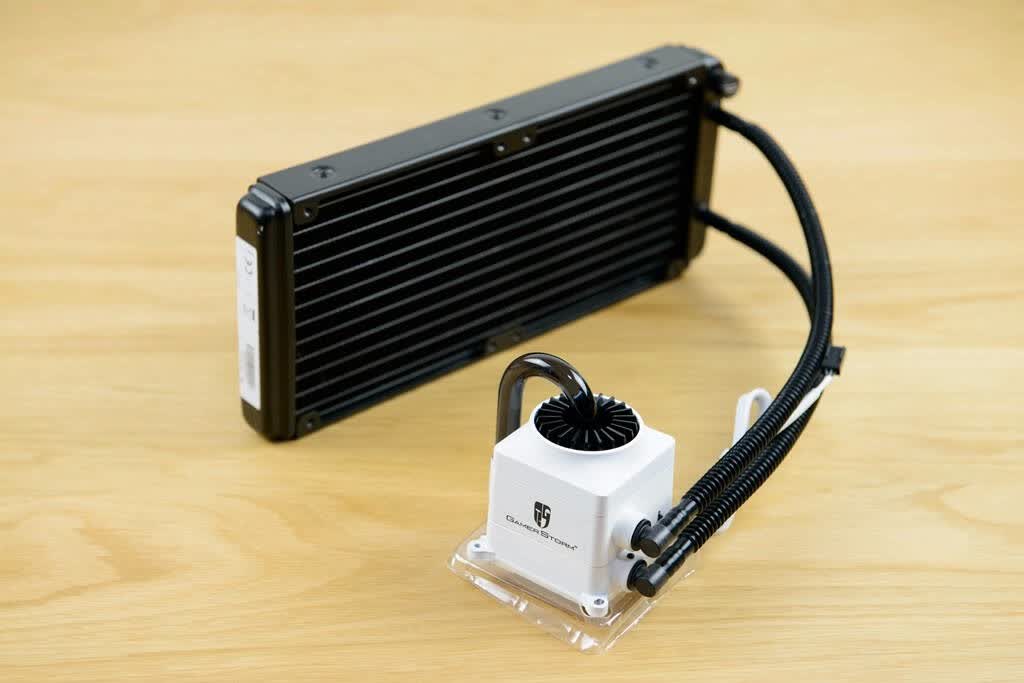

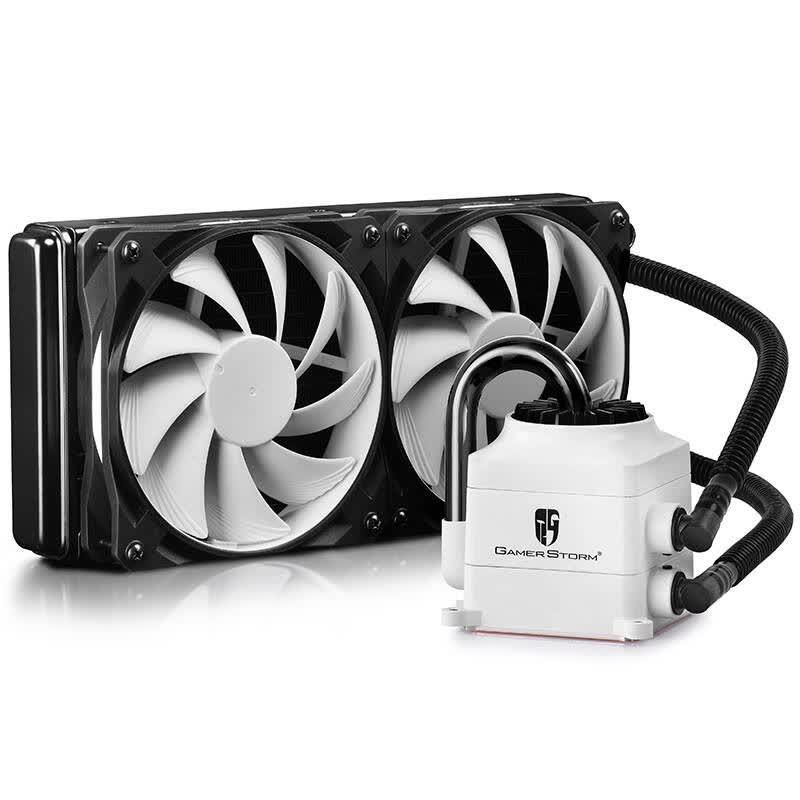

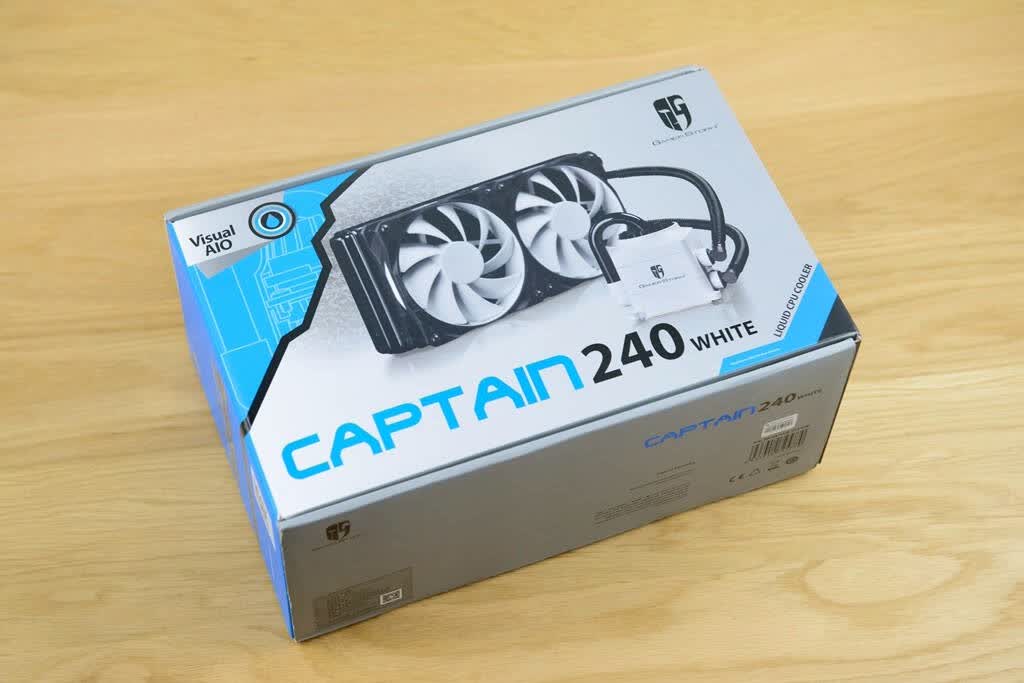

船长240，已经成为经典一体水冷散热了。

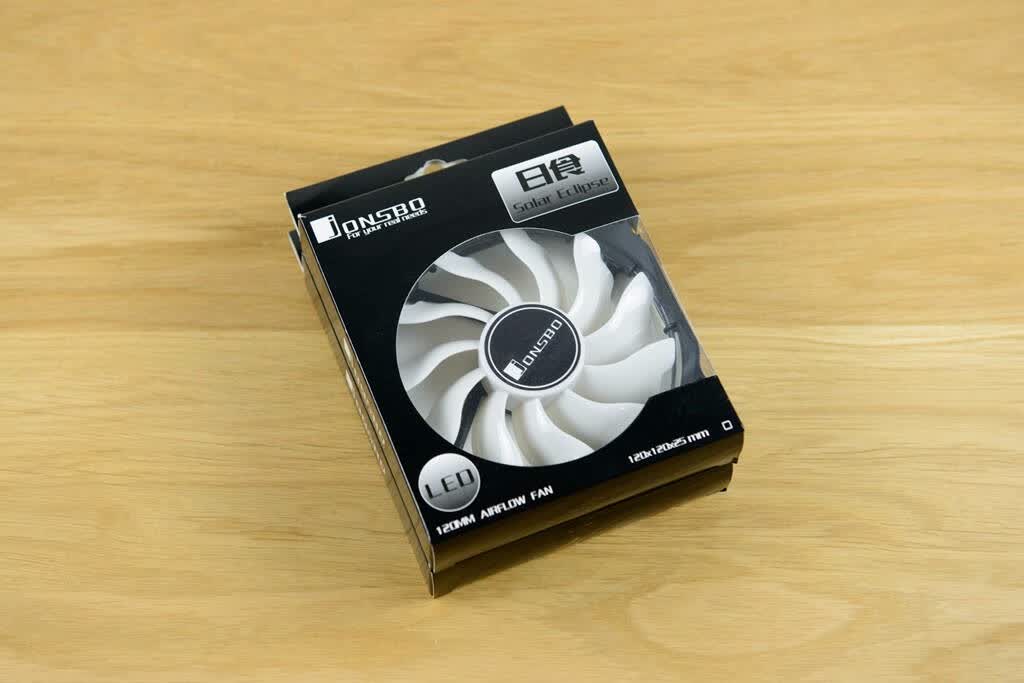

乔思伯白色日食风扇。

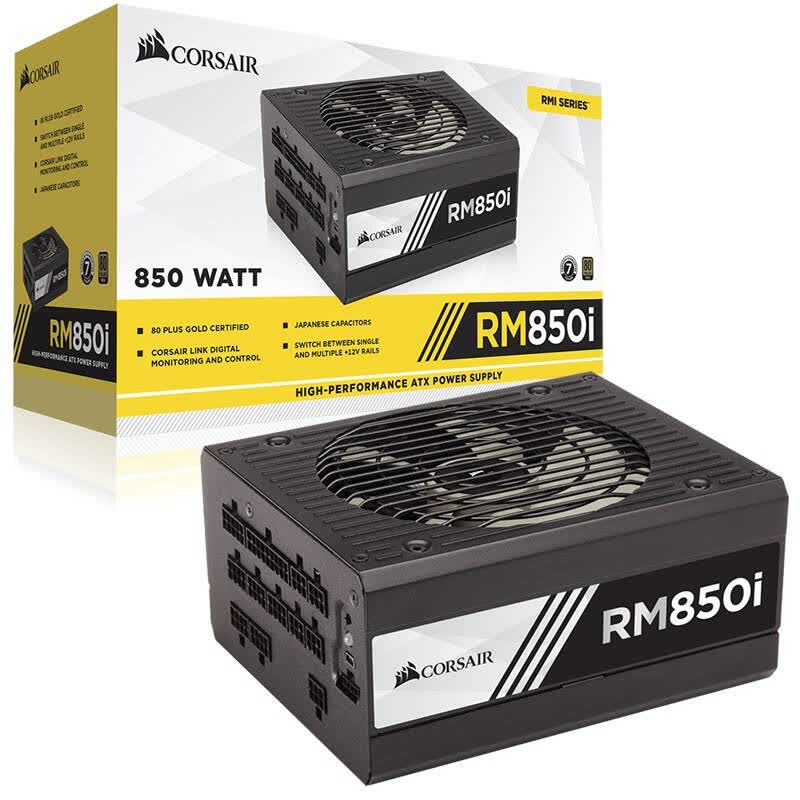

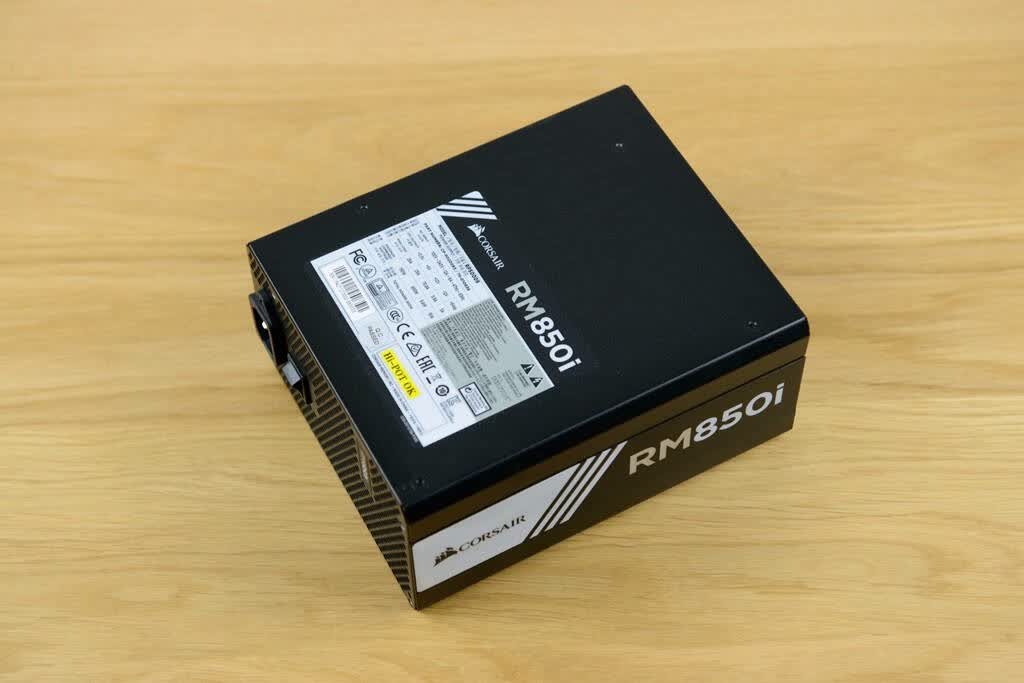

海盗船RM850i，后期扩展能力还很强
装机

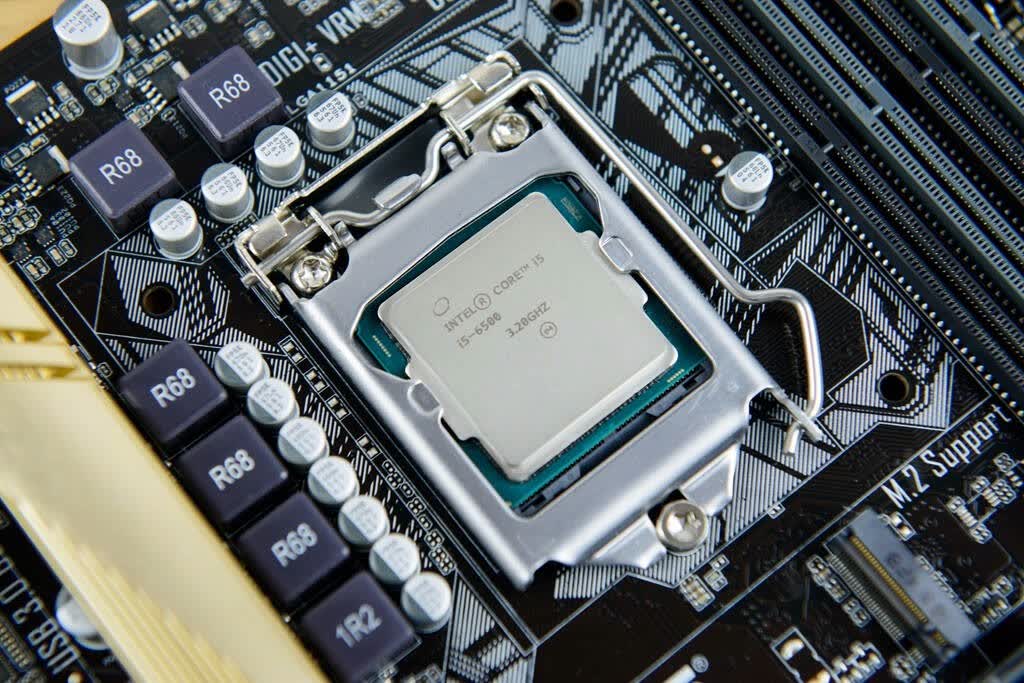

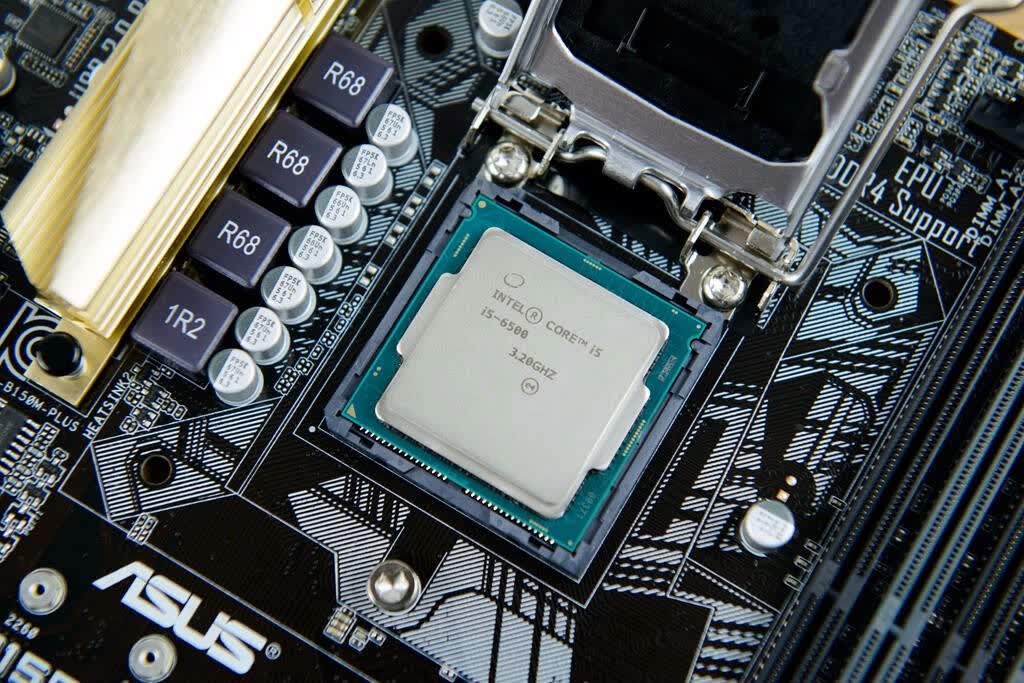

安装CPU。

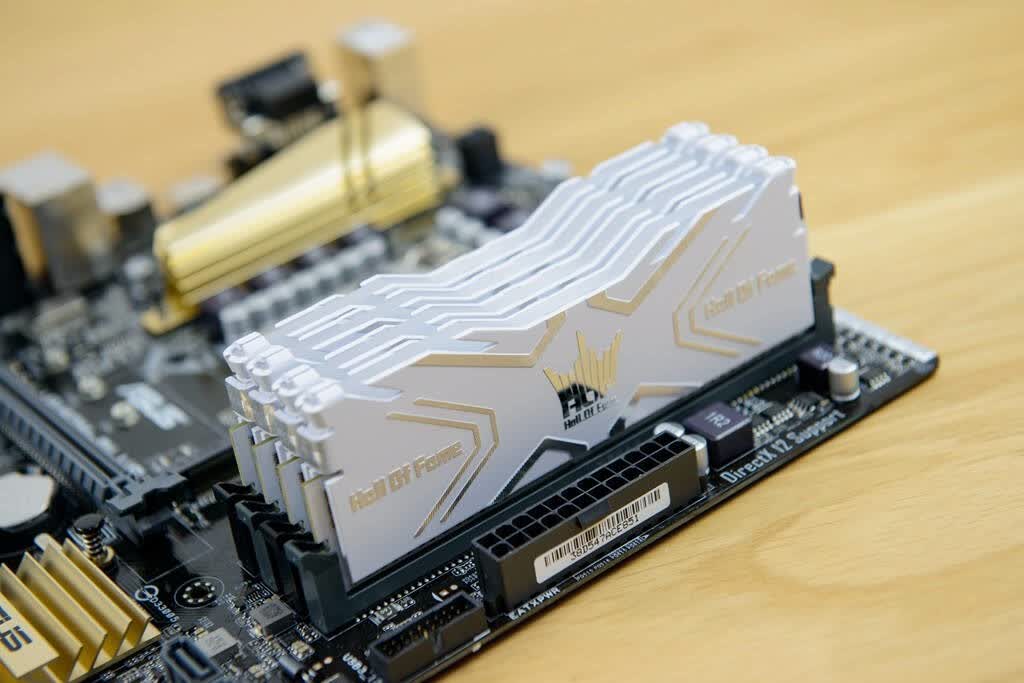

安装内存。
安装SSD。

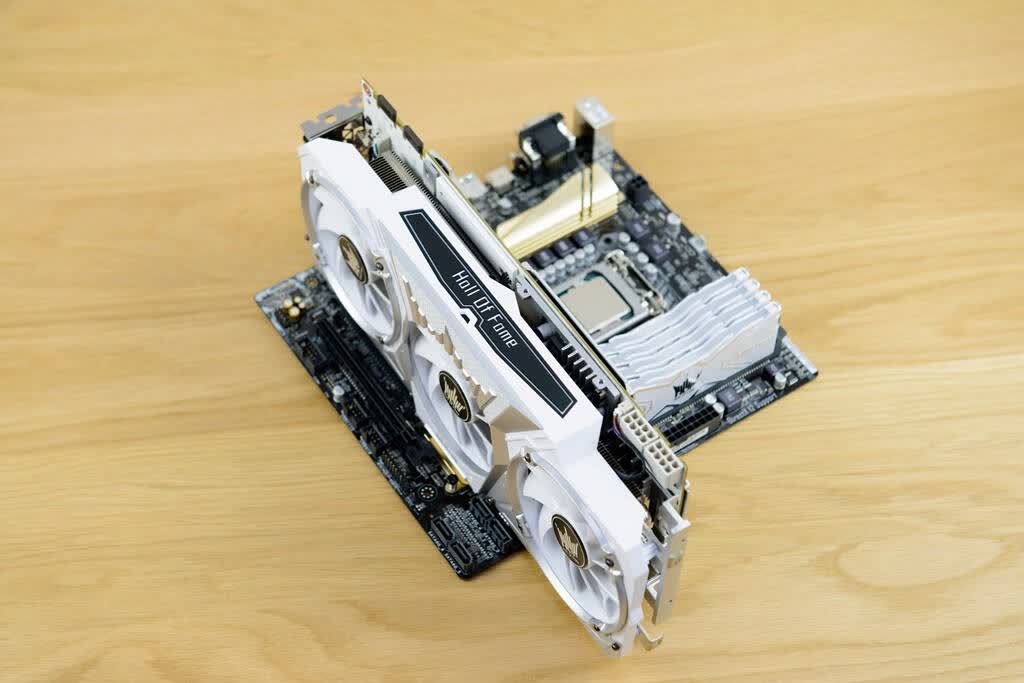

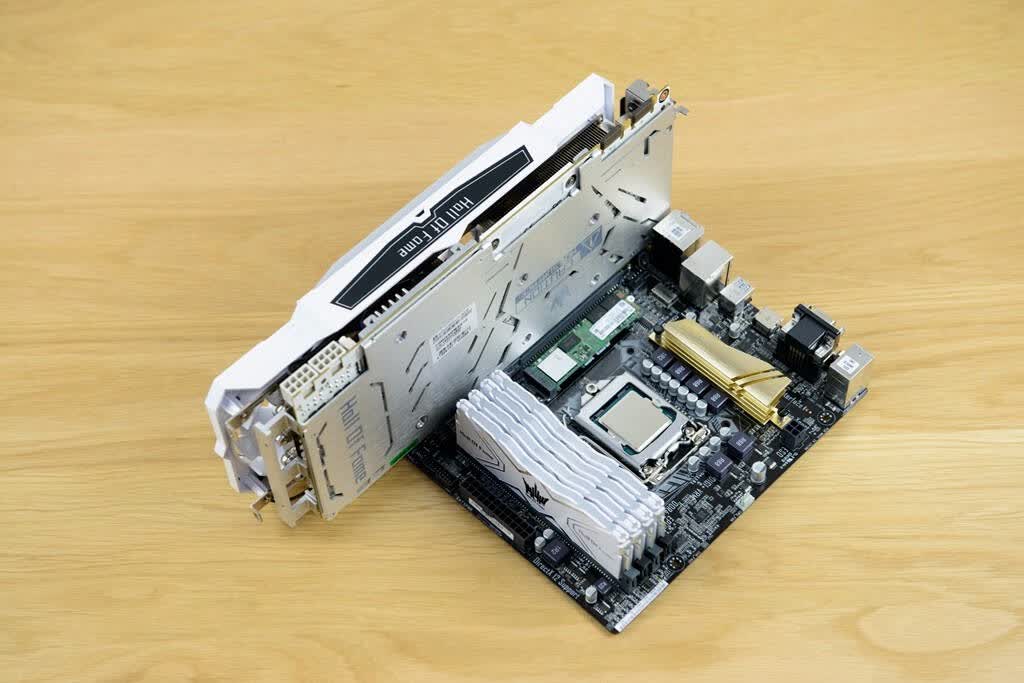

安装上显卡，平台完成。

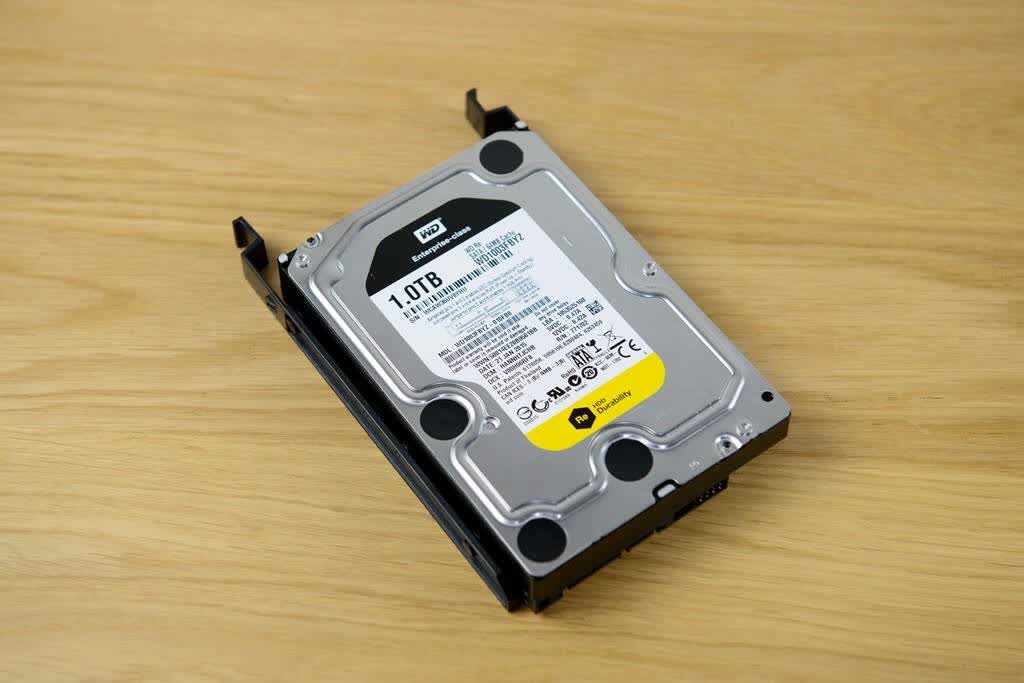

硬盘采用了支架安装方式。
后续整机安装及理线就没详细拍了，可以参看前面的效果照片。
性能测试

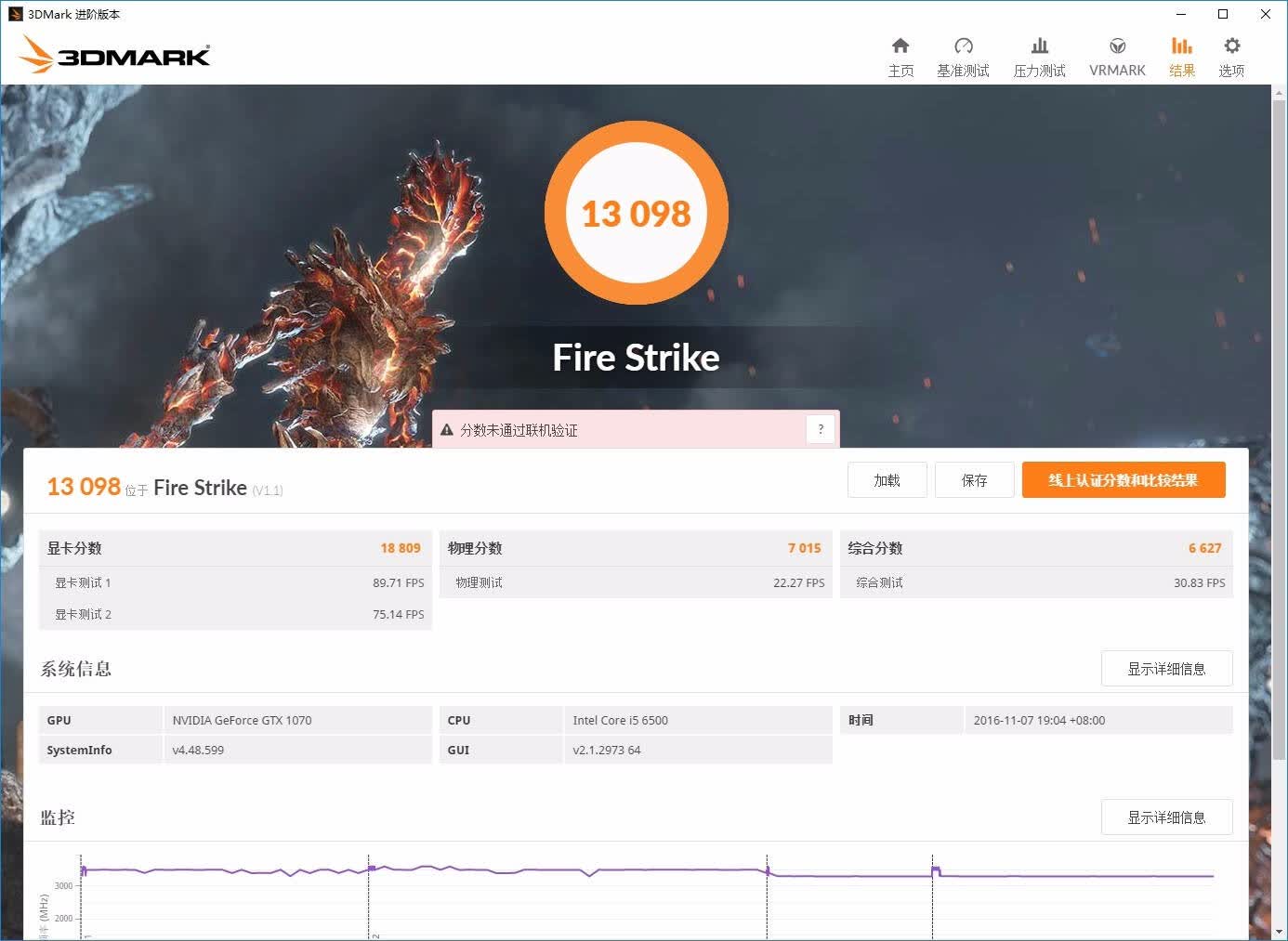

3DMark Fire Strike 得分为13098。

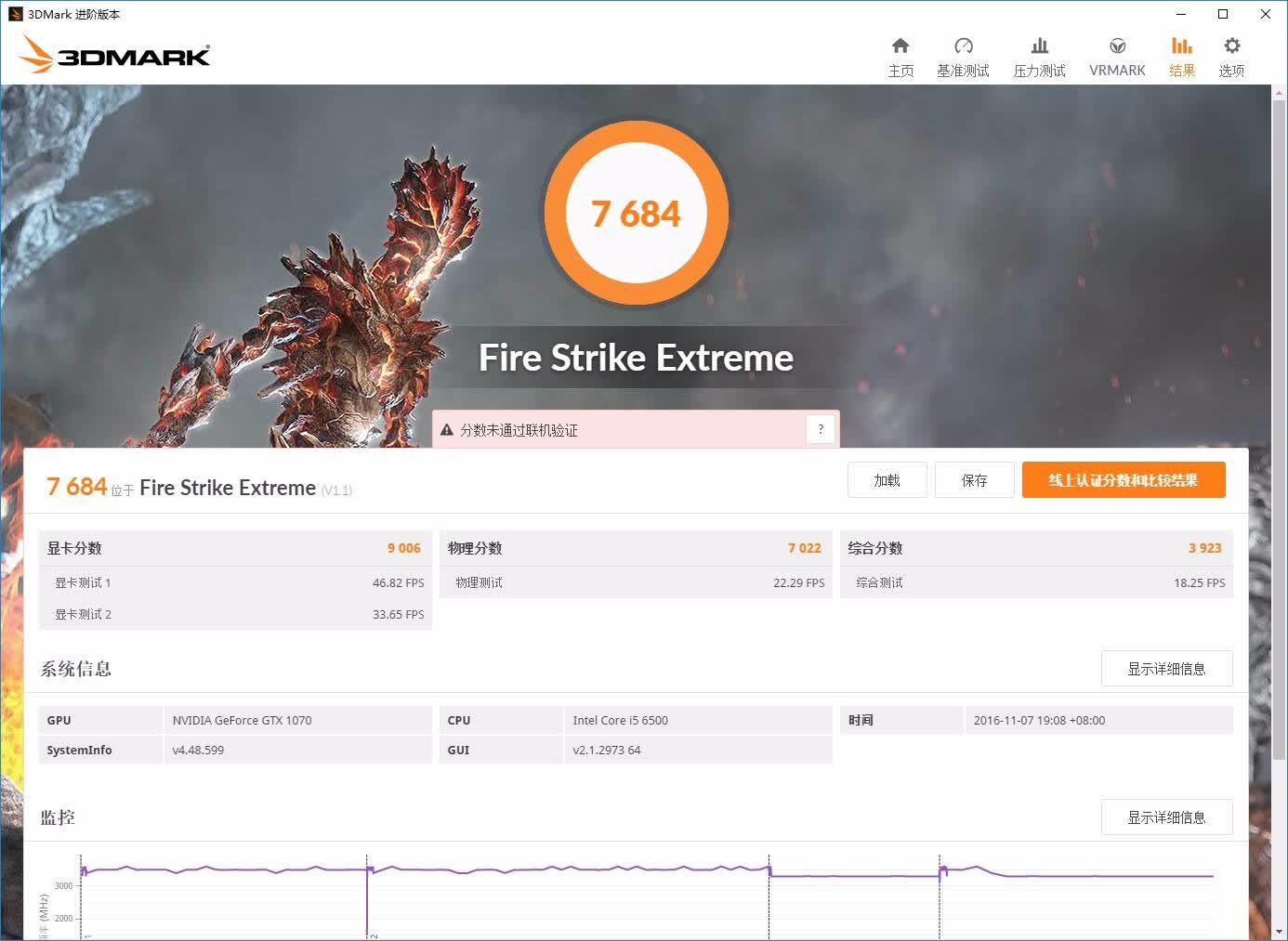

3DMark Fire Strike Extreme 得分为7684。

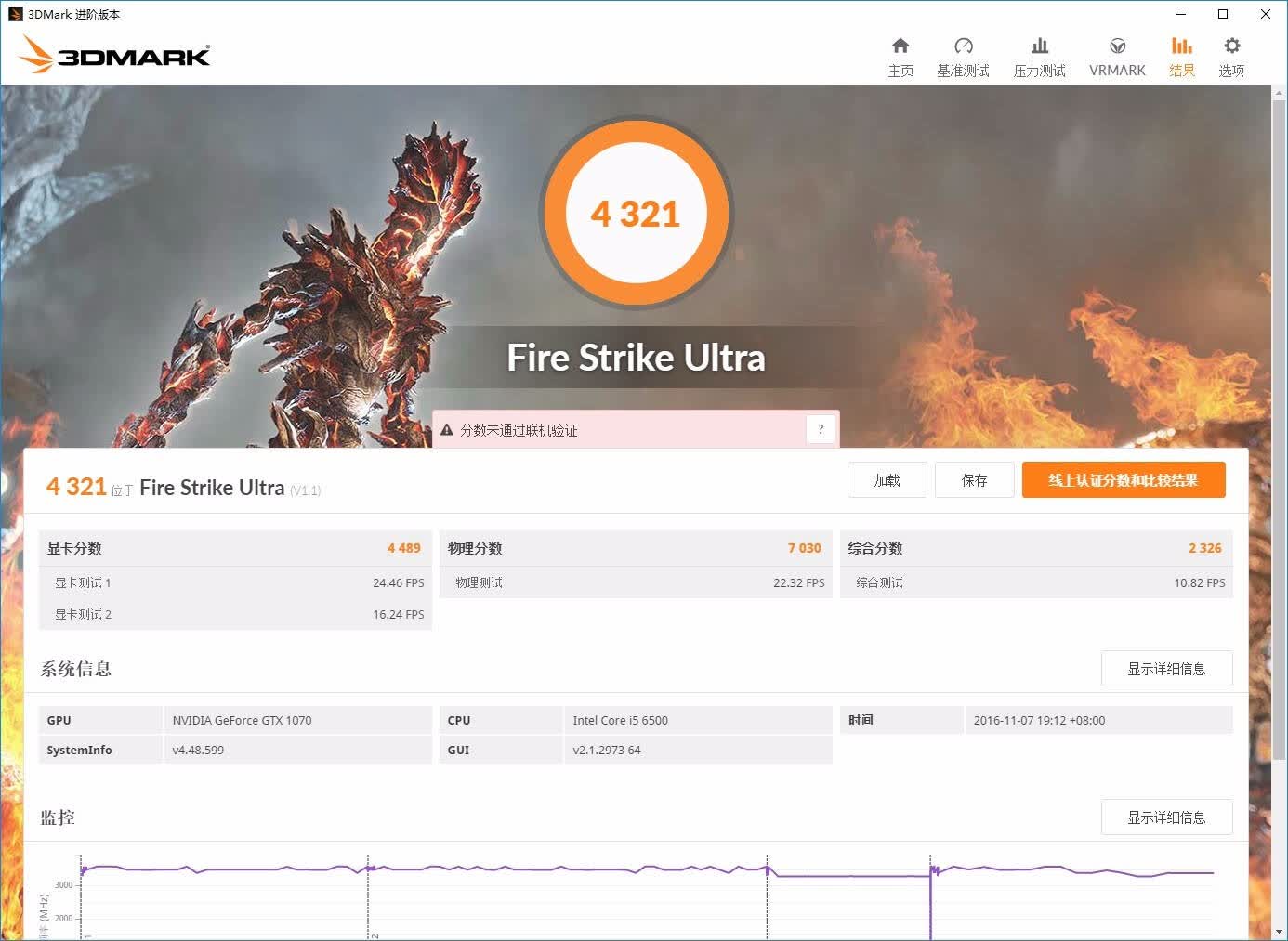

3DMark Fire Strike Ultra得分为4321。

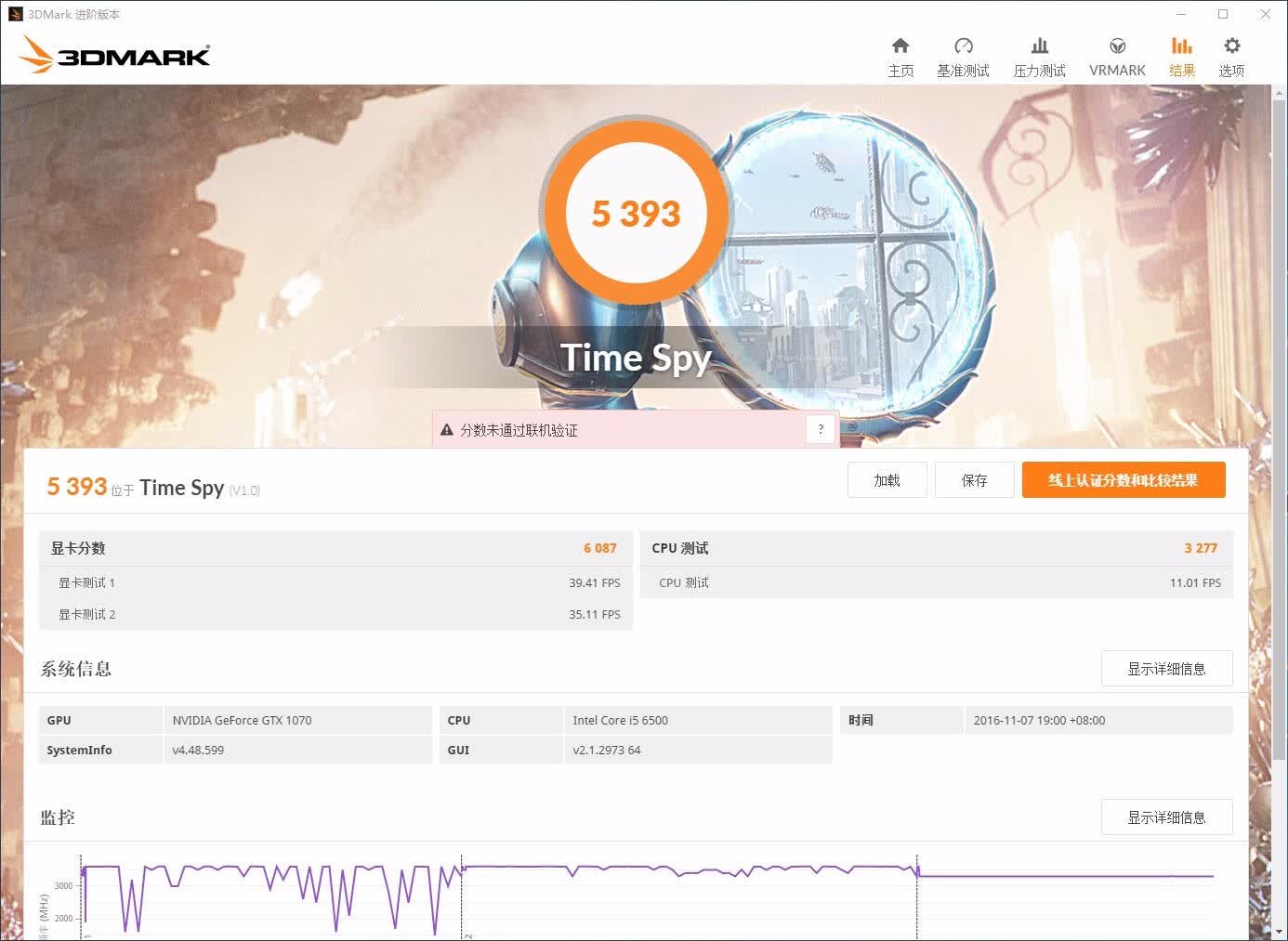

Time Spy得分为5393。

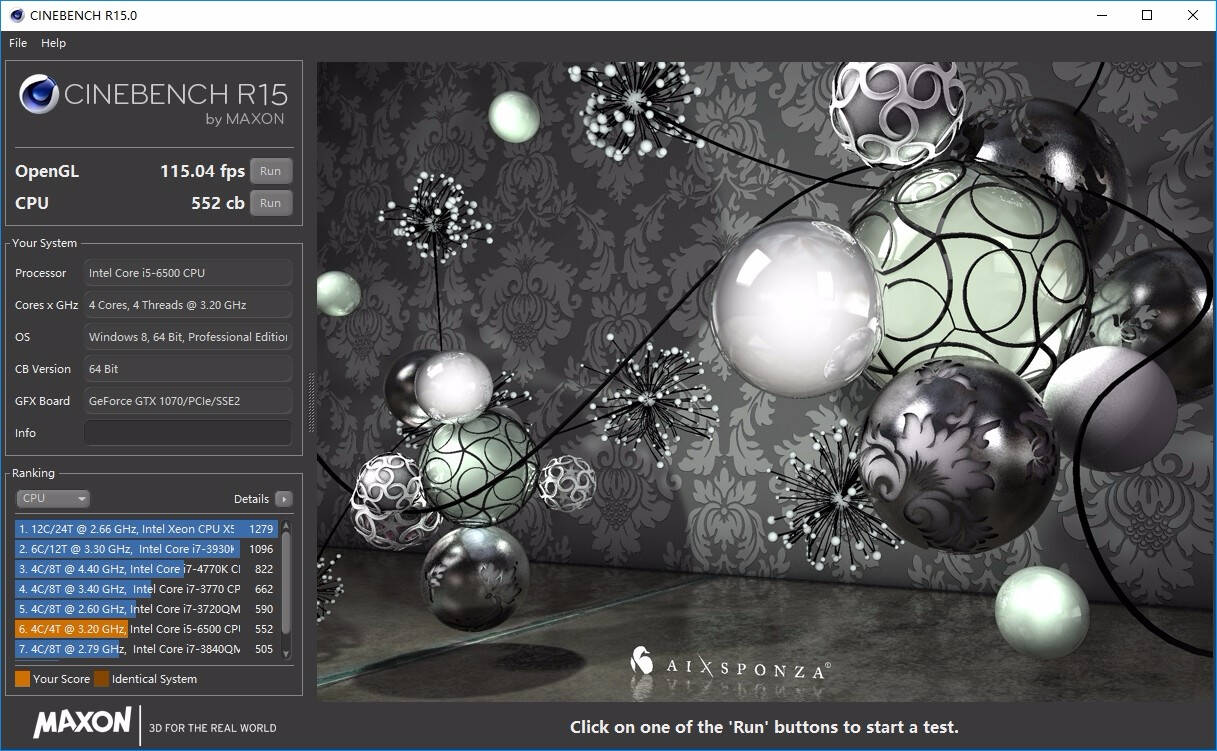

CINEBENCH R15.0 测试结果，OpenGL为115.04 fps，CPU为552 cb。

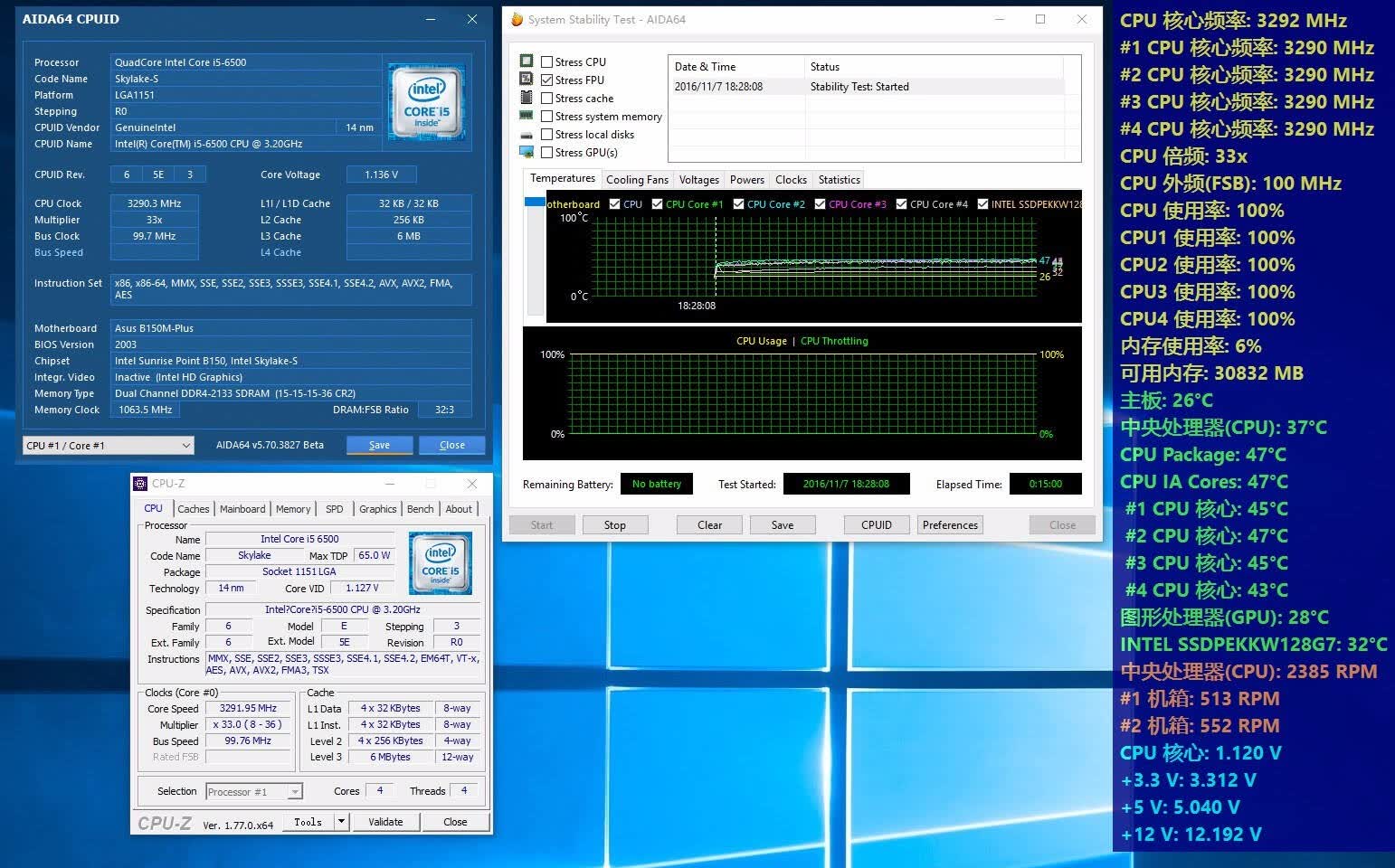

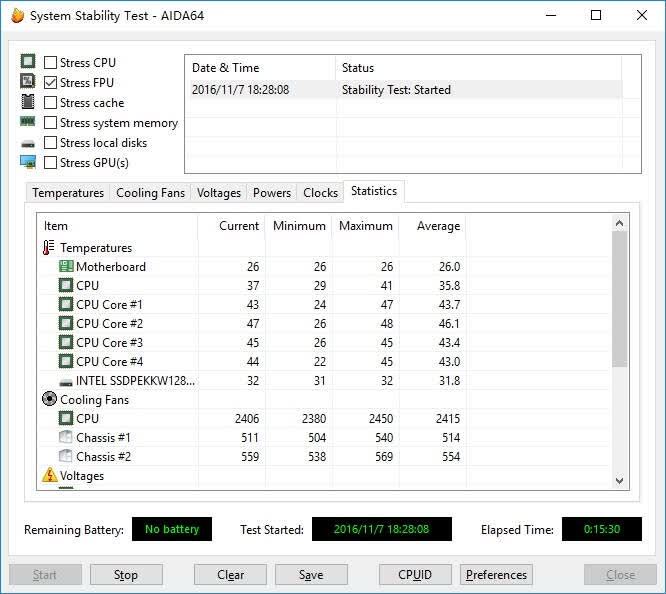

船长240冷排风扇控制在500RPM，其他2把机箱风扇也控制在500RPM，
拷机15分钟CPU核心平均温度：43.7℃ 46.1℃ 43.4℃ 43.0℃。
待机状态下，HOF GTX 1070显卡风扇停转，

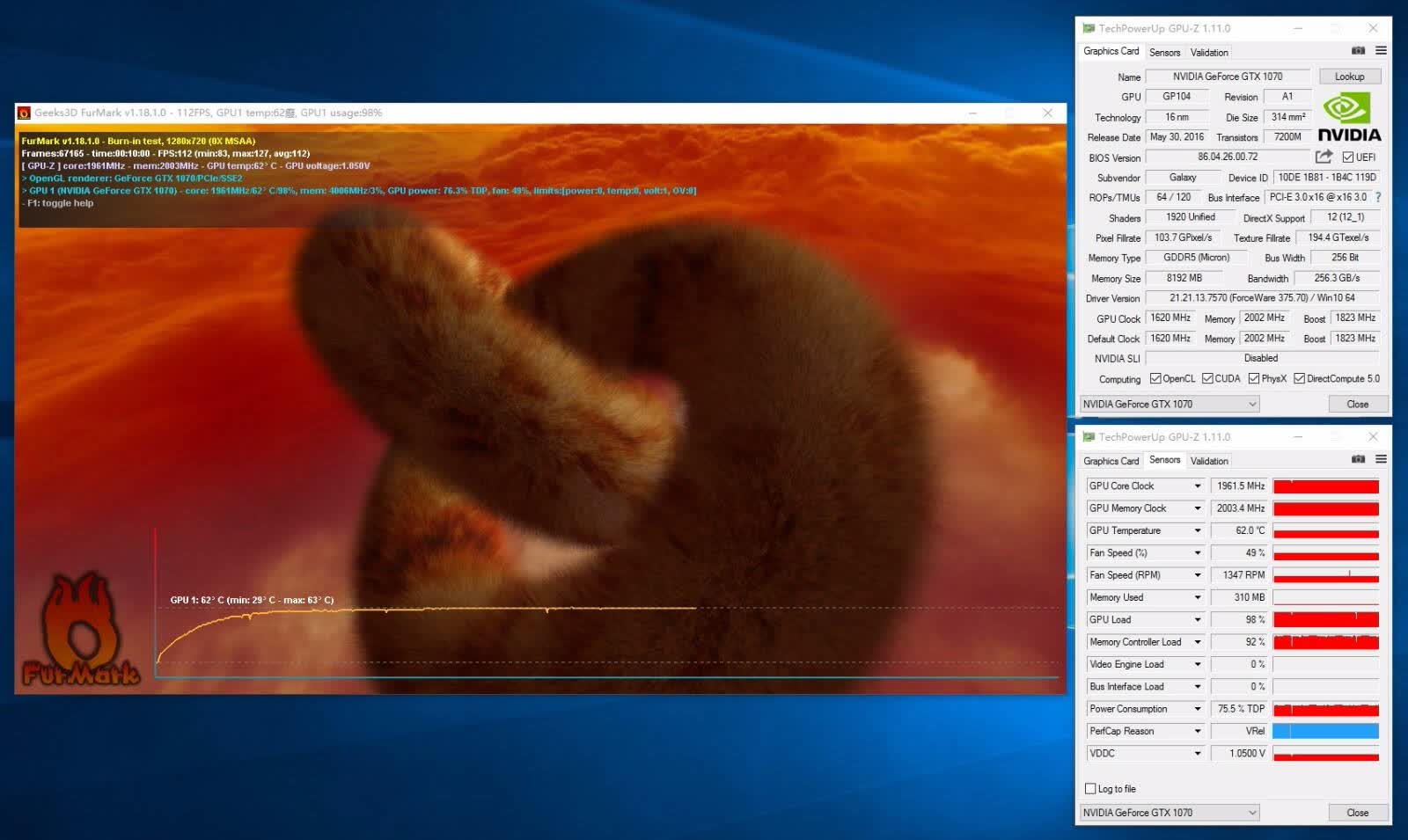

使用FurMark进行拷机，运行十分钟后GPU温度仅高达到63℃。
装机完成，朋友终于可以和我一起开车了。
整机配置清单如下，可供装机的朋友参考。
CPU：英特尔i5-6500
英特尔（Intel）酷睿四核 i5-6500 1151接口 盒装CPU处理器
主板：华硕B150-PLUS
华硕（ASUS）B150M-PLUS 主板 Intel B150/LGA 1151
内存：影驰 HOF DDR4 3600MHz x 4
影驰 名人堂HOF DDR4 16G内存套装 超频台式机内存 3600/8G*2 套装
固态硬盘：英特尔 600P 128GB
英特尔（Intel）600P系列 128G M.2 2280接口固态硬盘
机械硬盘：西数 黑盘 1TB
西部数据(WD)黑盘 1TB 7200转64M SATA6Gb/s 台式机硬盘(WD1003FZEX)
显卡：影驰 HOF GTX 1070
影驰（Galaxy）GTX 1070 名人堂 1620(1822)MHz/8GHz 8G/256Bit D5 PCI-E显卡
机箱：酷冷至尊 Master Case Pro 3
酷冷至尊(Cooler Master)MasterCasePro3黑色模组化中塔式机箱(支持M-ATX主板/USB3.0/双14cm风扇/顶部盖板)
散热器：船长240
九州风神(DEEPCOOL)captain船长240(白色)水冷排CPU散热器套装
电源：海盗船 RM850i
美商海盗船（USCorsair）额定850W RM850i 电源（80PLUS金牌/C-Link/低载风扇停转/十年质保）
