AMD在6月的台北电脑展上正式推出了基于北极星架构的显卡：RADEON RX 480，RX 480采用的仍然为GCN架构，改进为4.0版本，拥有超过5TFLOPs的浮点性能。采用了14nm FinFET制造工艺，当然能耗比也大幅度地提高，每瓦特性能相比较于上代的R9系列平均提升70%，这当然是全新架构带来的功耗红利。
那么这款显卡的实际性能究竟如何，能不能达到之前宣传的VR Ready的水准？
那么阿财从讯景RX 480黑狼进化版和技嘉GTX 1060 3G版入手，通过实际游戏测试，体验这款AMD寄以翻身厚望的北极星架构中端显卡的真正实力。
讯景（XFX）RX 480 4G 黑狼进化版 1338MHz/7GHz 256bit DDR5 显卡
技嘉 GIGABYTE GTX1060 IXOC 1531-1746MHz/8008MHz 3G/192bit GDDR5显卡
体验这一块集 GCN 4.0架构，AMD FreeSync技术，GF最新的14nm Fab制程诸多技术和荣耀于于一身的北极星Polaris10芯片照耀北天星空力量。
开箱和外观
新货开箱照例全家福啦，其实千元显卡比1070这个档次实用多了，因为楼主只玩WOW和暗黑3两个游戏，机器剩下的主要用途就是刷京东社区，刷京东社区，刷京东社区，重要的事情说三遍。
讯景RX 480黑狼进化版是一款基于北极星Polaris 10的显卡。

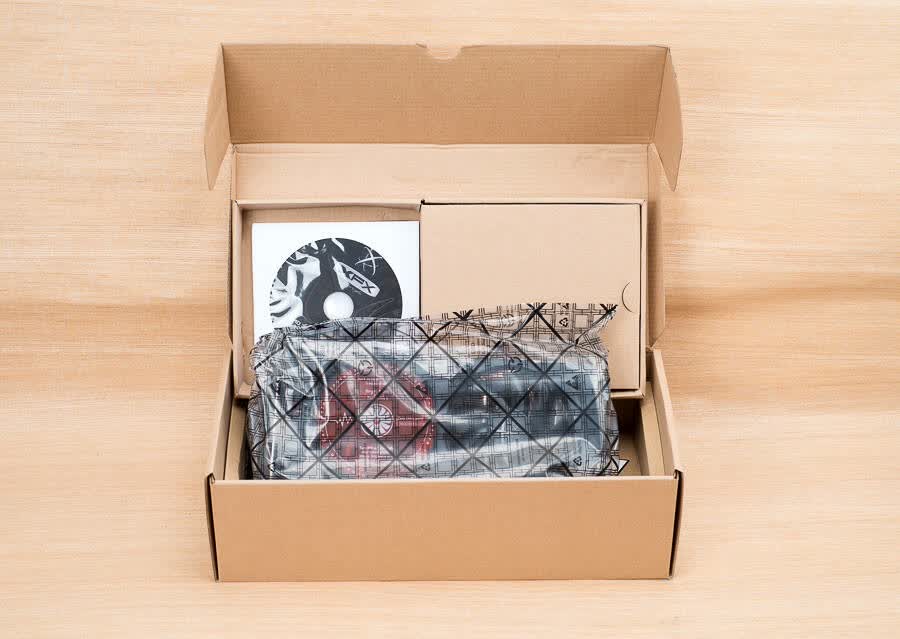

打开包装盒取出内盒，可以看到内盒跟大多数显卡一样分为上下两层，上层为光盘保修卡电源转接头等杂物附件。下面是防静电袋里的讯景RX 480黑狼进化版

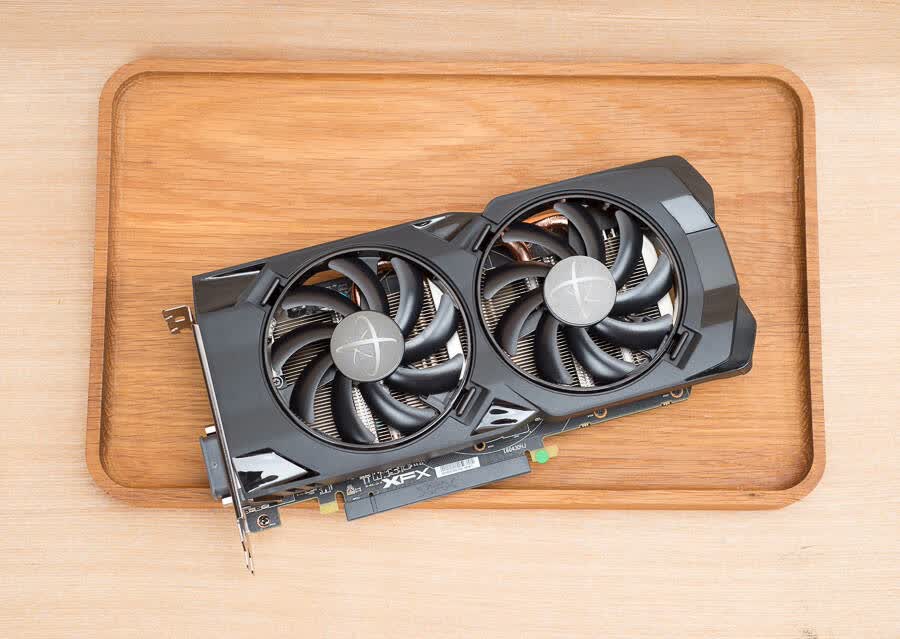

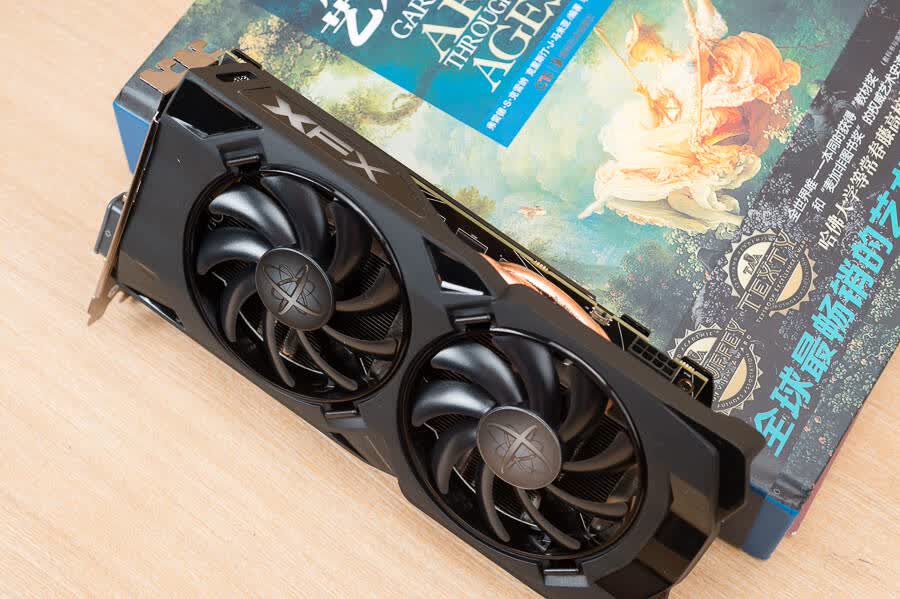

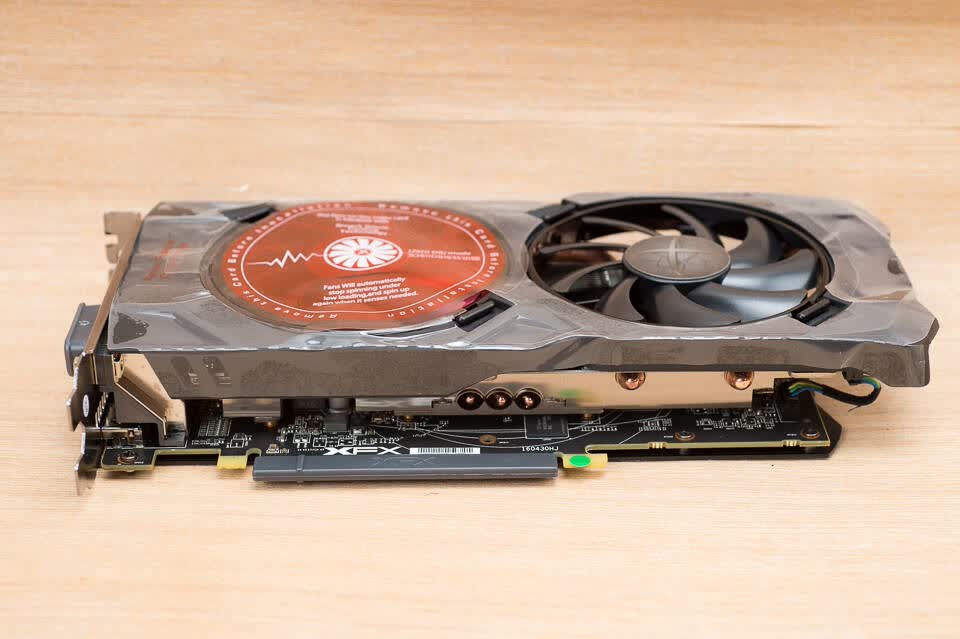

讯景RX 480黑狼进化版采用双9cm静音风扇设计。散热器整流罩表面采用黑色工程塑料材质。风扇引入了智能温控停转黑科技，所以贴有警示贴纸，提醒用户散热风扇不转并不是显卡损坏。
讯景黑狼进化版是一块非公版设计的超频显卡，一般公版采用OTES散热器，这种散热器叫做全封闭离心抽气式，它的优点是由一个涡轮风扇抽取空气，经由封闭的整流罩引导，高速吹过散热鳍片时换热，再直接排放到机箱外。这样显卡产生的热量对机箱环境温度影响非常轻微，亦不容易受到影响。
OTES确实也存在缺点，这主要在显卡的满载状态下体现。离心式风扇的直径通常较小，在显卡满载时需要较高转速产生足够的风量。高转速必然会提高噪音，在消费者越来越重视静音的大环境下，厂商又不得不限制满载时的转速，最终导致满载温度较高。
相对于公版OTES散热，讯景黑狼进化版显卡一般采用直吹结构的开放式散热器，开放式散热的鳍片规模和形状不太受限制，所以理论散热效果是很出色的。但也正因为这些原因，它对环境温度又非常依赖。开放式散热器会将显卡产生的所有热量排放在机箱内，导致机箱环境升温而环境升温后又会反作用到散热器上，如果没有有效的机箱风道支持，那么散热效果会打折扣，所以对机箱风道的要求比较高，建议机箱安装前后进出风扇，风扇总数不低于3个。

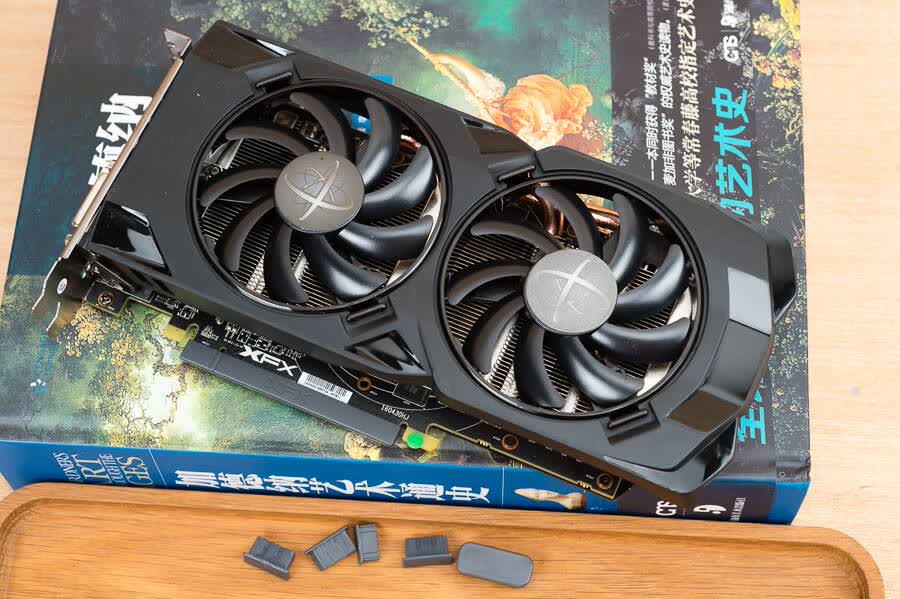

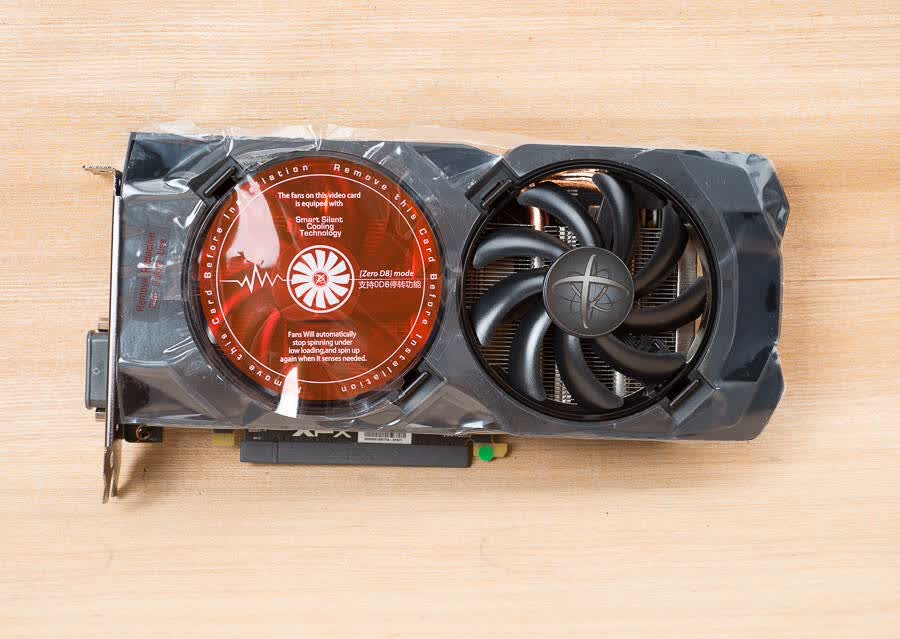

撕开保护风扇整流罩和警示静音停转功能的塑胶贴纸后，黑幽帅气的讯景RX 480黑狼进化版

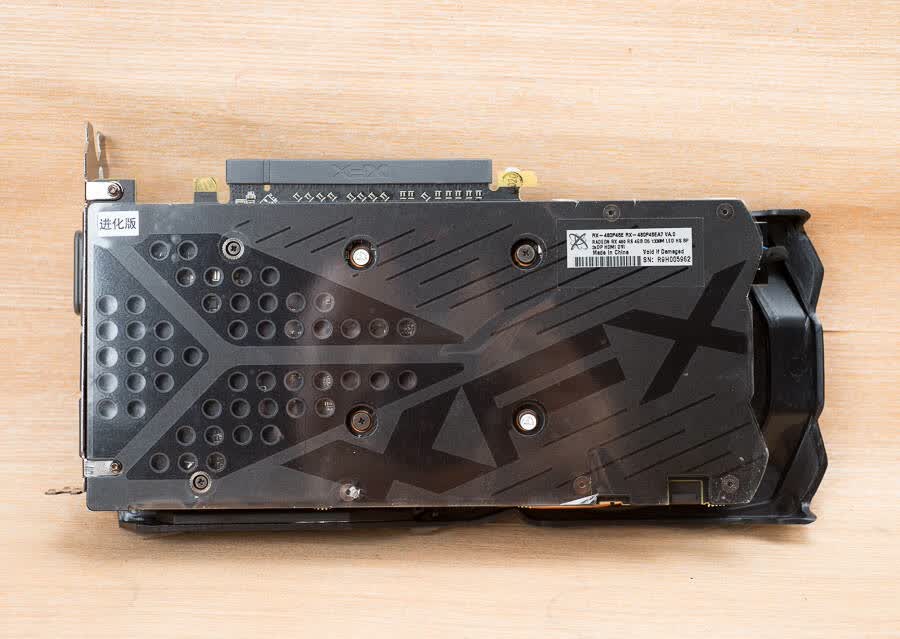

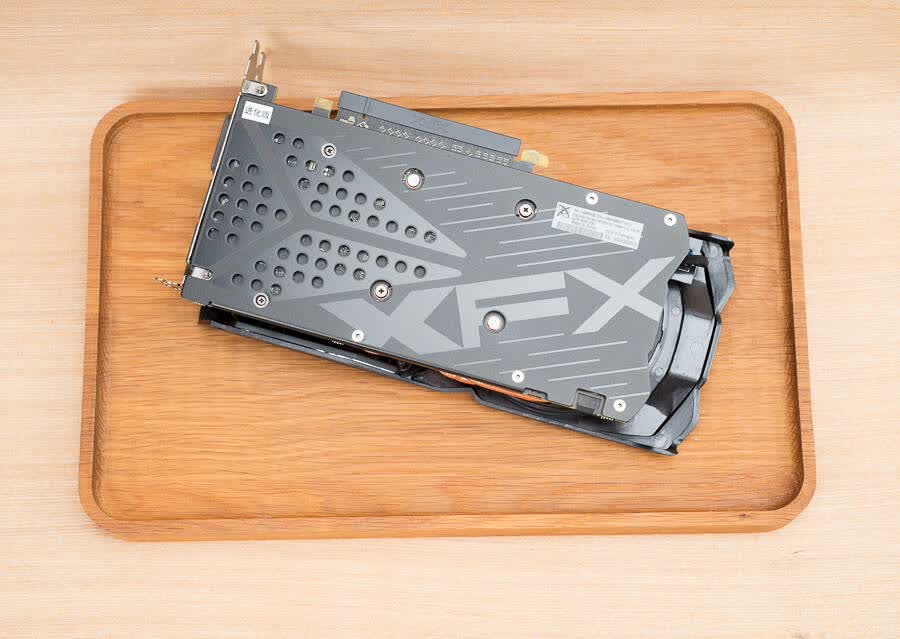

讯景RX 480黑狼进化版标配黑化铝合金材质冲压金属背板。起到保护PCB、美化显卡侧透颜值和强化显卡PCB强度抵抗重力不弯曲的三重作用。
讯景RX 480黑狼进化版显卡背板上印有XFX字样。

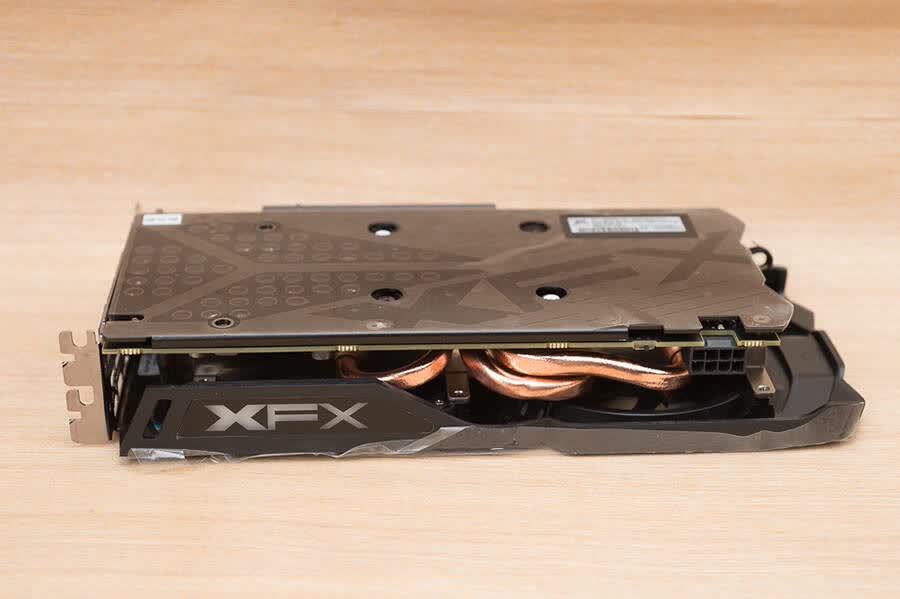

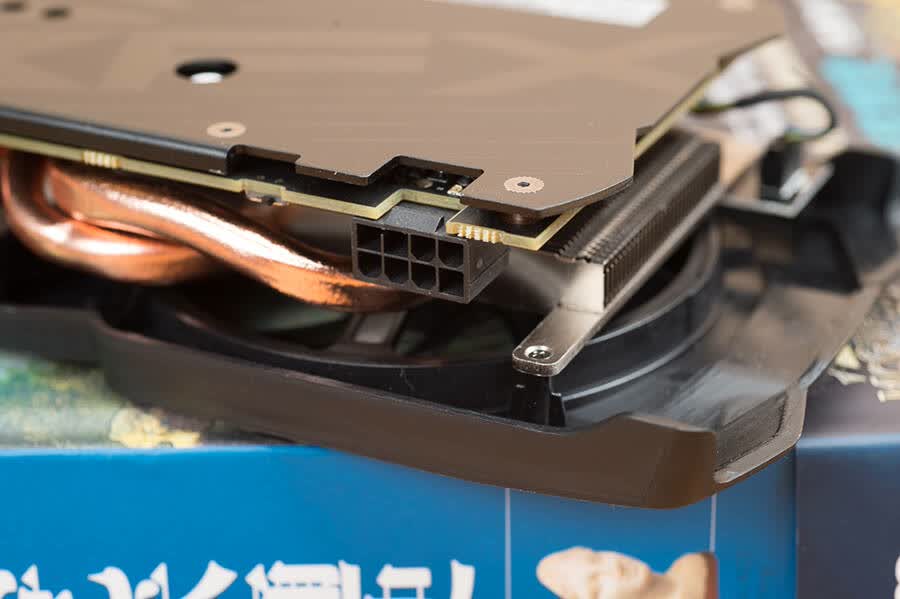

讯景RX 480黑狼进化版，PCIe供电接口为单8pin。典型的TDP功耗为160瓦，基本上任何带单8p的电源就能带着它狂飙游戏了。
同样撕掉背板保护贴纸，可以看到哑光金属质地的讯景RX 480黑狼进化版显卡背板上印有XFX字样。
讯景RX 480黑狼进化版跟讯景R9系列的黑狼进化版不同之处是显卡顶端的XFX负载信仰灯又变成单色白灯。
大家看，是不是觉得热管非常的粗？显眼？
为增强黑狼·进化系列散热性能 四根散热器的热管直径由6mm增加到8mm 散热铜质底座面积增大

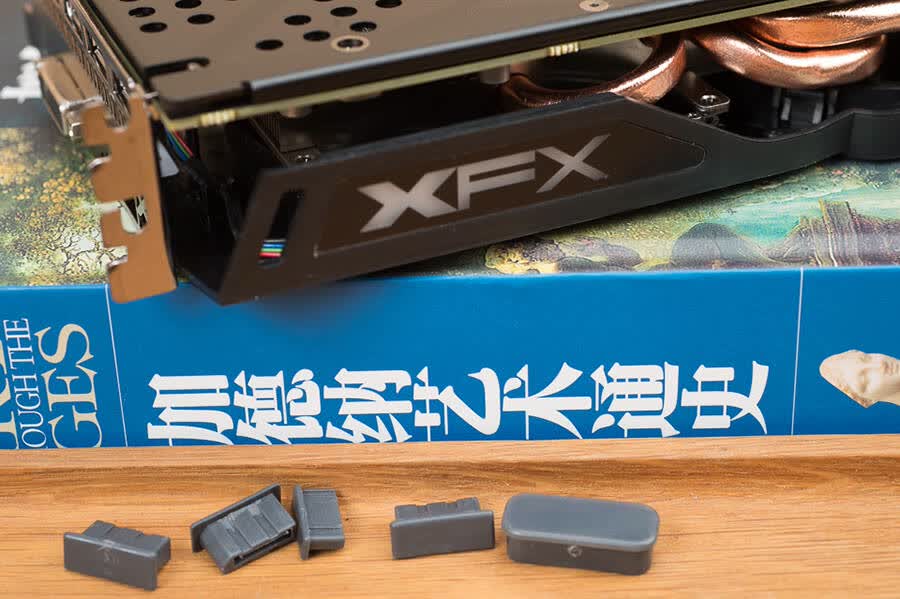

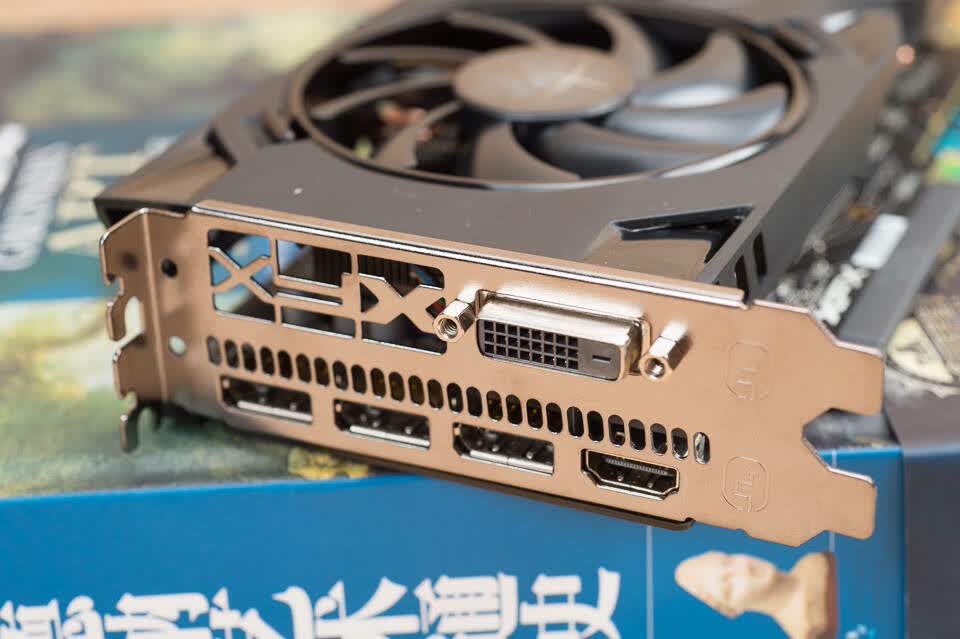

讯景 RX 480 黑狼·进化版的显示接口，1个DVI，3个DP口支持4K@60Hz分辨率，一个HDMI 2.0接口支持4K@60Hz分辨率。都体贴的送着塑胶防尘塞

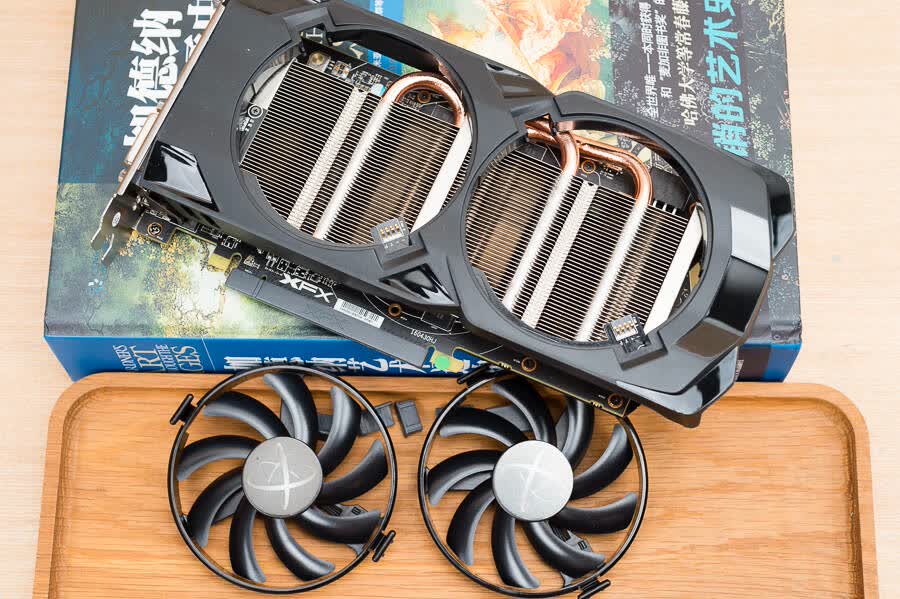

好玩的事情来了，楼主居然发现讯景 RX 480 黑狼·进化版的风扇可以轻松拆下来！

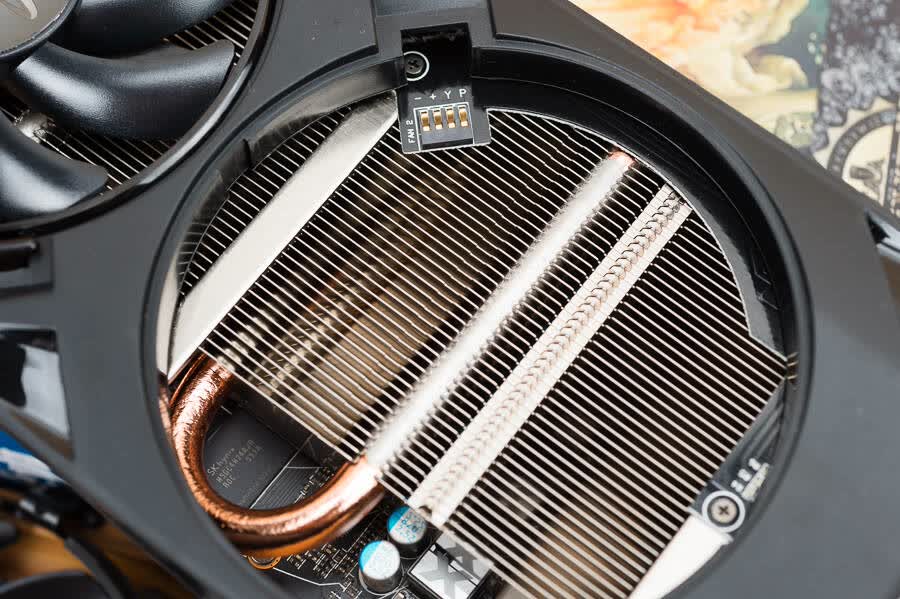

讯景 RX 480 黑狼·进化版这货居然采用了楼主这个乡下人从来没见过的可更换风扇设计
这个据说是XFX专利主控PCB接触式散热系统。风扇使用 镀铜PCB连接，无线材损耗，效能更高，无线材更安全，杜绝短路、断路等危险，而且天然防呆，防反插设计，保护风扇、显卡PCB的安全

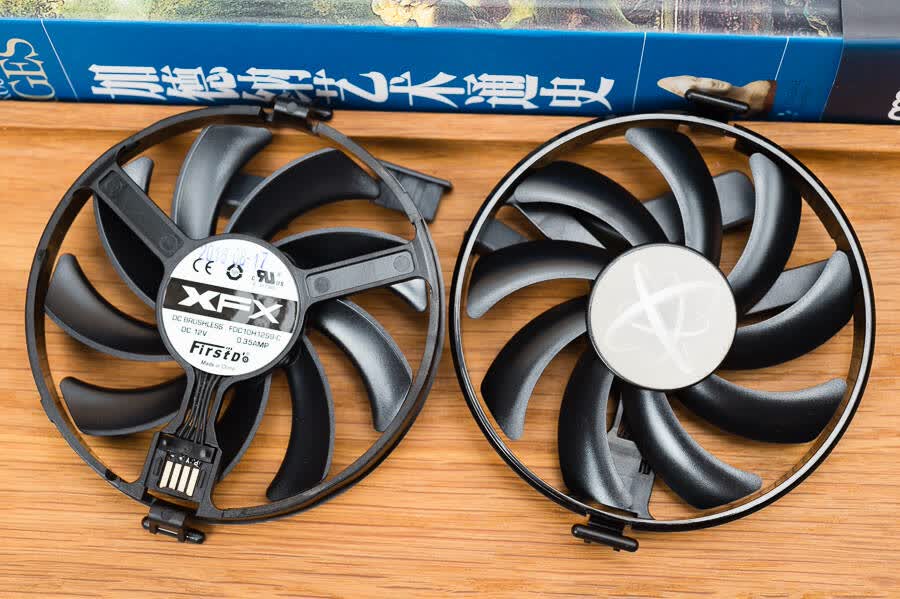

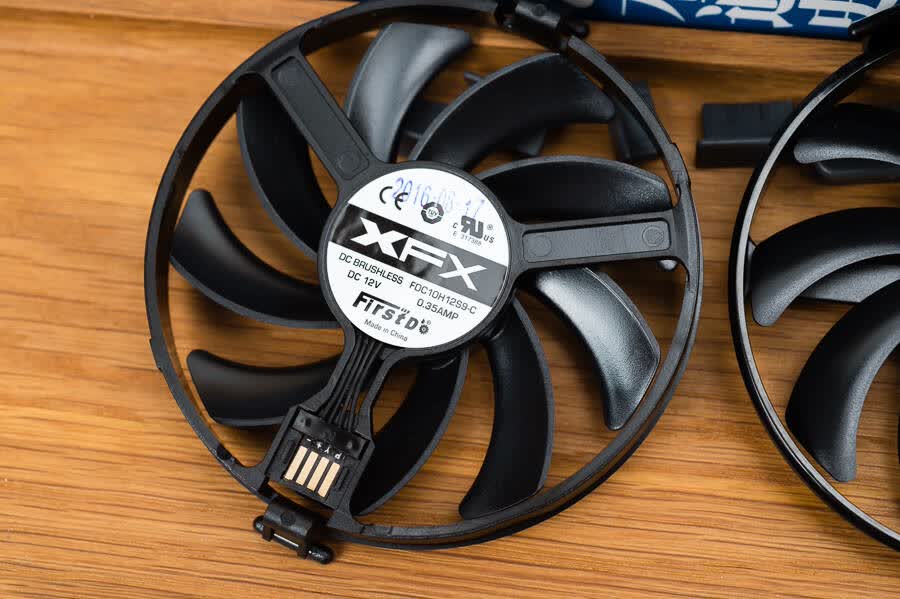

两个散热风扇均采用9叶片9cm直径顶级IP-5X防尘风扇设计。
风扇品牌为香港(富士多)FirstD，Vdc=12V，最大工作电流0.35A。
装机测试

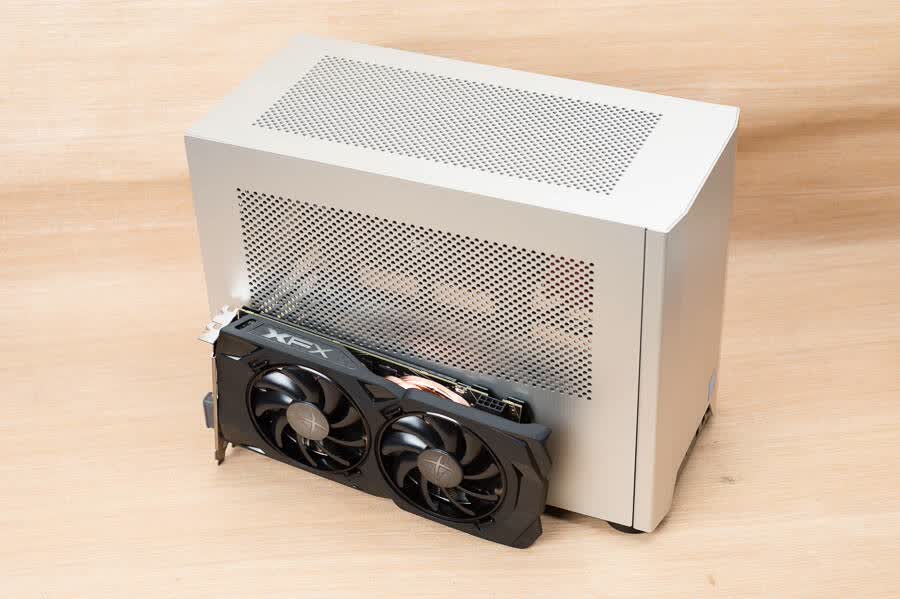

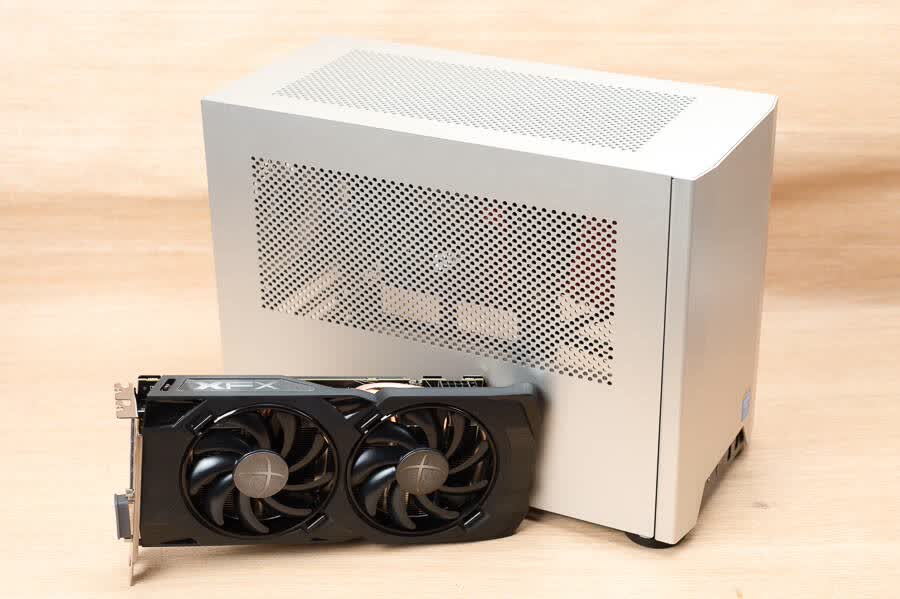

讯景 RX 480 8G黑狼进化版的特点就是机箱兼容性极佳。卡长仅有24厘米，可以装进超过半数的ITX机箱之内。
由于讯景 RX 480 8G黑狼进化版采用的是非公双9cm风扇8mm热管散热，所以无需担心显卡满载工作的时候的风道影响CPU和电源散热
得益于这款RX 480对于CPU散热和机箱风道大无要求，所以阿财可以采用讯景 RX 480 8G黑狼进化版+240水冷组装出一套ITX小钢炮平台。
体积为16cmx32cmx24cm，体积12.6L。

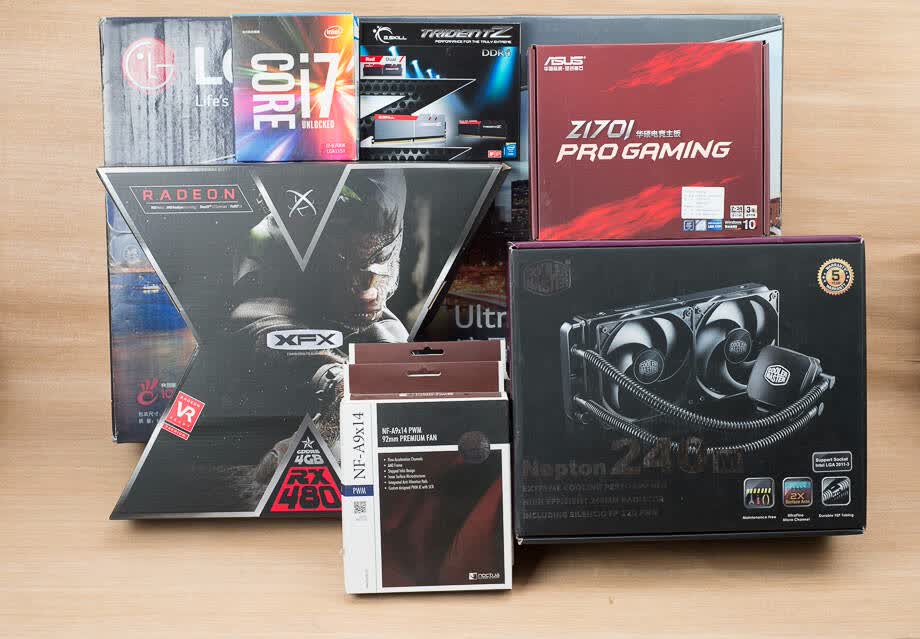

装机配置
机箱 NCASE M1
CPU Intel 酷睿 i7-6700K
英特尔（Intel）酷睿四核 i7-6700k 1151接口 盒装CPU处理器
主板 华硕 Z170I Pro GAMING
华硕（ASUS）Z170I PRO GAMING 主板 （Intel Z170/LGA 1151）
内存 芝奇 TridentZ 3000 C15 16G 套条
芝奇(G.Skill) Trident Z系列 DDR4 3000频率 16G (8G×2)套装 台式机内存(捷豹银)

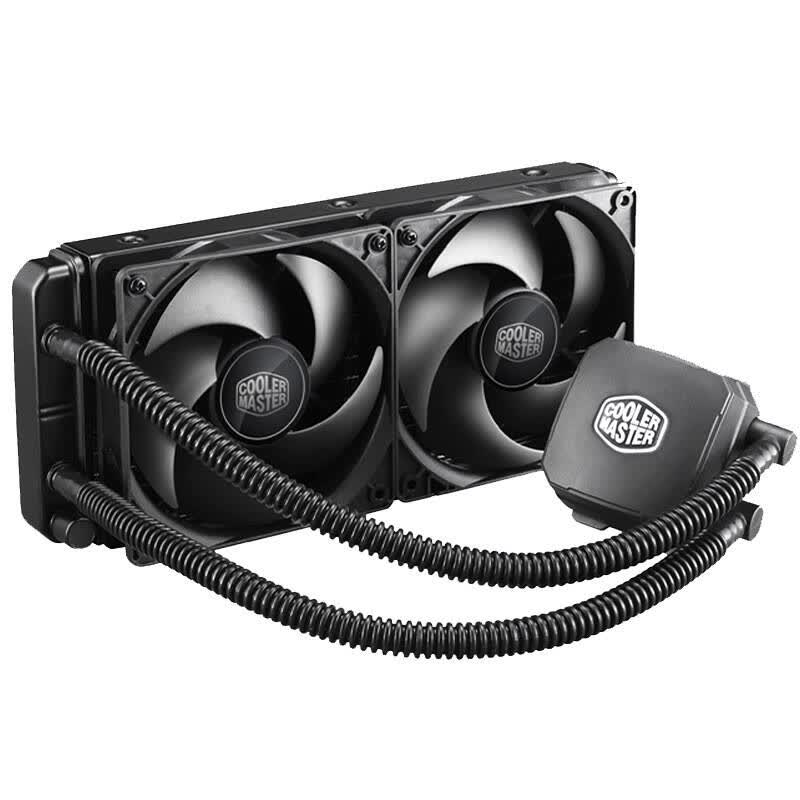

散热 酷冷至尊冰神 240M
酷冷至尊（CoolerMaster）冰神240M CPU水冷散热器（多平台/一体水冷/高效水冷泵）
显卡 讯景 XFX RX 480 4G
讯景（XFX）RX 480 4G 黑狼进化版 1338MHz/7GHz 256bit DDR5 显卡
电源 银欣SX600-G
银欣（SilverStone）额定600W SX600-G SFX电源(80PLUS金牌/智能温控/柔软扁平模组线)
显示器 LG 27UD68-W
LG 27UD68-W 27英寸4K IPS硬屏 爱眼不闪滤蓝光LED背光液晶显示器

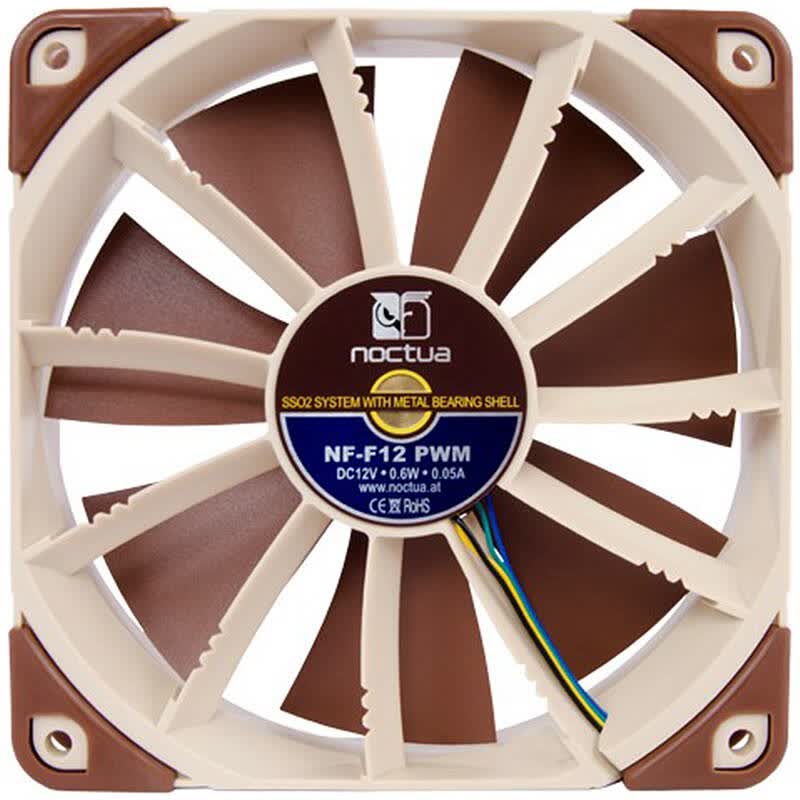

风扇 猫头鹰 NF-F12
猫头鹰（NOCTUA）NF-F12 PWM 12cm风扇（智能温控/4针冷排风扇/U12S风扇）

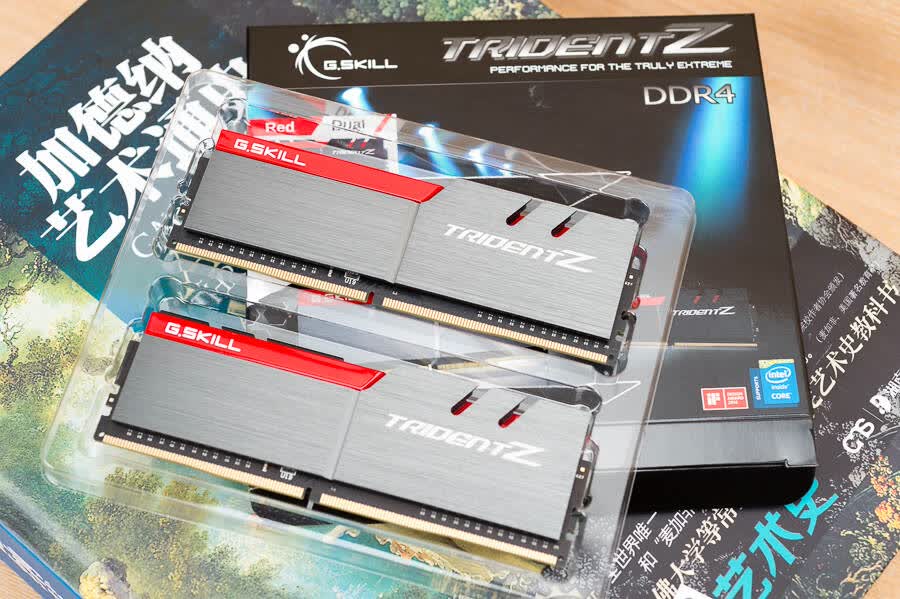

内存采用芝奇TridentZ DDR4 3000 16G
3000 C15采用的三星Rev. E颗粒，超频性能，X99芯片组上DDR4四通道基本盘跑上3000，努力一把能跑3200，据说Z170舍得加压1.5V就上直接能跑上3600。
芝奇 TridenZ 3200 C14 16G是目前DDR4颗粒王者三星B Die，能够以1.35V跑上3600+，性能更加喜人，不过价格需要+300，实在是没舍得加钱。

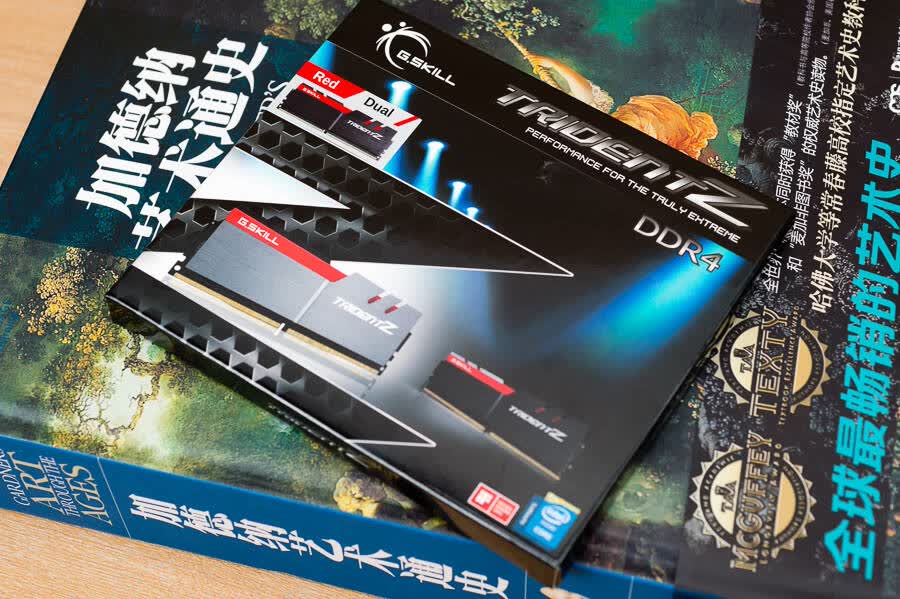

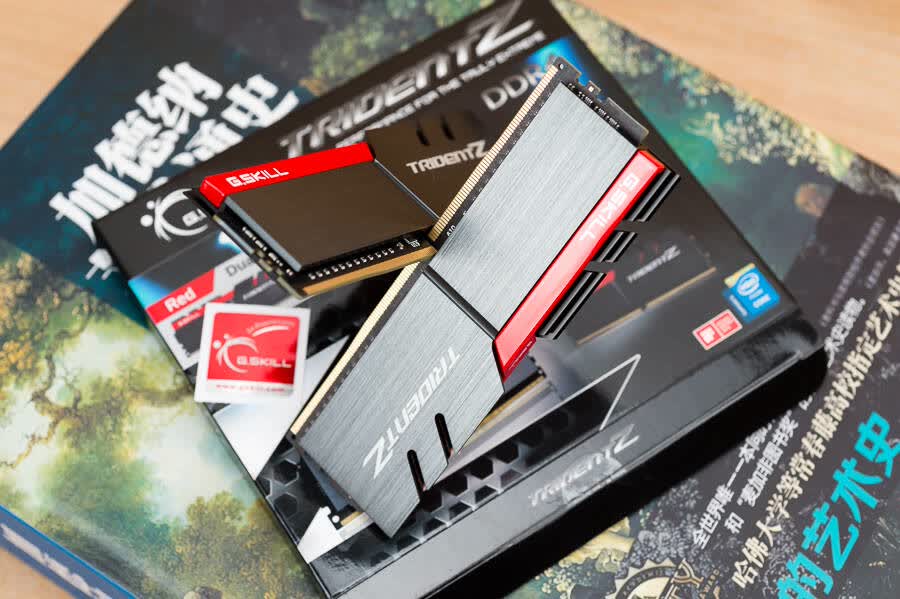

红灰黑三色配色的马甲，非常的高端的感觉。还附送了一张芝奇的贴纸机箱
马甲很厚重，但是高度非常高，不能和双塔双风扇的保持兼容，属于“反双塔”类型的内存，所以最佳的搭配是薄塔或者一体化水冷内存。
另一面是黑色，一面是灰色，这样可以灵活搭配配色方案，没有简单的红黑配色那么容易单调发腻。

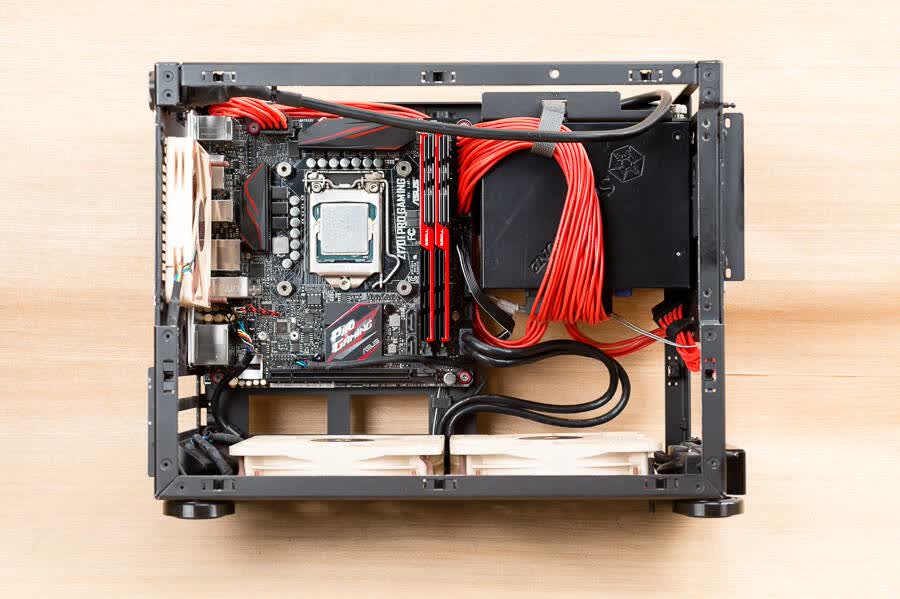

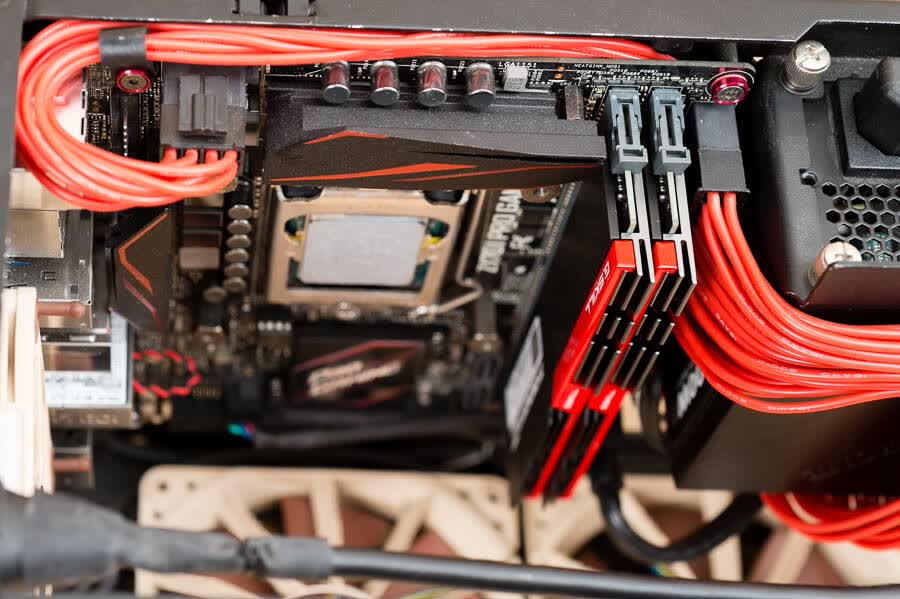

内存装进红黑配的ITX小机箱之内，主板是华硕Z170I PRO GAMING
可以看到内存高度相当的高，已经影响到单塔散热的风扇安装，需要薄塔侧吹，小型下压，或者一体化水冷散热才能兼容。
可以看到内存高度相当的高，已经影响到单塔散热的风扇安装，需要薄塔侧吹，小型下压，或者一体化水冷散热才能兼容。

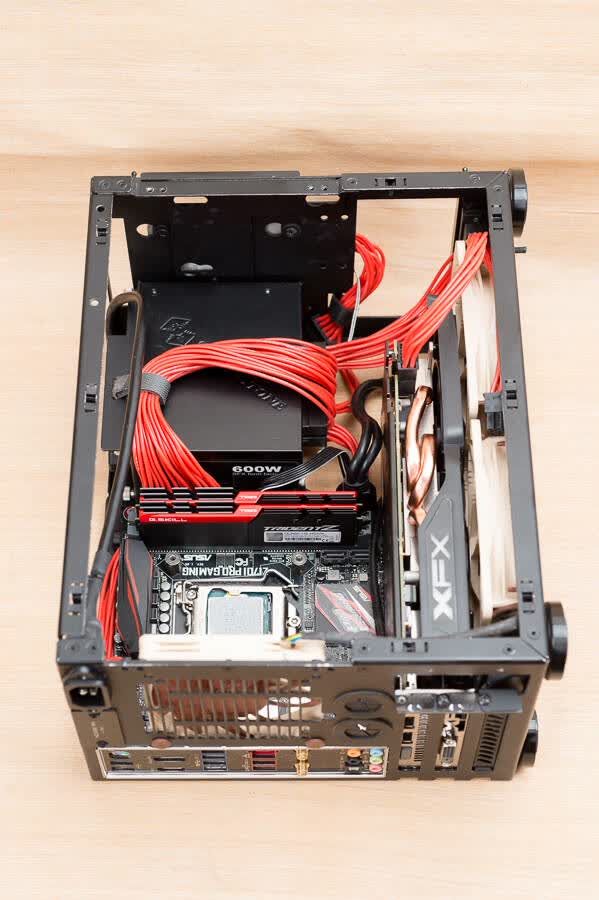

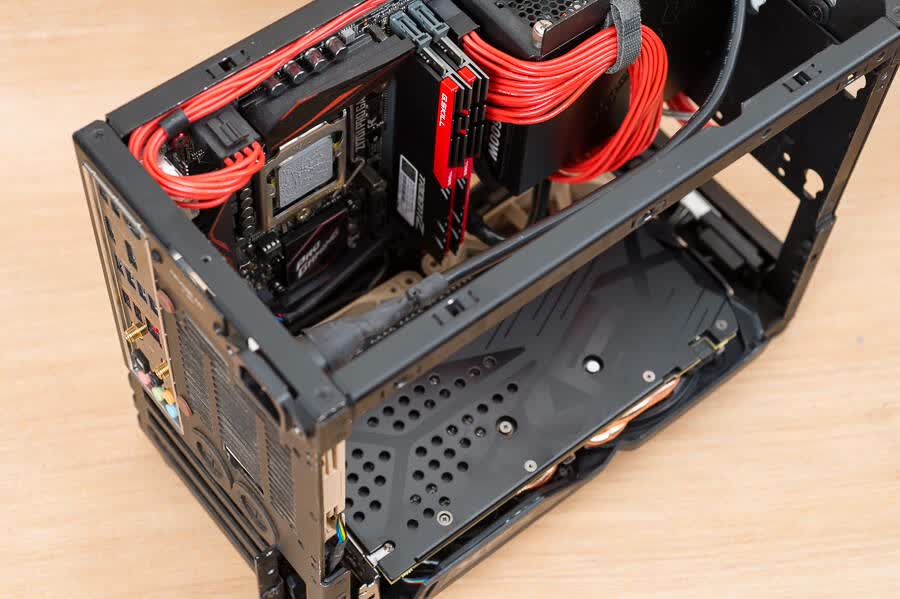

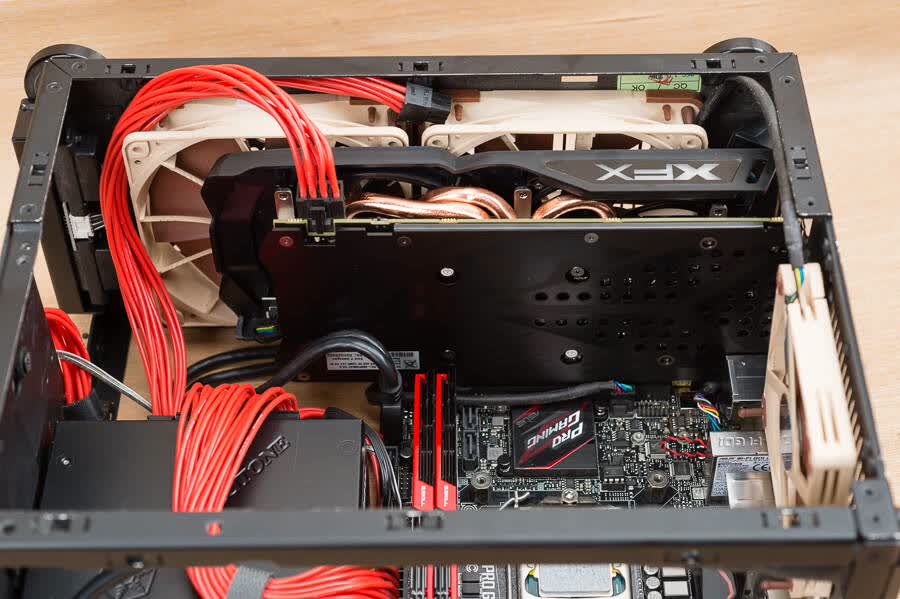

XFX讯景 RX 480 黑狼进化版安装到了机箱位置
对于这款机箱来说，XFX RX 480的显卡长度非常富裕

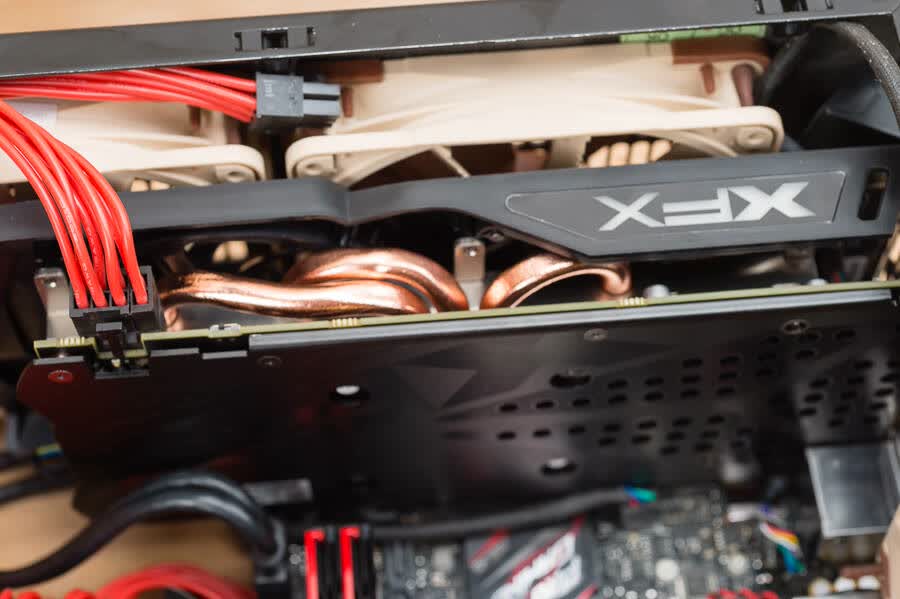

8p供电插头接上，我们可以看到显卡尾部还有大半个风扇的空间
8mm粗的热管还是很有安全感的
显卡不可避免的下垂了，但是这么短的ITX机箱里面，就没必要使用显卡千斤顶了。

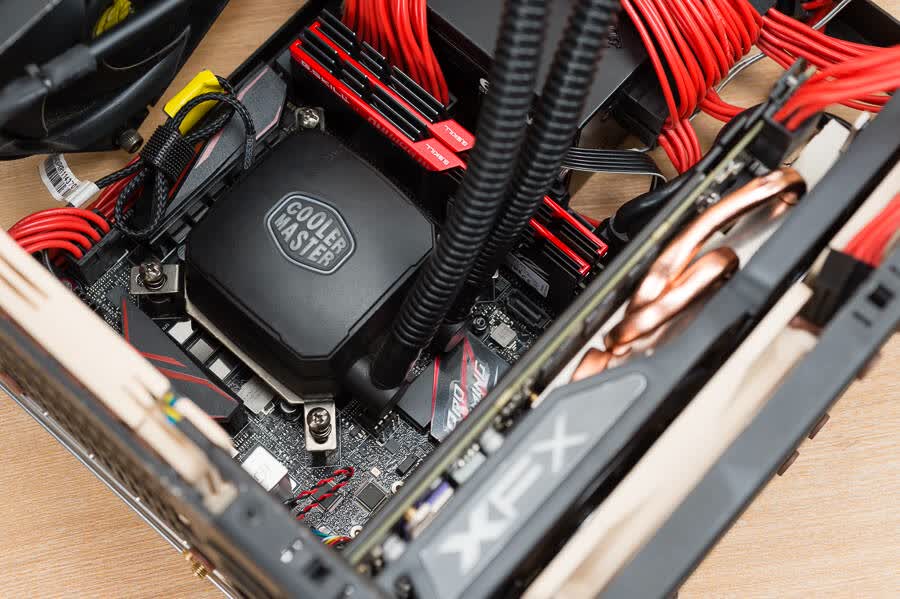

装上了冰神的水冷头，没有挡着高高的芝奇TridenZ内存。
需要旋转180度水冷头才能安装进这么小的ITX机箱，所以必须提前接好风扇，水泵电源线，

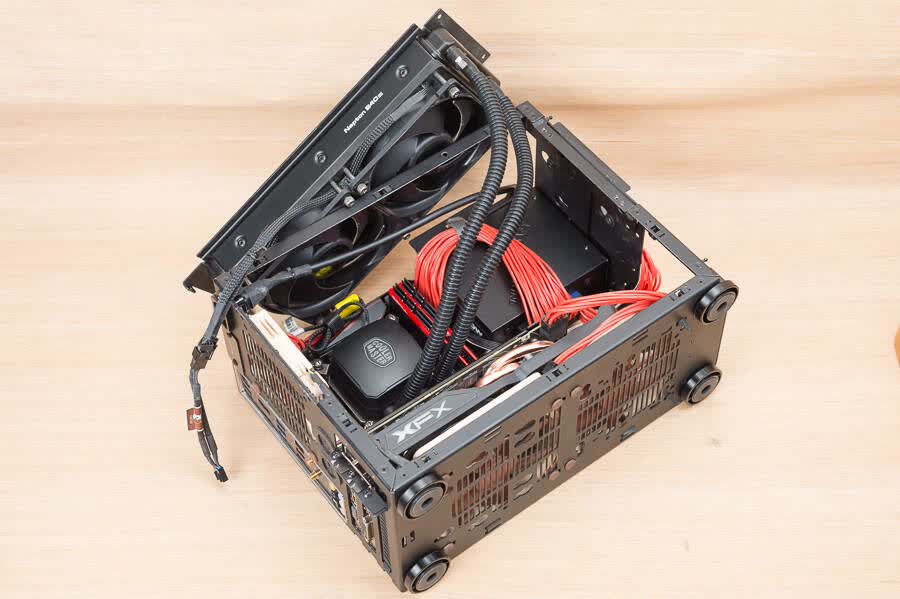

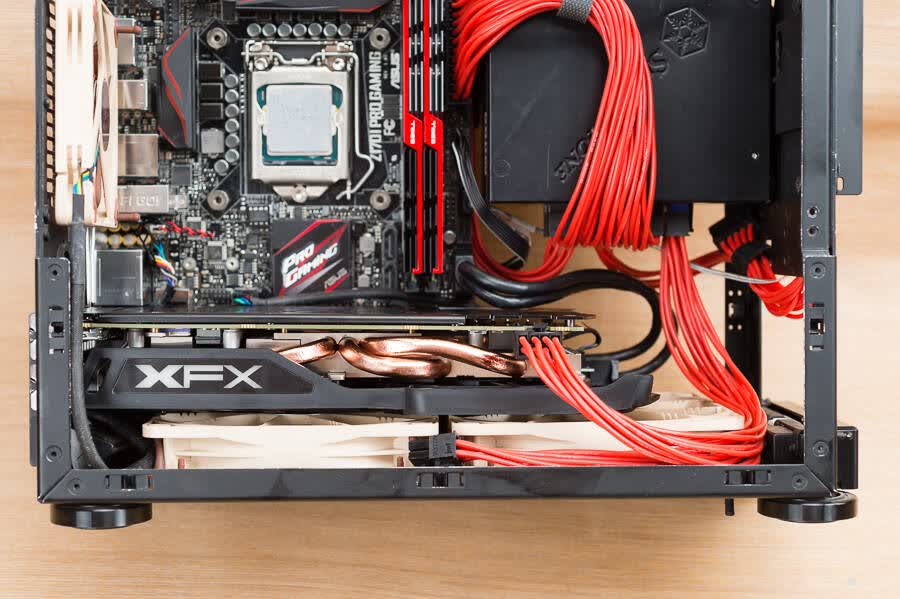

装好水冷排，机箱的风路设计是从机身下面2个NF-F12进气，吹过讯景 RX 480 4G显卡，然后通过冷排在机身侧面排出。
银欣SX600-G的12V供电能力超过596瓦，可以轻松带动i7-6700K和RX 480

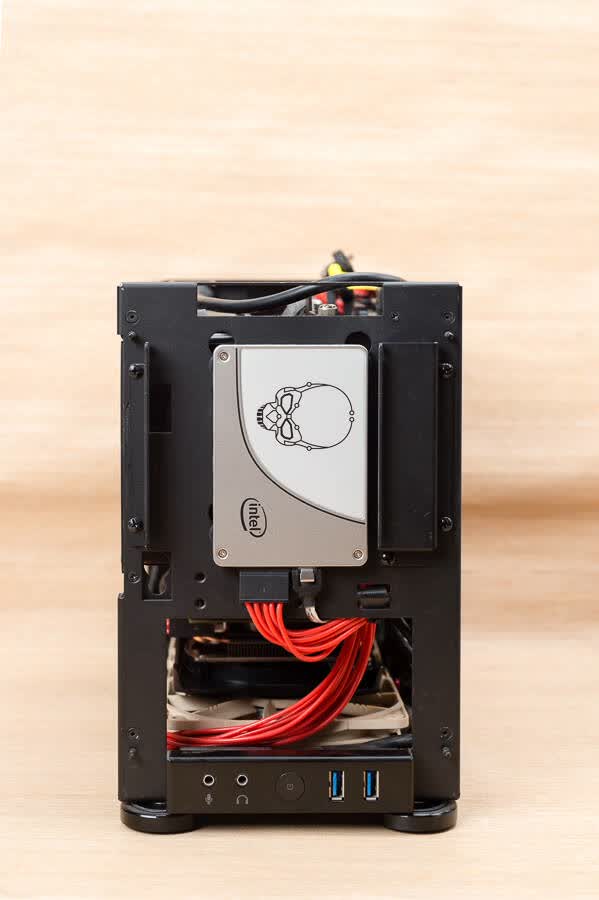

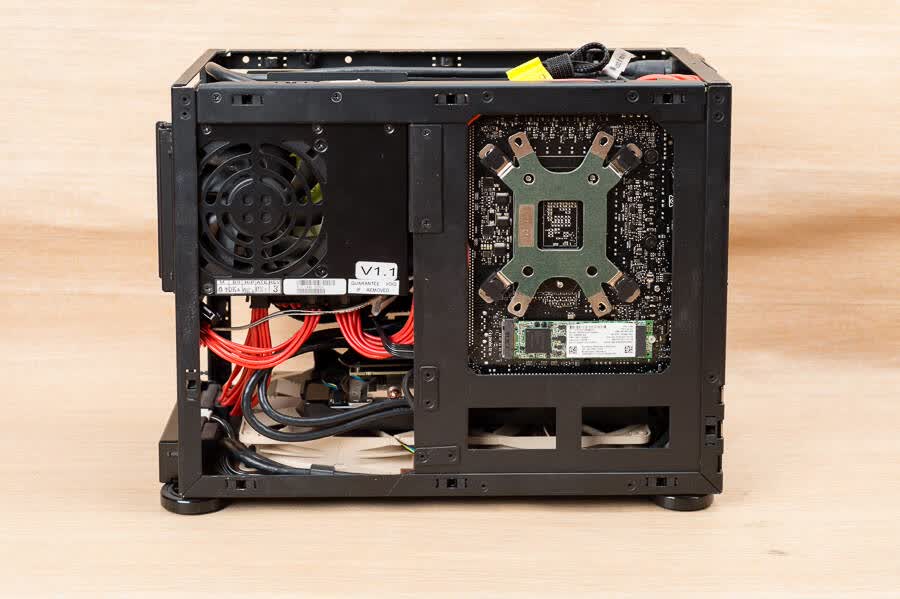

正面，Intel 730 骷髅头依然是Geek的信仰标志
辅助排气扇 猫头鹰NF-A9x14，可以帮助带走主板供电VRM的热量。
装上冷排，风扇进气空间也只有大约3~4cm左右。

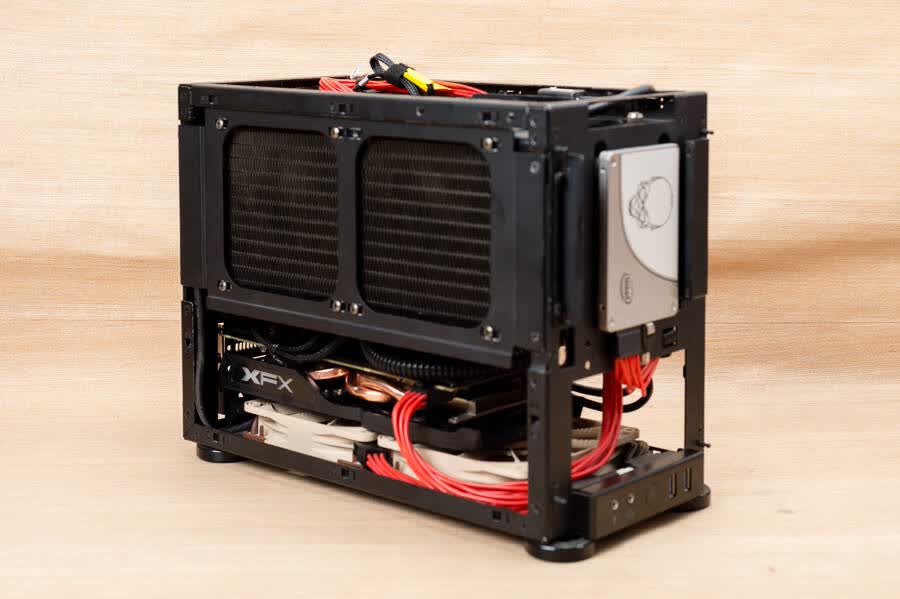

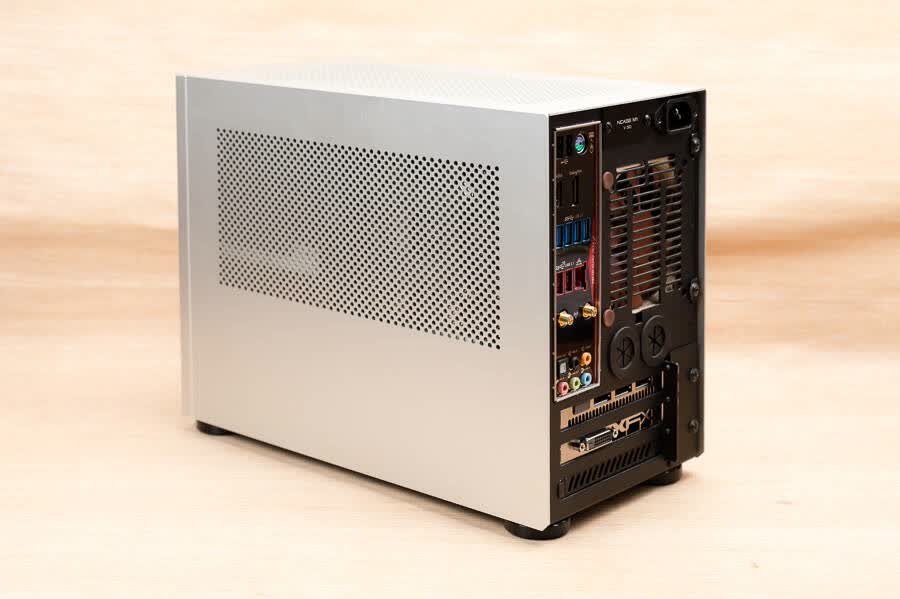

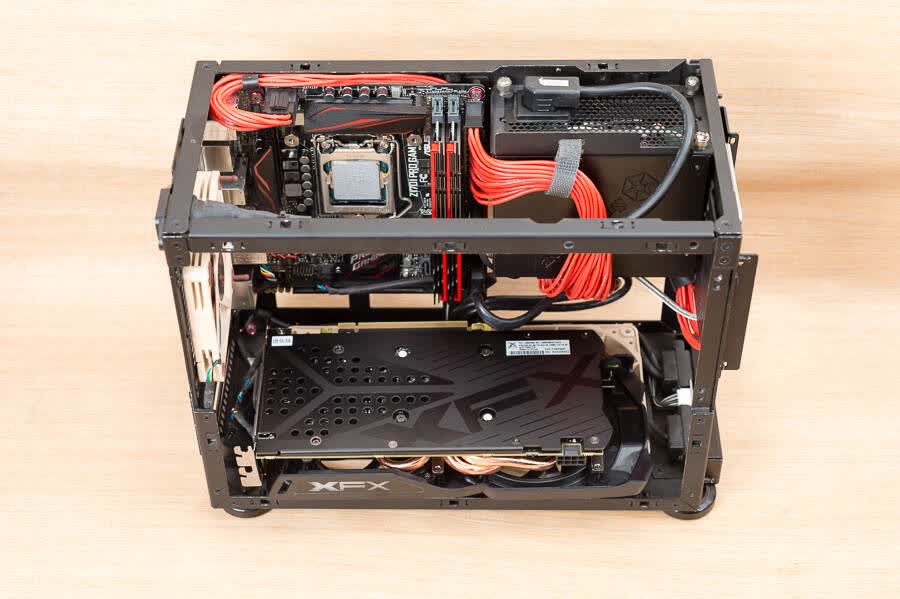

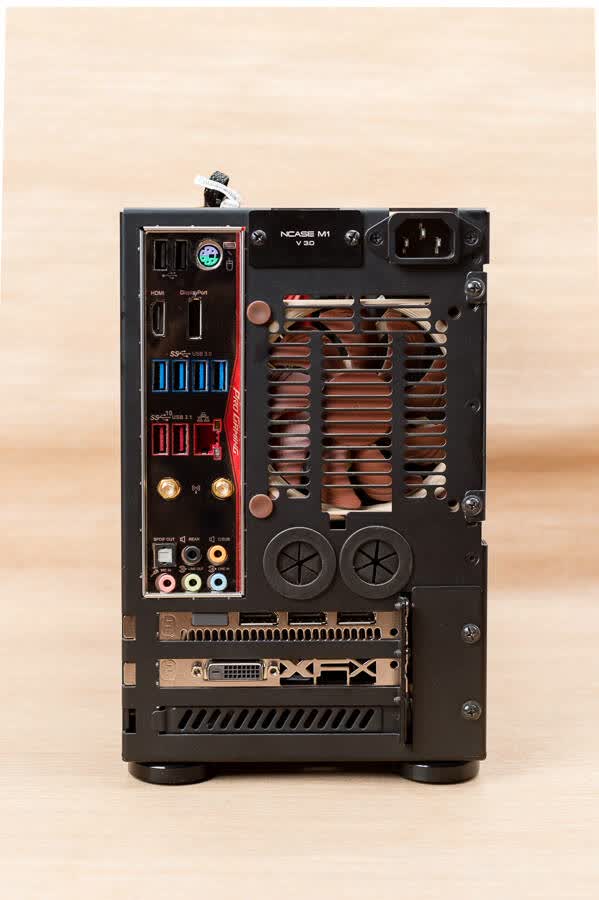

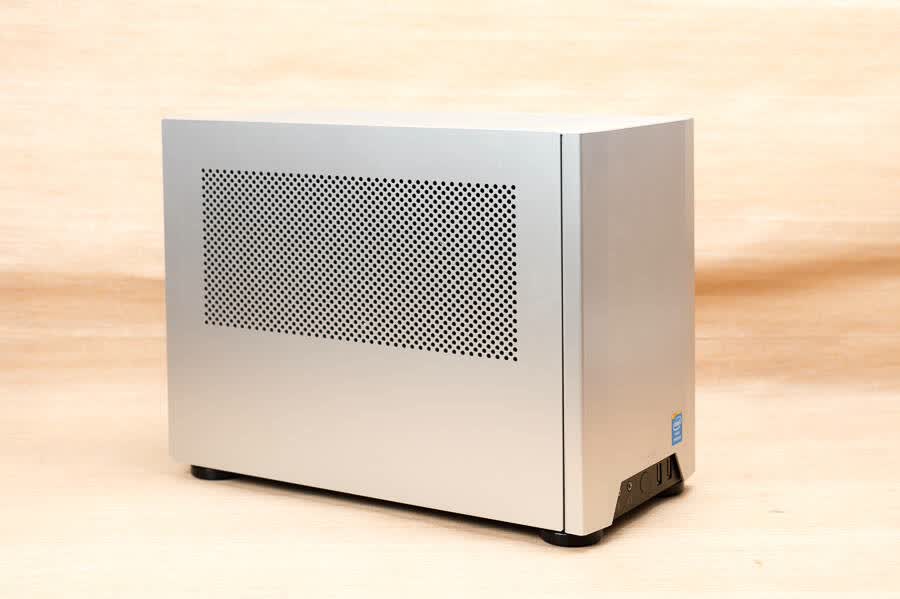

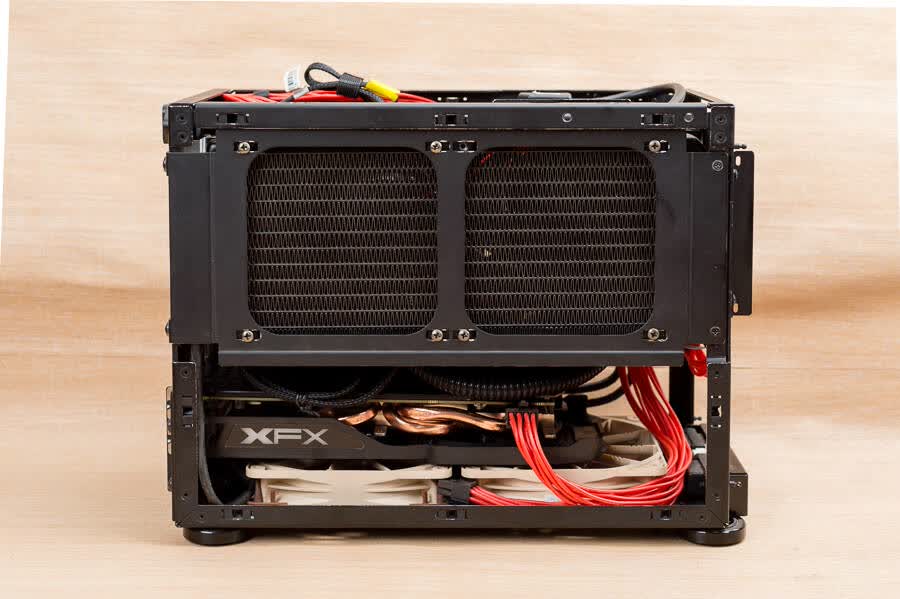

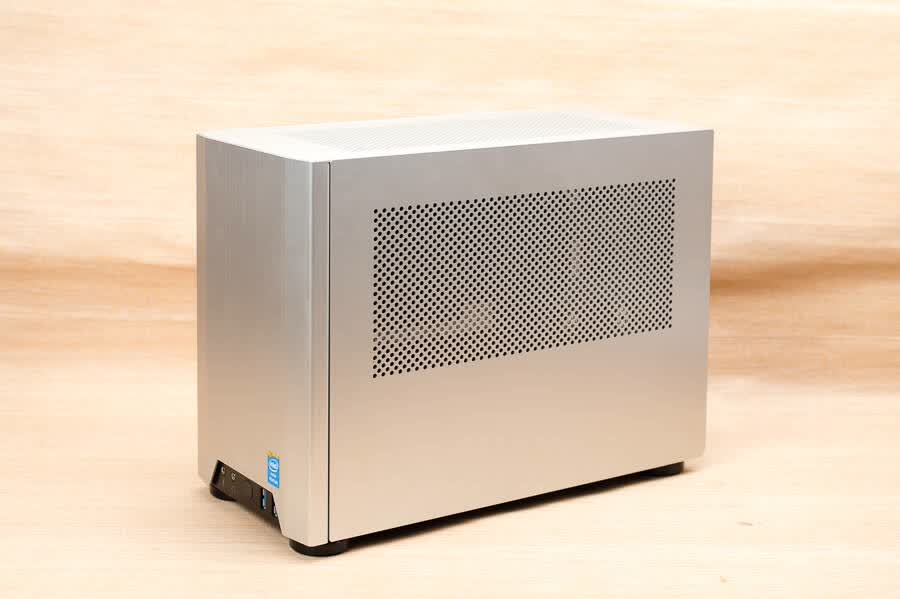

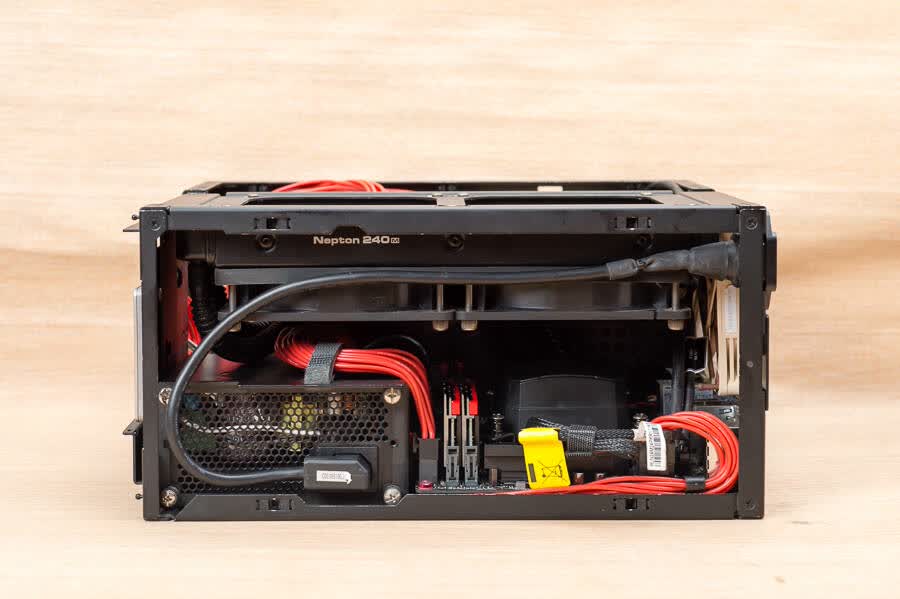

盖上机箱侧板，一台帅帅的ITX小钢炮就诞生了！
盖上机箱侧板，一台帅帅的ITX小钢炮就诞生了！
盖上机箱侧板，一台帅帅的ITX小钢炮就诞生了！
RX 480 4G 大战GTX 1060 3G

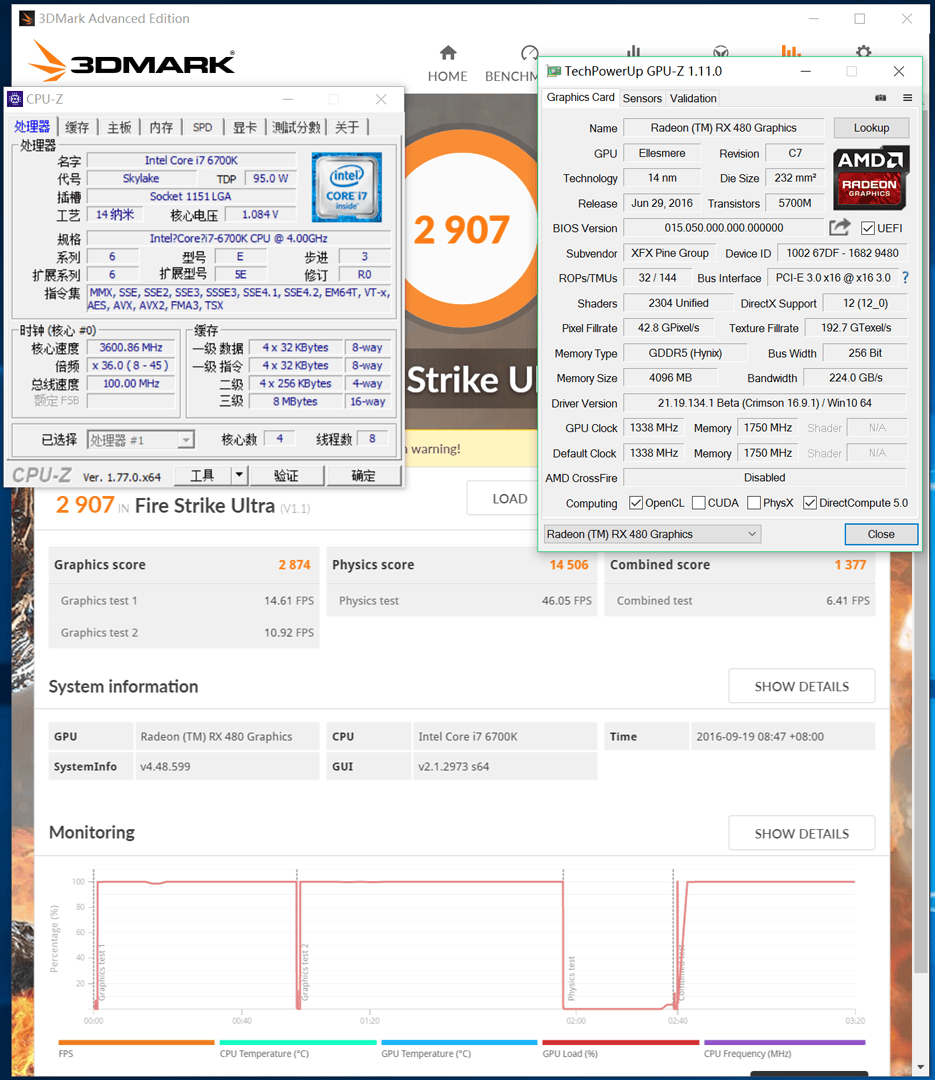

显卡核心参数和Crimson显示驱动程序
使用最新的 AMD Crimson 16.9.2驱动，据称已经修正RX4 80 PCIe取电过度的问题。
硬件和软件版本信息可以在 Crimson 驱动控制中心中可以查看。
讯景 RX 480 黑狼进化版支持 AMD FreeSync 同步技术。在显示器也同时支持的时候，同时开启垂直同步和 显卡 FreeSync + 显示器的 FreeSync 就可以完全开启 AMD FreeSync 同步技术。
娱乐跑分鲁大师
3D基准性能测试

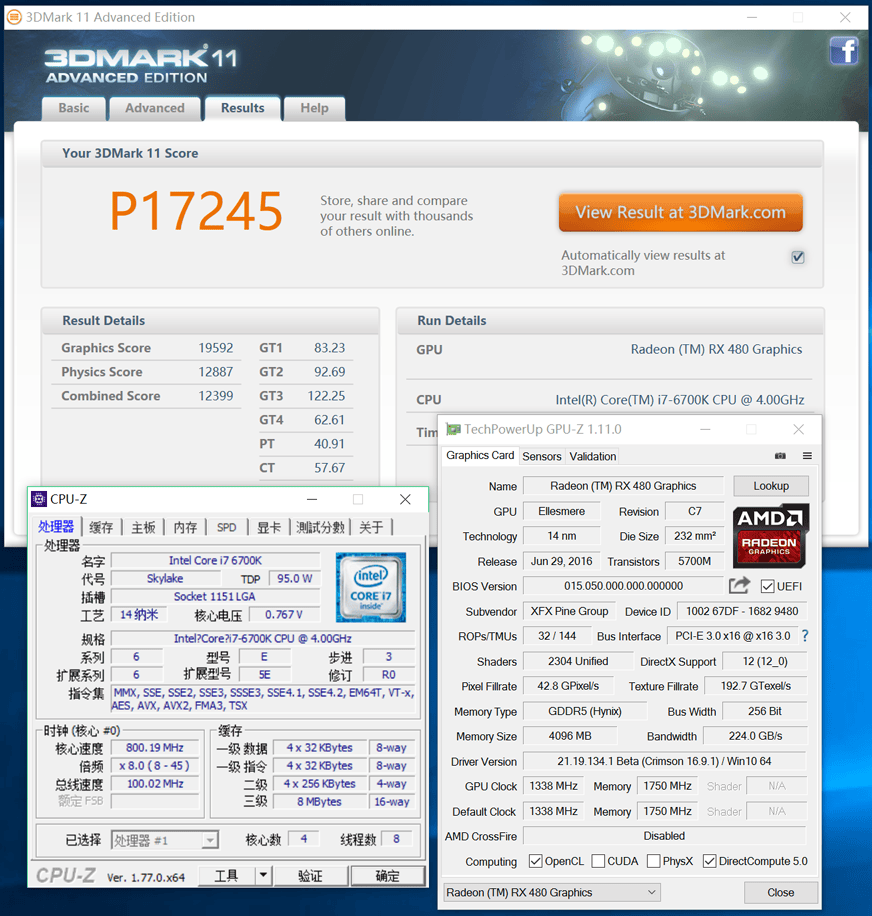

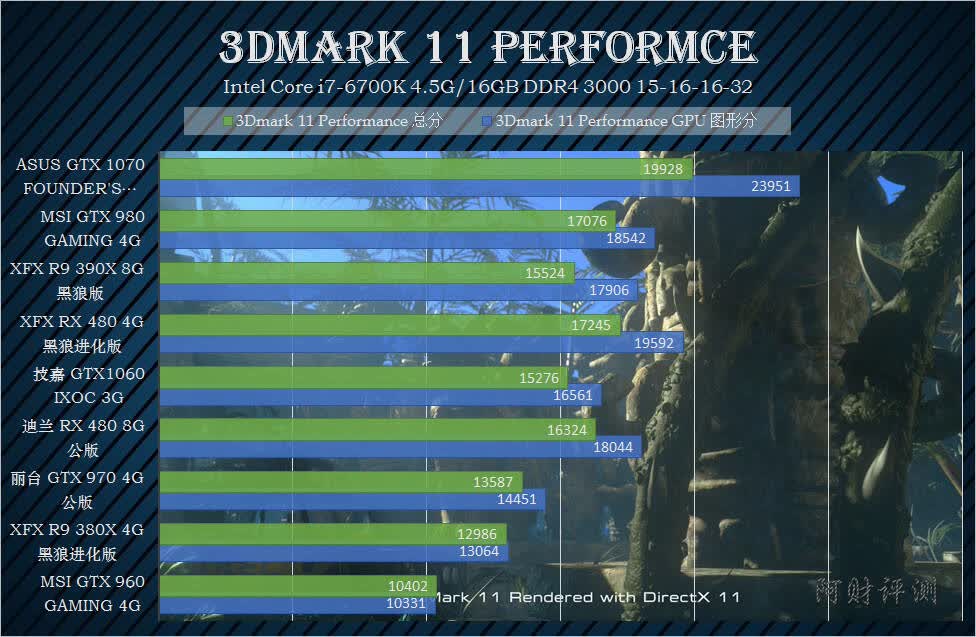

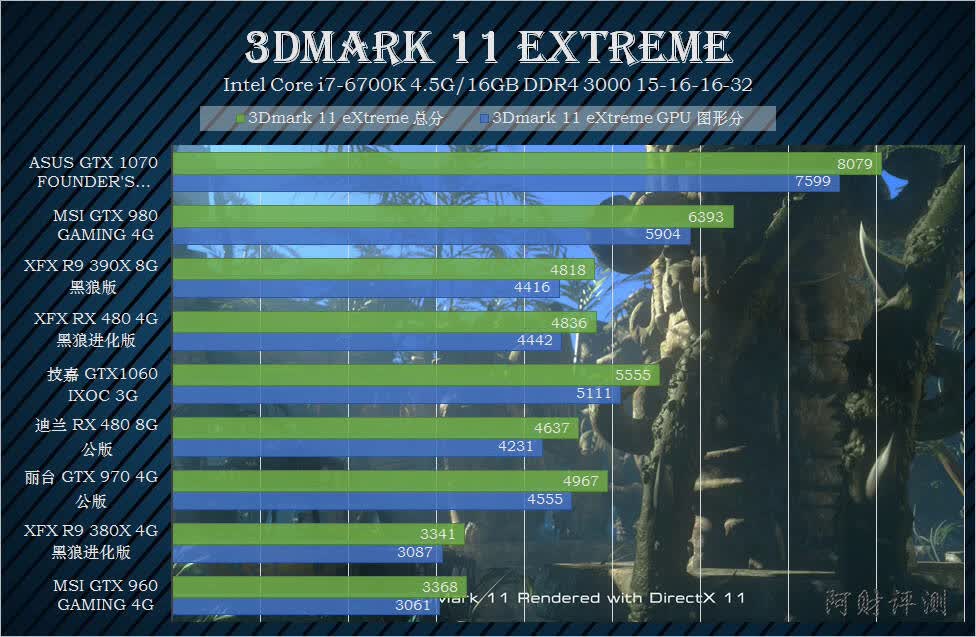

图形测试——3DMark11
3DMark 11是全球最受欢迎的电脑性能基准测试软件。3DMark 11是专门为测量PC游戏效能所设计的测试软件，可以广泛使用DirectX 11中 的所有新功能，包括曲面细分(Tessellation)、计算着色器(Compute Shader)及多执行绪渲染(Multi-threading)。 由于深受全球游戏玩家信任 并能给予精确且公正的测试结果，3DMark 11是在近似游戏负载的情况下，以具有一致性与可靠性测试DirectX 11的最佳方法。但是3DMark 11因为引入了NVIDIA独占的PhyX物理引擎支持，所以一般被认为得分会有利于NVIDIA显卡。

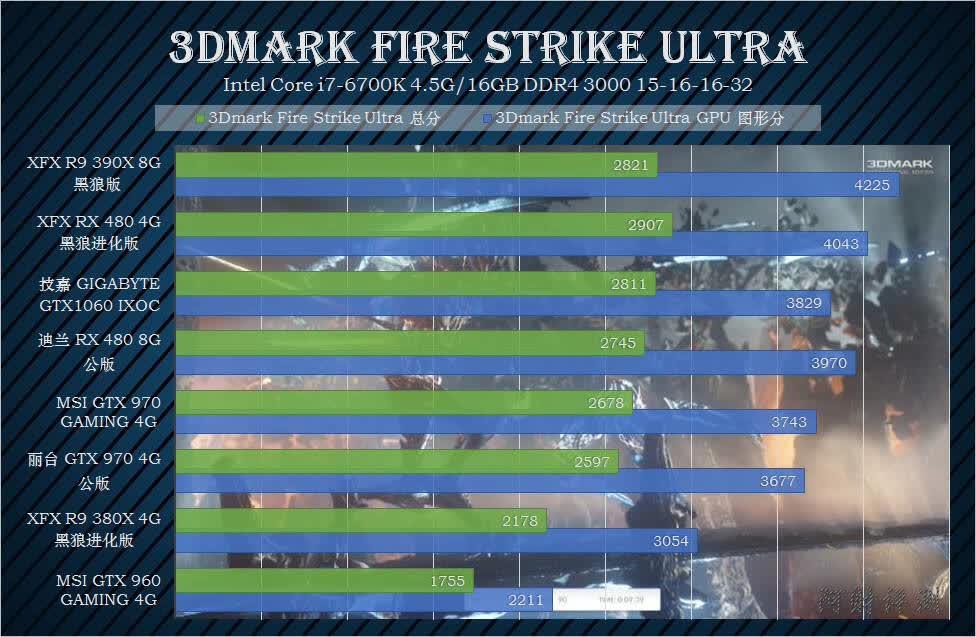

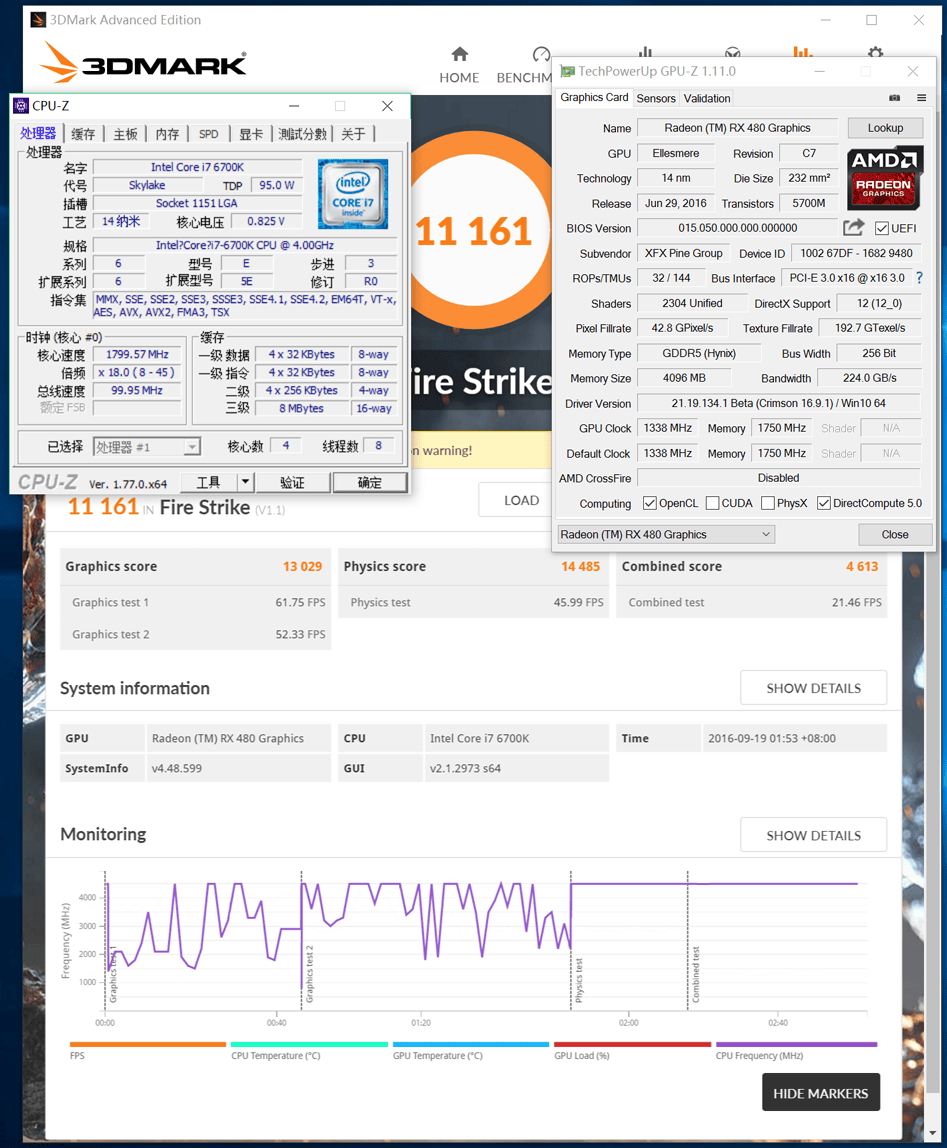

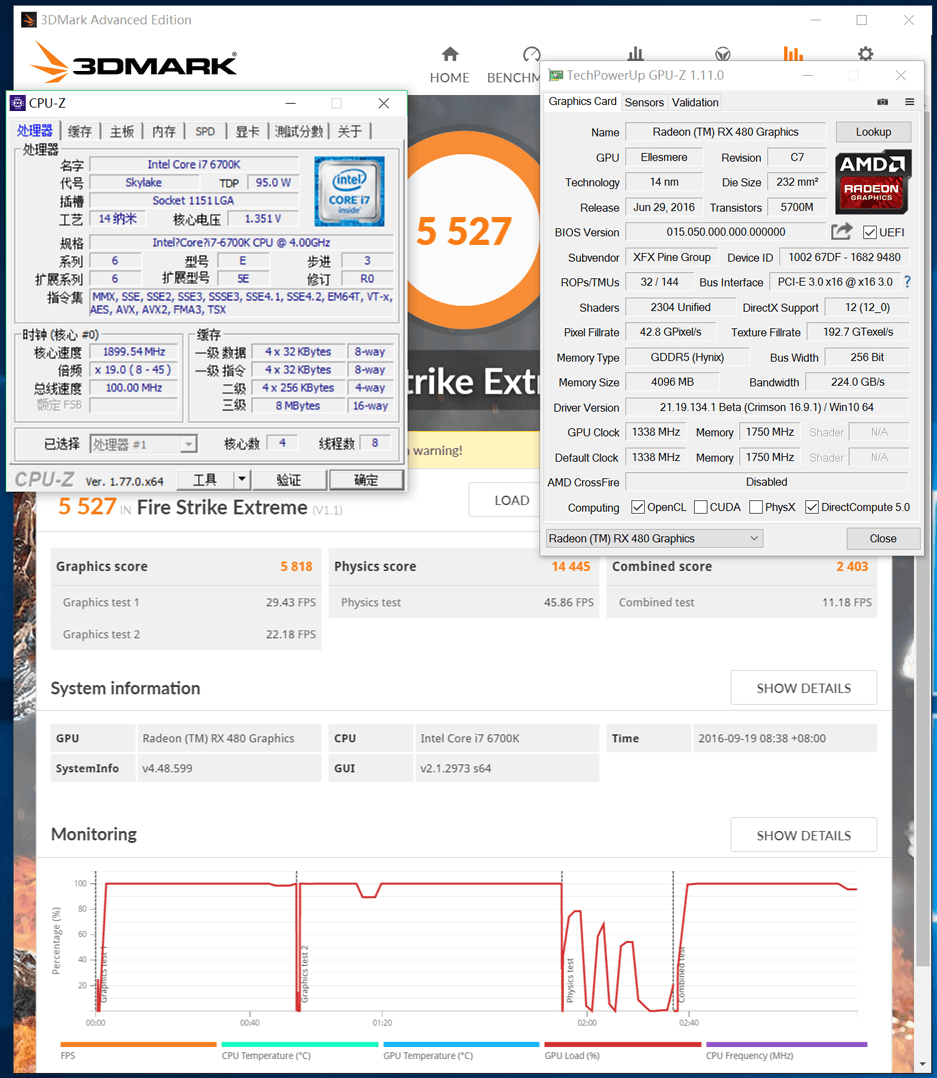

图形测试——新3DMark
3Dmark系列是Futuremark公司出品的显卡测试软件，是一款在行业以及消费者心目中具备标杆意义的软件。新版3DMark通吃Windows、Windows RT、iOS、Android四大操作系统，横跨桌面和移动设备，不同平台上的成绩也是可以直接对比的。

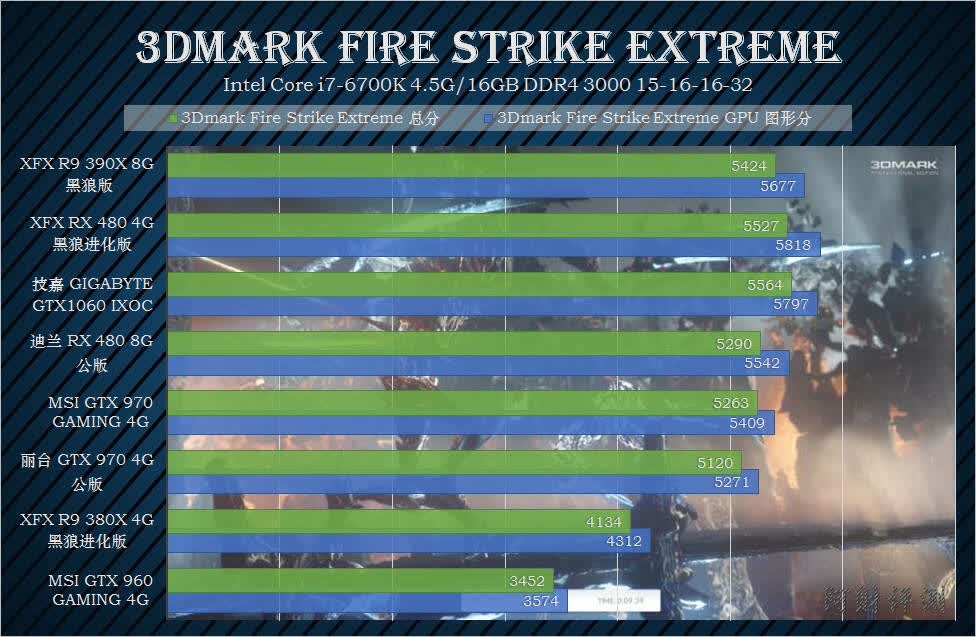

新版3DMark由Ice Storm、Cloud Gatem、Sky Diver、Fire Strike、Fire Strike Extreme以及新近加入的4K游戏性能测试Fire Strike Ultra共六个测试组成，分别适用于「移动设备和入门级电脑」「笔记本电脑和家用电脑」「高性能游戏电脑」「多GPU系统及超频电脑」以及「4K游戏电脑」。

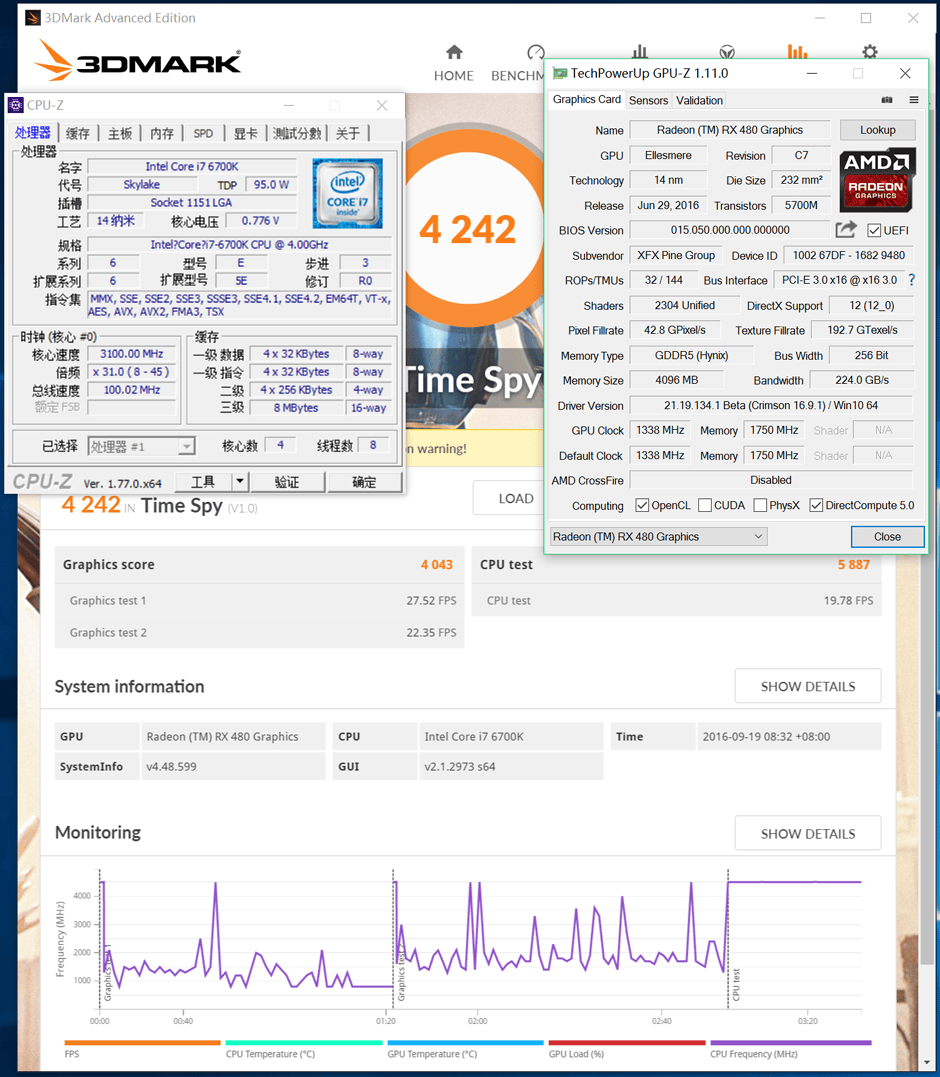

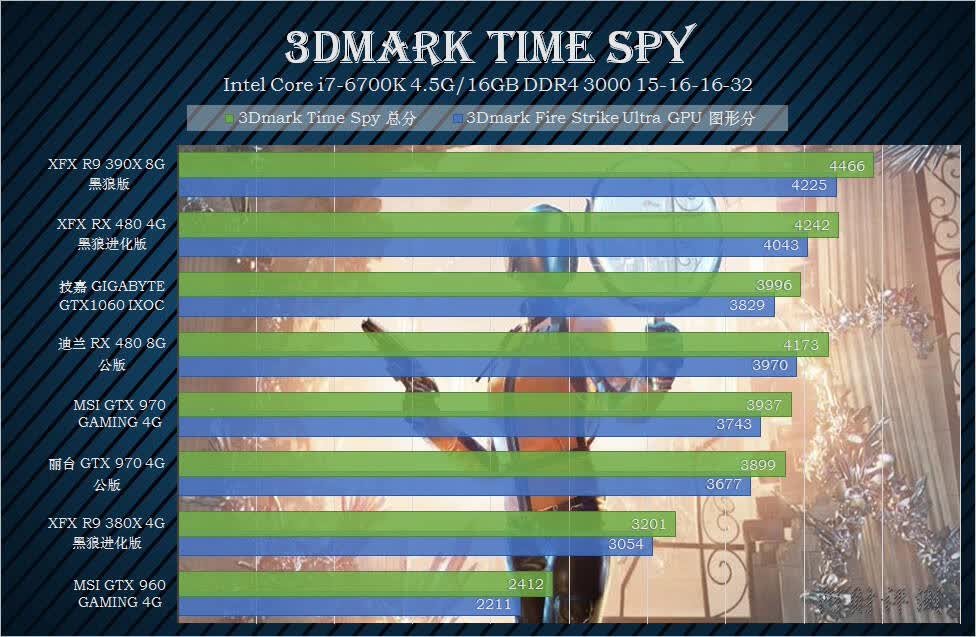

Time Spy是3Dmark最新推出的DX 12测试

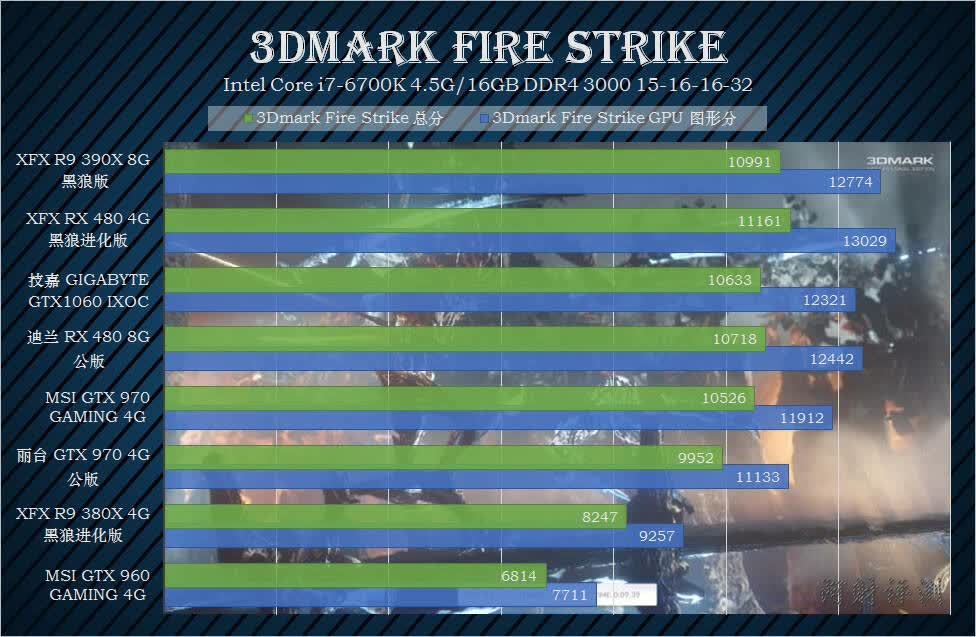

在3Dmark各项测试中，讯景RX 480 4G仅有 3DMark 11 X分输给了 GTX 1060 3G，其他分数都领先于 GTX 1060 3G
DirectX 11 游戏测试
游戏测试 —— GTA 5 侠盗猎车手5
本作为《侠盗猎车手》系列最新作，由Rockstar North制作，Rockstar Games发行。游戏采用新版雷霆引擎（RAGE引擎），游戏故事发生以美国洛杉矶及其周边地区为原型的城市Los Santos，是现实地区中的洛杉矶和南加州。制作单位拍摄了超过25万张相关照片，并且研究了人口调查和汽车销售数据，以建立游戏中的世界。
《侠盗猎车手》系列历来都是以黑帮生活为背景的知名动作冒险游戏。主人公自然与黑道脱不了干系，在GTA5中游戏元素将会得到增强，加入了更加开放自由的世界，以故事驱动，以任务为准的游戏玩法和多人模式。故事主题聚焦金钱永不眠的南加利福尼亚。这次作品是有史以来最具活力的和最多元化的开放式 世界，《侠盗猎车手5》融合了以新的方式讲故事和游戏性作为玩家可以反复进入三个角色的生活，玩交织在一起的所有内容的故事。

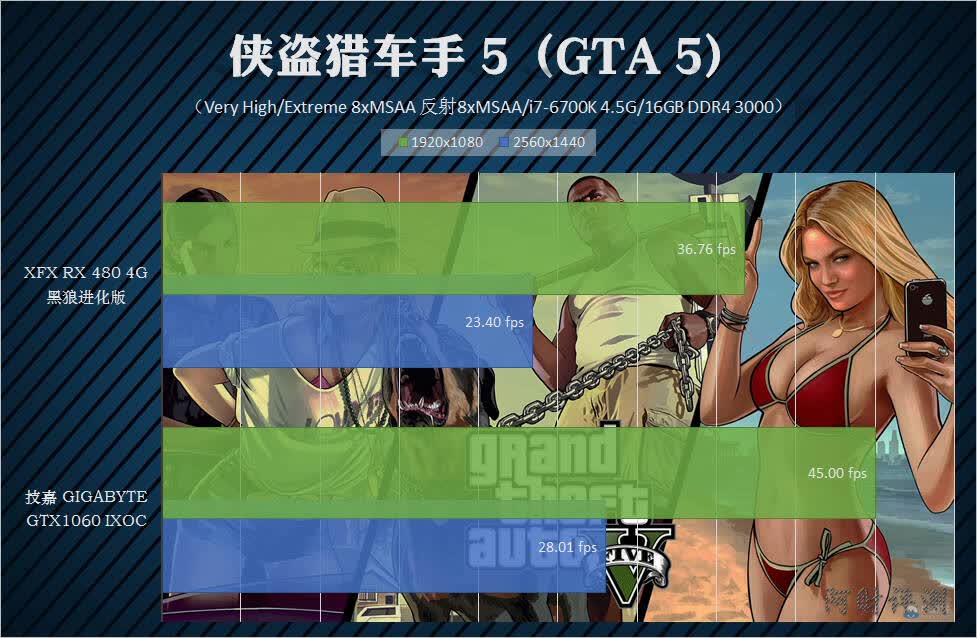

GTA 5 Benchmark 基准测试中，讯景 RX 480 4G 性能表现不如 讯景 R9 390X 和 GTX 970 非公版。

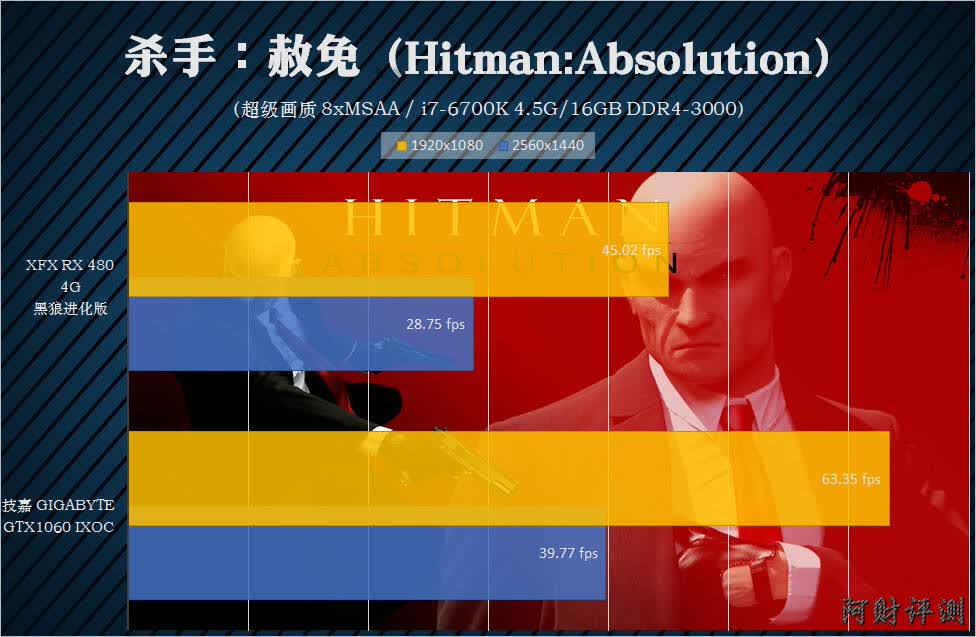

游戏测试 ——杀手5：赦免
《杀手5：赦免》采用IO Interactive自主研发的冰川2（Glacier 2）引擎制作，游戏内的所有内容都是在引擎下实时进行反馈的，所有动作都是即时生成的。
新作主要场景发生在芝加哥，名为代号47的主角在本作中将更加灵活，更好控制。他将可以攀在悬崖边，还可以保持平衡，游戏融入了掩护系统，挟持人质的功能回归。

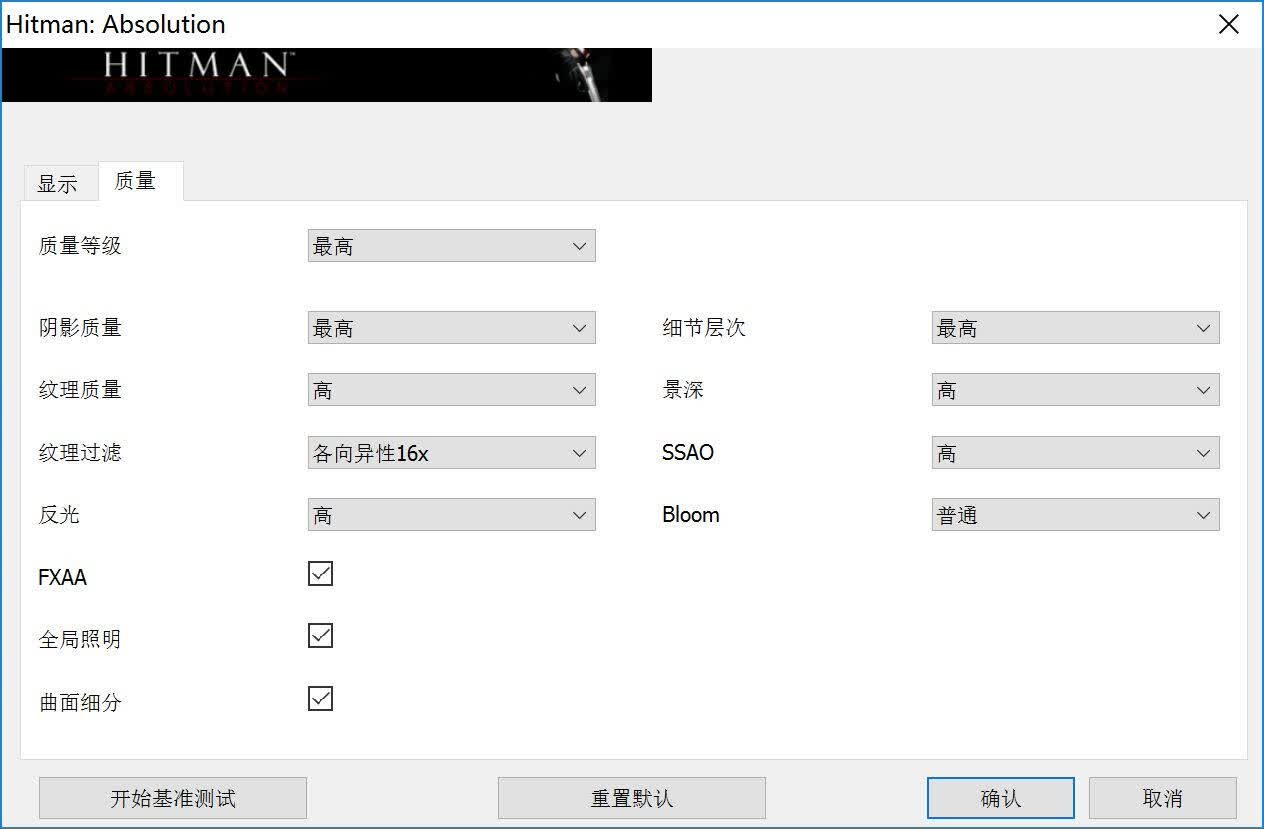

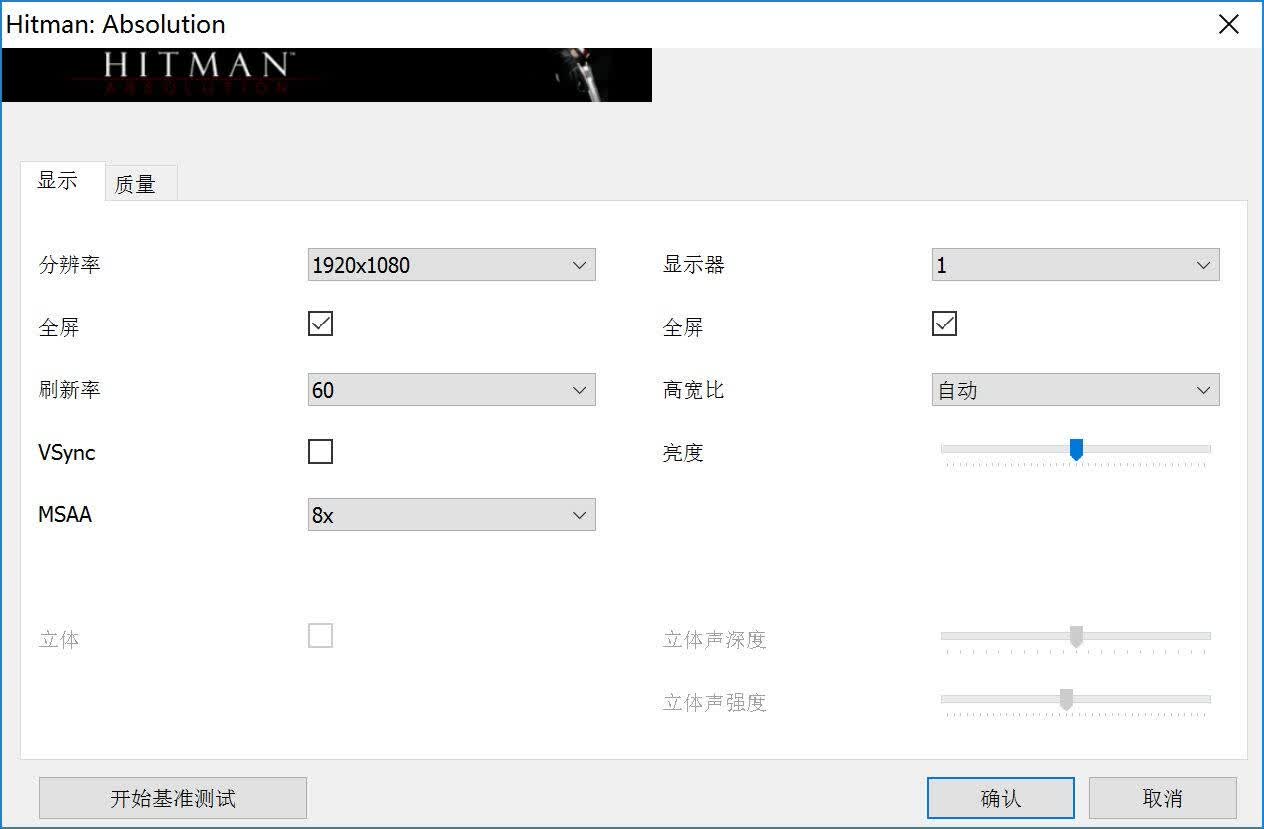

【测试设置】
最高画质
8xMSAA

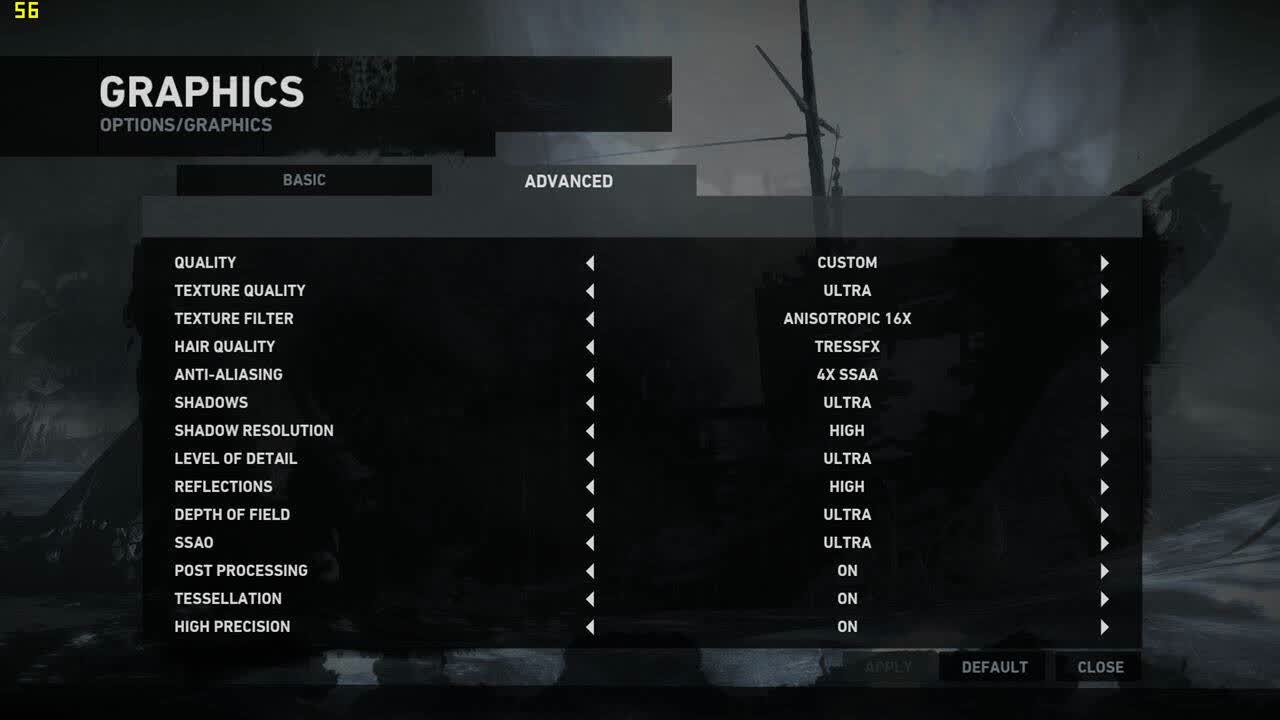

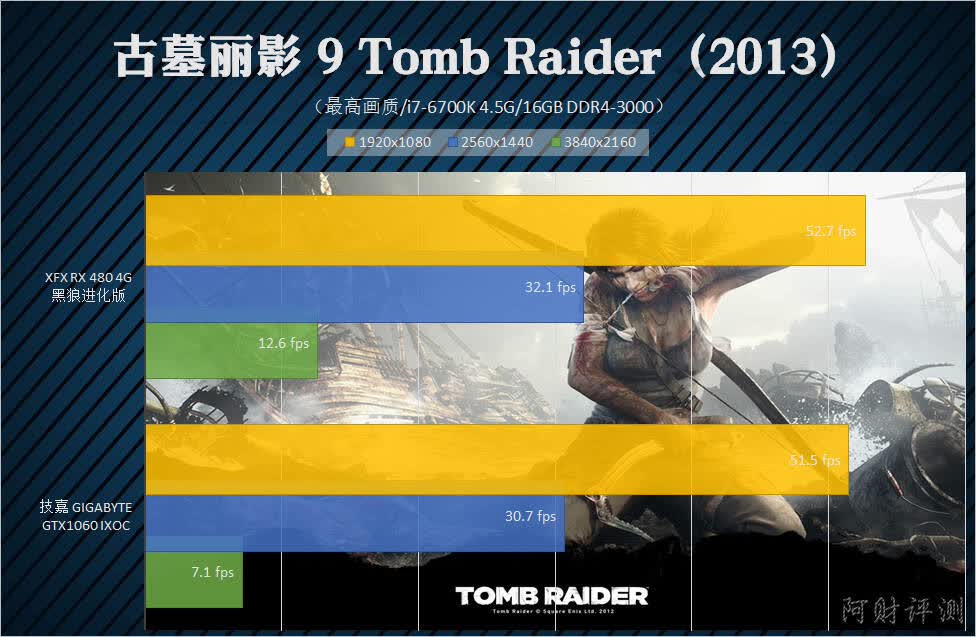

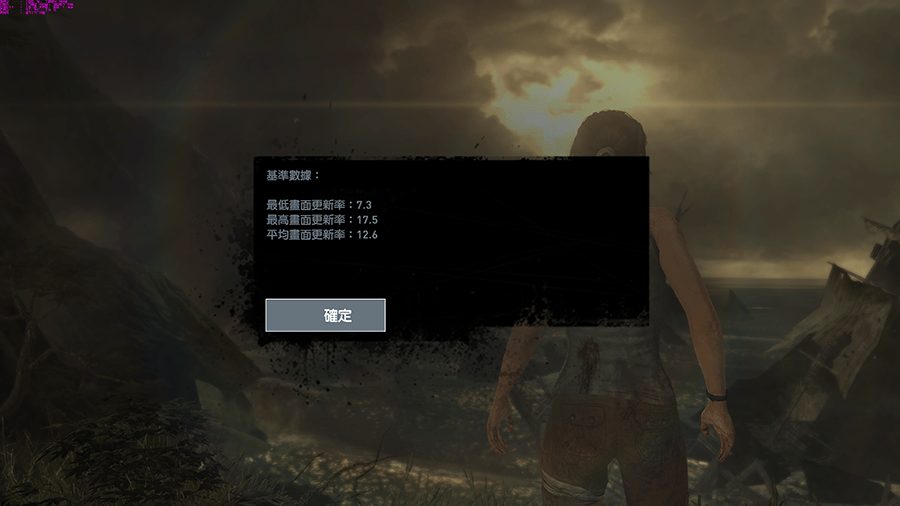

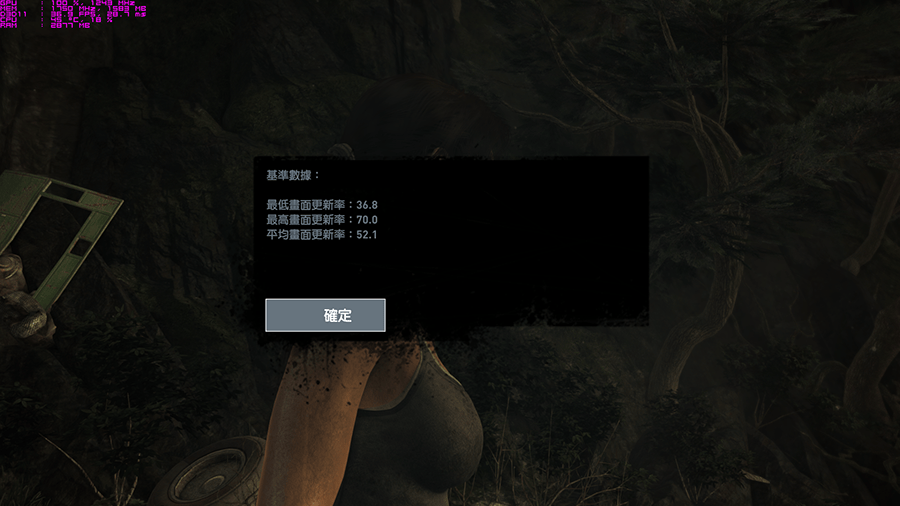

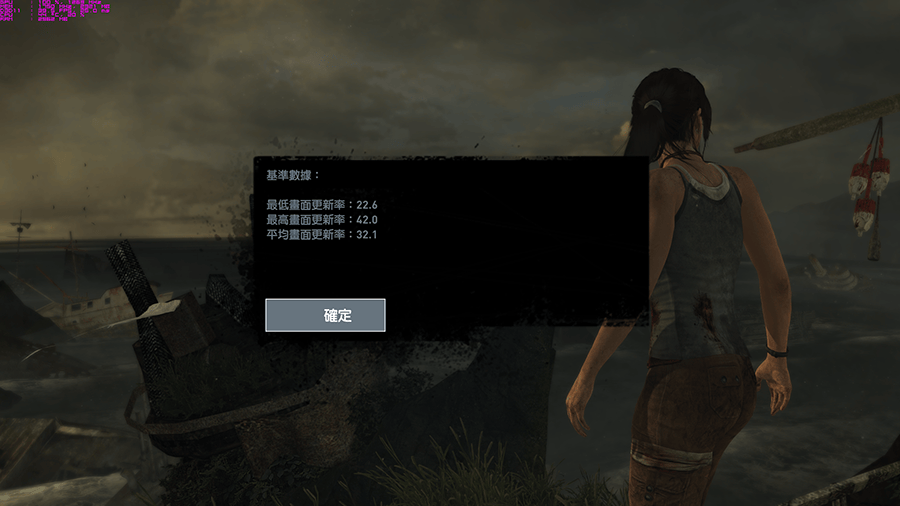

游戏测试 —— 古墓丽影9
《古墓丽影9》是Square Enix 发行的经典动作冒险游戏《古墓丽影》系列游戏的全新作品，在本作中玩家将回到劳拉最初的探险中，完整体验她成为一名伟大冒险家的精采过程。21岁的劳拉搭乘的船历经了暴风雨的洗礼，漂流到一个未知的沙滩上将讲述劳拉的首次冒险之旅，那时的她还只是一名刚出茅庐的新人，经验欠缺。
随着游戏剧 情的发展，玩家将与劳拉共同成长，获得新的武器和道具并习得新技能。在冒险的小岛上，玩家可以在营地对道具进行组合，有些特定区域就需要特定道具和技能才能通过。岛上的各个营地之间可以快捷传送，玩家无需长途跋涉。而除了劳拉外还将有其他角色出现在岛上。此外游戏还有饥饿度的设计，玩家要不停搜寻补充人体 生存必须的水和食物。
由于引擎的升级，本作相比之前的作品会有更优秀的画面，是《古墓丽影》系列最具变革性的一作。游戏中主人公劳拉的经典海飞丝头发效果较为考验显卡DX11性能。
【测试设置】
最高画质

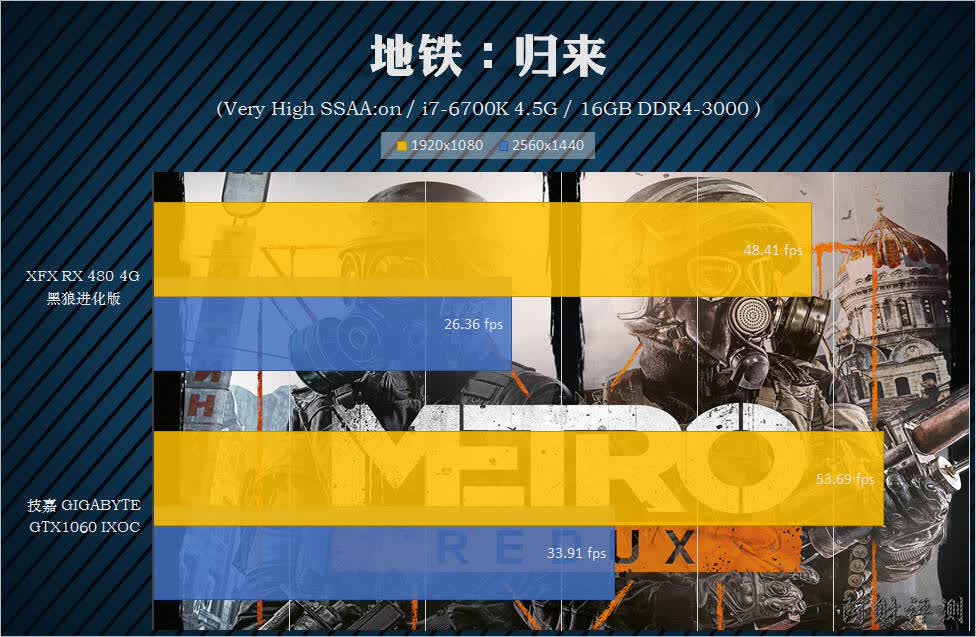

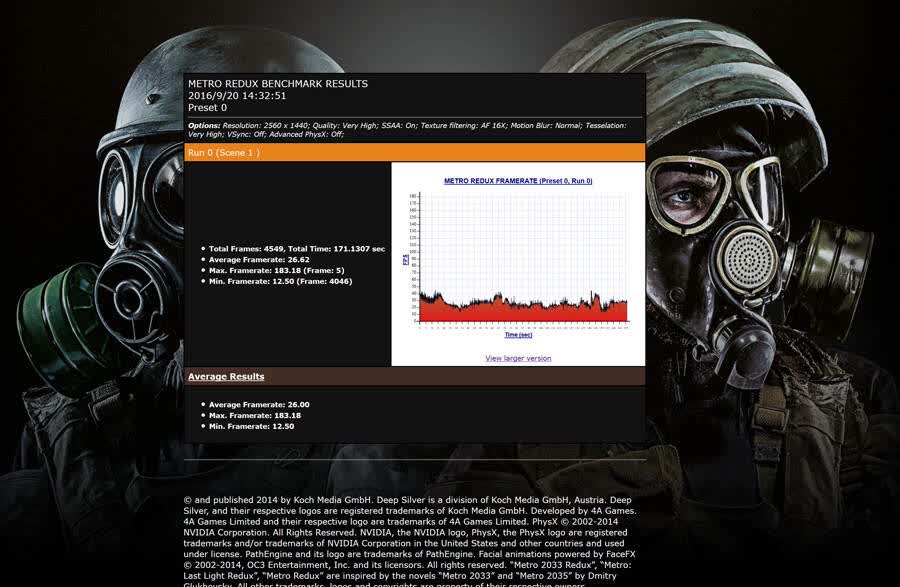

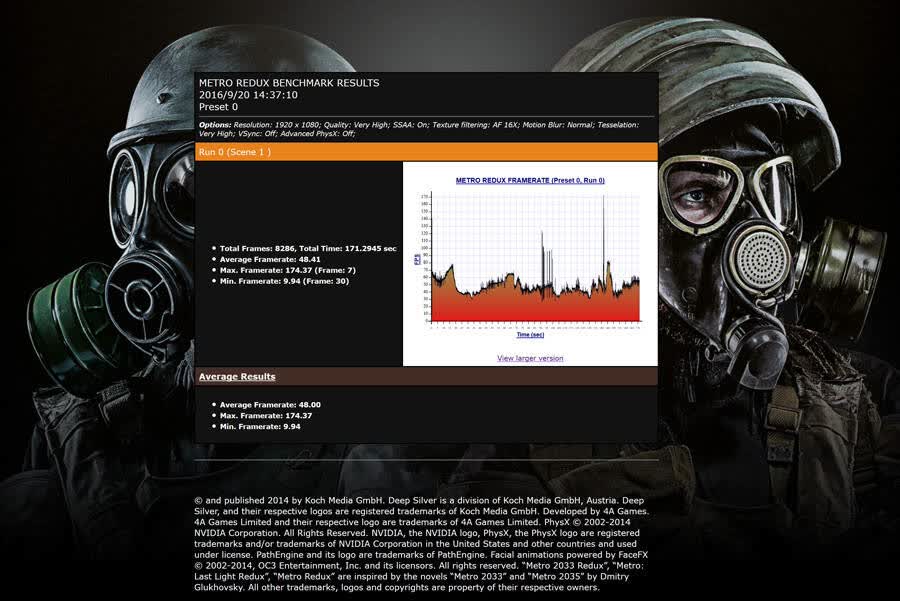

游戏测试 —— 地铁：归来 Metro: Redux
《地铁：归来》是一款由4A Games制作，Deep Silver发行的第一人称射击游戏。该作为地铁系列的合集，游戏中包含《地铁2033》、《地铁：最后的曙光》两款游戏并且全部DLC。这款系列作品根据Dmitry Glukhovsky所著的小说创作。将呈现后启示录风格的莫斯科。开发商4A Games将以充满探索，冒险的刺激作战呈现令人印象深刻的战役模式体验。
游戏讲述一场为争夺足以毁灭人类的世界末日装置的内战。人类依旧苟活在地下等死。不同派系之间的战争还在继续，晚上依旧有各种 变异生物潜伏在暗处。地面依旧是各种毒气，但有传言冰层开始融化，阳光开始穿透云层。单人战役模式和多人模式将以4A引擎来打造令人印象深刻的光影，物理效果和破坏效果。
《地铁：归来》重制版中4A Games坚持使用SSAA作为游戏引擎专用的全屏抗锯齿技术，所以目前的硬件机能下仅能在1080p下全特效流畅运行。4xSSAA相当于4x原始分辨率渲染，因此在4K分辨率下相当于8k~16k分辨率的渲染负载，因此只能关闭SSAA才能在4K分辨率中获得流畅。
【测试设置】
Very High
SSAA:On

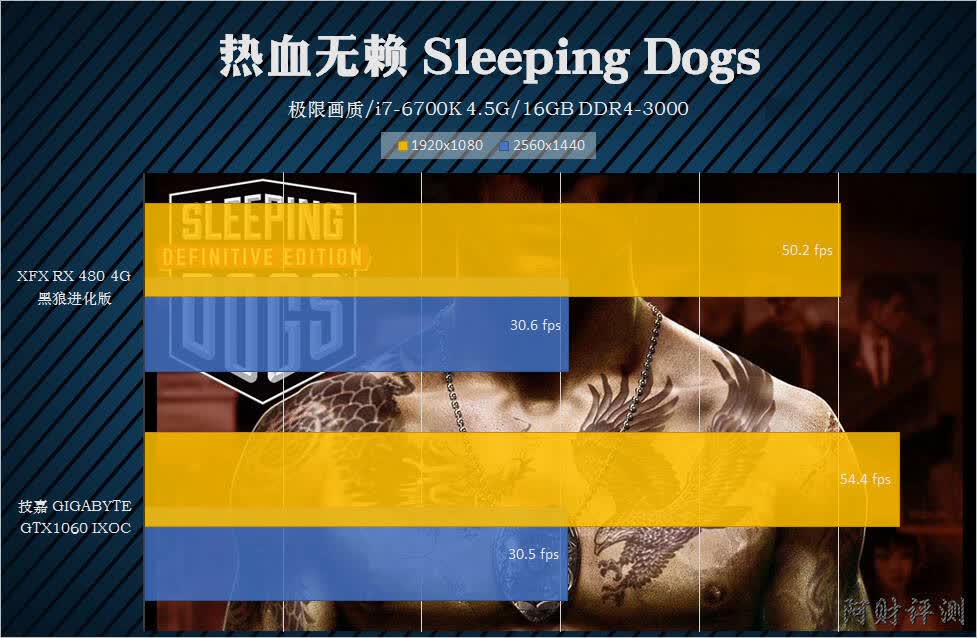

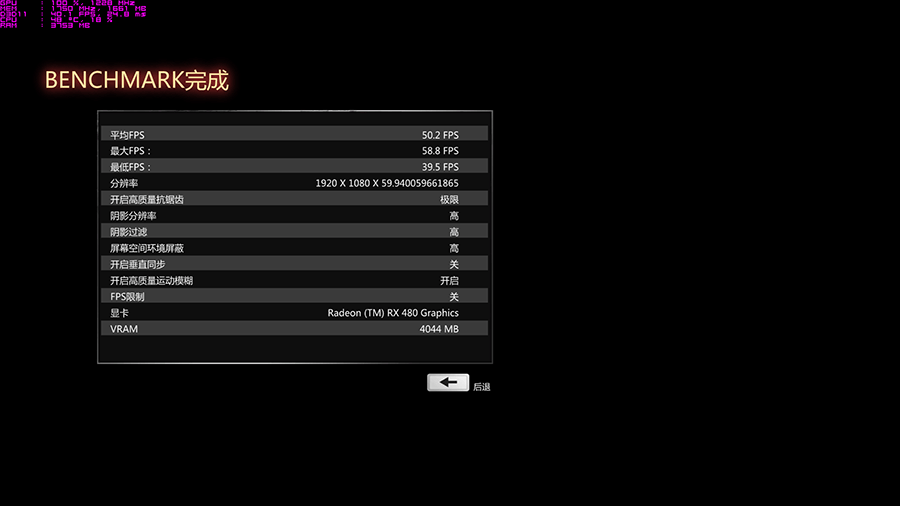

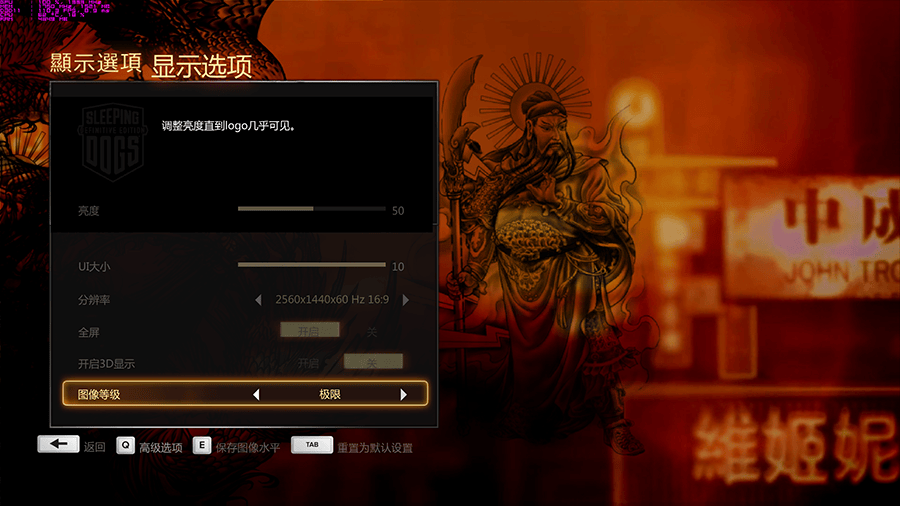

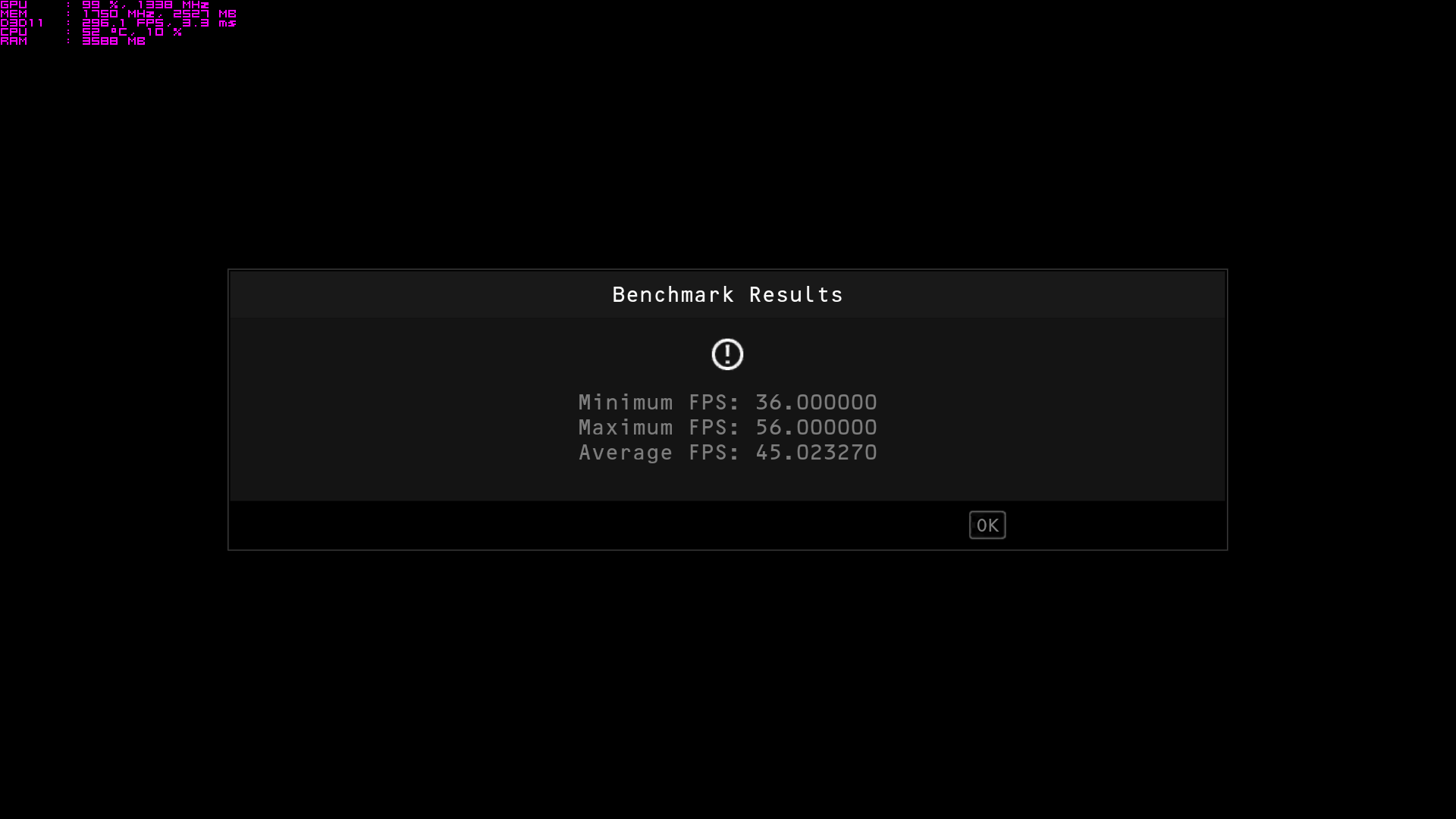

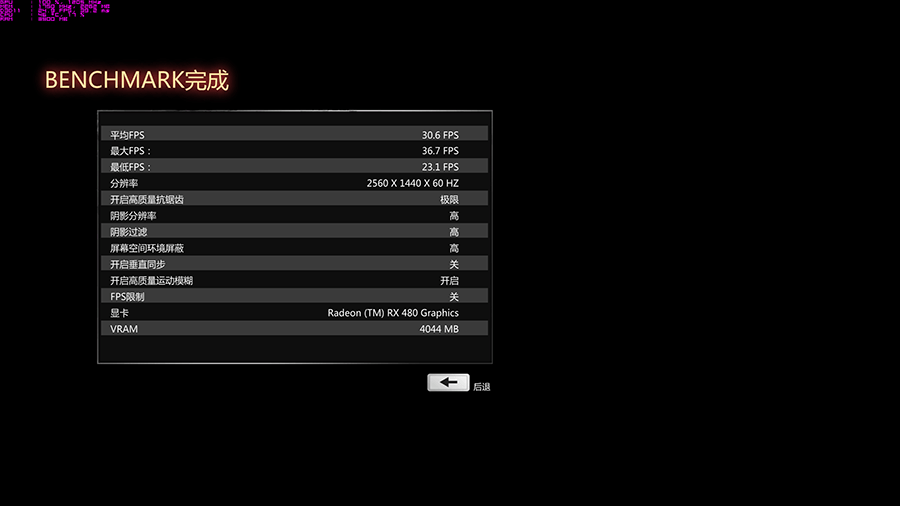

游戏测试 —— 热血无赖：最终版
《热血无赖》是一款类GTA动作游戏，故事背景发生在东方明珠——香港，最早于2012年发行，登陆Xbox 360、PS3和PC。如今推出高清重制版。
《热血无赖：最终版》将采用全高清1080p分辨率，增加高级光影效果、气候特效并优化了模型文理。而PC版则新增DX11支持，画质得到全面提升。
可以看到，讯景 RX 480 在DX11游戏测试中，在古墓丽影9中战胜了GTX 1060，在热血无赖中和GTX 1060性能持平，在GTA5，杀手5，地铁归来中输给了GTX 1060
DirectX 12 游戏测试

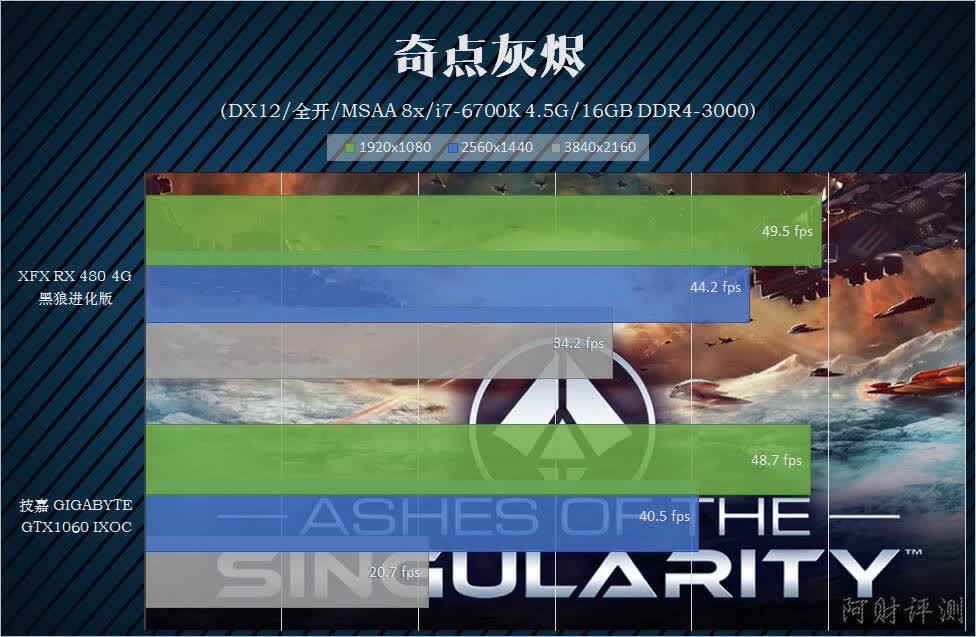

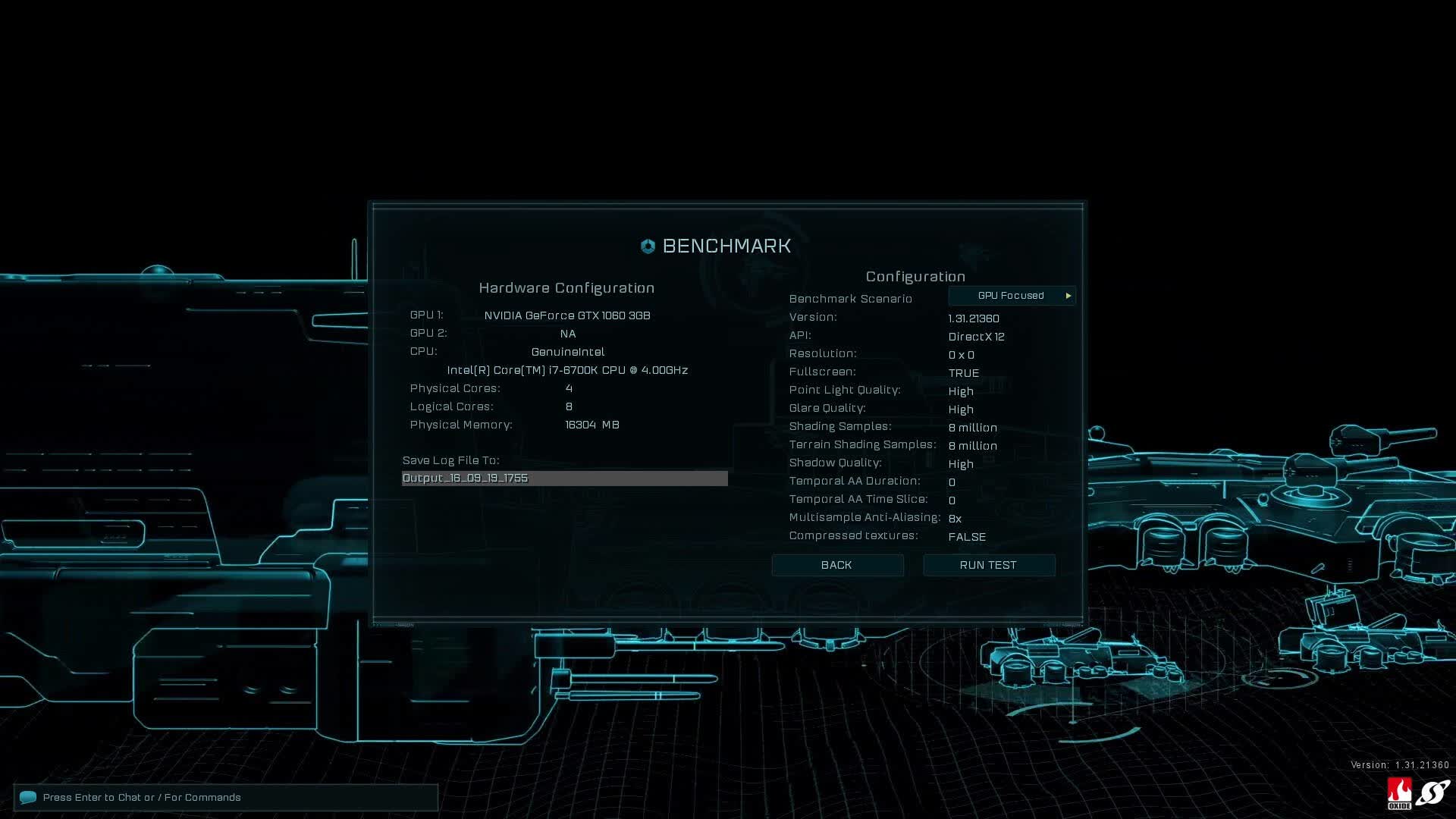

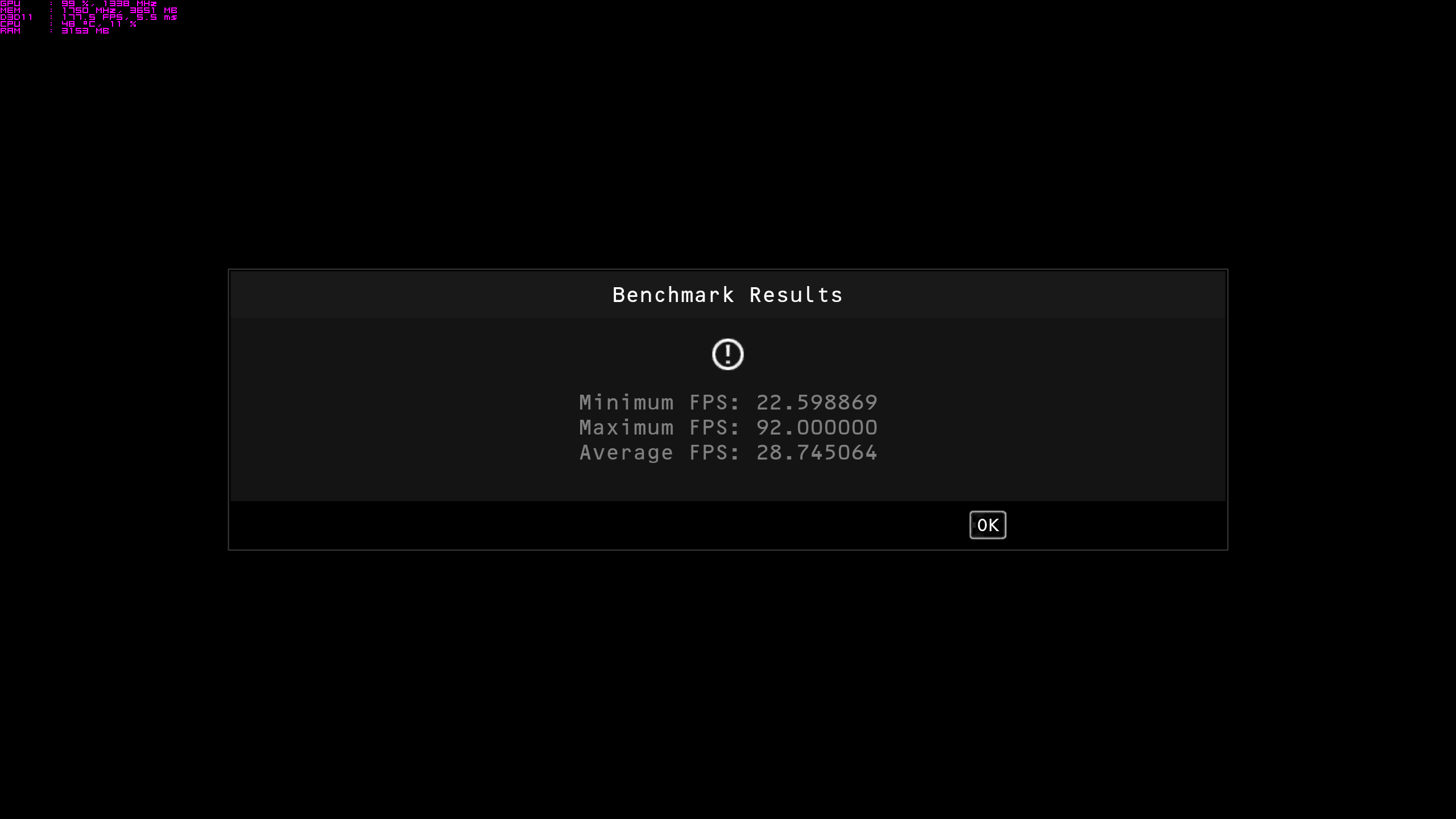

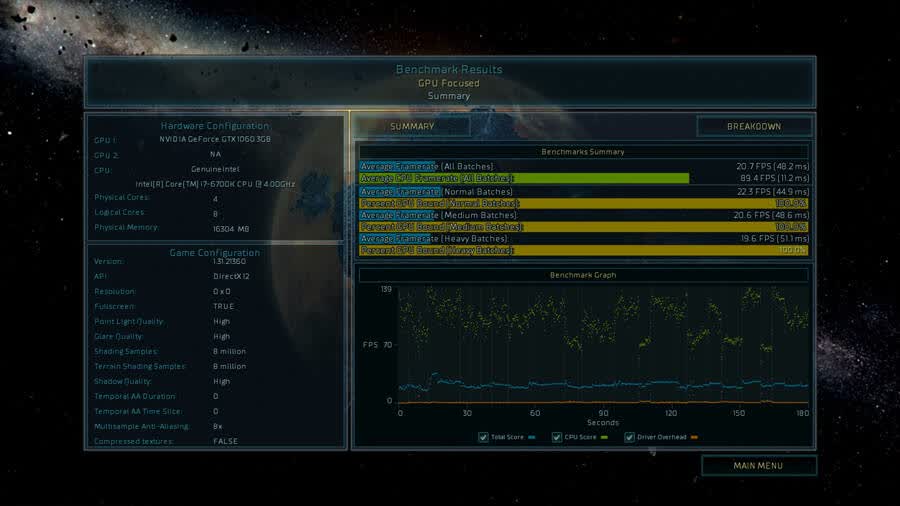

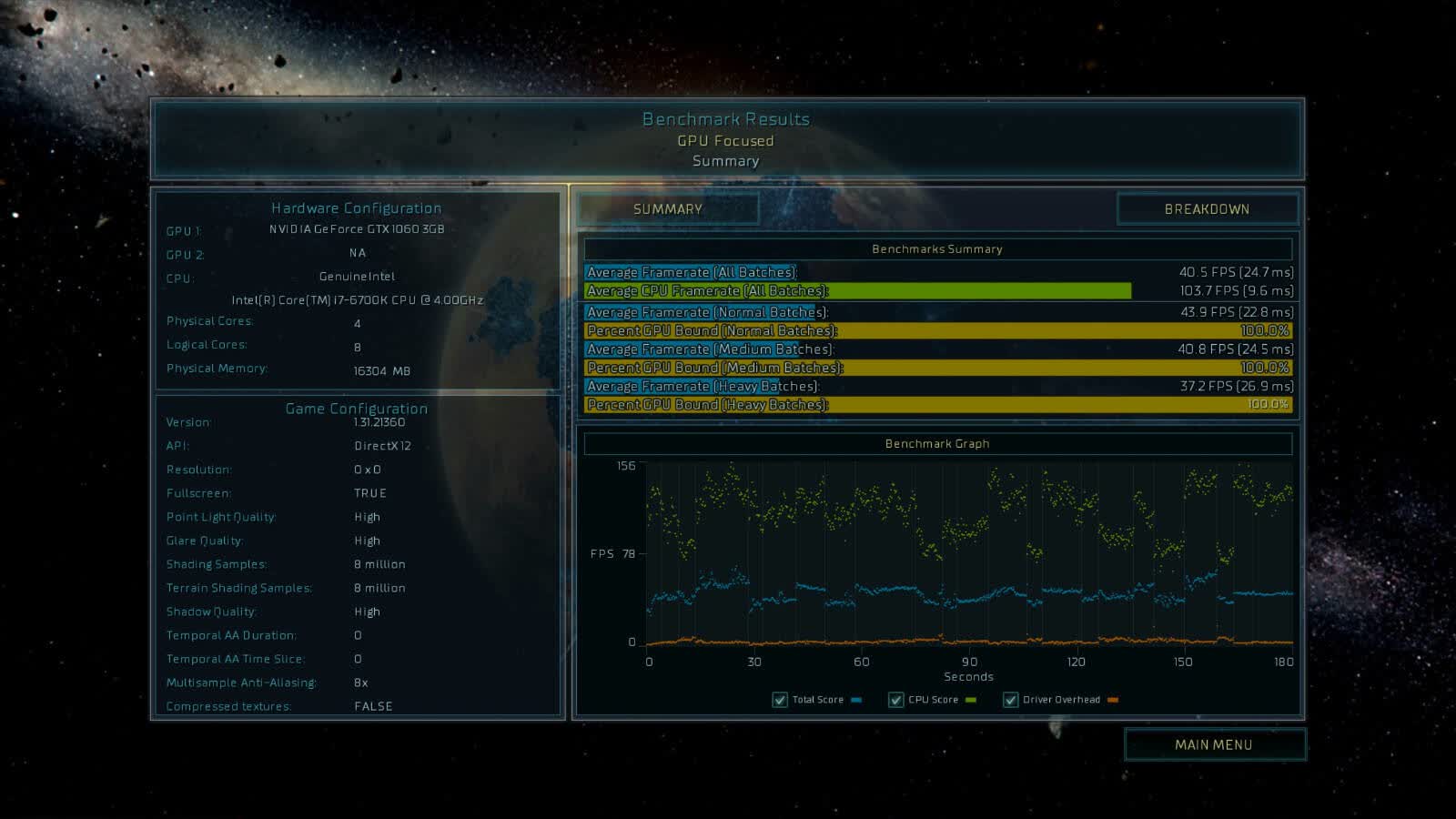

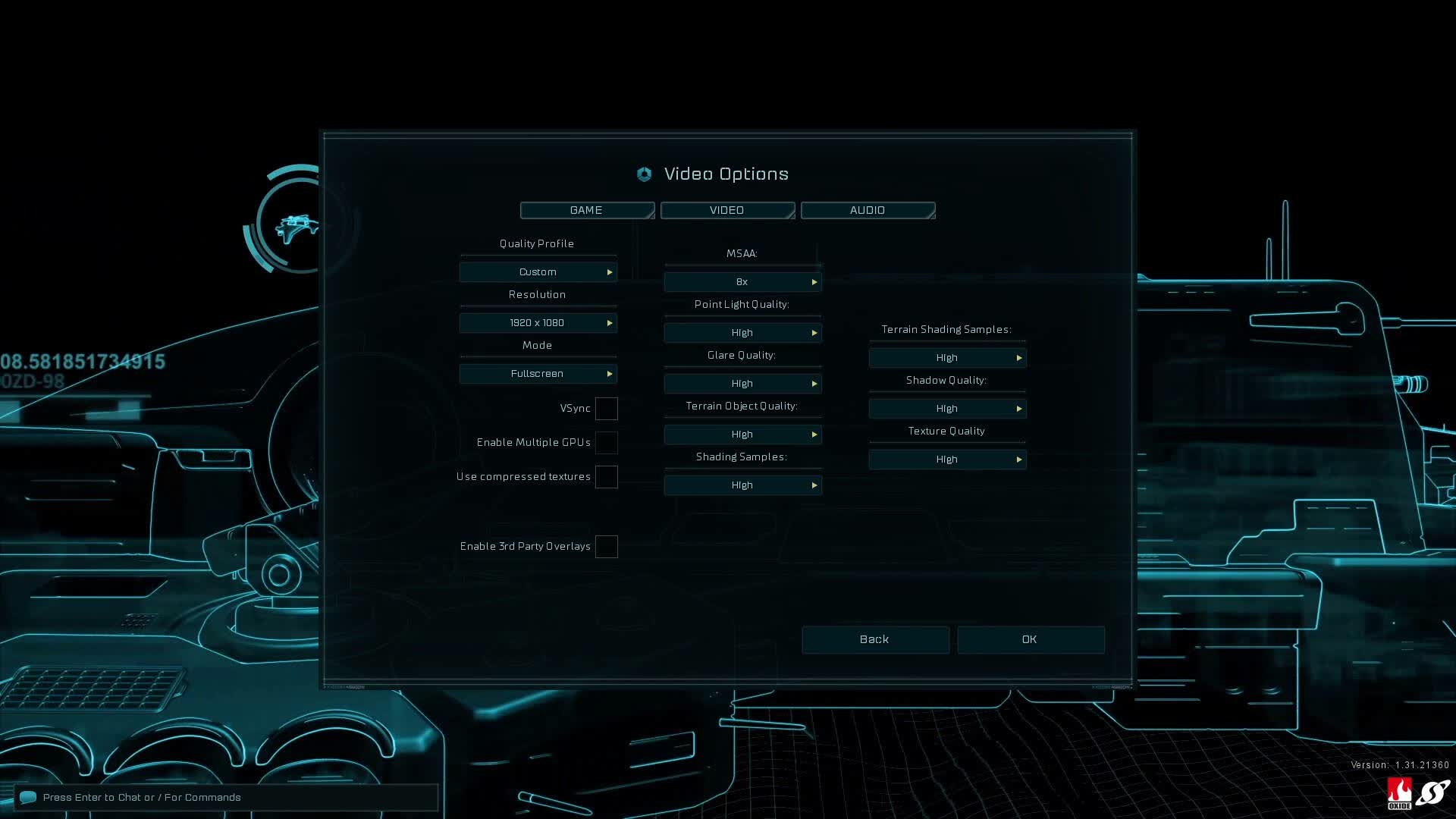

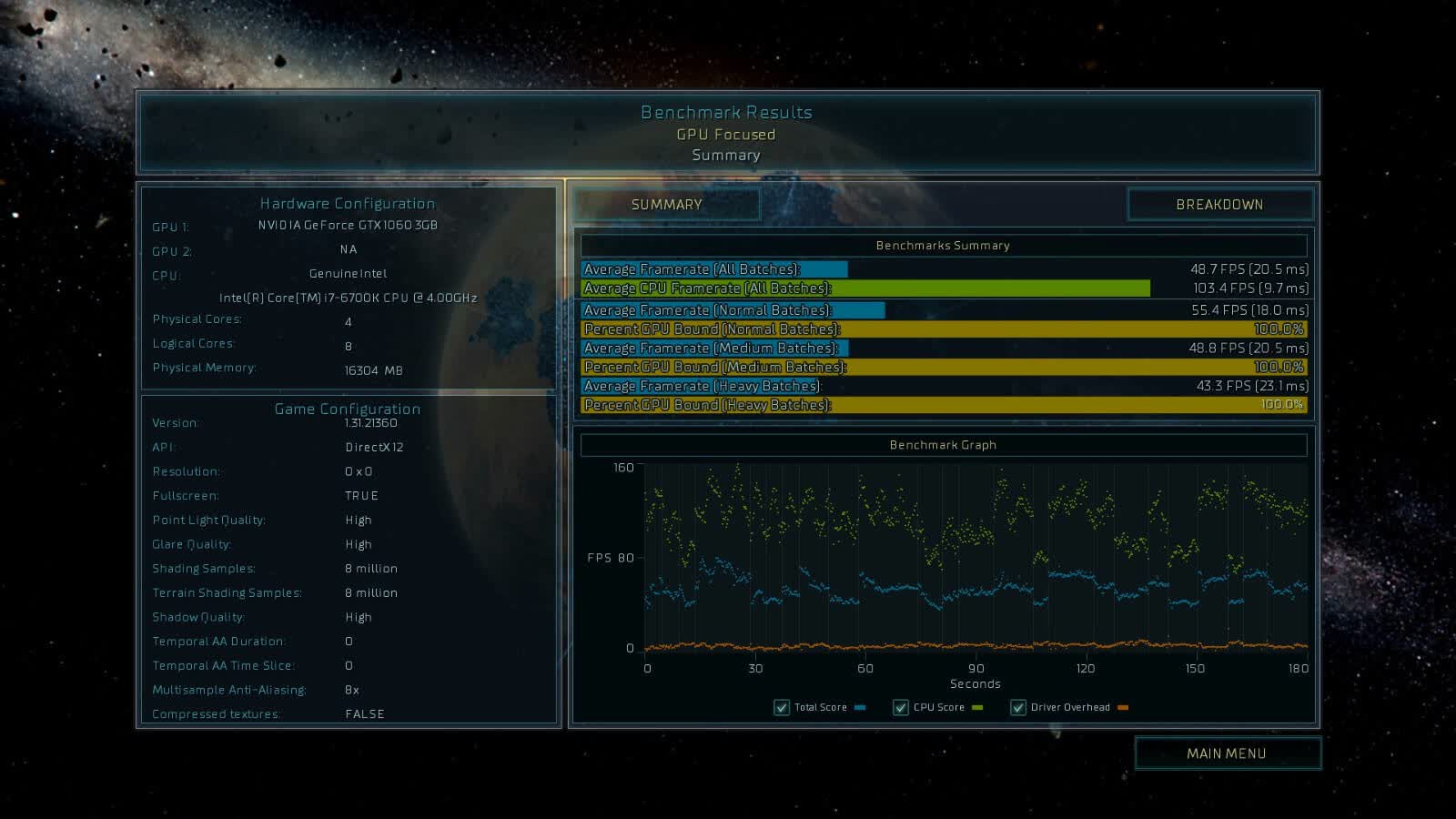

游戏测试 —— 奇点灰烬
《奇点灰烬》是第一款上市的原生DX12游戏，《奇 点灰烬》是一款Stardock制作的即时战略游戏。该作采用Oxide Games的Nitrous引擎打造，背景设定在遥远的未来，那时人类完全以意识形态存在，人们已经掌握了上帝一样的力量。但是人类发现自己已经处于战 争 之中，敌人就是一个叫做“Haalee”的具有意识形态的AI，企图推翻人类在宇宙之中的统治地位。
游戏中，玩家可以对后人类或是Haalee的力量进行控制，这是一场星际尺度的战争，其中的每场战斗都可能覆盖一颗星球的整个表面，因此本作的视野超出了玩家们所玩的任何一款RTS游戏。

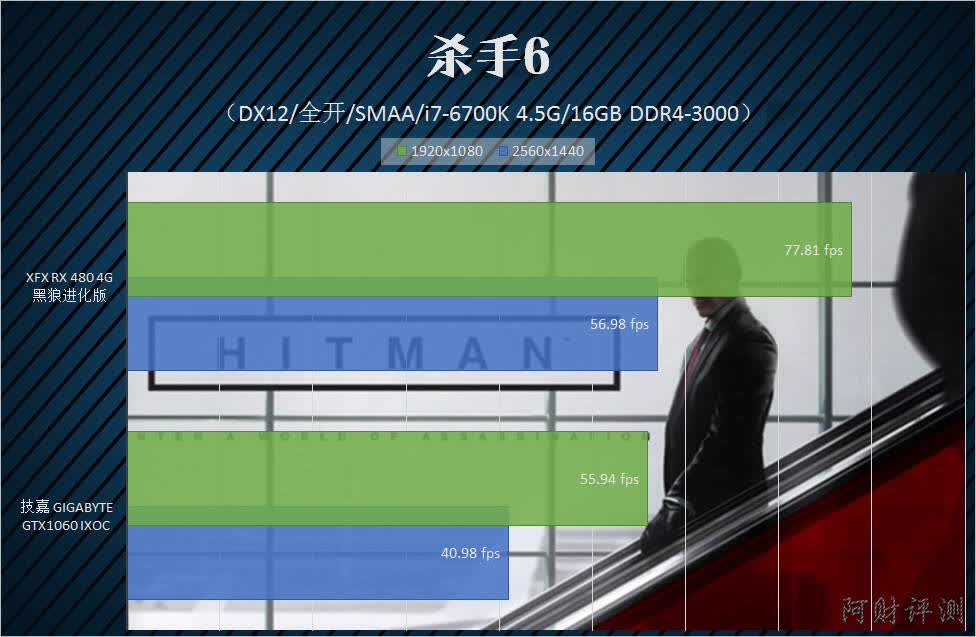

游戏测试 —— 杀手6
《杀手6》是一款Io Interactive制作、Square Enix发行的动作冒险游戏。在本作中，主角要进行的任务地点包括了广州，香港，维也纳等地，我们熟悉的老牌杀手47，要在ICA的帮助下展开全球范围的猎杀行动。
该 作依旧包含了系列核心元素，玩家可以使用众多道具在全球各种奢华，奇异的地方完成暗杀任务，除了借助新引擎营造超逼真的细节，该作还将是一款 开放世界，非线性的游戏，随意存档的沙盒玩法。另外，契约模式正式回归，玩家可以打造独特的挑战，与其他玩家分享，同时取消主角的魔法口袋，力图打造更真 实的杀手世界。
——杀手6回归杀手4：血钱开放式小场景高自由度玩法，大面积的中立人群区域，核心且实用的伪装机制，多样化的过关方式。对于新一代的杀手，这代相当于是4代套了5代的衣服做出来的6代。
——冰川引擎下庞大人群，精致画面，支持DX12。
——地图精心打磨，细节繁多，内容丰富。
——保留杀手：赦免的契约模式，玩家可以游玩他人创建的契约或者自己创建独特有趣的契约

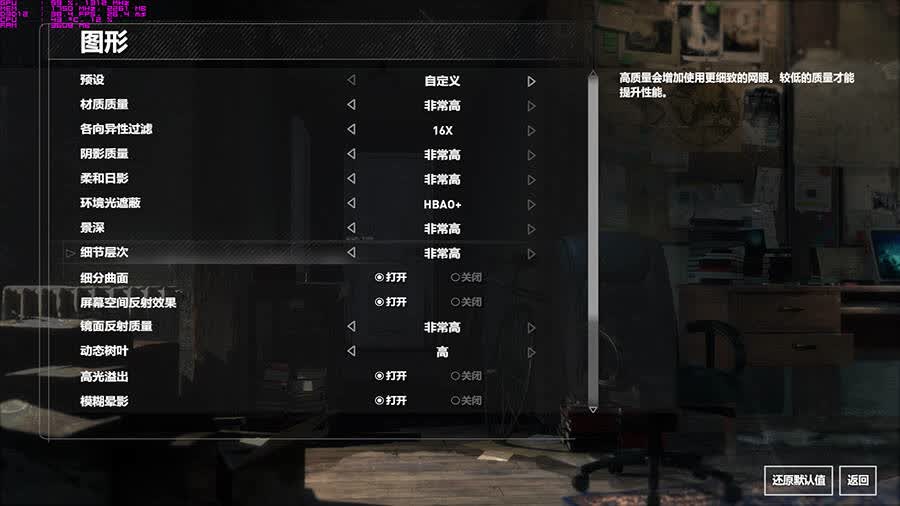

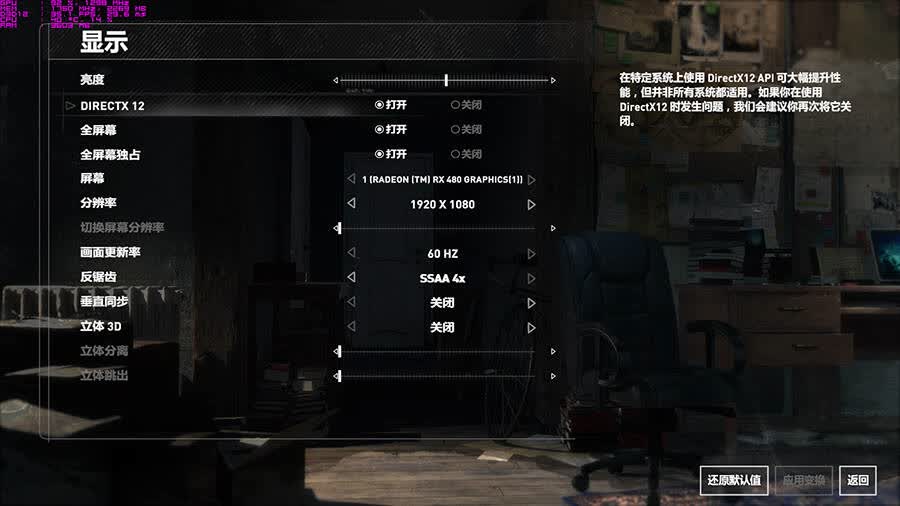

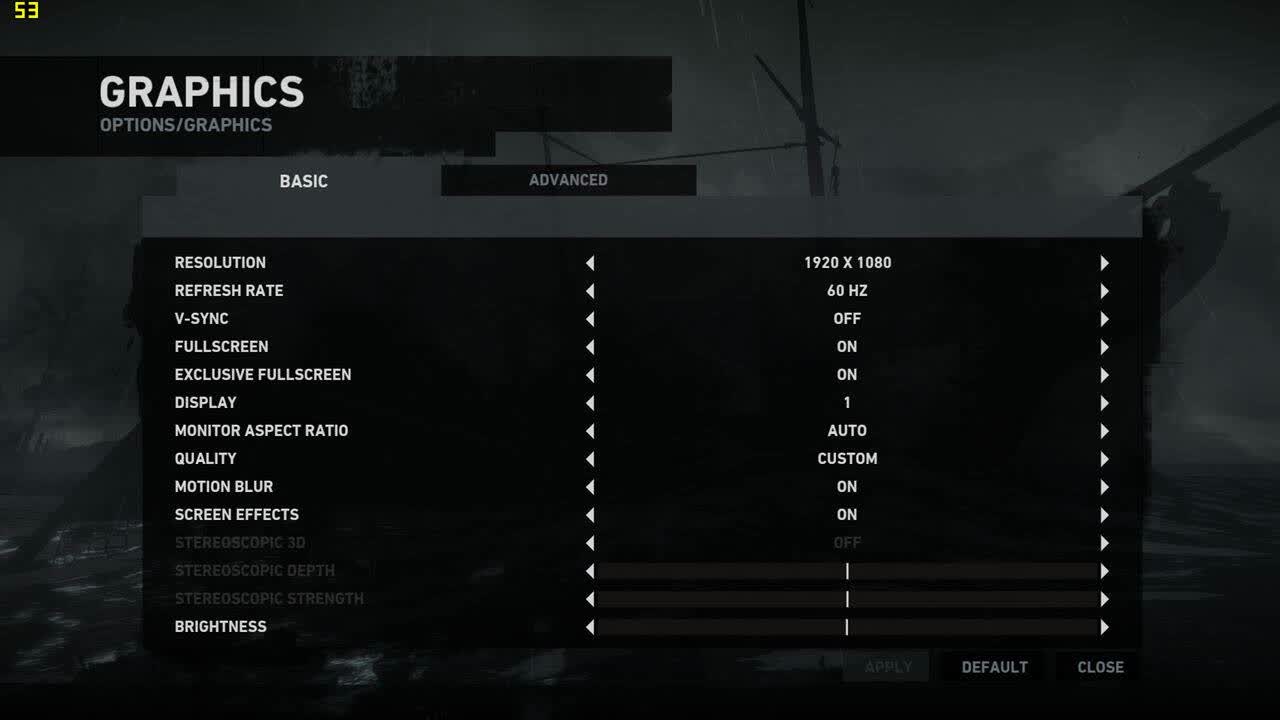

画面设置如上图所示。
【测试设置】
DX12
最高画质
CMAA

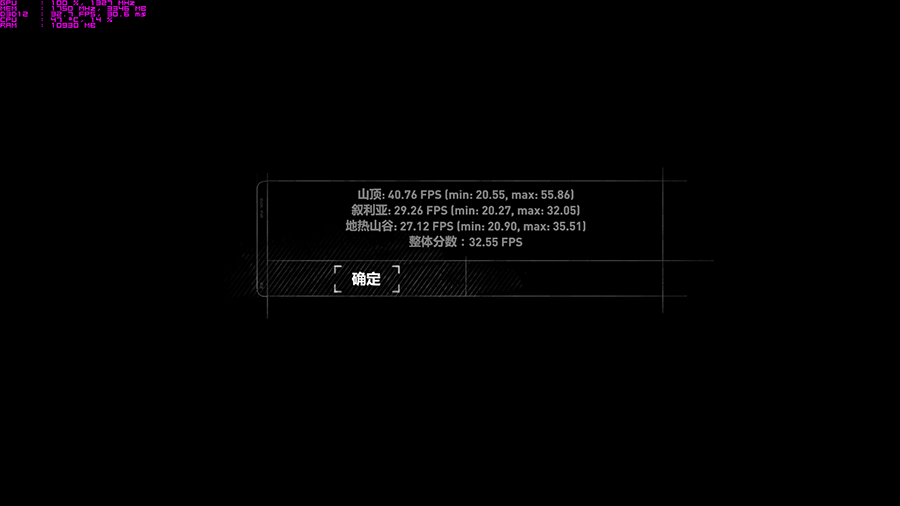

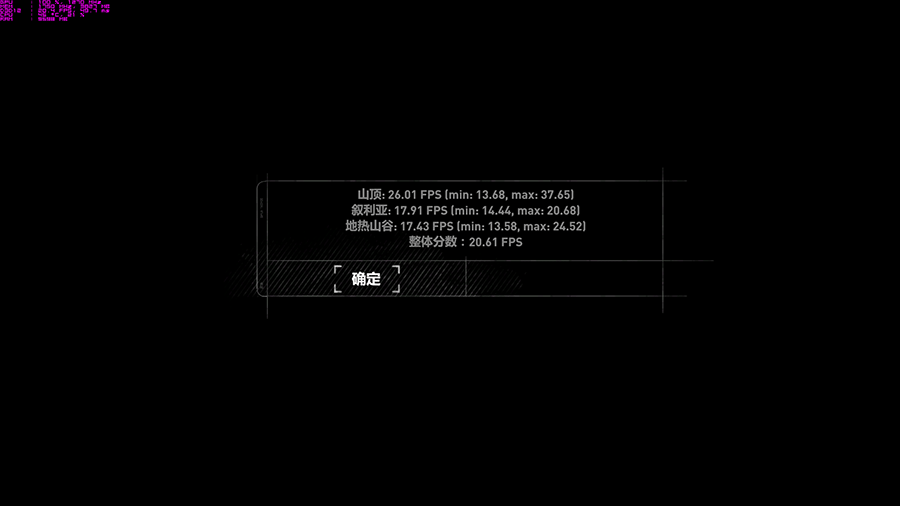

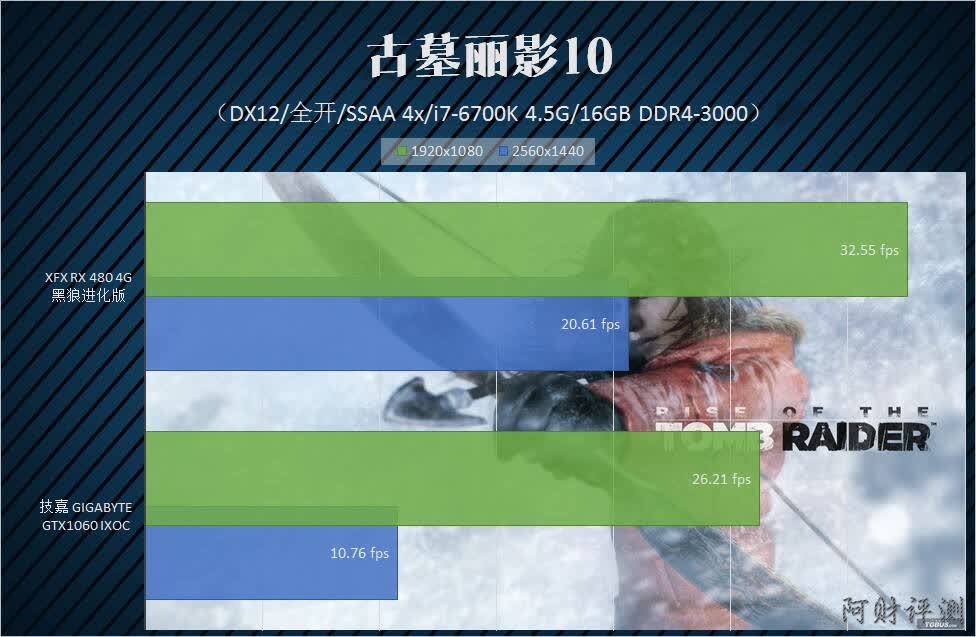

古墓丽影 崛起
《古 墓丽影：崛起》是由Crystal Dynamics开发，Square Enix负责发行的一款单机游戏，该游戏是《古墓丽影》的第15部，于2015年12月正式发行。游戏中玩家控制主角劳拉去探索劳拉以前不相信的超自然现 象和未知的世界，寻找永生的秘密。游戏地图包括了世界上的多个地点，可探寻的场所将比前作大三倍，地图的开放度比前作更大，充满优美和危险并存的场景。与 前作相比本作在中国还发行了普通话版本。
DX 12游戏性能测试不出意外的，都是RX 480 4G版获胜，性能全面超越了GTX 1060 3G版，北极星 Polaris 10架构不愧是专为DX 12设计的异构计算架构的新一代显卡。
实际功耗和电源需求

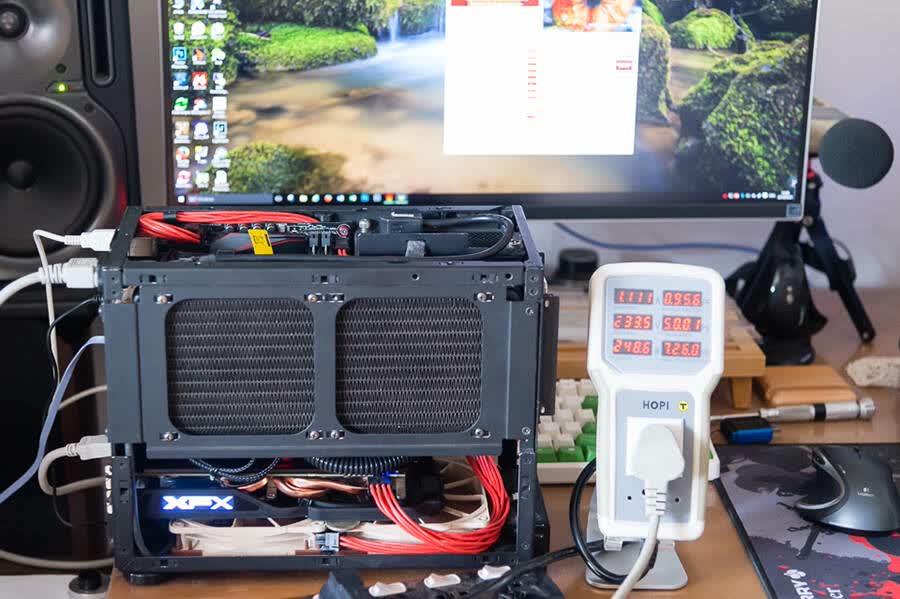

实际测试中，搭配i7-6700K OC 4.5G，3000 C15 16G内存，讯景 RX 480 黑狼进化版待机功耗 82瓦，因为非公版的缘故，待机功耗比GTX 1060和RX 480公版都要高出20瓦左右。

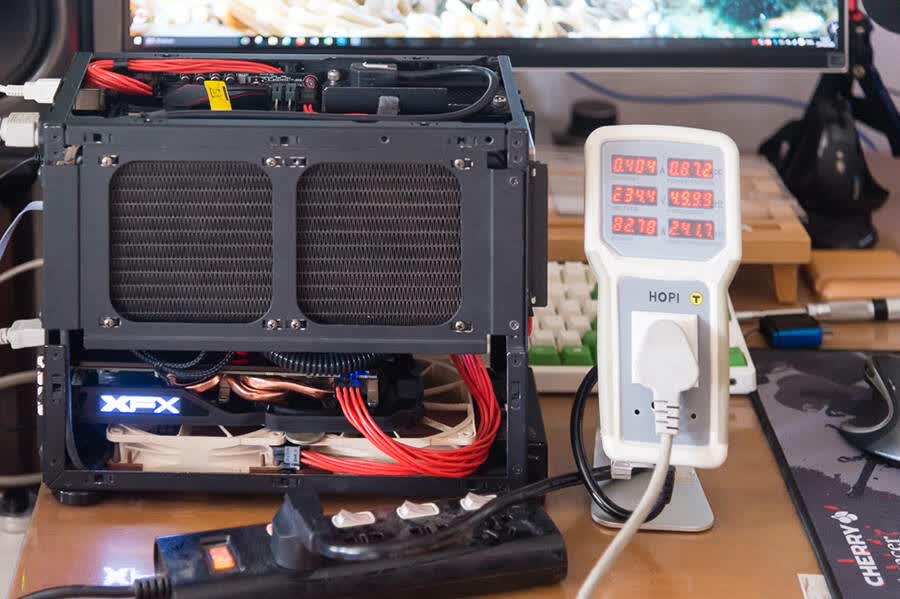

实际测试中，搭配i7-6700K OC 4.5G，3000 C15 16G内存，讯景 RX 480 黑狼进化版Furmark满载整机功耗不到249瓦。
胆子大的同学可以尝试用12V 350瓦足瓦电源使用这个配置，电源炸了算我的

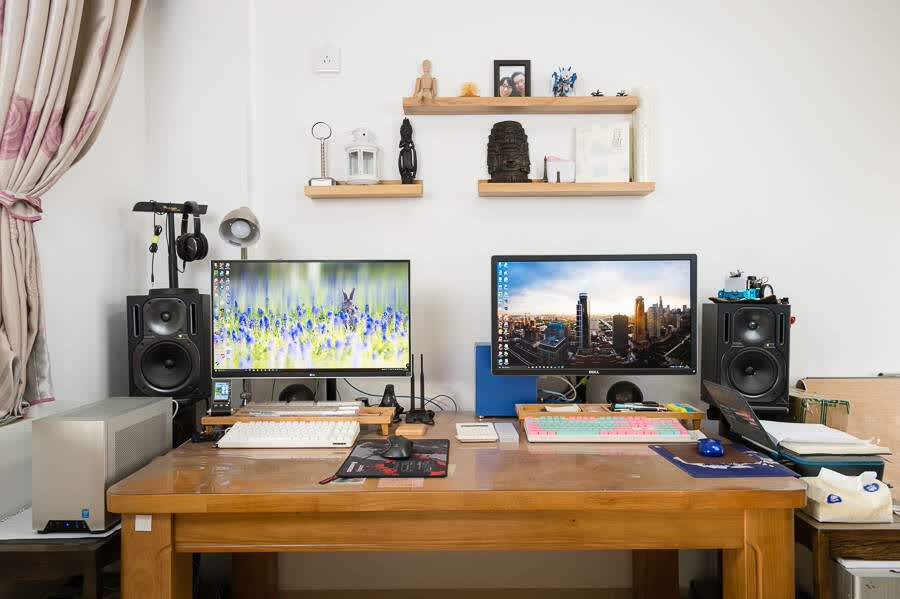

装机效果
满载烤机温度
噪音

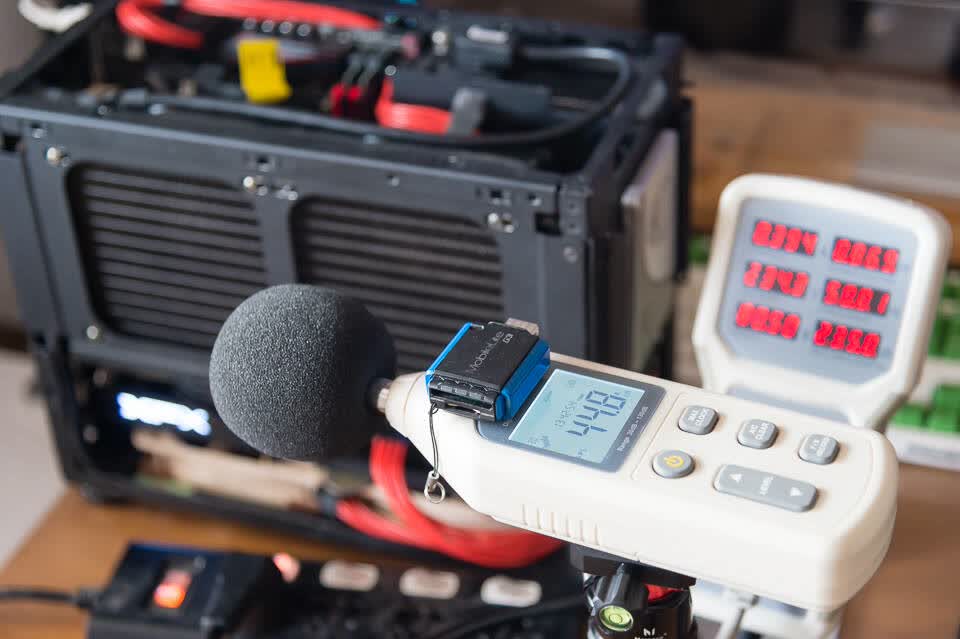

待机噪音为44.8分贝，环境噪音为41.1分贝。

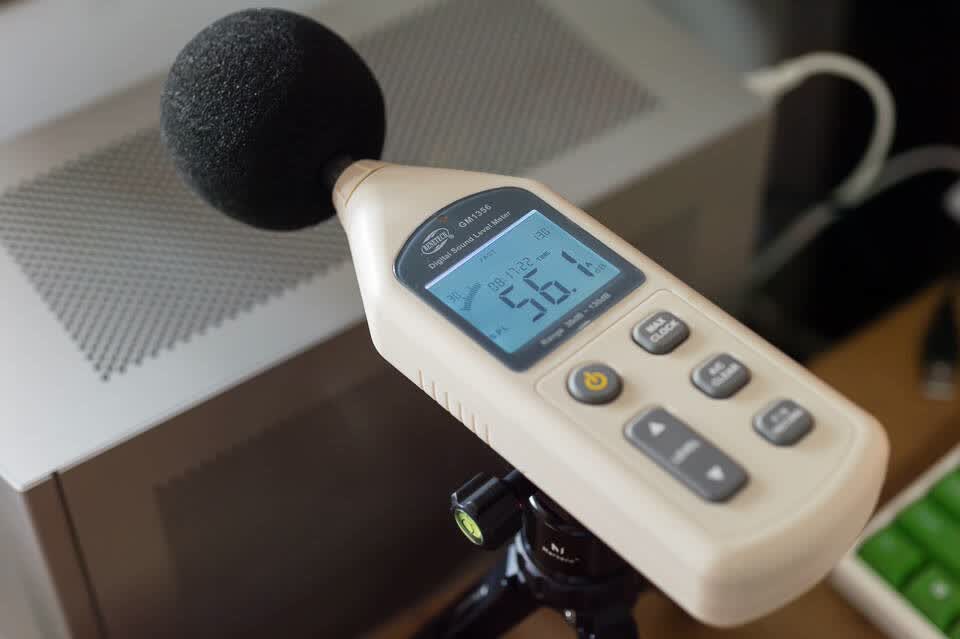

满载噪音为56分贝，跟电视伴音相当。
总结
本着田忌赛马的原则 AMD这次的北极星新品，并没有正面硬拼 GTX1080、1070，RX 480 错开了对手的价位和性能区间，指向了中端甜点卡这个市场份额最大的蛋糕。就产品本身来说，RX480也算是一款优秀的产品了，
讯景 RX 480 4G黑狼进化版把价格降低到了1799元价位，结合京东活动可以突破到1599元以下，最新的14nm制程，
性能超越GTX 970，讯景 RX 480 4G黑狼进化版跟GTX 1060 3G 在DX12下明显胜出，基本持平R9 390X，比起390X功耗大幅度降低了120瓦，能耗比喜人，只要350瓦单路12V铜牌电源就能安全带着跑，不放卫星！

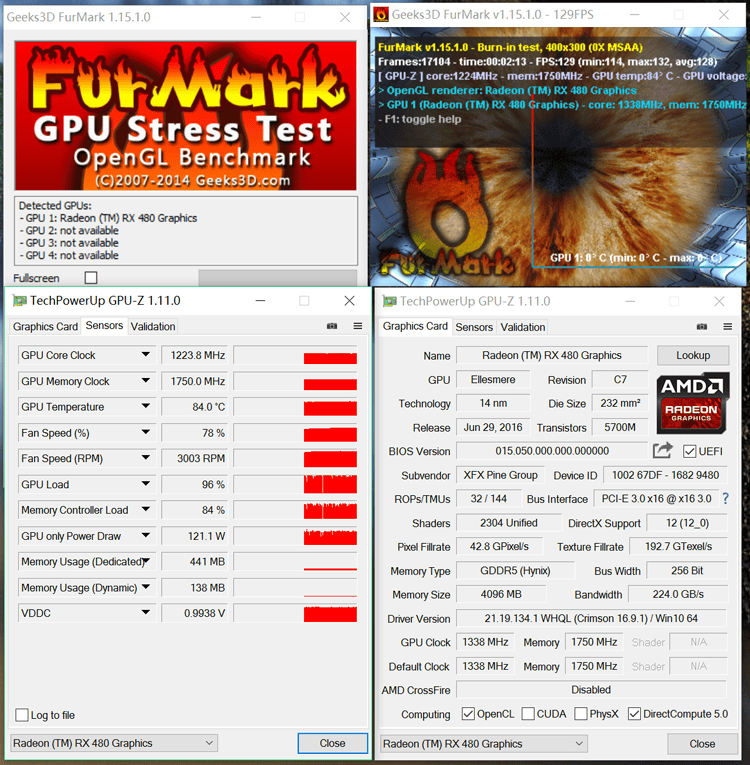

双风扇散热效果，室温32度下面满载烤机10分钟，GPU核心温度84度，毕竟是体积只有12.6L的ITX机箱，增加2个机箱排风扇还有很大改善空间。
