前言
对于实用派玩家来说，今年的第三季度底和第四季度初是Intel第六代处理器价格最合适的时候。本人刚入手的的6700K散片价格在2100元左右，感觉基本是到底了，我记得年初的时候这款处理器价格被炒到了2700元左右，半年多便宜了600多元。想玩超频的CPU当然也要有好主板支持才行，年初装的机器就是用的华硕B85 PRO GAMER主板+E3 1231 V3处理器。这次依然选用华硕的Z170 PRO GAMING主板，虽然Z170 PRO GAMING 没有ROG系列产品奢华的用料，但是整体功能还是十分强大。

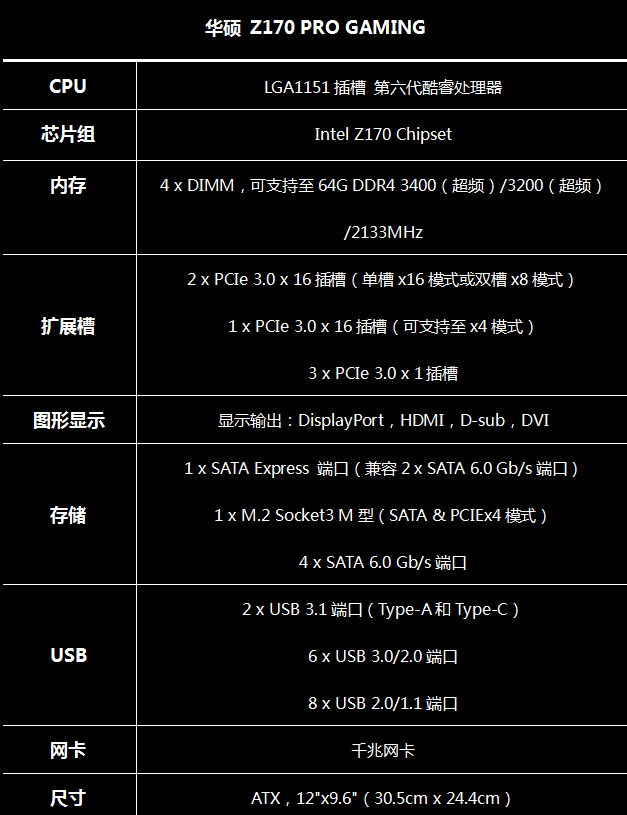

参数
开箱

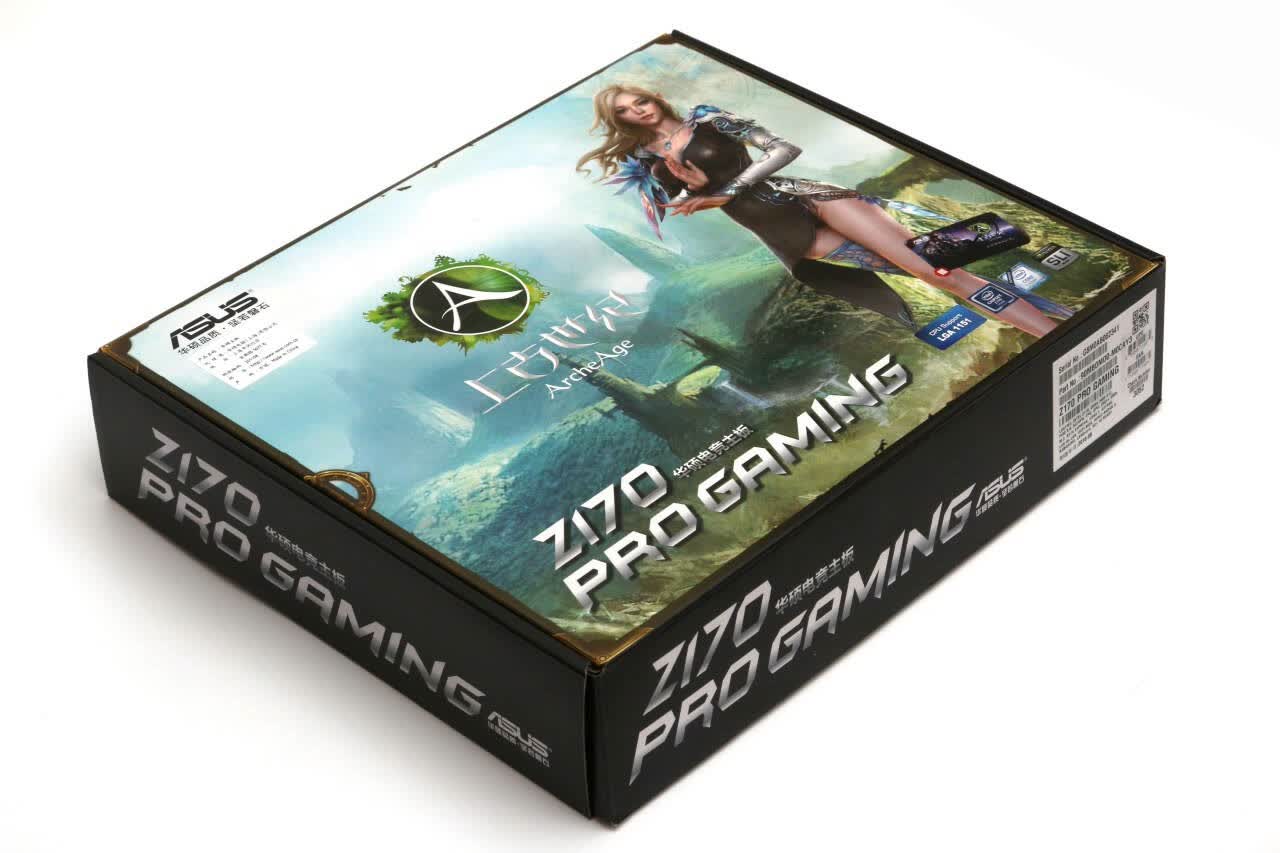

华硕主板好像一直都喜欢跟游戏厂商合作，年初Z170 PRO GAMING主板封面还是《战舰世界》的游戏封面，这次却换成了《上古世纪》的游戏封面。
主板特性及附赠产品，或许这游戏我会下载下来玩玩。
包装背面特写，红黑是RPO GAMER 或 PRO GAMING系列产品的风格。这种风格应该是从ROG产品继承过来的。
主板背面有详细的参数。
产品特性。

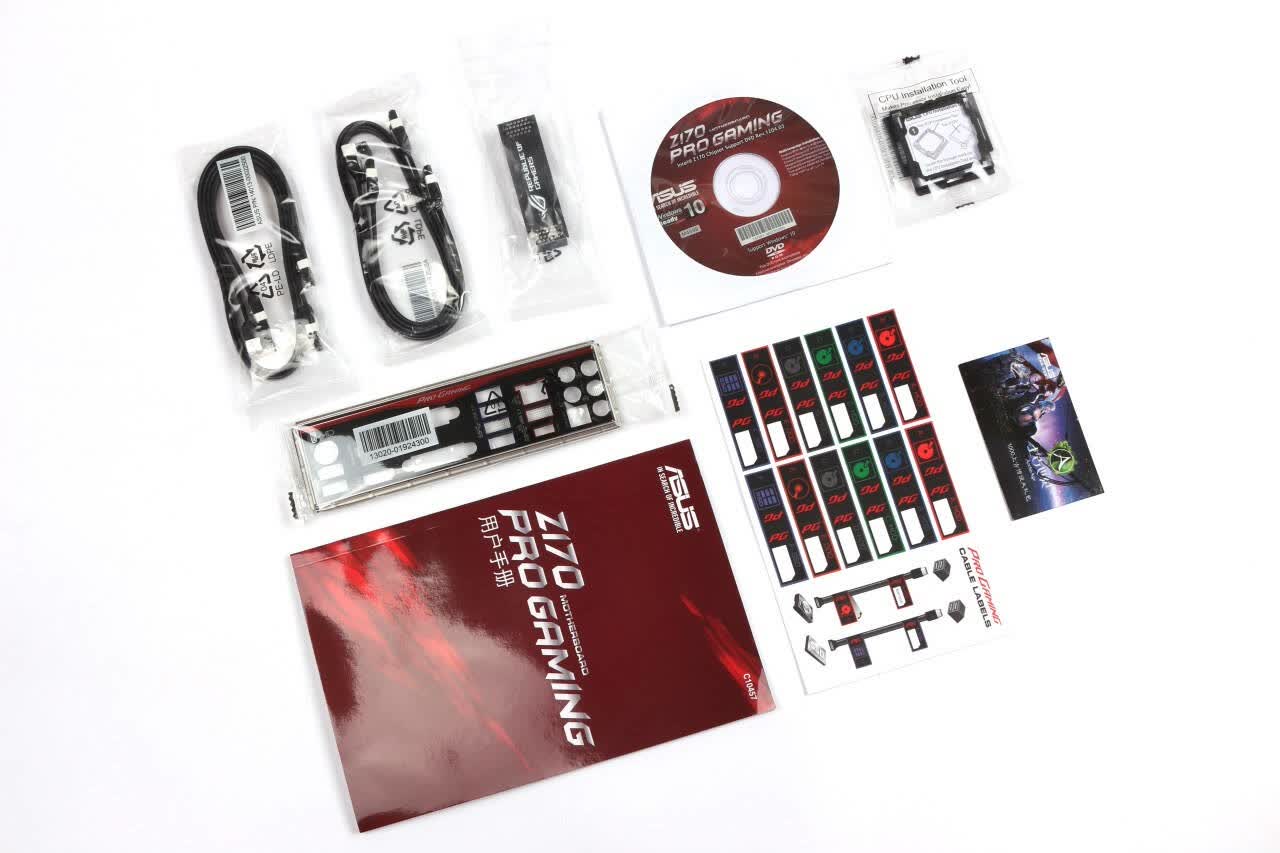

随机附送：挡板，说明书，CPU安装架，光盘，SLI桥，SATA线4条，《上古世纪》游戏礼包卡，标识贴纸和CPU安装套件。
主板展示

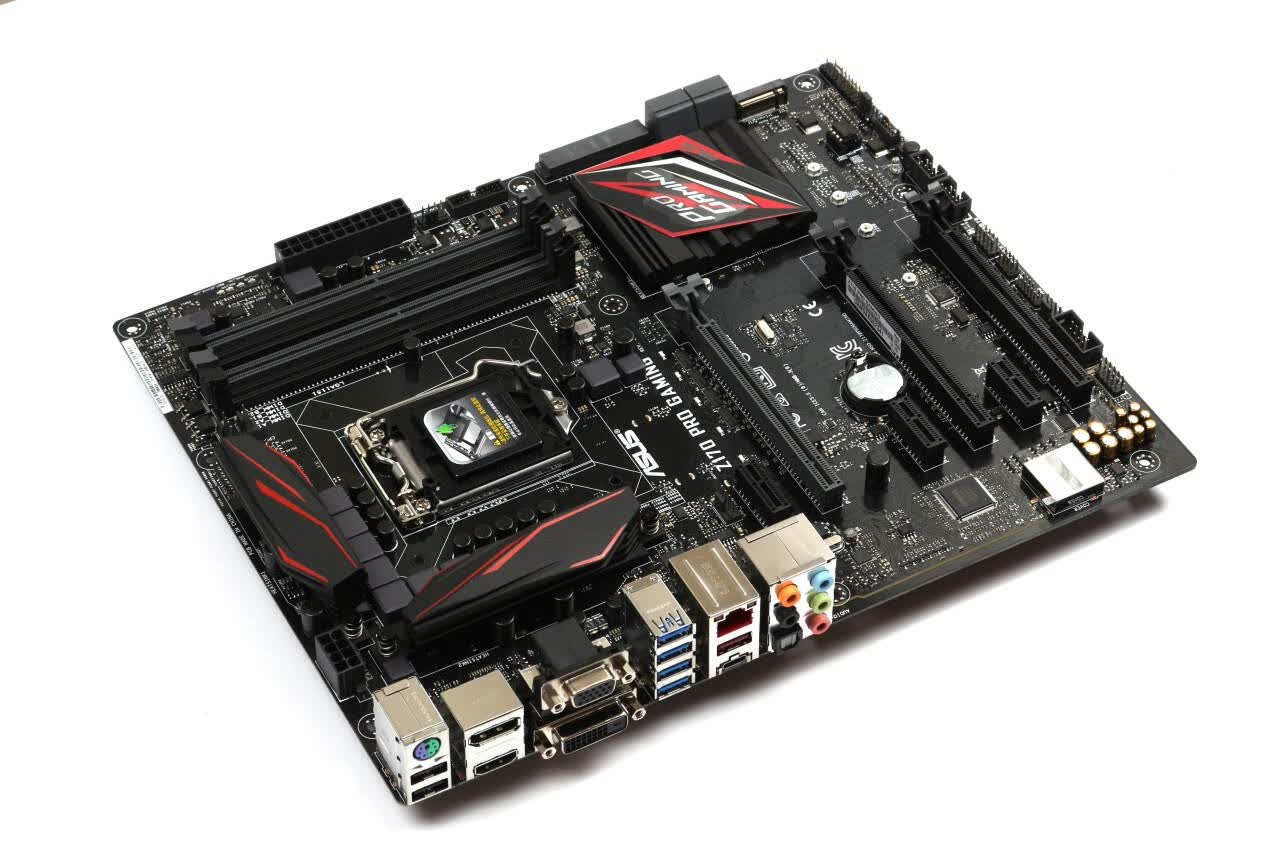

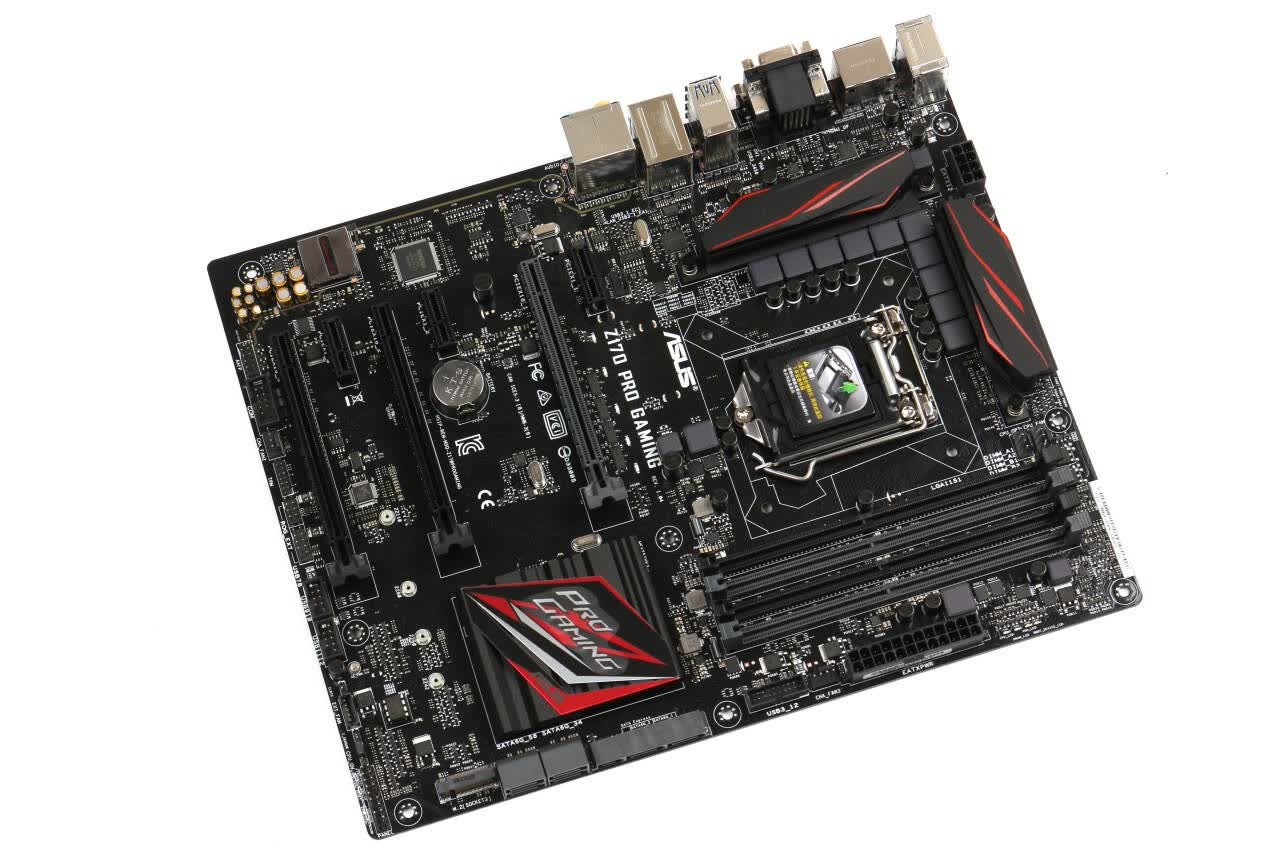

华硕 Z170 PRO GAMING主板特写，主板配色主要以黑红为主，跟手里的华硕B85 PRO GAMER主板风格如出一辙。整体上看Z170 PRO GAMING主板不仅接口丰富而且彻底放弃了老式的PCI插槽，在用料和做工方面不会输给同芯片组的其他品牌产品。下面带大家看看主板的细节部分。

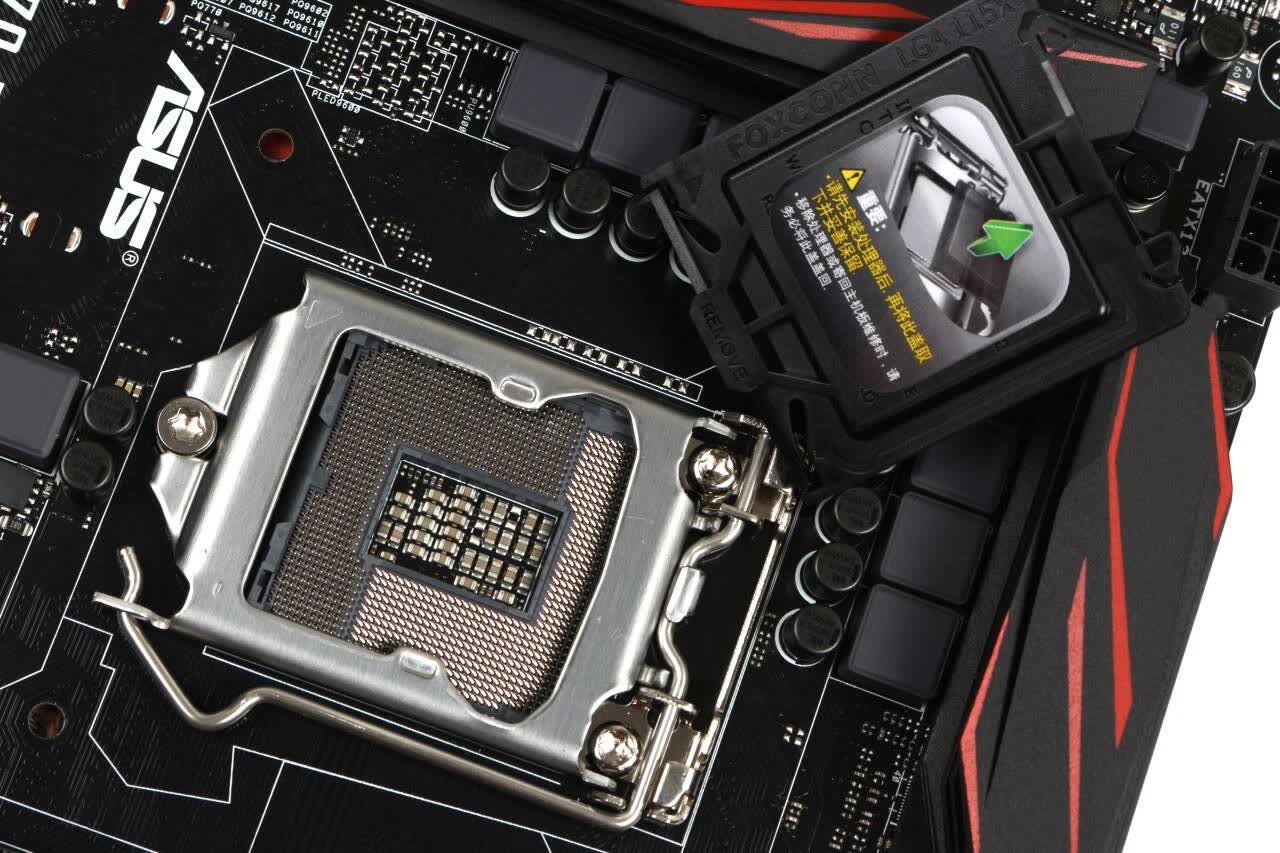

CPU插槽特写，主板带有插槽的保护盖，真希望盖子下面写着“再来一块”的中奖标语。插槽内的触针十分脆弱，所以拆卸CPU的时候要格外小心。

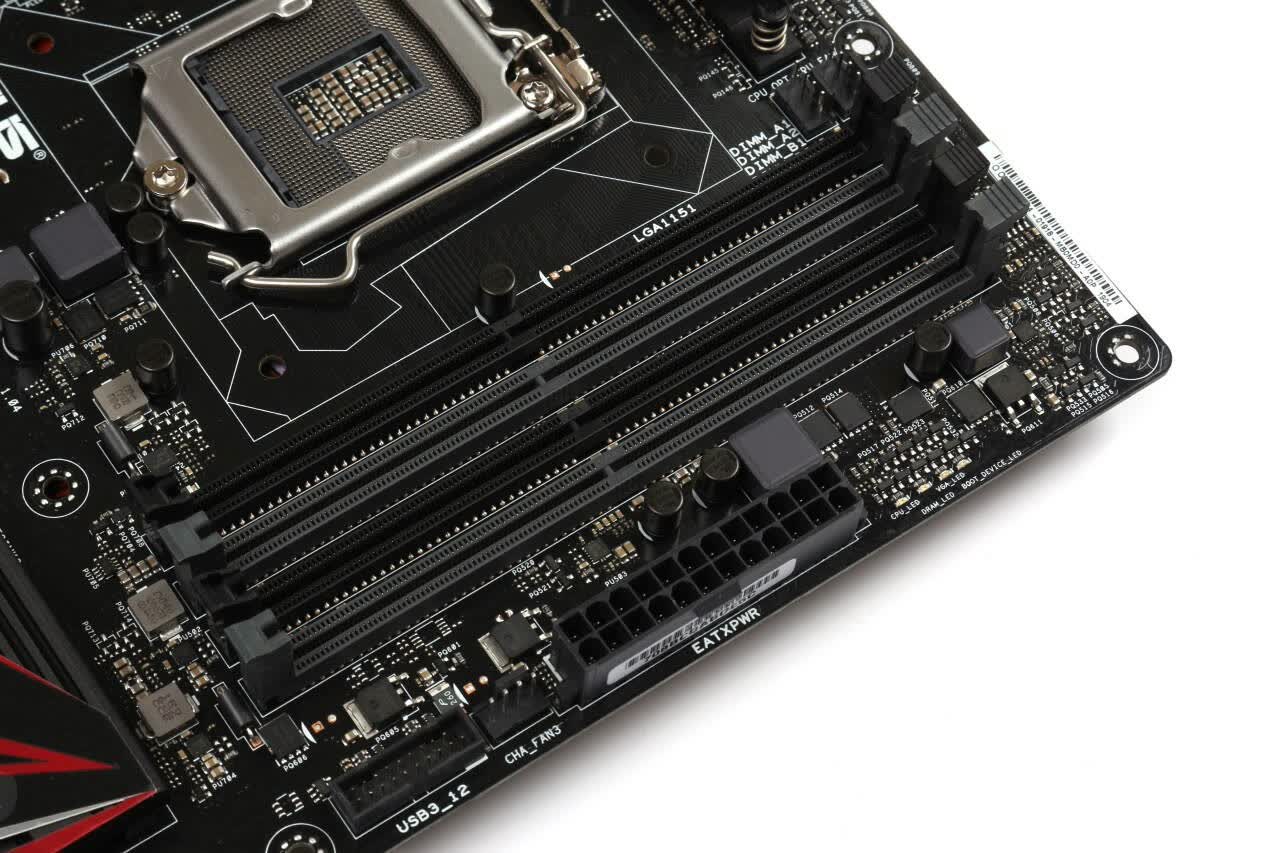

内存插槽特写，4条DDR4内存插槽，最大支持容量为64G，最高支持频率为DDR4-3400MHz（超频模式）。

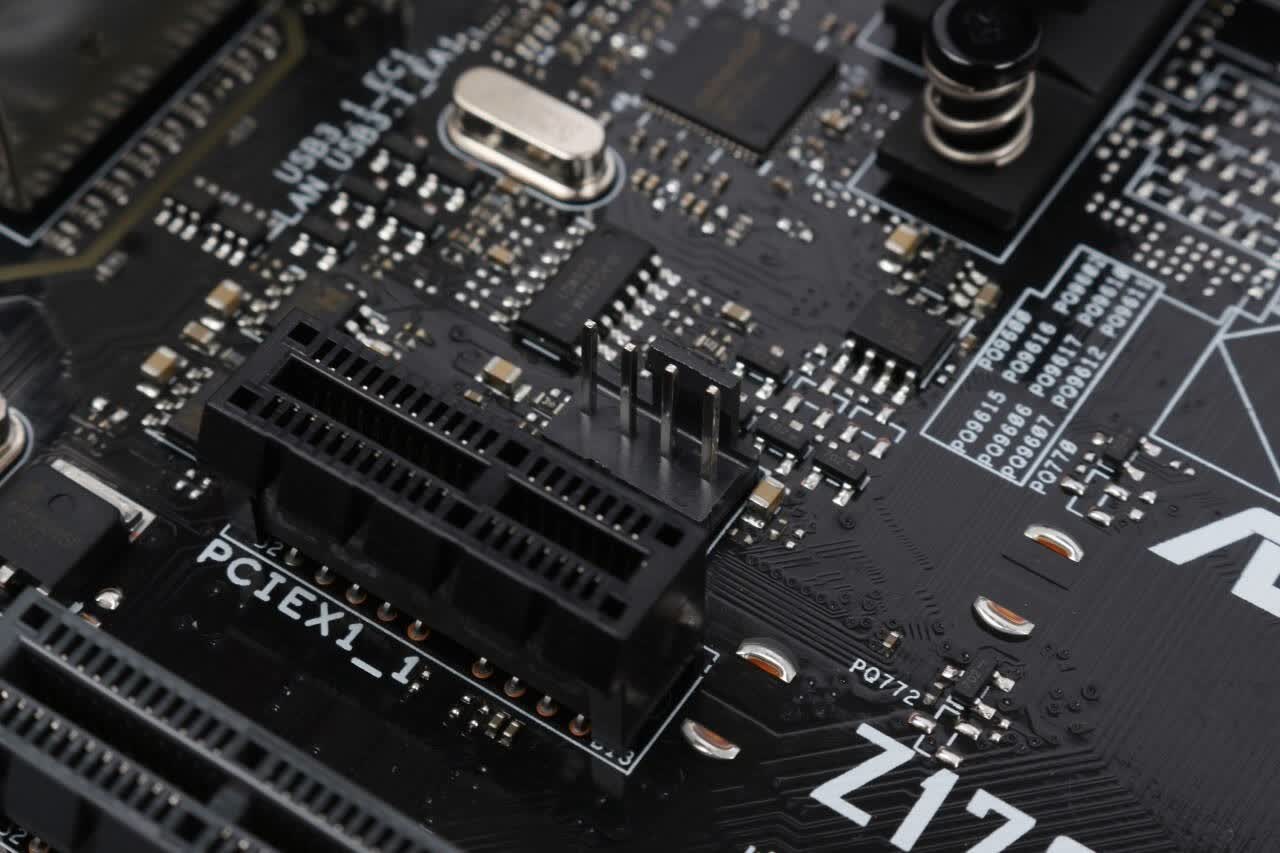

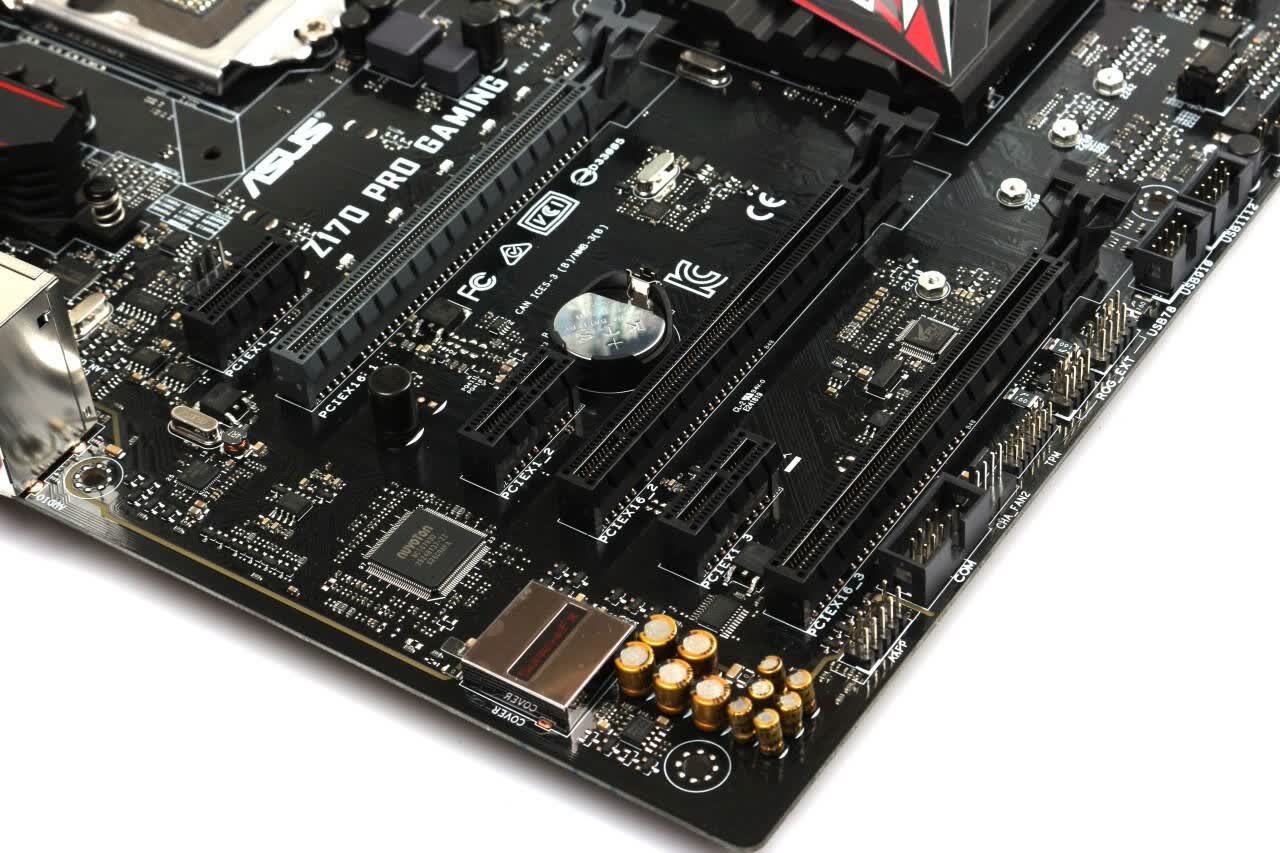

3条PCIe3.0x16长度插槽，和PCIe3.0x1长度插槽，支持AMD显卡交火，支持英伟达显卡桥接。

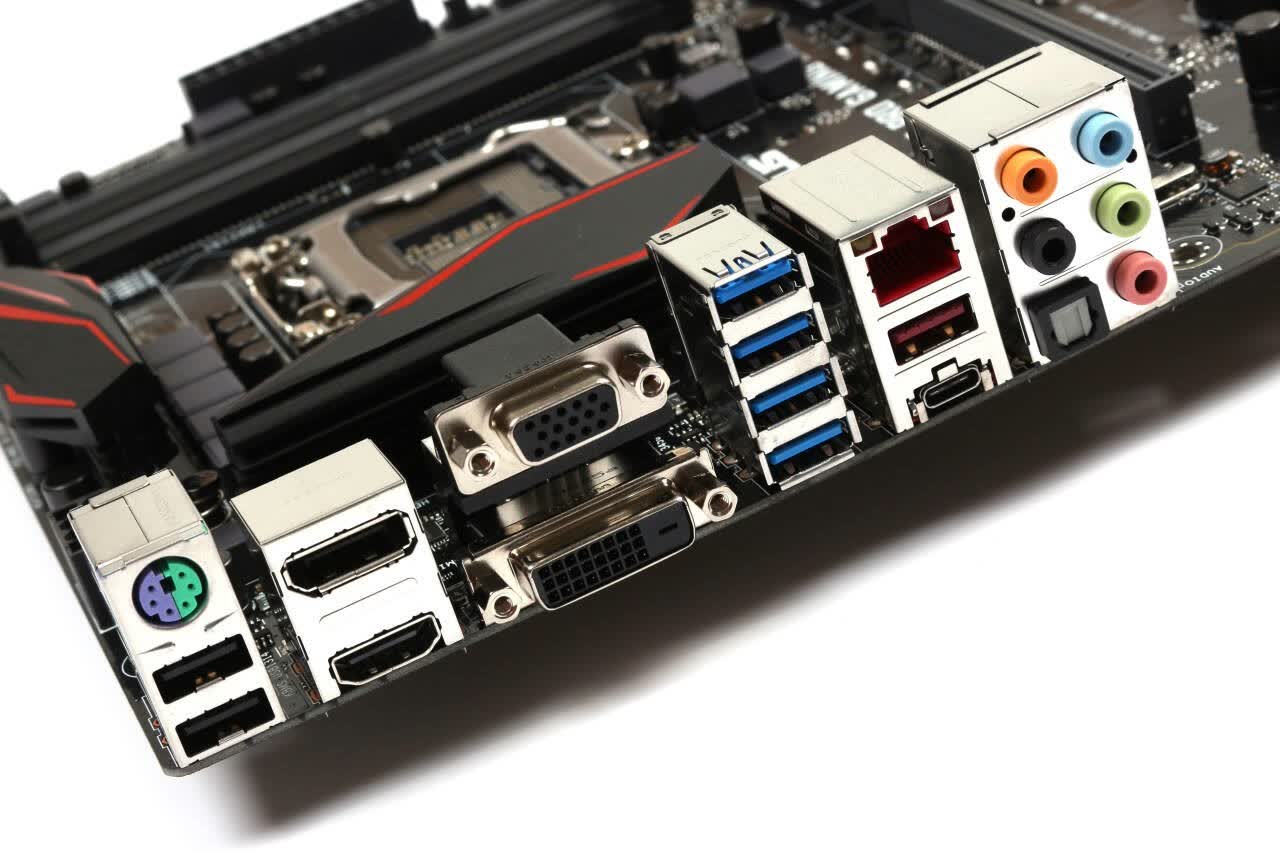

IO接口： 键鼠输入接口是传统的2个USB2.0+PS/2，视频方面的接口为HDMI+DVI+DP+VGA，4个并排的USB3.0接口，千兆网卡接口，USB3.1 Type-A和Type-C接口，音频接口及光纤接口。接口方面算是相当丰富，满足各类人群的使用需求。

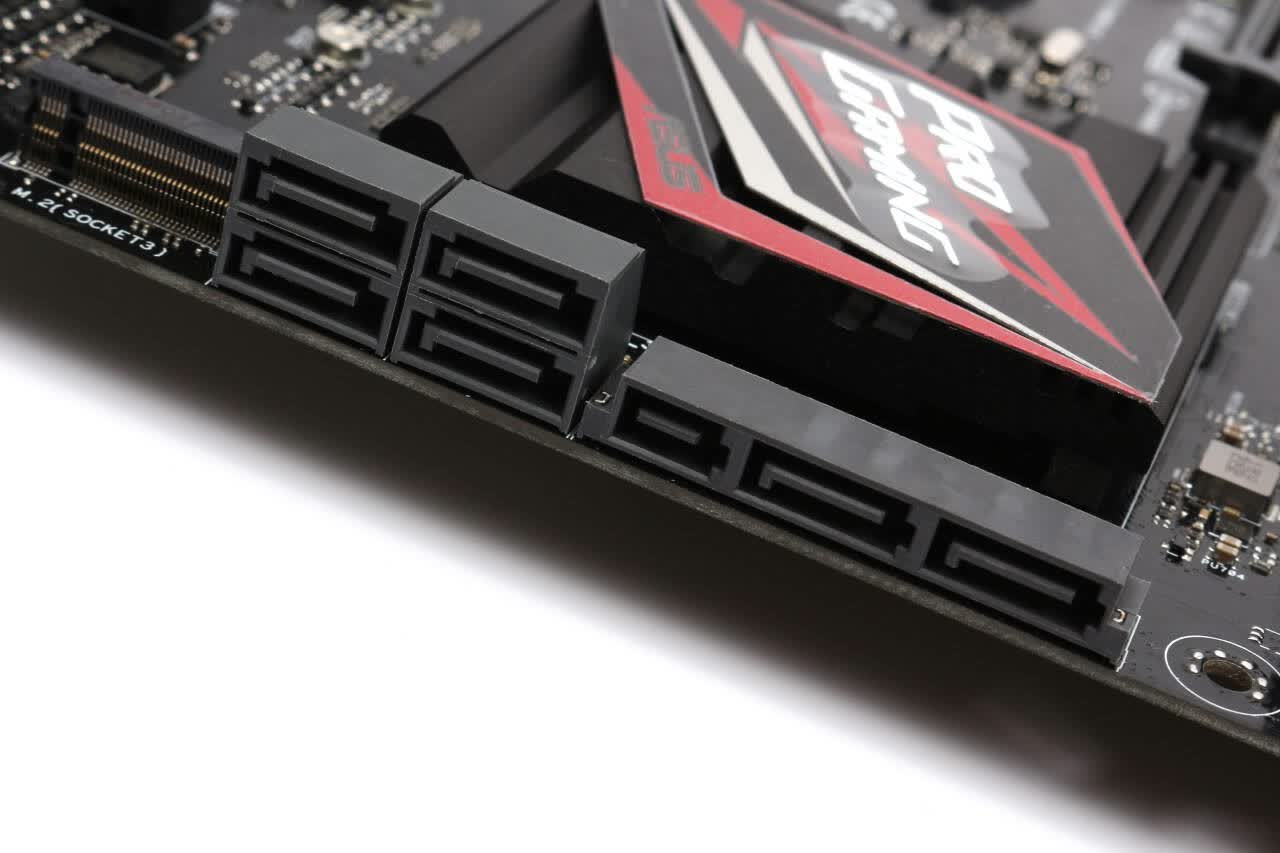

SATA EXPRESS 和 6个SATA接口，SATA EXPRESS接口将 SATA0和SATA1合在了一起，SATA接口均平行于主板，所以方便背板走线。

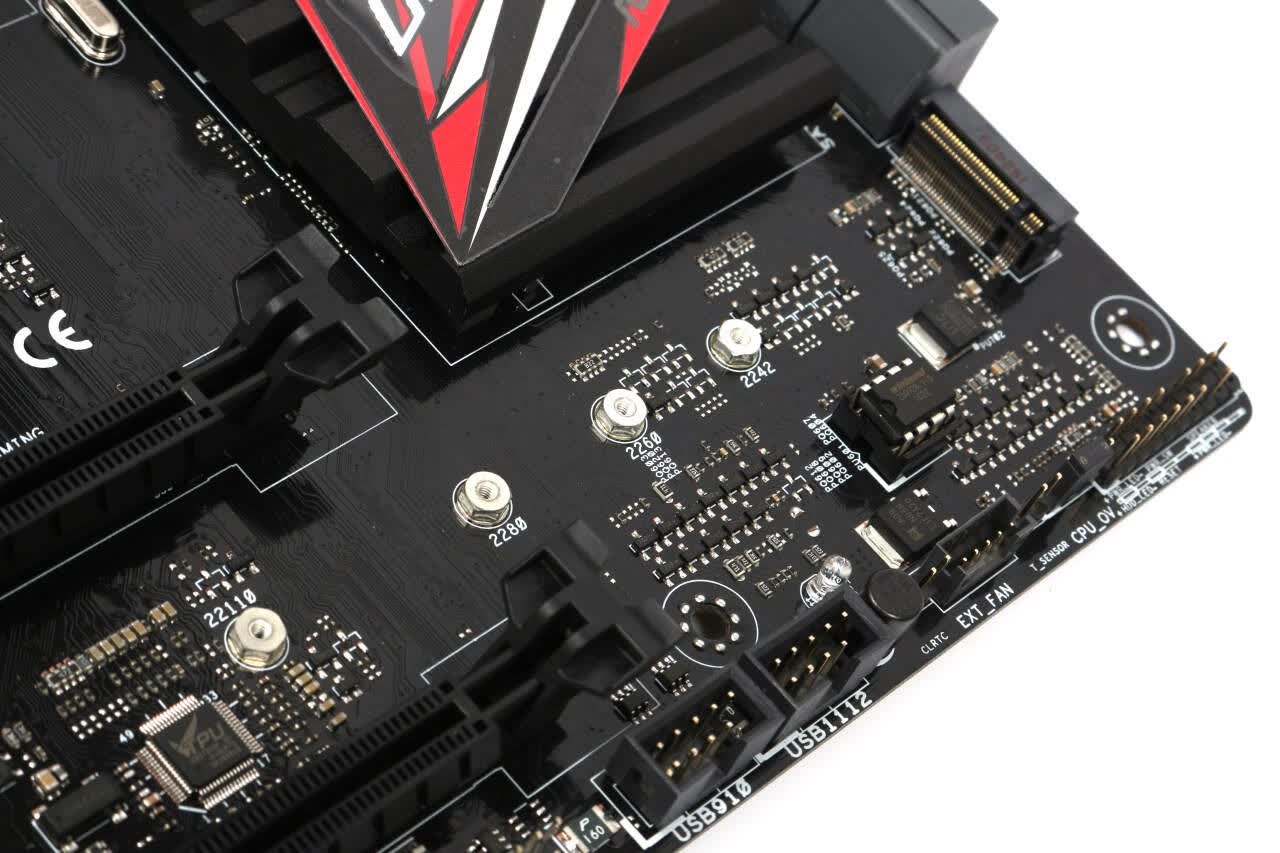

M.2接口特写，看到4根螺丝柱就知道这板子支持2242/2260/2280/22110四种长度的固态硬盘，此接口还支持PCIe3.0x4模式，最大支持32Gb/s的数据传输。
主板背面特写。

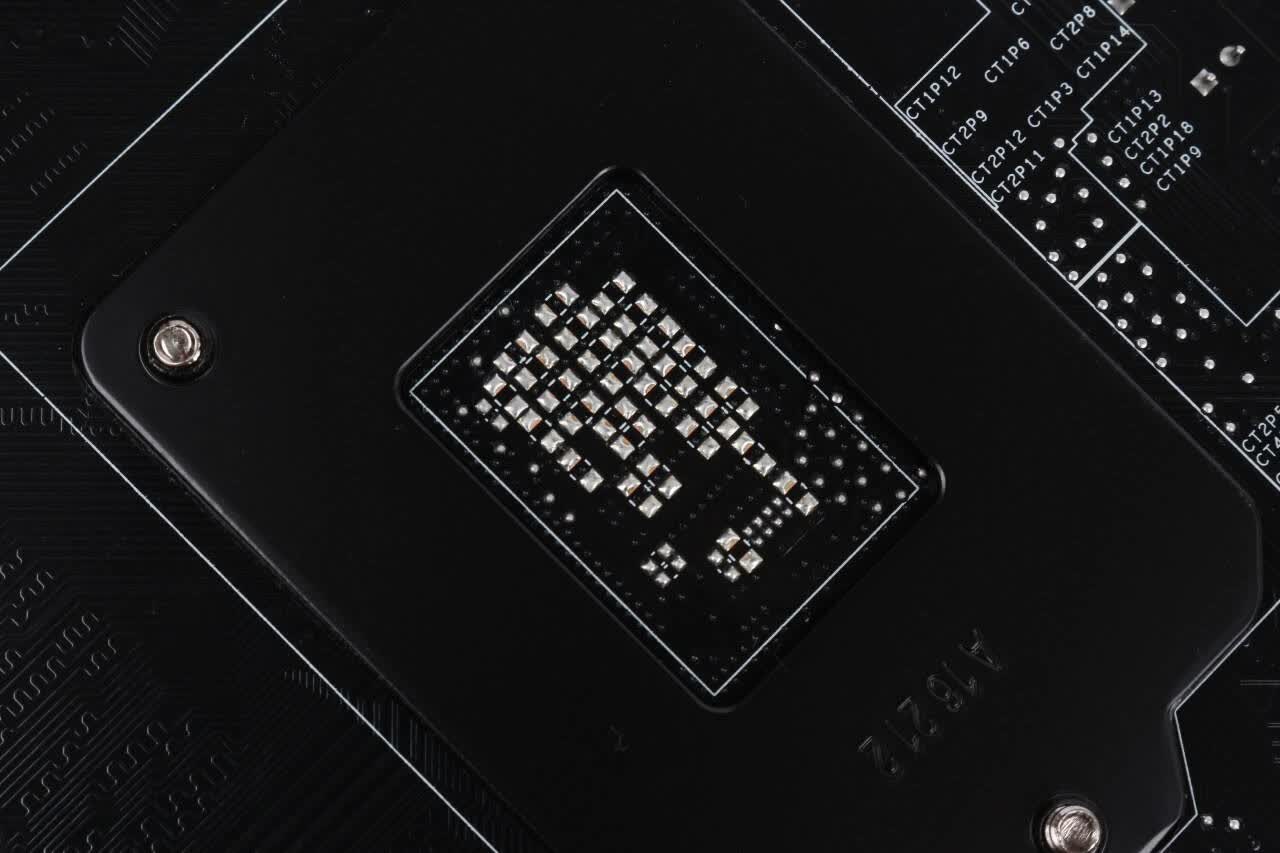

CPU插座底部焊点。

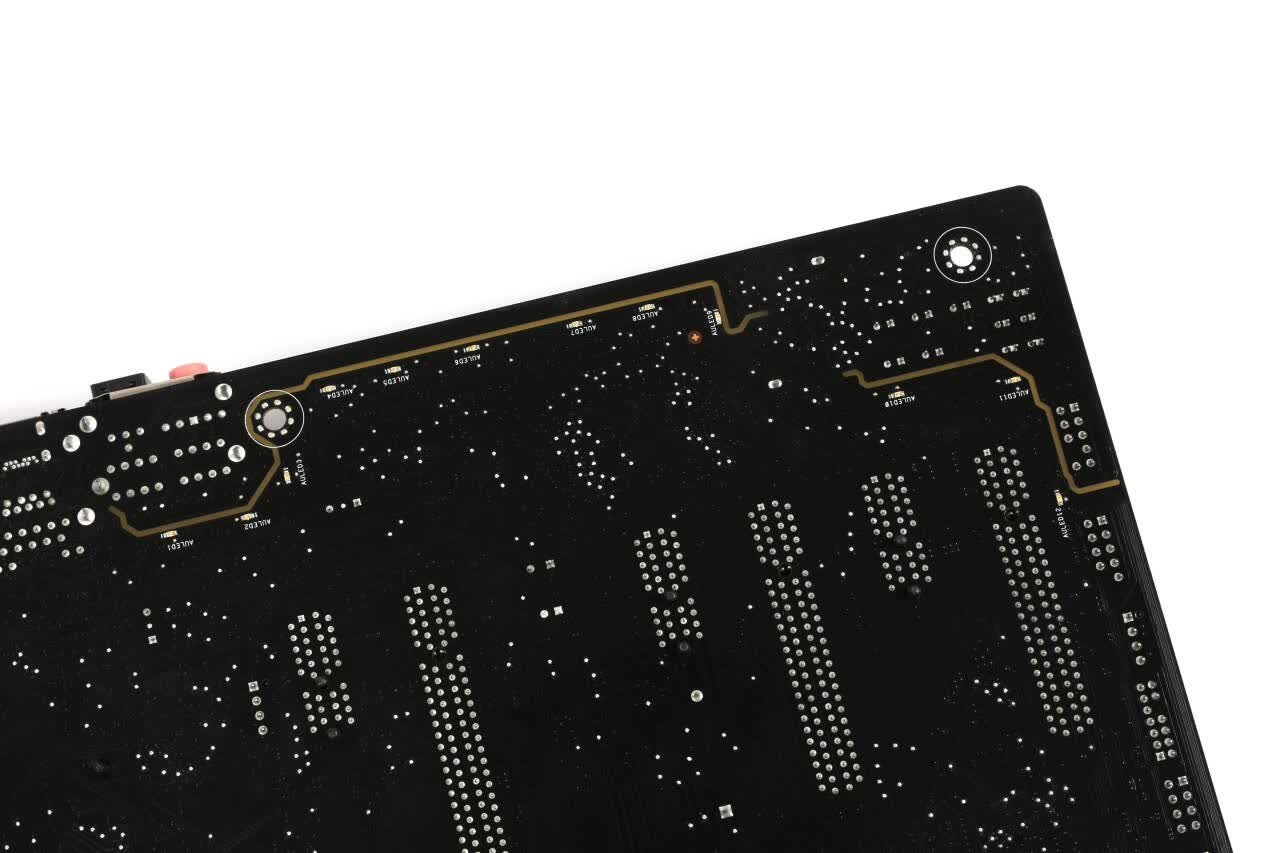

主板背面的Led灯和透光的音频分割线。

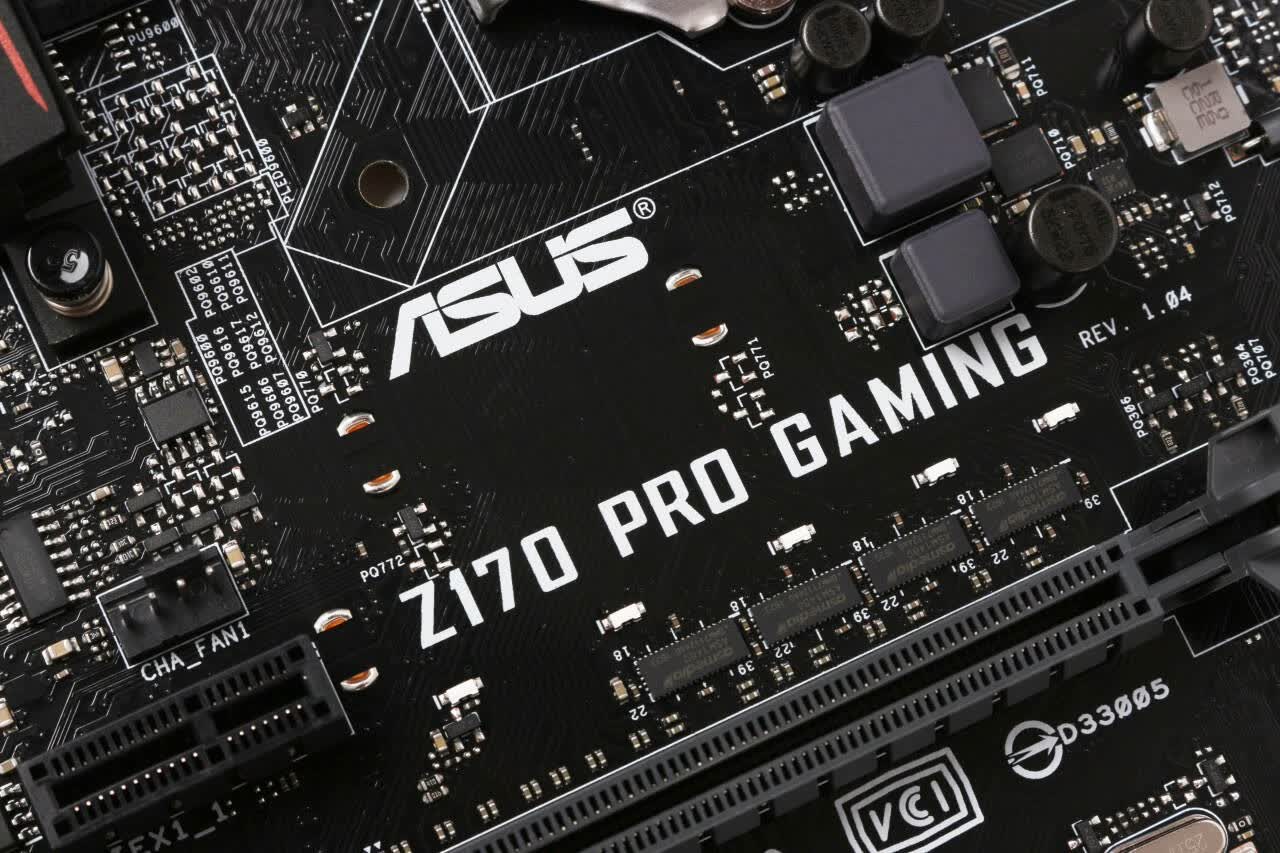

主板型号及版本号，REV 1.04。在型号文字下方是5颗Led灯珠。

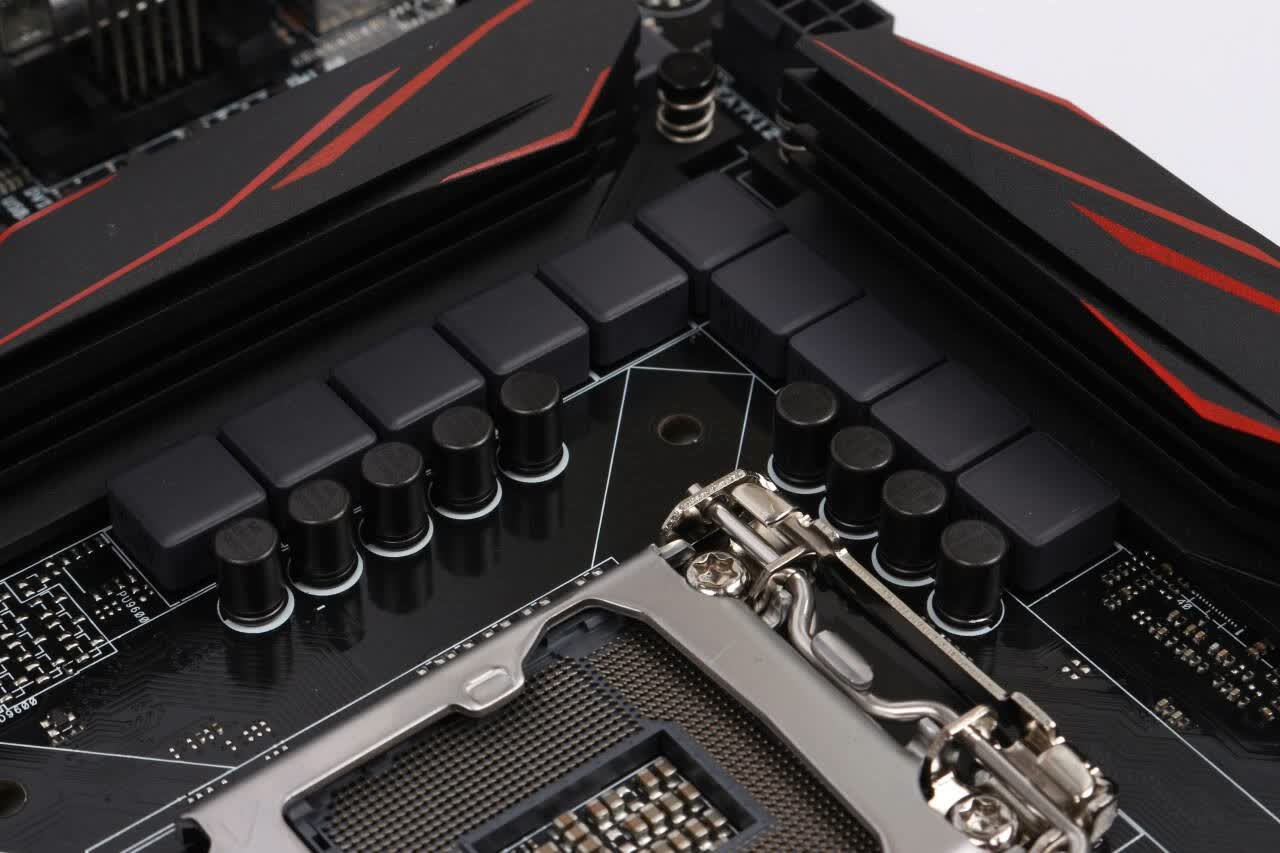

用料扎实的10相供电电感，电感内侧是5K的固态电容。

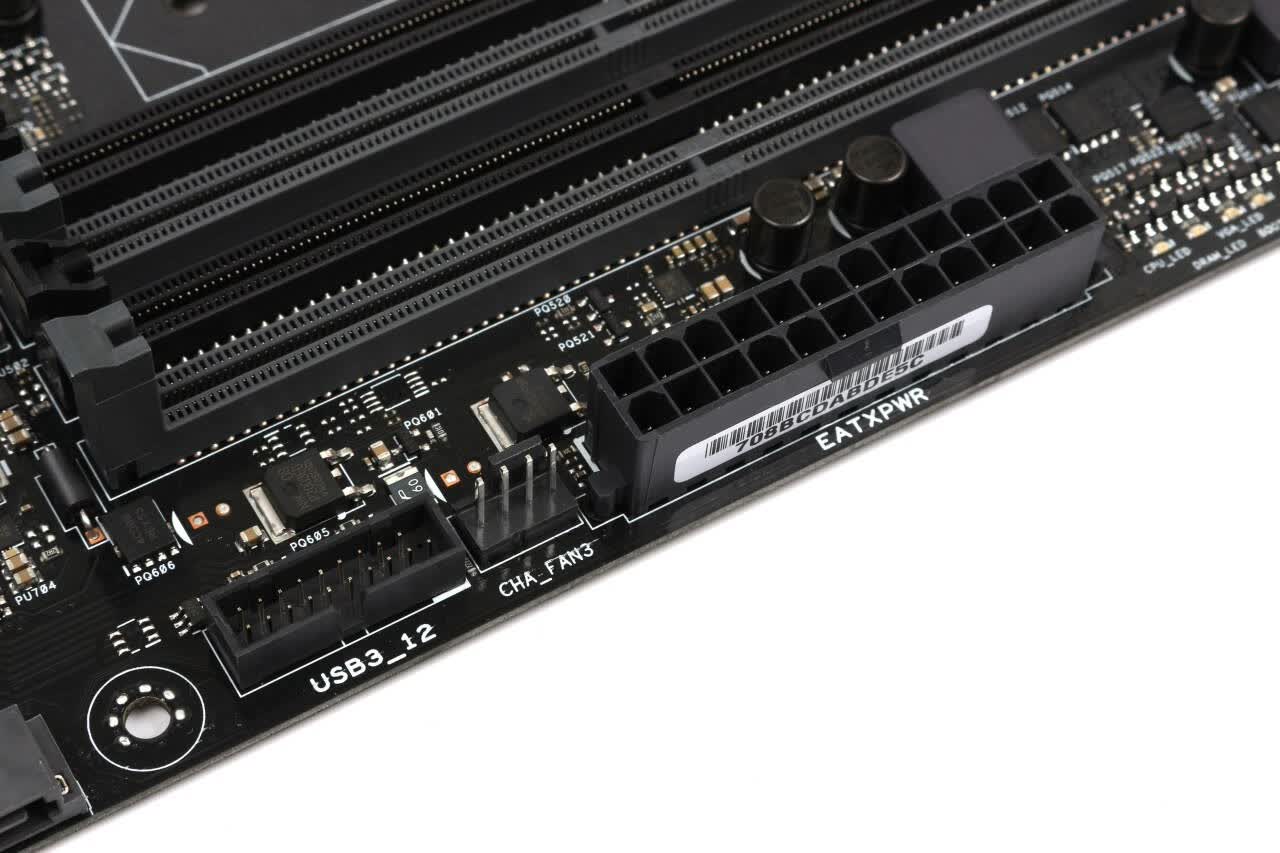

内存插槽侧面是USB3.0拓展插槽，风扇插槽和24PIN供电插槽。

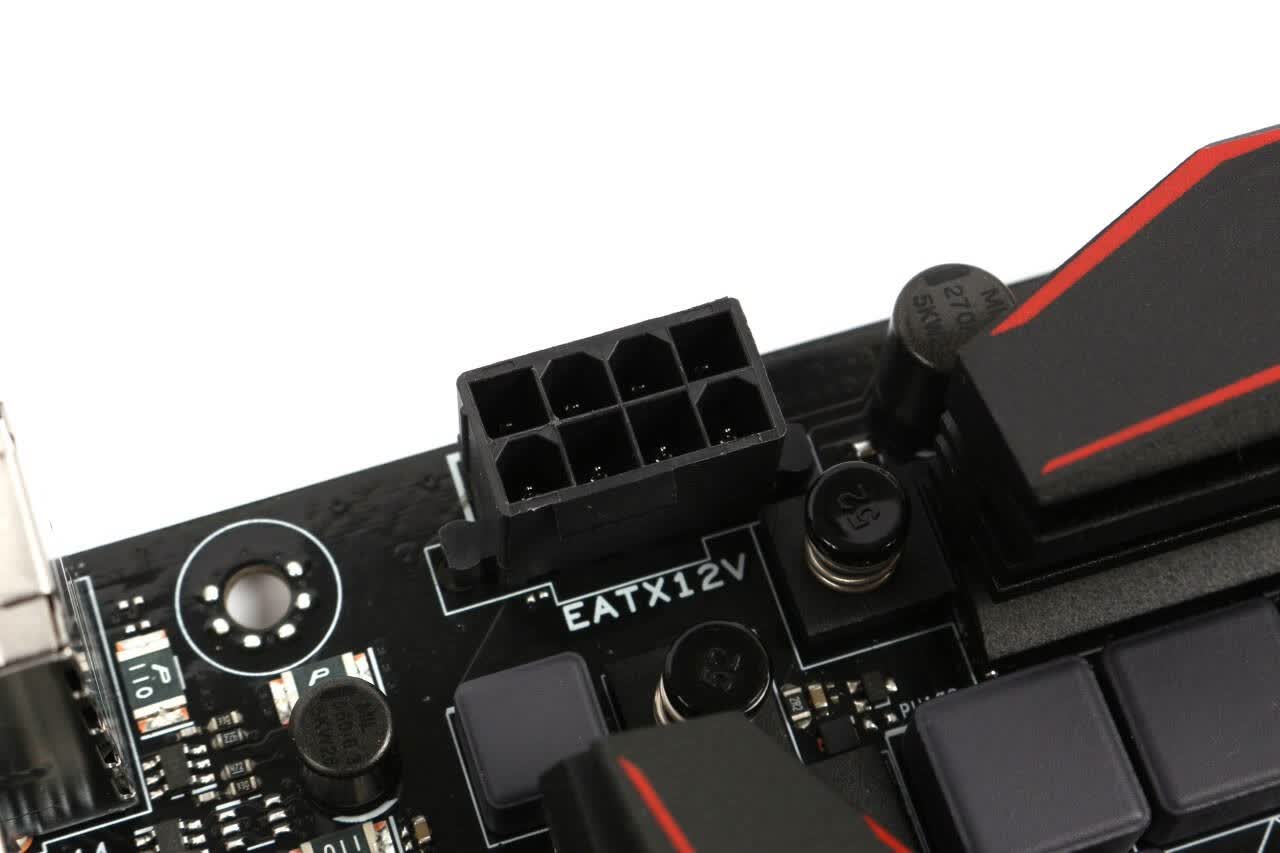

为CPU供电的双4PIN插槽。

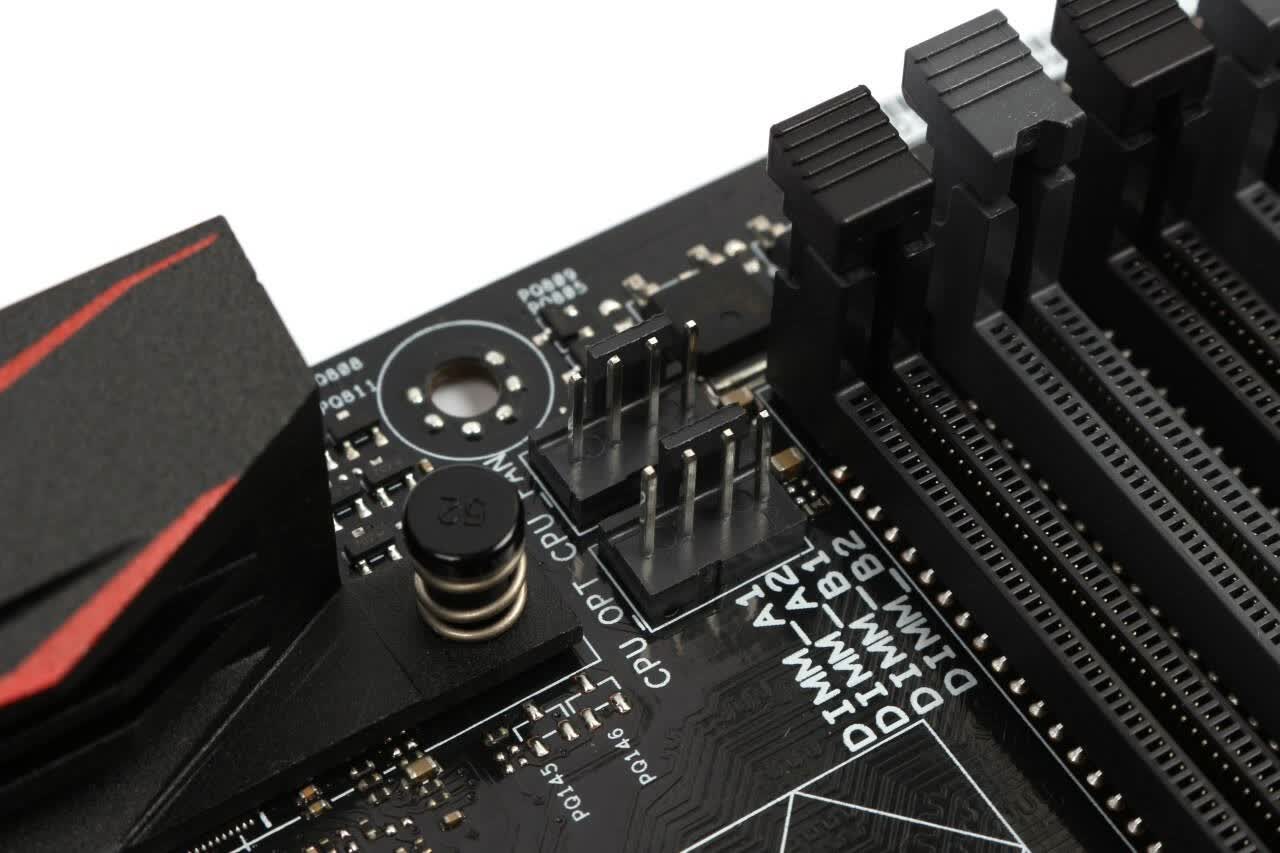

CPU风扇插针特写，CPU附近有3组为风扇供电的插针，方便风扇供电线路的选择。
主板侧面从左到右的插针接口为：前置面板音频接口，COM接口，风扇插针接口，TPM插座，ROG拓展接口支持ROG Front Base前面板，2个USB2.0拓展接口，风扇拓展插座，CPU超电压跳线，温度传感器跳线和前面板跳线。

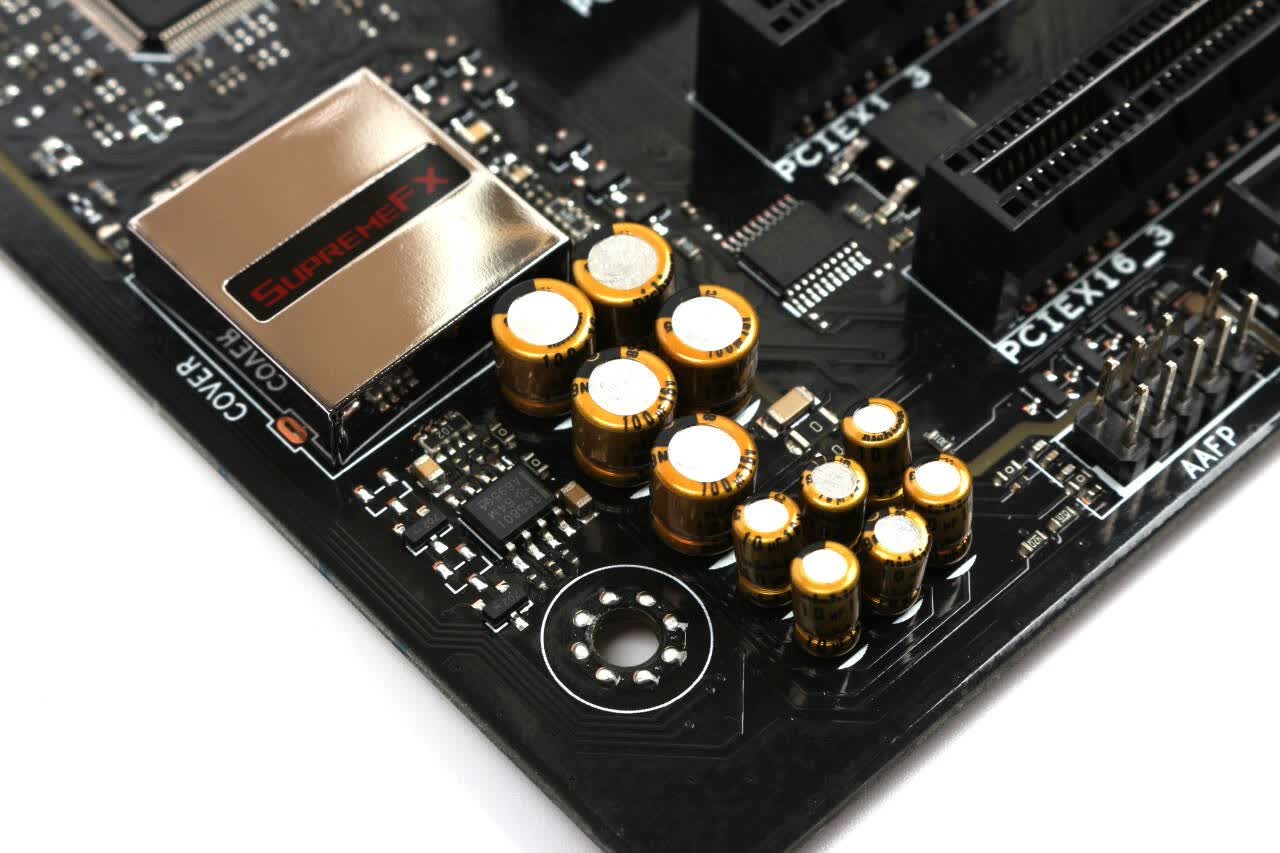

SupremeFX的声卡部分，支持7.1声道音频输出，主板搭载日系Nichicon专业音频电容，在音频芯片上面是一个金属罩，保护音频芯片受到电流及其他干扰。

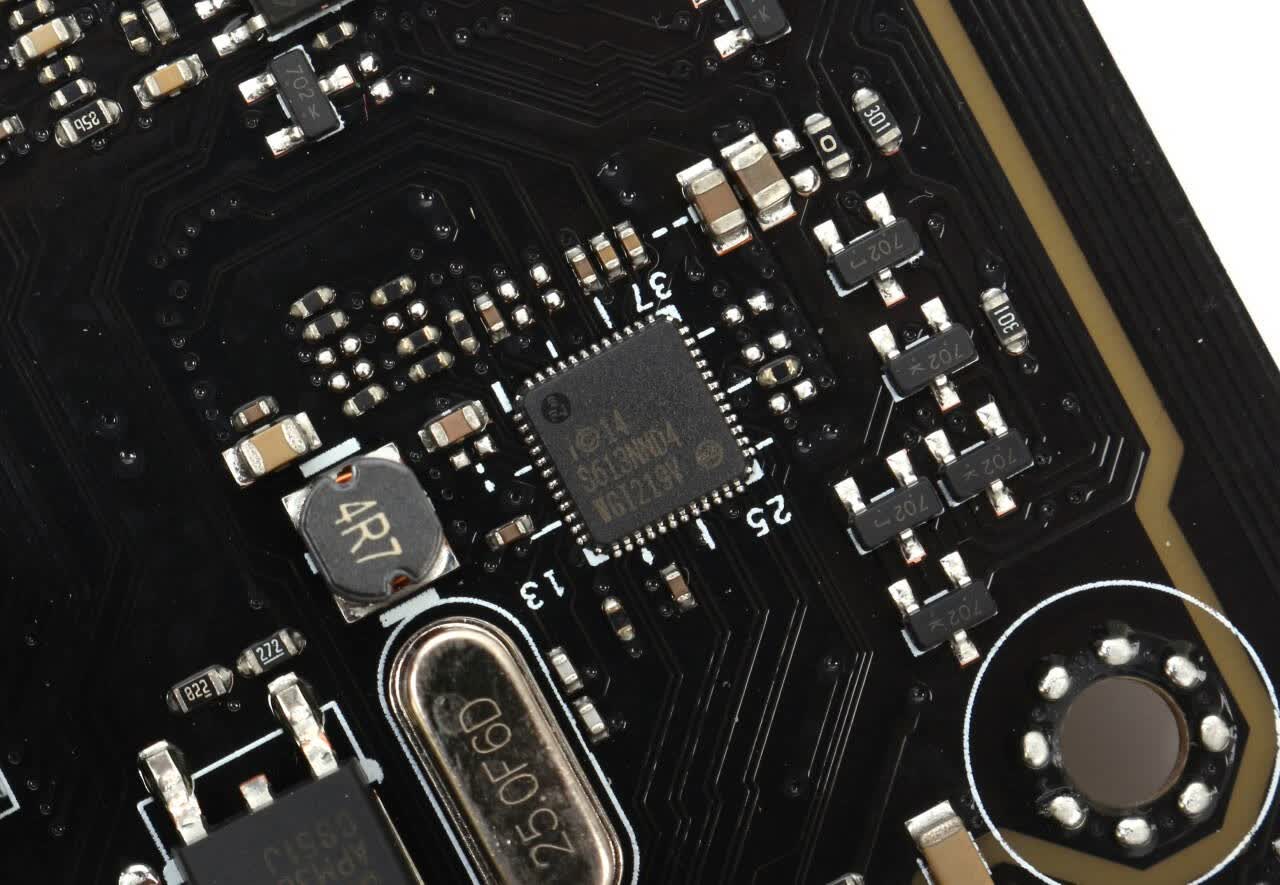

主板I/O控制芯片，可实时监控主板各部分温度、电压等数据。

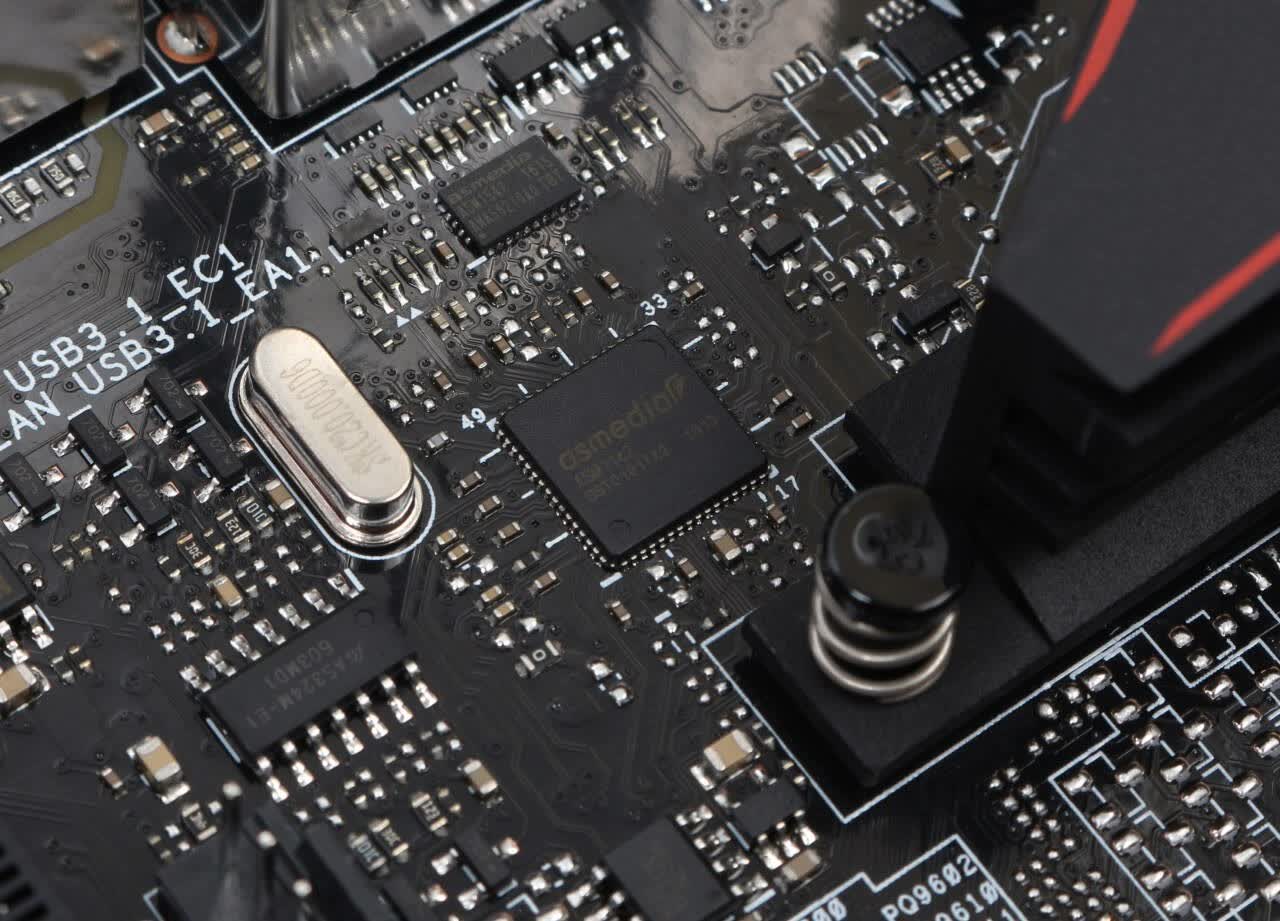

ASM1142是实现USB 3.1的主控芯片。

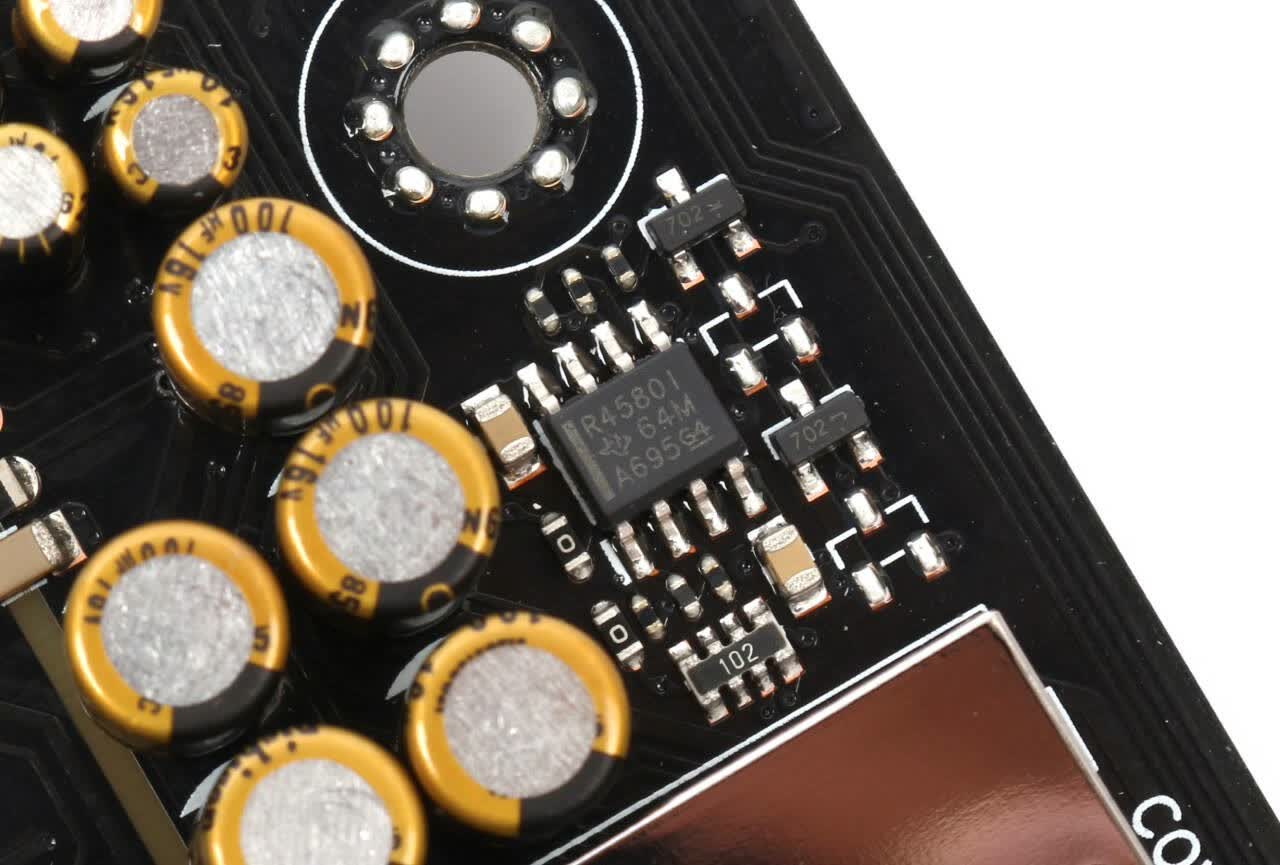

300Ω大功率耳放芯片。

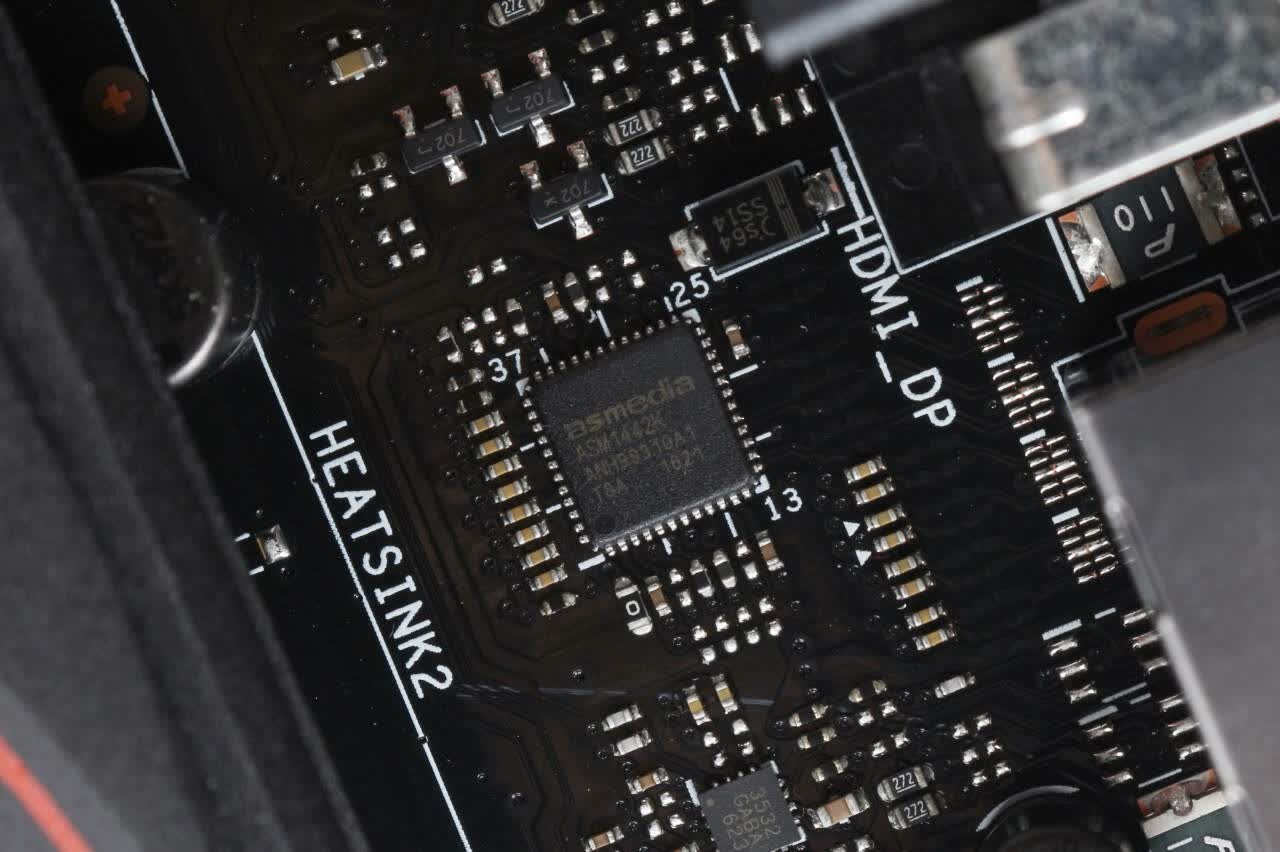

ASM1442K电平转换芯片，提供DVI和HDMI的切换功能。

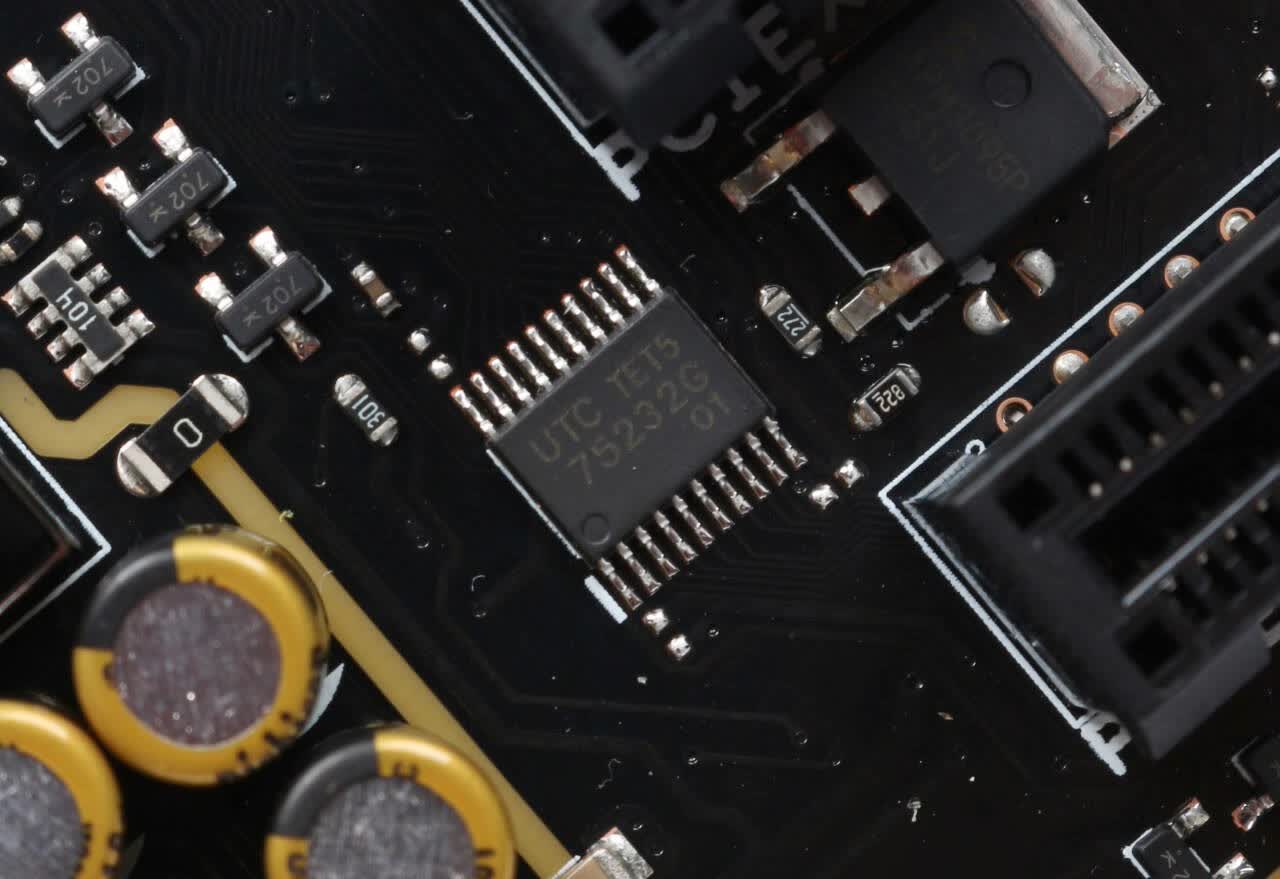

COM口转换芯片，为拓展COM口而设计。

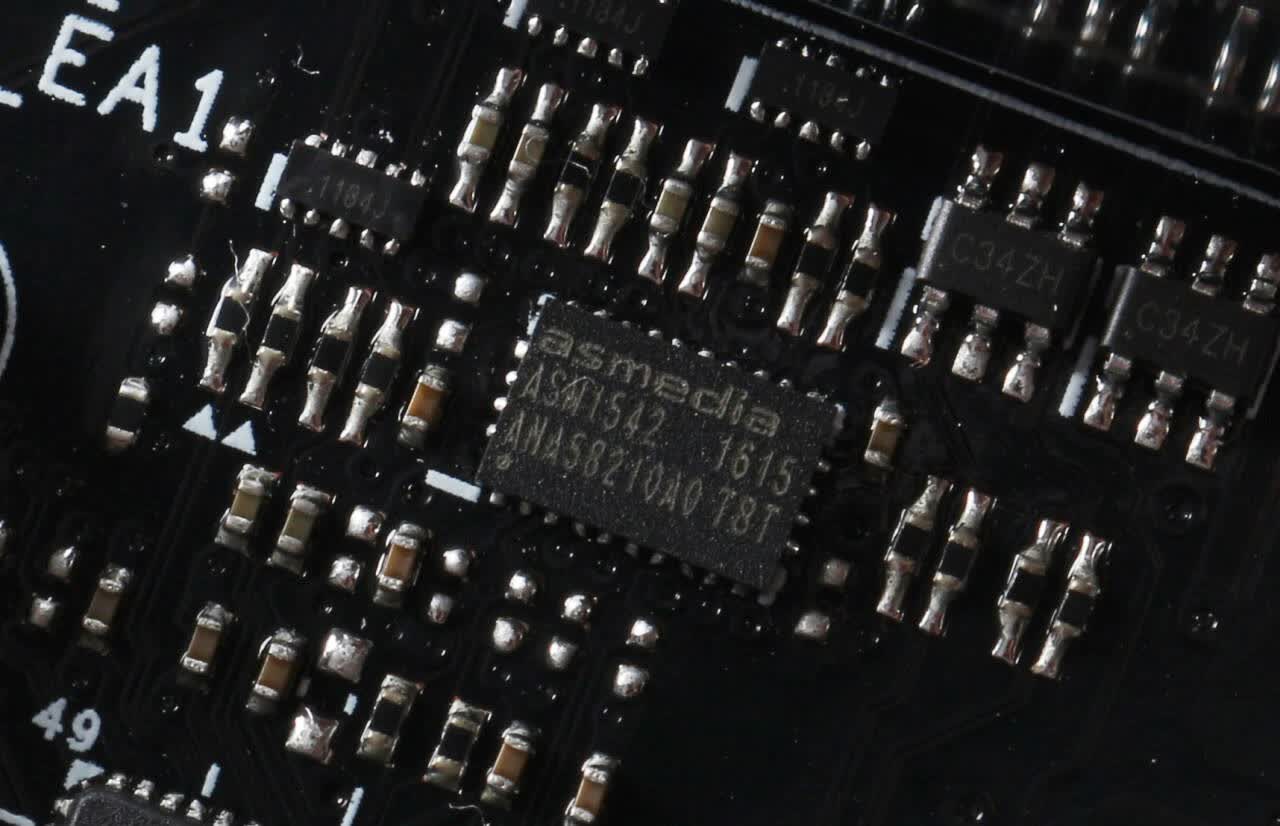

ASM1542芯片，实现USB 3.1 Type C接口的转接。
千兆网卡芯片。

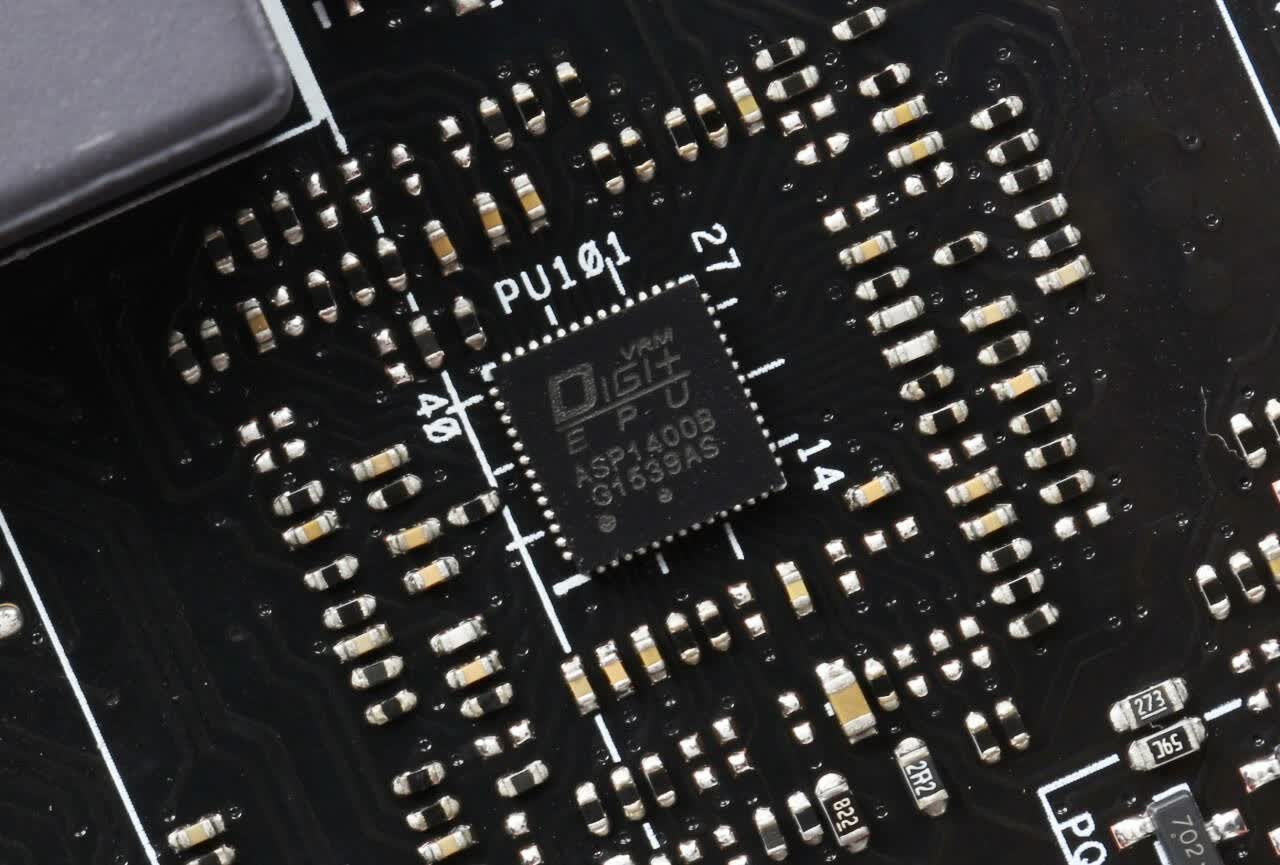

ASP1400B供电PWM主控芯片。

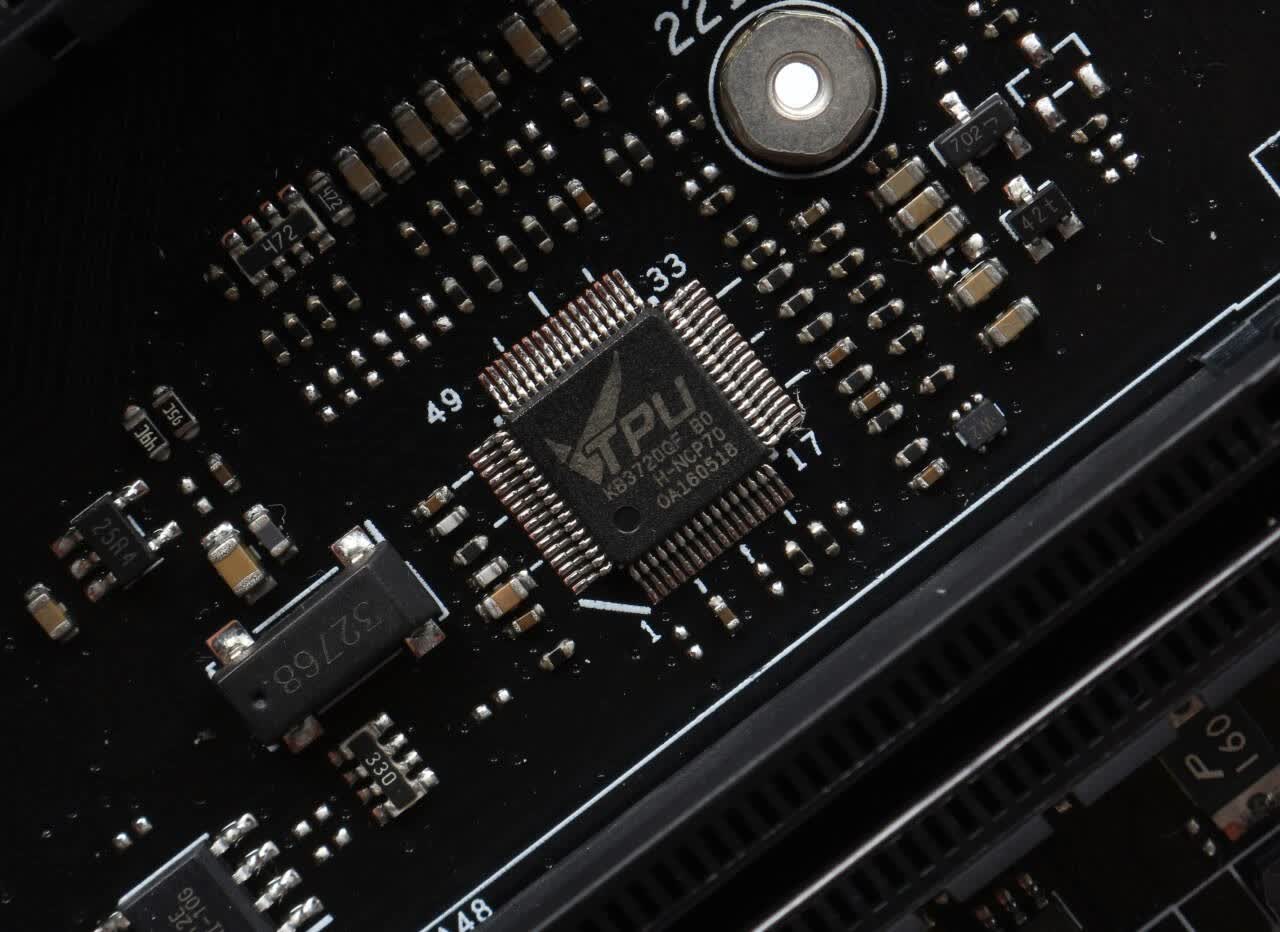

TPU芯片特写。

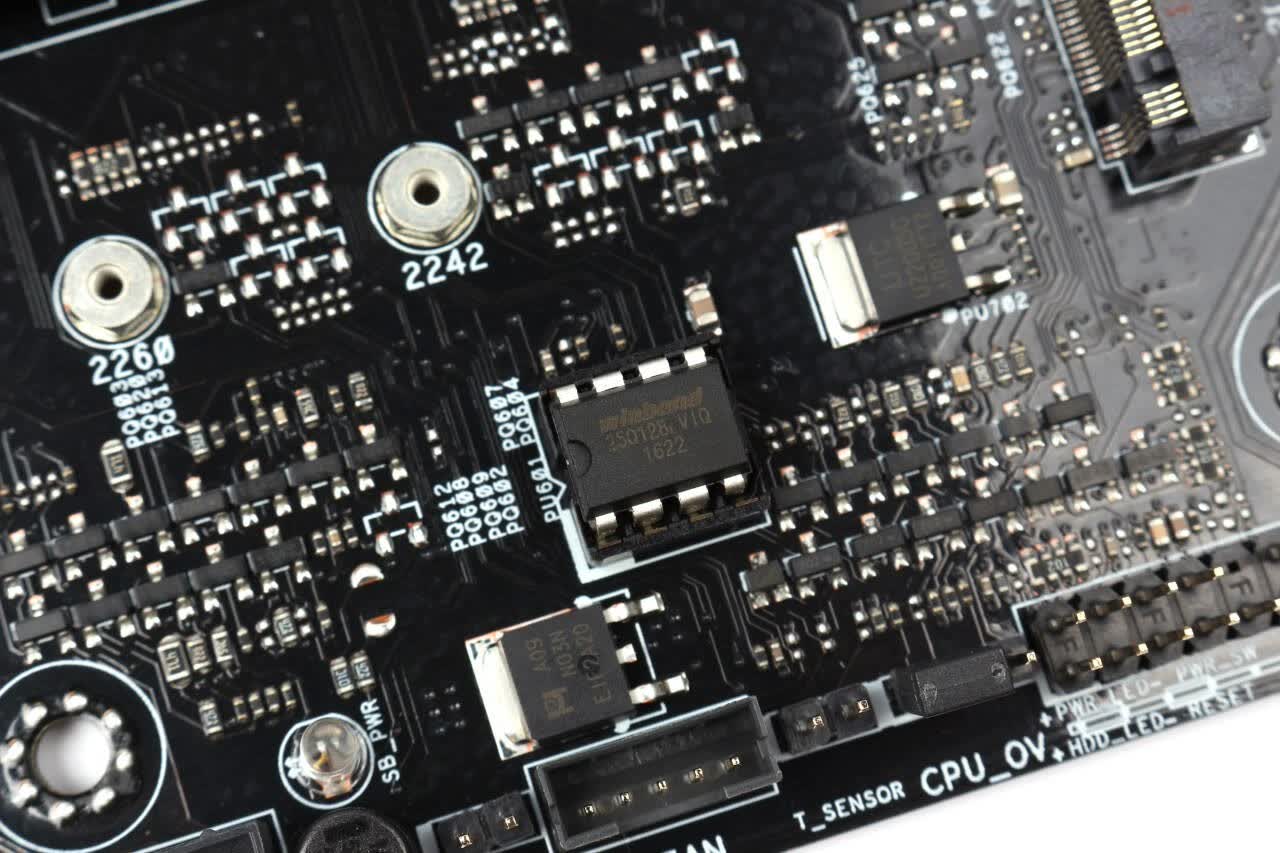

BIOS芯片特写。

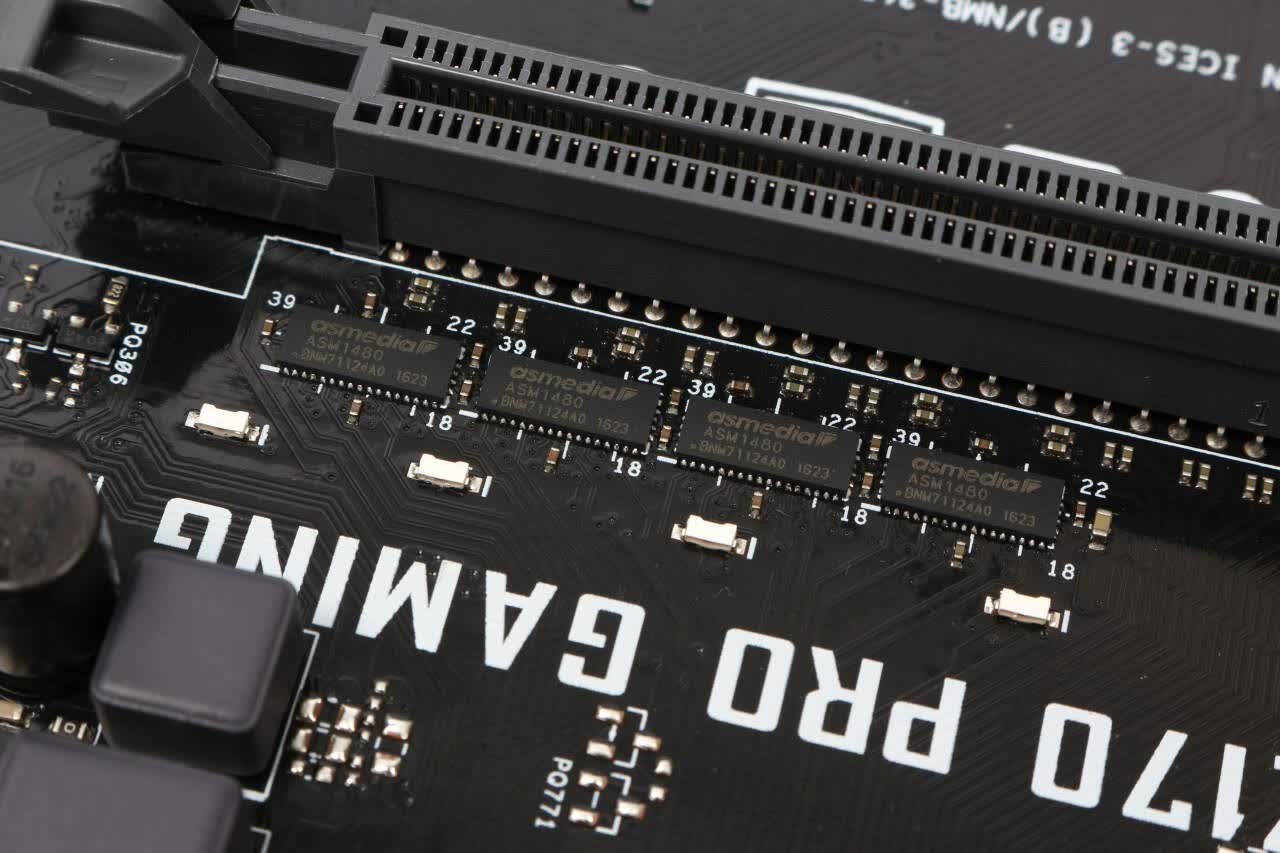

并排4个ASM1480芯片负责切换PCIe接口的信道。

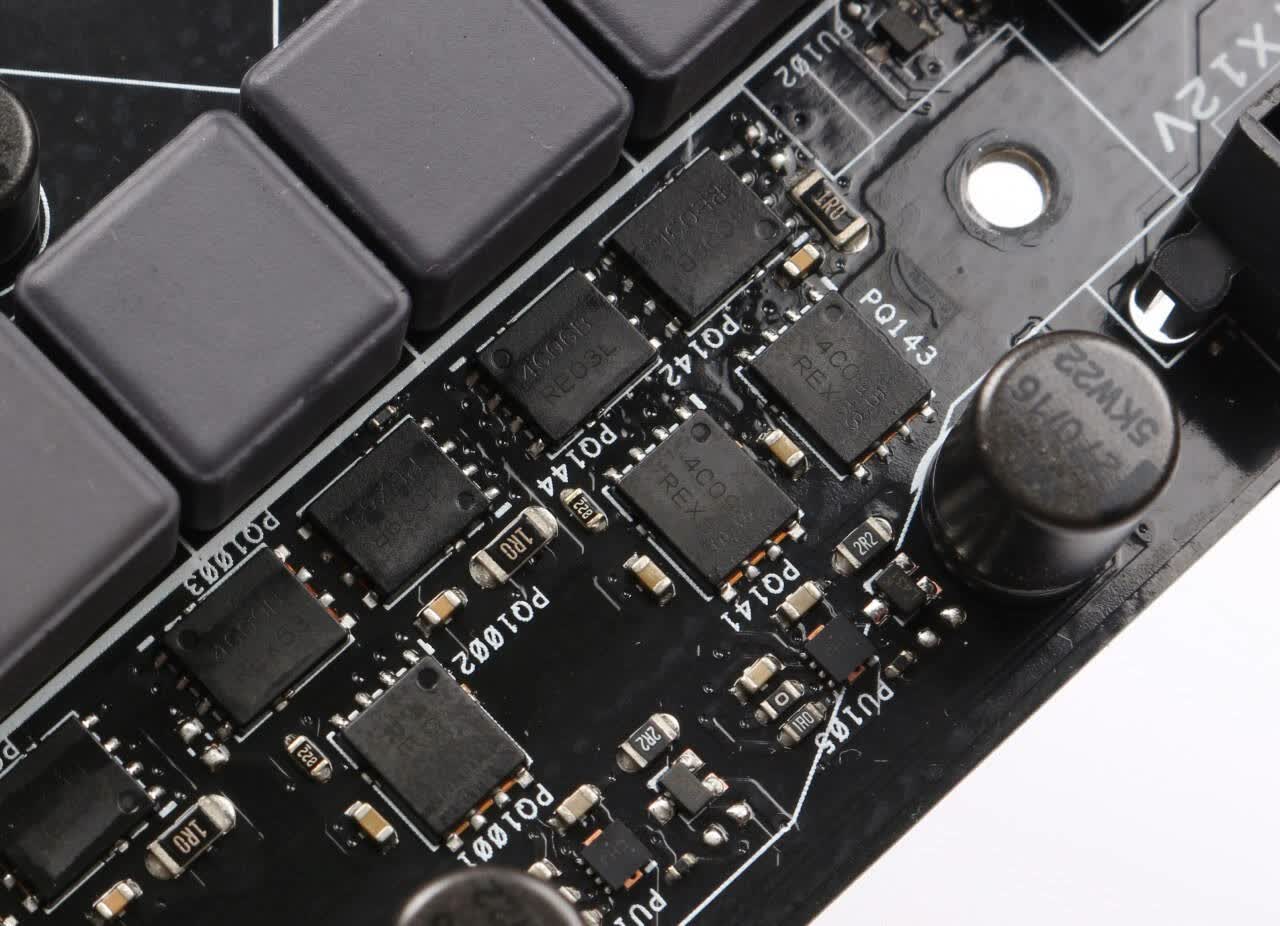

Mosfet芯片特写，分别采用的是安森美4C06N和4C09N，散热片上的导热硅胶就压在这上面。

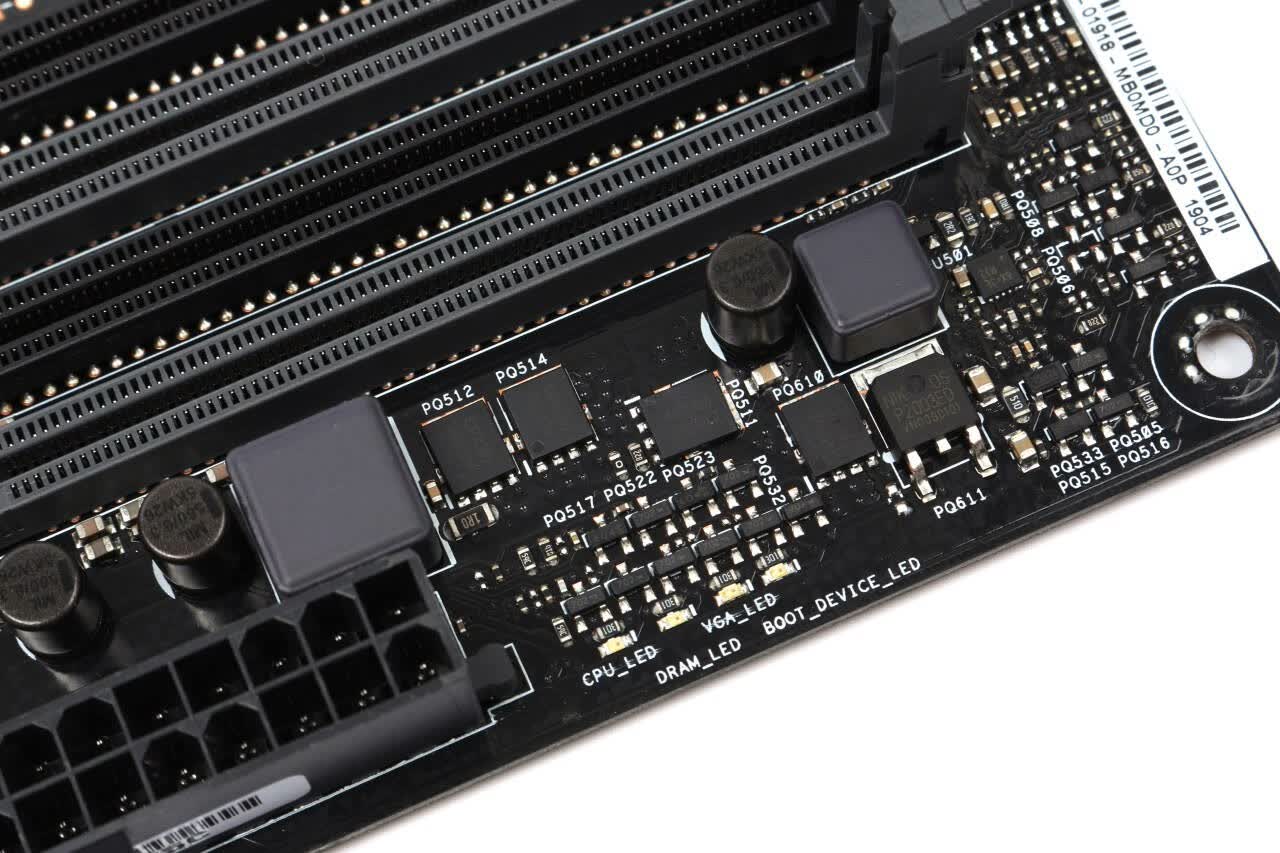

内存2项供电部分，用料与CPU供电相同。

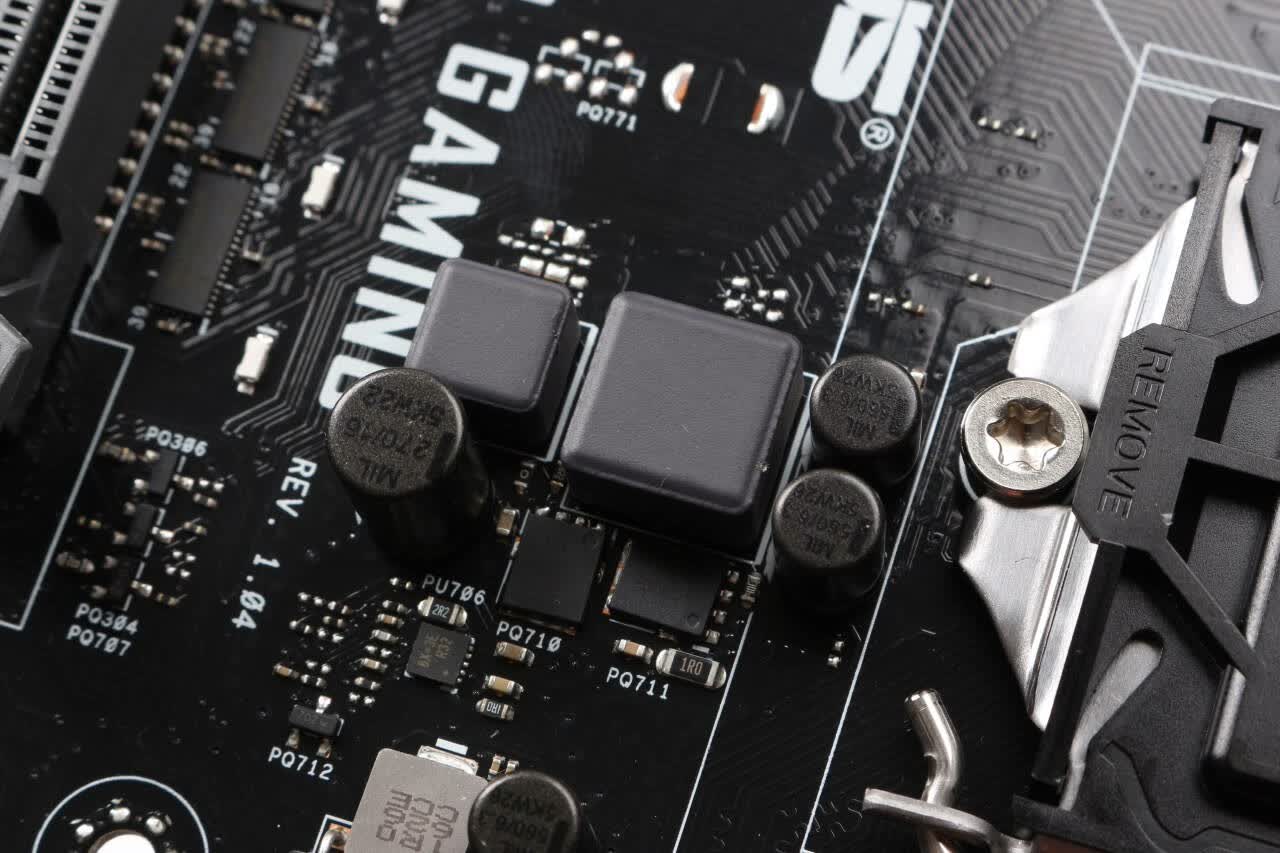

PCH一相供电。
总结
看了这么多主板详细的介绍我想大家对华硕的这款主板肯定有了不少了解，不管是从接口方面和用料方面都让人十分满意，当然这款板子可是专门为游戏和超频玩家设计的，在音效方面不管是线路设计和电器元件的选择上都能看出华硕产品对于玩家的诚意。下一步开始对6700K进行超频测试，希望后续的测试一切顺利。
