静若处子，动若脱兔 —— ThinkPad 黑将S5

众所周知，ThinkPad T 系列之前一直使用 Nvidia NVS 系列独立显卡，NVS 在某种意义上来说算是专业级的 Quadro 与家用级 GeForce 的中间级定位，相对于 GeForce 拥有相对稳定的表现，但主要特性还是 NVS 支持四屏幕的同时输出，并且提供了便捷的多屏窗口与界面管理功能。

不过，随着 GeForce 的进步，在 2012 年之后 NVS 5400M 作为最后一代 NVS 产品已经停止更新，所以 ThinkPad T 系列也转而开始使用 GeForce 系列显卡。

相信你也能发现问题所在，既然都是 GeForce 系列，那么为什么不使用性能更高一级的显卡呢，在办公基础上也满足用户对游戏的需求呢？这也是许多用户向 ThinkPad 反应的问题。

搭载 Core i7-6700HQ & Nvidia GTX 960m 的 ThinkPad S5 就是 ThinkPad 在高性能跨界市场推出的第一款产品。

不止一面

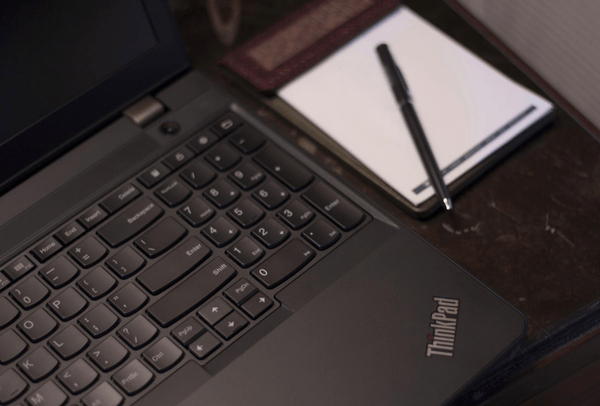

白天需要工作，外形自然不能太张扬，但完全和 T 系列一样也不可能，要有差异化的东西。

既然不能明着做出区别，那就只能从细节着手了：首先是 S 系列「祖传」的「钻石切割」Logo（直接在外壳冲压然后 CNC 切削，最后经过打磨成型）所以是突出于表面的。

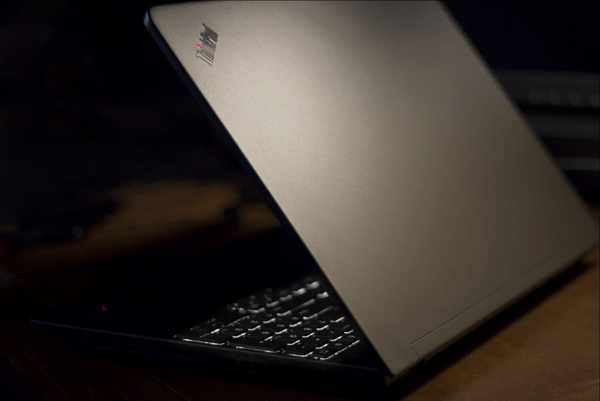

因此其顶盖也是一整块铝合金，在颜色的处理上也很有意思，暗光或没有直射光时看起来像是黑色，但如果有暖色光或强光直射，那么就会出现上图中泛着一点金属银的样子。

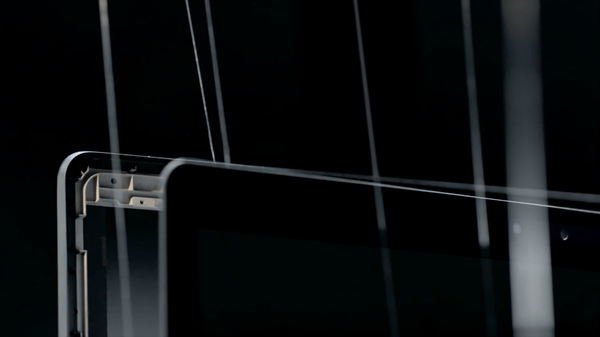

屏幕边框侧面具有铝合金加固筋。

转轴为全金属材质，可惜无法 180° 开启。

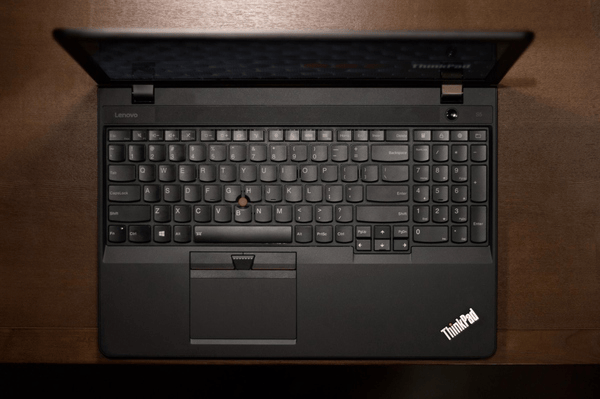

双扬声器被设计在键盘上方的长条区域，与右侧开机键平齐。双风扇在两侧对称放置。同样的圆角造型，S5 就像放大版的 S2.

在尺寸上已经做到了能放进全键盘的最小级别。

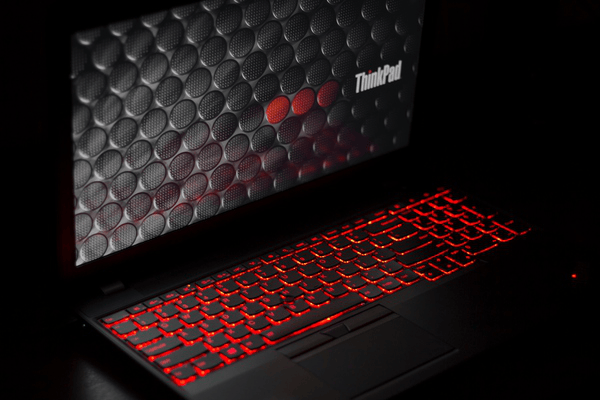

在黑暗中，最明显的区别还要数红色背光键盘。

除了常规的白色，ThinkPad S5 还可以使用红色背光，原本 Fn+ 空格的两级亮度背光切换也就被替换成了白色/红色之间的转换。

为什么是红色呢？S5 的团队曾经做过一个调研：选择一个颜色作为除白色之外的新背光颜色。毫无疑问，红色以大比分领先。没有跑马灯，确实也是我个人比较偏爱的颜色，如果你有更心仪的颜色，也欢迎在评论中留言。

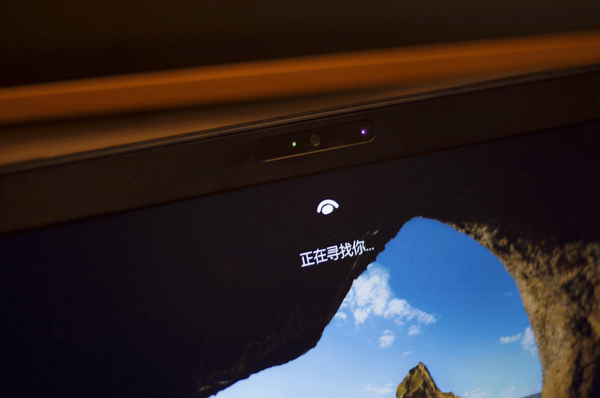

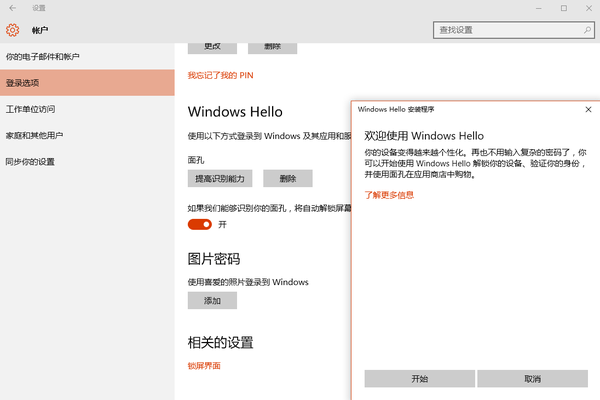

除此之外，ThinkPad S5 并没有提供指纹识别，而是选择了 Windows Hello 的另一种方式：人脸识别。其中包括实感图像处理芯片，红外传感器，色彩传感器，红外激光发射器，通过它们可以在极短的时间内识别用户的面部特征。

通过 Intel RealSense 3D 摄像头的支持，目前我的解锁成功率是百分之百。

解锁识别的时间也均在一秒之内，我甚至都认为它的便捷程度已经超过了指纹解锁。

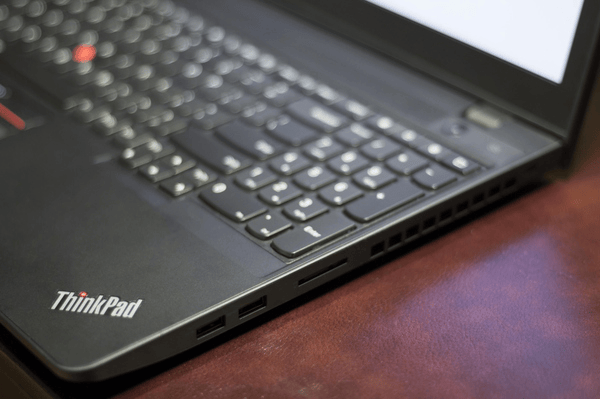

机身右侧存在两个 USB 接口，一个 SD 读卡器。剩下的部分都是右风扇出风口。

这两个 USB 接口必然限制了右侧鼠标的使用，而右侧出风口在大部分时间均无任何感受，所以我直接测试了极限情况的数值：

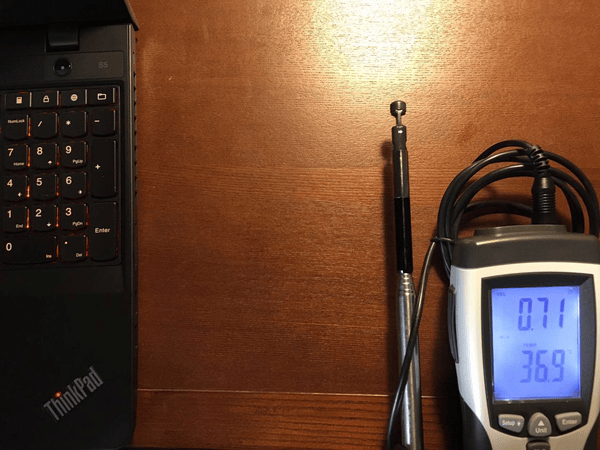

如图所示，在室温 30°, 距机身右侧15cm ，机身内部满载 85℃ 情况下，风速为 0.71m/s, 温度为 36.7℃, 这个数值意味着此距离几乎感受不到右侧出风口的温度。

可能是最安静的「高性能」产品

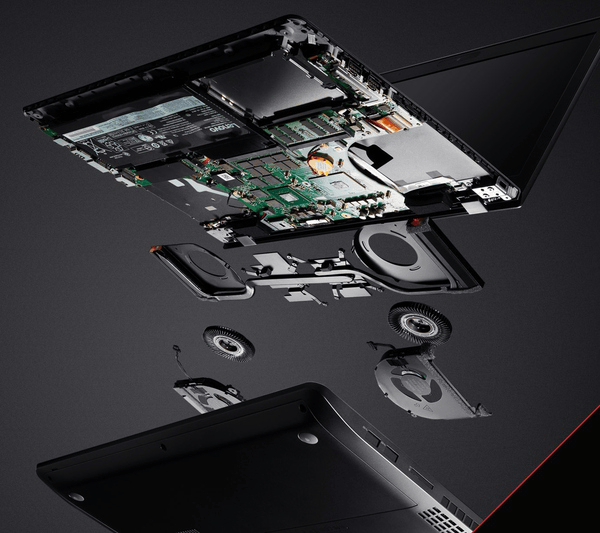

在笔记本设计之中除了外形，最常被议论的应该就是散热系统了。因为散热系统似乎看起来讨论的门槛是最低的，在各种平台上都能看到诸如「数热管」或是「数风扇」之类的方法来判断散热系统的好坏。所以当 S5 的分解图流传出来之后，收到所谓「散热缩水」「偷工减料」等评论我一点也不意外。

但事实真是如此吗？我直接用几个典型的场景来测试。

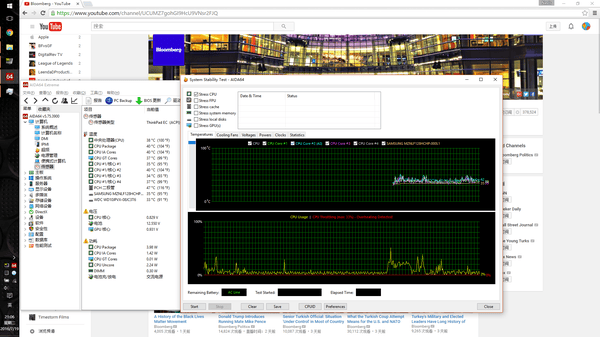

轻度应用：包括 Chrome, Office 系列软件，其中也包括播放在线 1080P 视频

温度一直维持在 40°C 以内，风扇大部分时间不需要开启，你能听到的只有环境噪音。

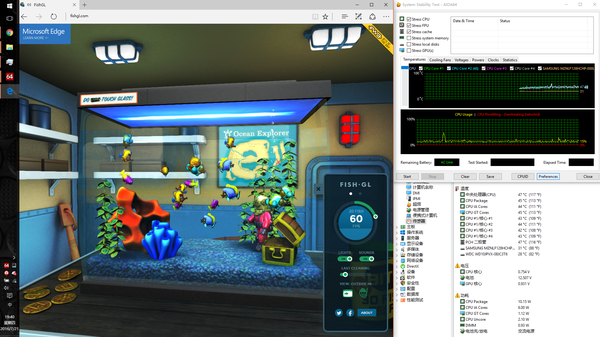

中度应用：利用 3D 鱼缸 测试浏览器 3D 性能，诸位也可以自己打开这个网站试试。

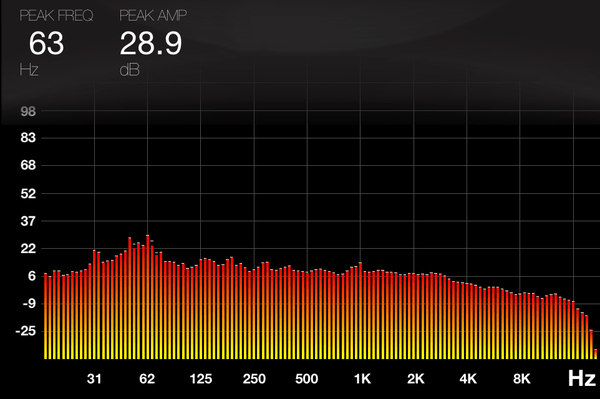

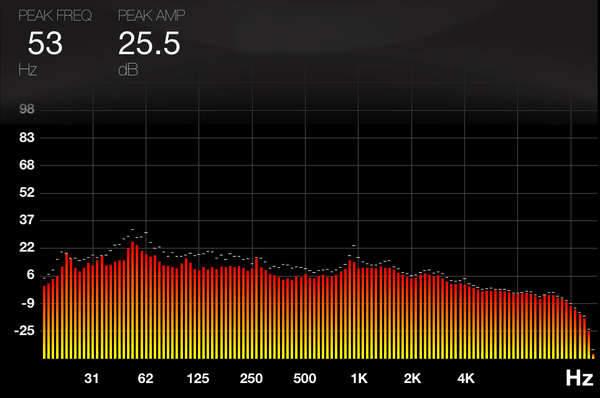

温度约在 47°C 左右，此时风扇维持在低转速，并且基本集中在 80Hz 以下的低频，这样除非刻意贴近根本不会意识到风扇已经开启。

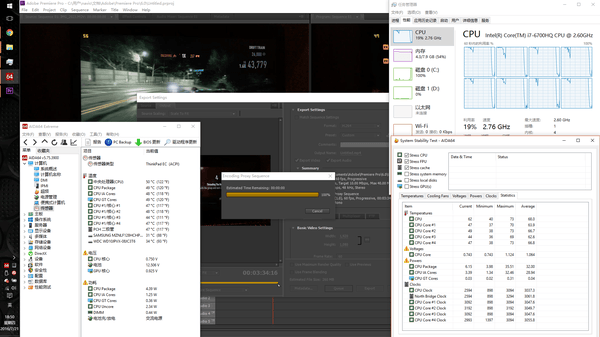

CPU 满载情况下：使用 Adobe Premiere 剪辑输出 1080P 60fps, 10Mbps 码率

的视频，主要靠 CPU, 而 GPU 起辅助作用，内存几乎被占满。

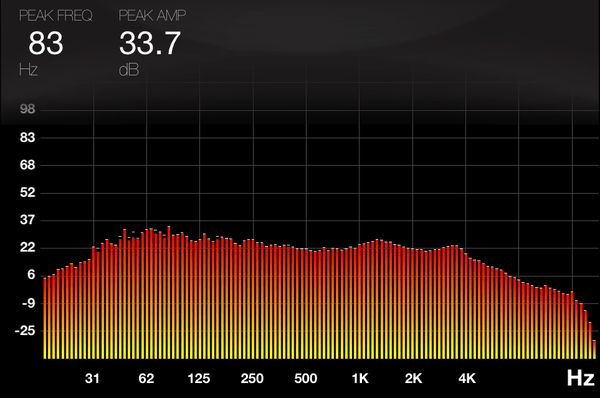

此时 i7-6700HQ 始终保持在 3.1 GHz, 均温68°C 左右，噪音约 34 分贝，此时由于转速的提高，1KHz~4KHz 的高频噪音也接近了 30 分贝，这意味着你如果贴近风扇就可以听到除了呼呼风声之外类似电机或电流的声音，但正常坐姿下并没有什么问题。

那么 ThinkPad S5 的风扇噪音最大是多大呢？直接通过工程测试软件将转速拉到极限，最后的结果：38.4 分贝，算上分贝计误差也就最高 40 分贝吧

经过对比，最大转速下风扇的各个频率噪音都有所增加，其中从 80Hz~2KHz 这个范围增幅最大，此时你已经能在正常坐姿下听到明显的风噪混合着小部分高频噪音。但是没办法，谁让开的是性能模式呢，而且这个 40 分贝的最高噪音相对于同级别产品 45 甚至接近 50 分贝已经属于明显的优势地位了。

接下来看看游戏怎么样，从最简单的 LOL 开始：

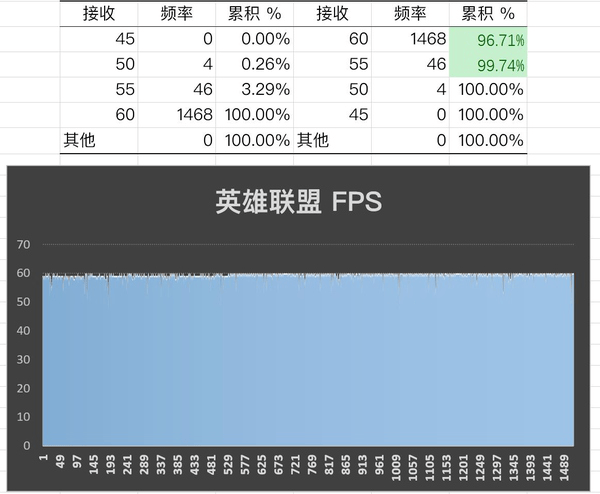

正在游戏中的截图，最高特效开启垂直同步，只有 60℃, 风扇噪音也几乎听不见。因为开启了垂直同步，所以 FPS 也就被锁在了 60 FPS, 通过记录的数值我们可以看到，50 FPS 及其以上 FPS 的时间占比达到了 99.74%, 仅有 4 帧也就是 0.26% 处于 50 FPS 以下。

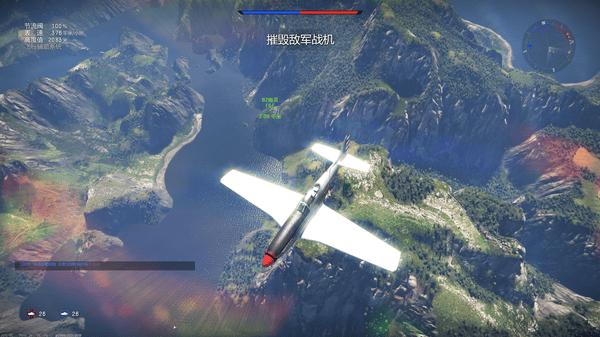

第二个游戏，战争雷霆，可以说是网游里要求很高的游戏了，特效选择的是预设电影级：

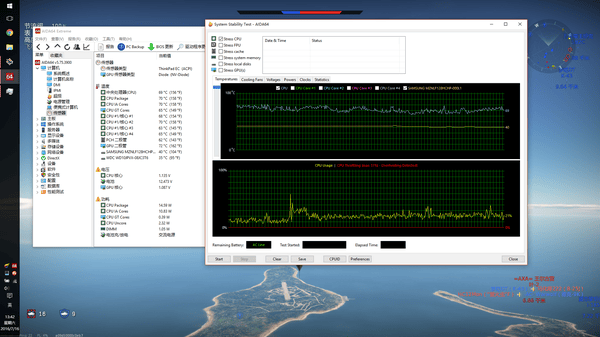

也是游戏内截图，温度在 70℃上下，这时候噪音和之前用 Premiere 渲染视频时差不多。

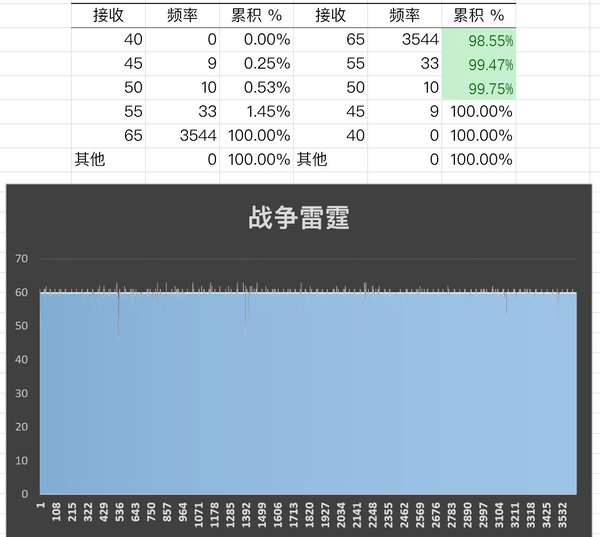

战争雷霆同样开启了垂直同步，但记录 FPS 时有稍微超过 60 的情况，所以下表中将最高值设为 65. 在实际游戏中 99.47% 的情况下 FPS 均高于 50 FPS.

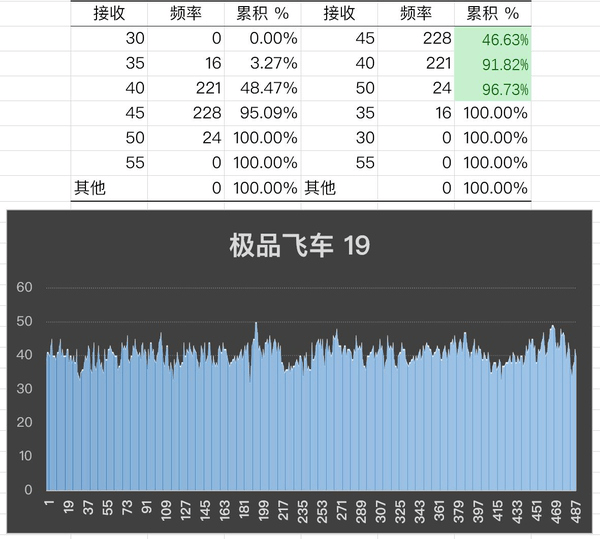

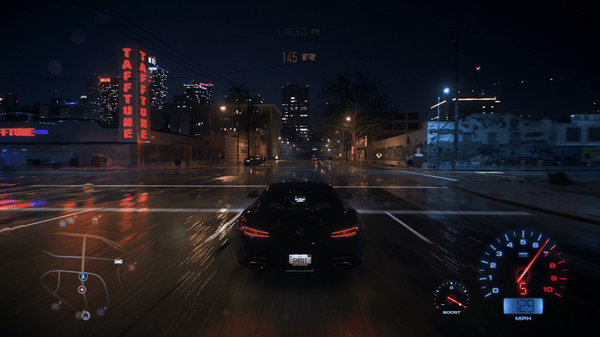

最后，极品飞车 19, 我记得它的官方推荐显卡比 GTA 5 是要高的：

特效全选高，开启 FXAA 抗锯齿，没有开垂直同步。

平均温度达到了 85℃, CPU 平均频率 3 GHz, GPU 频率则保持在了 1201.6 MHz.

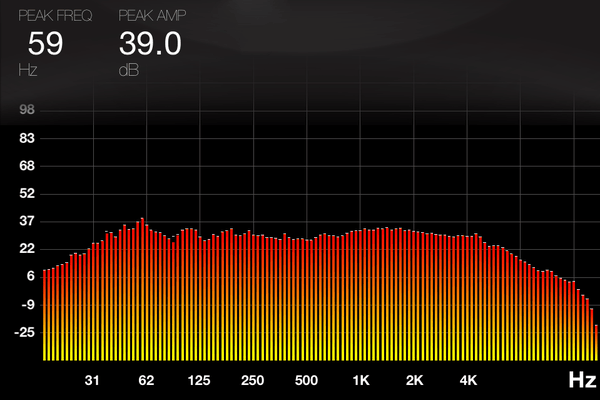

也就是这个时候风扇噪音接近了最大值，约 39 分贝。

后来我发现其实连电视玩，开 1600*900 分辨率，关掉抗锯齿，其他特效也都选高基本看不出来区别。FPS 还能维持在 45~60 的样子，没有截图我直接录了个视频: ThinkPad S5 黑将 极品飞车19 帧率测试—在线播放—优酷网，视频高清在线观看 http://v.youku.com/v_show/id_XMTY1MDIzMzg0NA==

到这里我估计有人会问，守望先锋呢？这个我就不测了，你要知道今年 PGL 大师赛比赛用机全部都是 ThinkPad S5, 比赛项目里就包括了守望先锋。

散热总结：

· 视频剪辑渲染情况下，可以维持 CPU 满载

· 大型网络游戏情况下，可以维持 GPU 满载

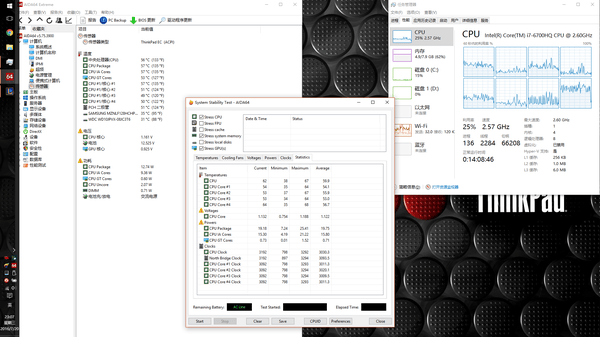

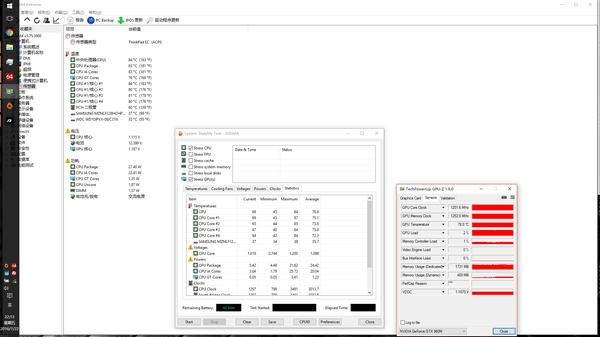

· 极限的 CPU 与 GPU 同时高负荷情况下（我还没见过有什么真实环境可以达到这个要求）CPU 会放弃睿频，保持在 2.6~2.7Ghz, GPU 满载。

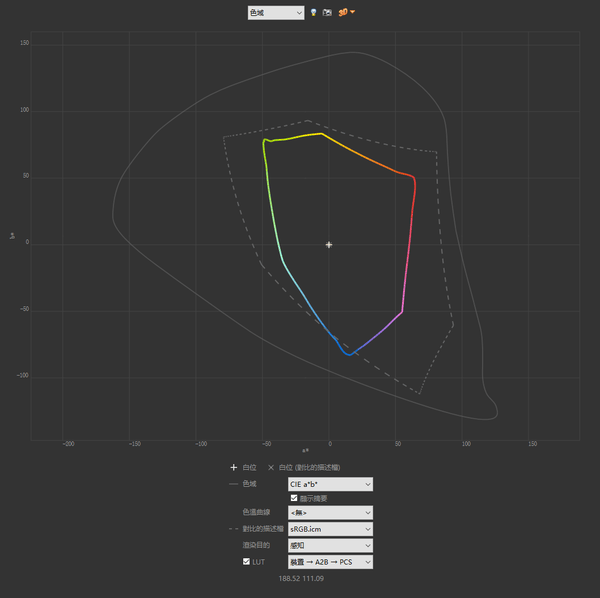

屏幕：S5 分为两个版本，1080P 和 4K, 两者均为 IPS, 1080P 屏幕和 S2 同级别，可视角度广但色域不足：

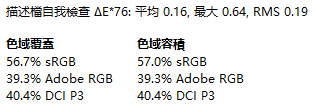

虽然 ΔE average: 016, Max: 0.64, 这个成绩已经非常好，肉眼根本看不出偏色，但是色域为 56.7% sRGB, 还是稍微差了点。

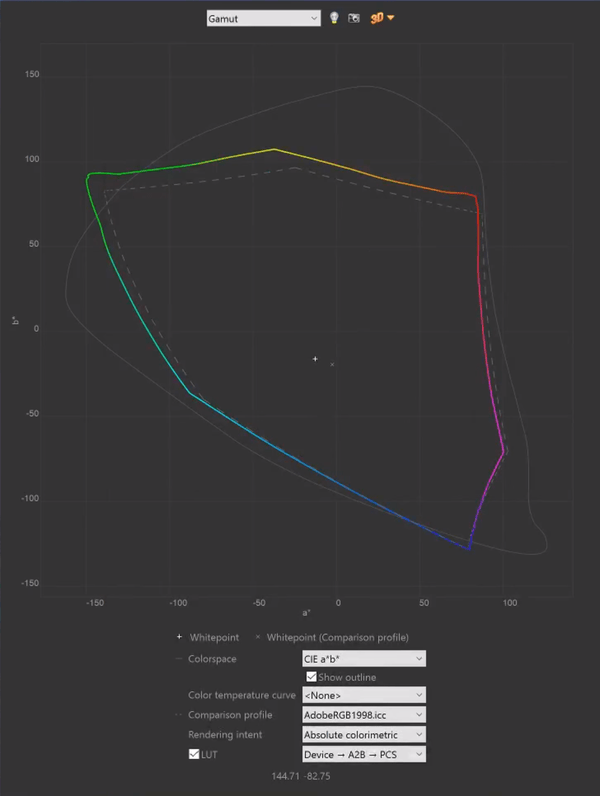

若有影像处理方面的需求请选择 4K 版本，如下图：

是的，你没看错：4K 版本覆盖 98% Adobe RGB, 就是价格会有点贵。

那么，造成这些区别的原因在哪？

其实在这也能解释一个问题，为什么 ThinkPad S5 要比其他 i7-6700HQ, 960M 的游戏本贵？

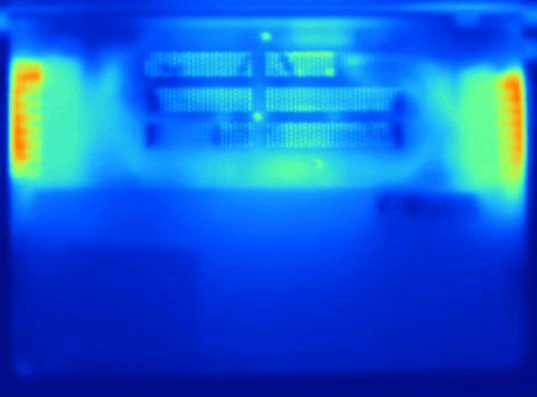

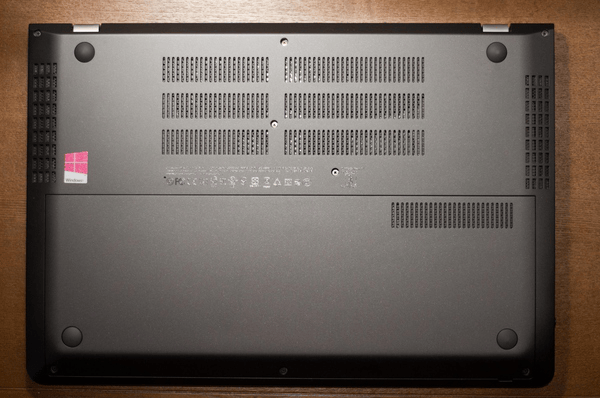

机身底部：进风口没有直接开在风扇正下方，而是选在 CPU, GPU 正下方

这样冷空气可以直接接触到 CPU 与 GPU, 相对于只能依赖风扇对热管降温的方法，能进一步降低机身温度。

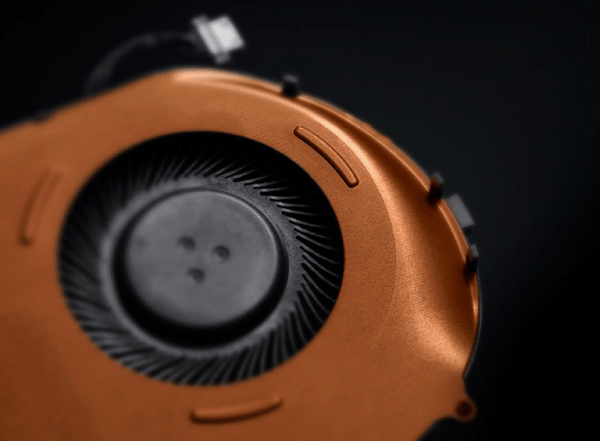

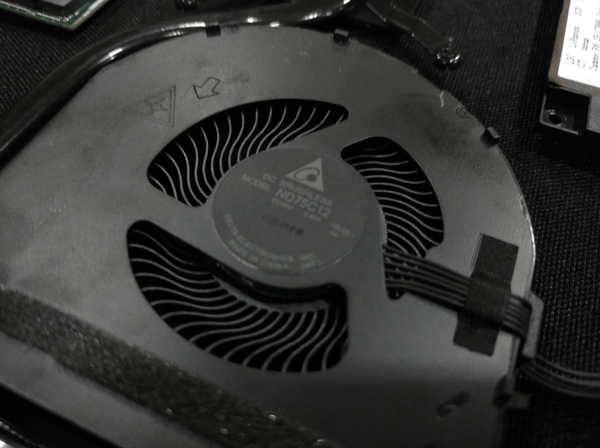

风扇：如果你看过 X1 Carbon 2015 的回答，那么你应该记得 X1 风扇不仅角度不同，而且扇叶也是业界最多的，达到了 47 片。 ThinkPad S5 上使用的则是最新一代的风扇技术，仅 3mm 厚却包含了 62 片经过特殊弧线设计的扇叶。

风扇 Cover 为纯铜的户型设计，符合空气动力设计，减少速度损失和噪音。这些设计都使得噪音更小，风量更大。

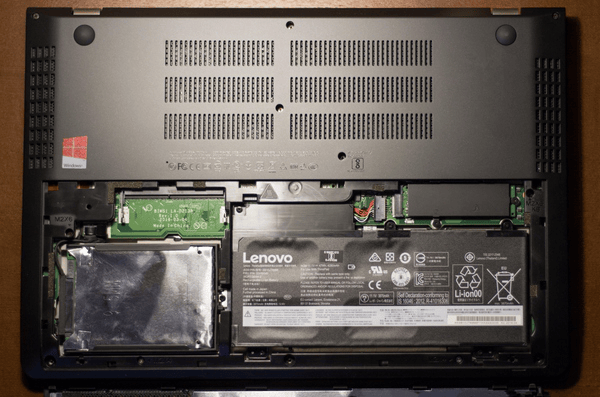

机身底部也留有一个快捷更换设计，只需要拧开三颗螺丝就能直接更换 M.2 固态硬盘，2.5 吋硬盘，内存和电池。仔细观察的话，各个部件结合处还有缝隙处都填充了泡棉，一定程度起到了隔音防尘防震的作用。

电池容量为 48 Wh, 轻度使用约 5~6h, 满载约 2h.

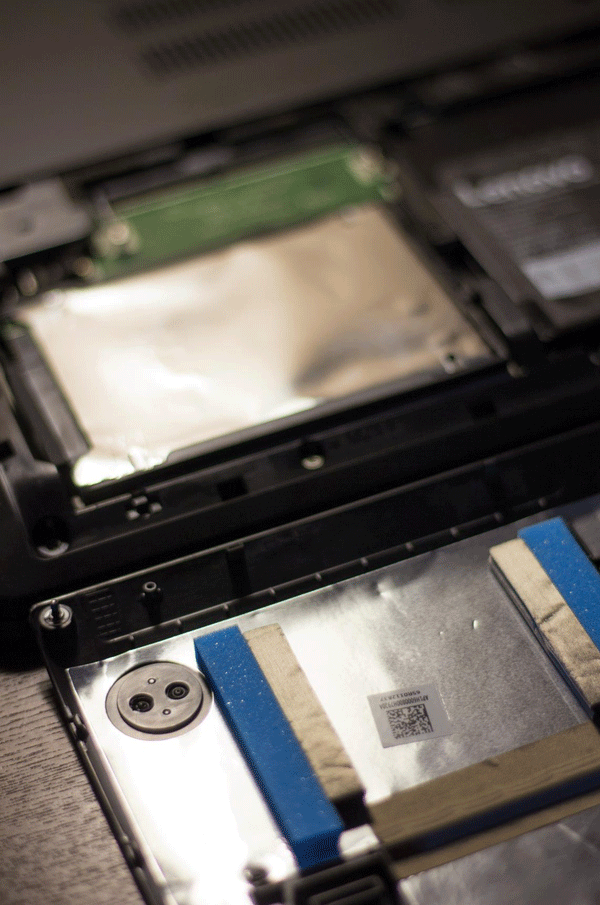

而且螺丝也都采用了防丢设计，拆卸时无需过多担心。除了机械硬盘本身的减震硬盘架和防静电锡纸，后盖也贴满了一层防静电锡纸，并且正对硬盘的部位也留有特别的防震减噪设计。

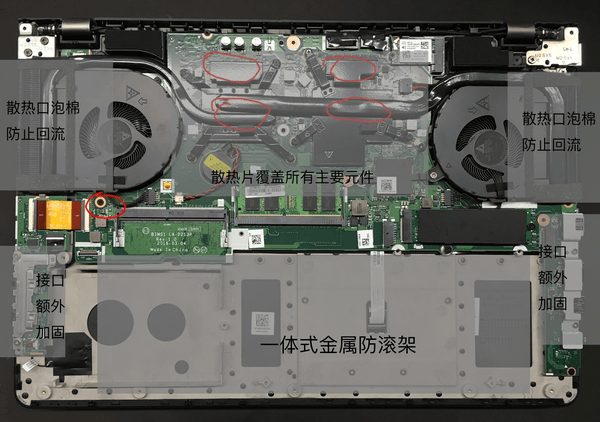

进一步拆解：除了灰色框标明的特殊设计之外，另外图上未标注的固态硬盘上也有加固体散热片。散热系统除了 CPU 与 GPU 之外，也覆盖到了其他的主要元件。

上图中五个红圈均代表温度传感器，包括 CPU 温度传感器、GPU 温度传感器、CPU MOS 传感器，GPU MOS 温度传感器和一个表面温度传感器，相对于普通笔记本的两个传感器，双风扇只能以同一速度运转，S5 能更加精确的监控温度，有助于控制两侧风扇的不同转速，达到最好的功耗，散热与静音平衡。

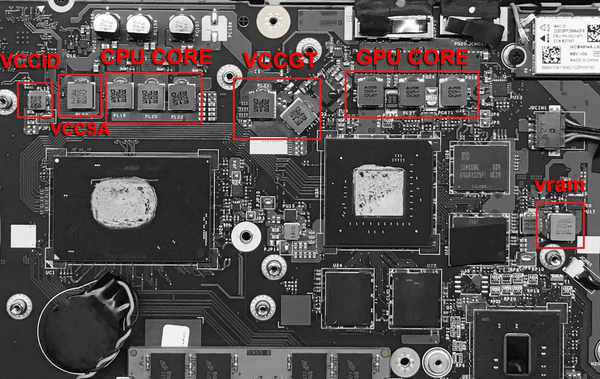

更稳定的电路设计：

CPU 与 GPU 的电源电容都严格按照最高标准设计，整齐的摆放在距离 CPU 和 GPU 很近的位置，这样的设计可以有效提升 Power 利用率并且降低 Power 噪音。

总的来说

优点：

· 安静，ThinkPad S5 提供了两种模式，在安静模式下使用最大噪音仅 34 分贝，轻度应用甚至比 X1 Carbon 更静音；性能模式下最大噪音不超过 40 分贝，且经过特殊设计的声音频率不会让人感到不适。

· 性能，在安静稳定的基础上，保留了最大的性能，网络游戏和部分要求不高的单机大作都可以开高特效，如果你想玩少部分顶级画面单机游戏，相信你也不会买笔记本电脑。

· 设计，经过上边的详细拆解，自然能看出虽然在国外叫 E560p（这是因为国外没有相应 S 系列的划分所以归类到 E 系列）但是 S5 采用的设计和材料均已超过了 E 系列的标准，所以叫 S 也没什么不妥。

· 体验， Intel RealSense 3D 摄像头支持人脸识别解锁等其他应用，便捷高效。键盘为标准 ThinkPad 键盘，键位设计合理，手感接近 S2, 略逊于 X1 水平。

· 5999 的起售价格，若愿意自己更换硬盘、内存，考虑到 CPU, GPU 之外的设计这个价格并不算太贵。

缺点：

· USB 接口设计略不合理，两个 USB 接口在右侧 Logo 上方的位置，同时使用 USB 接口和鼠标，那么鼠标则需远离机身；右侧出风口在非大型游戏情况下几乎无感，在极限高负荷情况下需远离10~15cm 距离。

· 仅配备 HDMI 接口，无法支持 4K@60Hz 输出，如果你没有 4K 显示器可以忽略这一点。

· 屏幕无法完成 180° 开合。

· 下一代 1060 显卡也将要推出了，这个时间点选择 960m 确实有些尴尬。

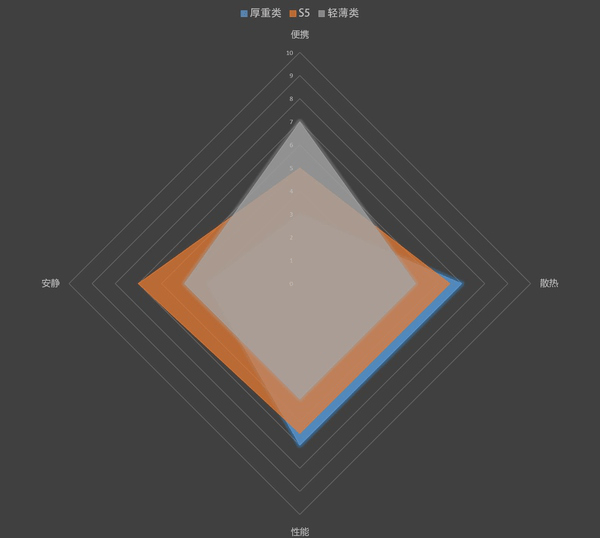

我们都知道，在大部分情况下，没有最好的产品，只有最适合的产品。

如果你还是囊中羞涩的学生，买笔记本最大的用处就是摆在宿舍当台式机，只愿以最低的价格买到最好参数的 CPU 和 GPU, 时间对你来说不值钱，愿意整天把精力都花在拆拆装装的改造上，不在乎破坏原有结构和稳定性，甚至说为了降温不惜选择拖拉机一般噪音的抽风式散热器。或者你的审美属于炫酷跑马灯那种，那么 ThinkPad S5 绝不是适合你的产品。

相应的，当你对笔记本电脑有更高更全面的要求，认同笔记本电脑并非元器件简单的堆砌，对除了 CPU, GPU 之外的地方有更高的要求，需要更轻薄，更安静，更稳定，外观更沉稳的产品，那么 ThinkPad S5 可能是最合适的选择，S5 绝非发烧级的游戏产品，它适合的人群是工作中需要高性能 CPU, 工作之余也愿意在高特效下玩各种网络游戏，或者低一点特效的顶级单机大作的人。

总的来说，标题里的「静若处子」确实达到了，但「动若脱兔」还差那么一点意思，为了保证稳定性与安静所以最高温度设置在了 85℃, 若是在目前「安静-性能」双模式基础上增加一个「超频」模式，更进一步放开噪音与温度限制，相信对于追求性能的用户会更加友好。

最后留一个问题给大家吧，如果 P50 的设计换上 960m，然后价格下降，那么你会觉得它是游戏本吗？
