大师级机箱酷冷MasterCase Maker5体验

2022-07-06 17:44:00
3

酷冷至尊(CoolerMaster)MasterCaseMaker5黑色模组化中塔式机箱(支持ATX主板/灯光控制器/智能风扇/红色灯条)

关于MasterCase系列，我一年前就有关注，首先外观设计好，特别Maker5那大胆的斜线切面，充满工业艺术品的灵气，然后名字取得好，Master+Case直译为大师级+机箱，本身取酷冷英文CoolerMaster中的一部分，组合起来寓意好，也容易记，最后创新的模块化概念(MasterConcept)玩得好，酷冷MasterCase核心卖点即采用FreeForm模块系统，机箱内外几乎所有组件，比如外部装饰性的前脸和顶盖、侧透板、I/O面板还有内部的硬盘支架、光驱支架、水冷安装支架等都支持模块化设计，并且不同于Tt Level、Antec Lanboy等其他模组机箱，酷冷不仅仅局限于机箱标配组件的免工具安装，而是提供可升级更新的组件，这样玩家通过各种组合能够无限变化、无限升级，打造出属于自己独一无二的MasterCase大师级机箱——这正是Make It Yourself酷冷创客精神所在。

酷冷MasterCase系列机箱采用设计精美的彩盒包装，玩过同档次的追风者、乔思伯高端箱子都是两层工业简包装。包装界面以英文为主，除了介绍MasterCase Maker5外观和结构，还展示模块化组件的拼装示意图。

内部的黑色泡沫塑料不同于以往，硬度非常高，不会散落一地，MasterCase5是玩过机箱中材料保护性能最好的一款。

金属附件盒有说明书、一次性理线带、可重复使用的理线圈、风扇扩展支架(光驱位)以及各种规格的螺丝，能看出酷冷在包装方面比较舍得下本钱。

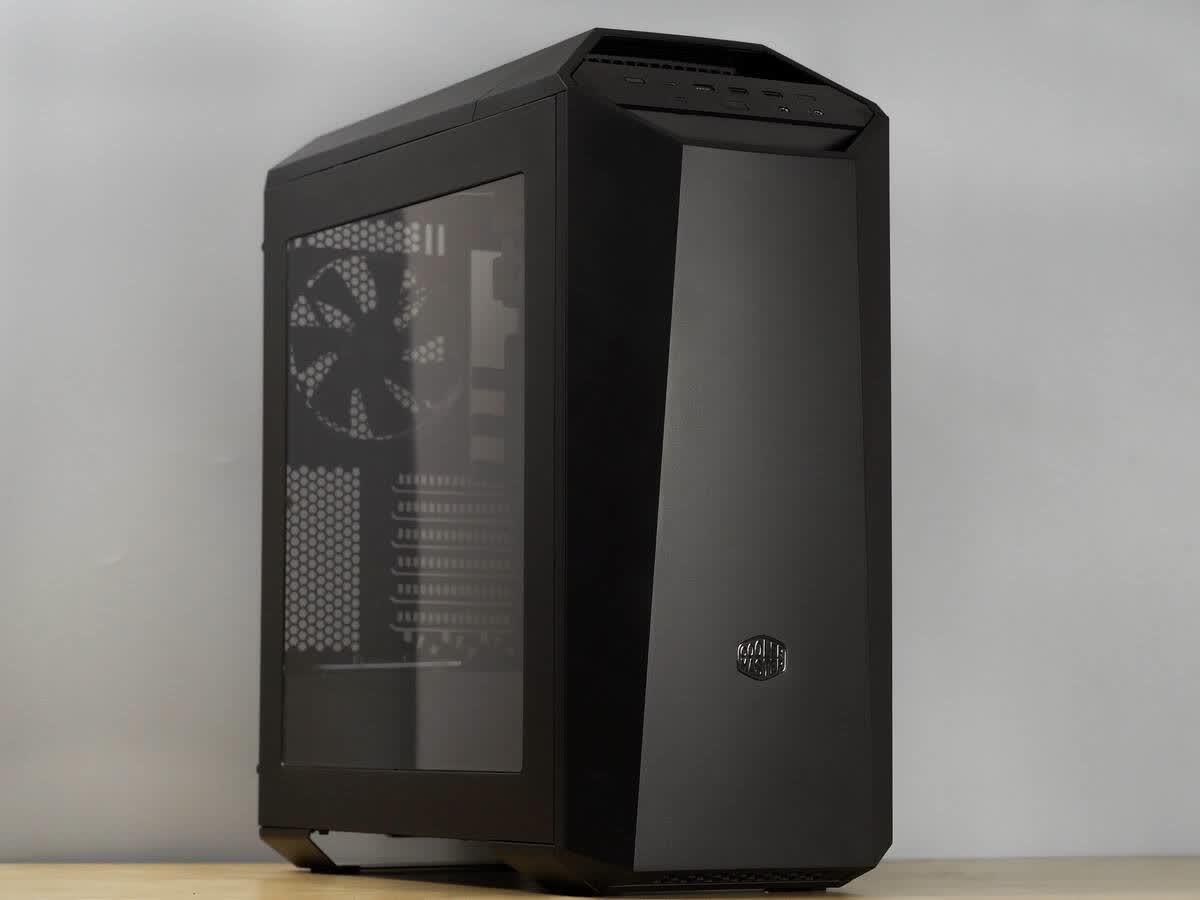

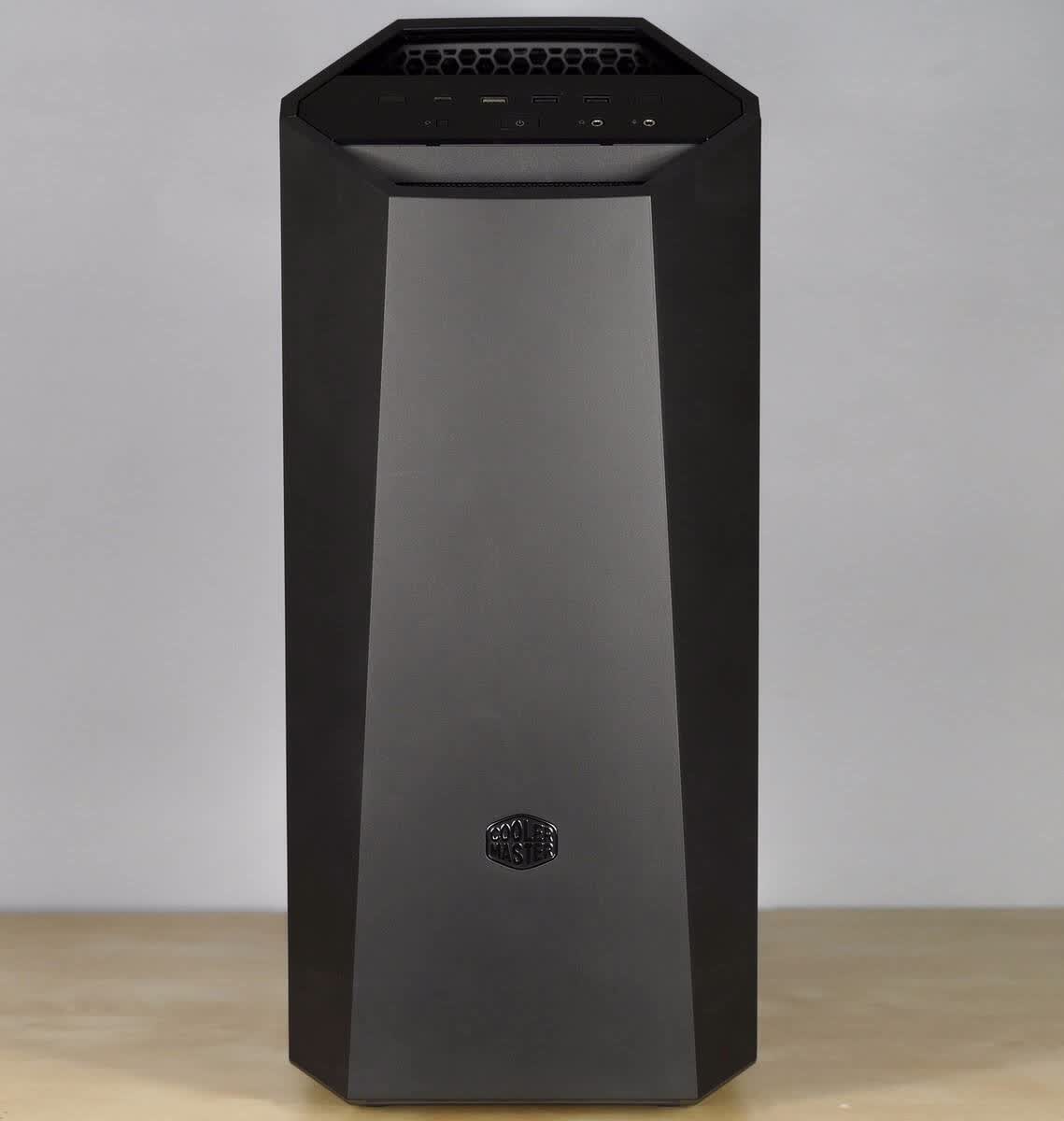

我非常喜欢酷冷MasterCase Maker5的造型，前脸的质感是MasterCase系列中最出类拔萃的，对称的斜线切面轮廓大胆而富有想象力，符合工业科技简洁的审美观，如今的玩家不只看性能，对产品外观更是挑剔，Maker5的颜值显然有让人一抱回家的冲动。

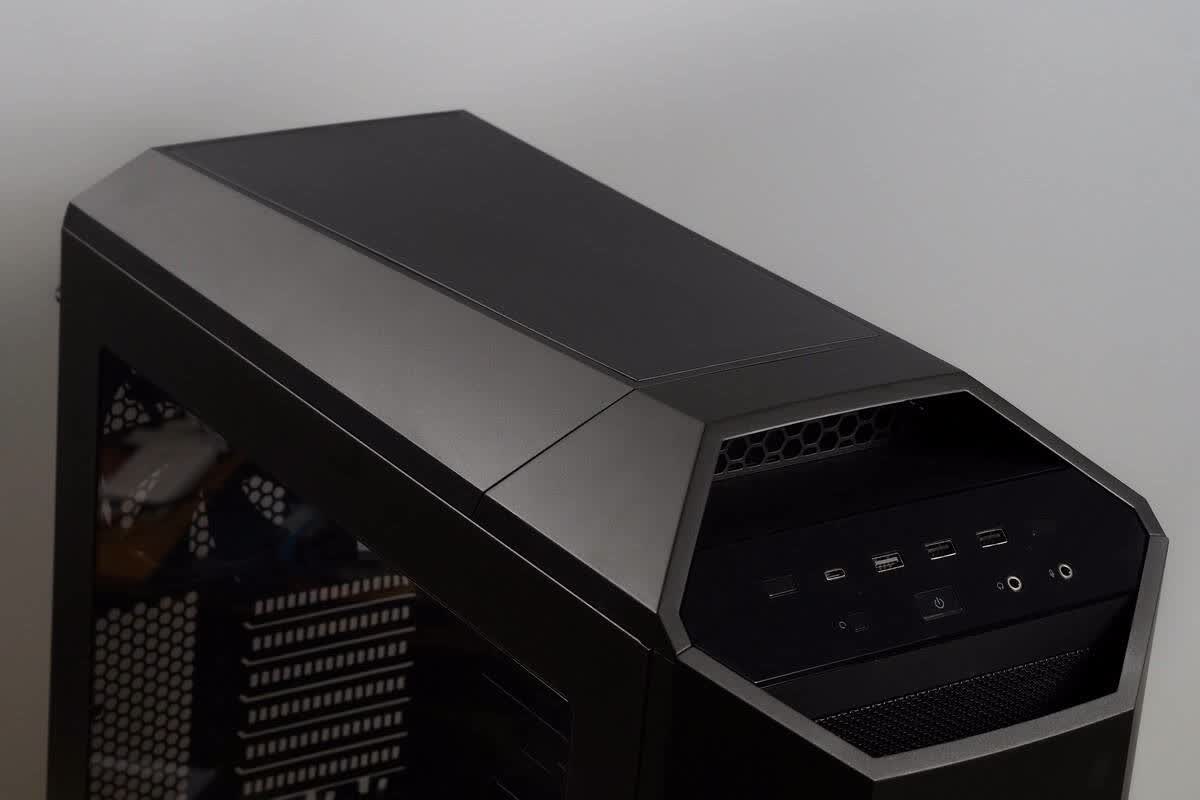

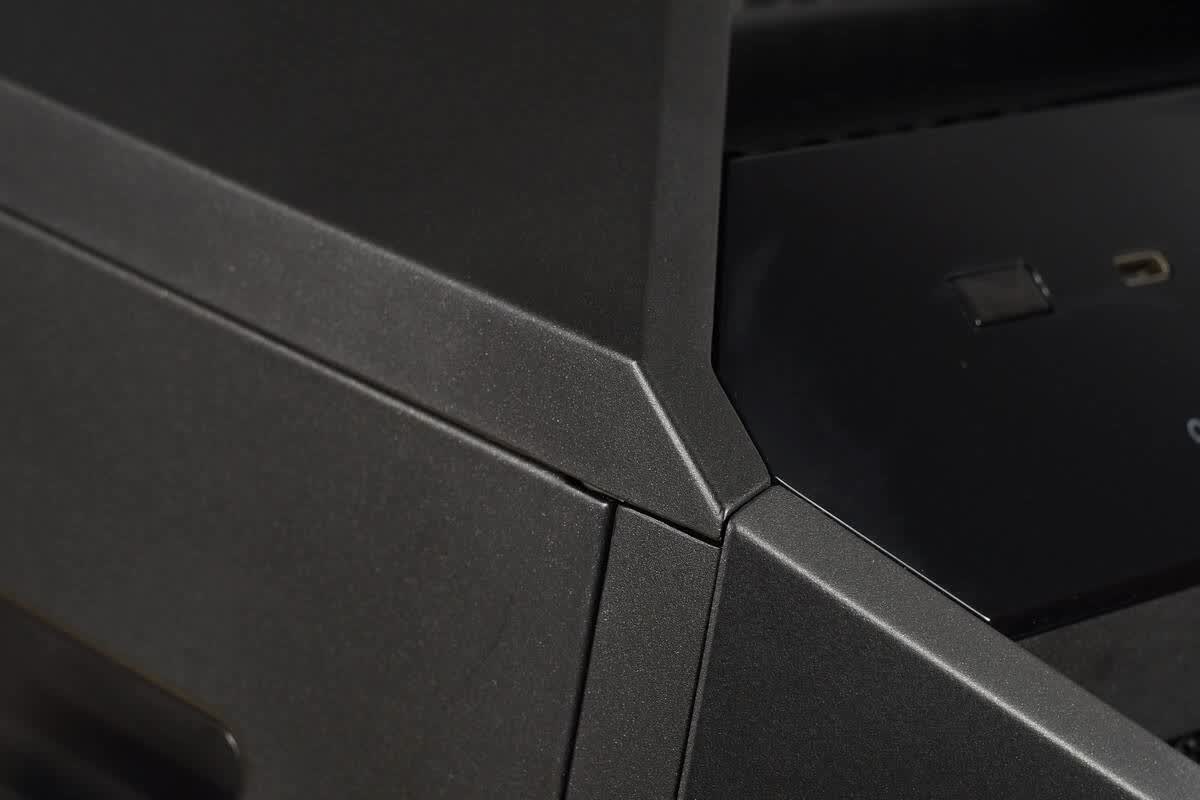

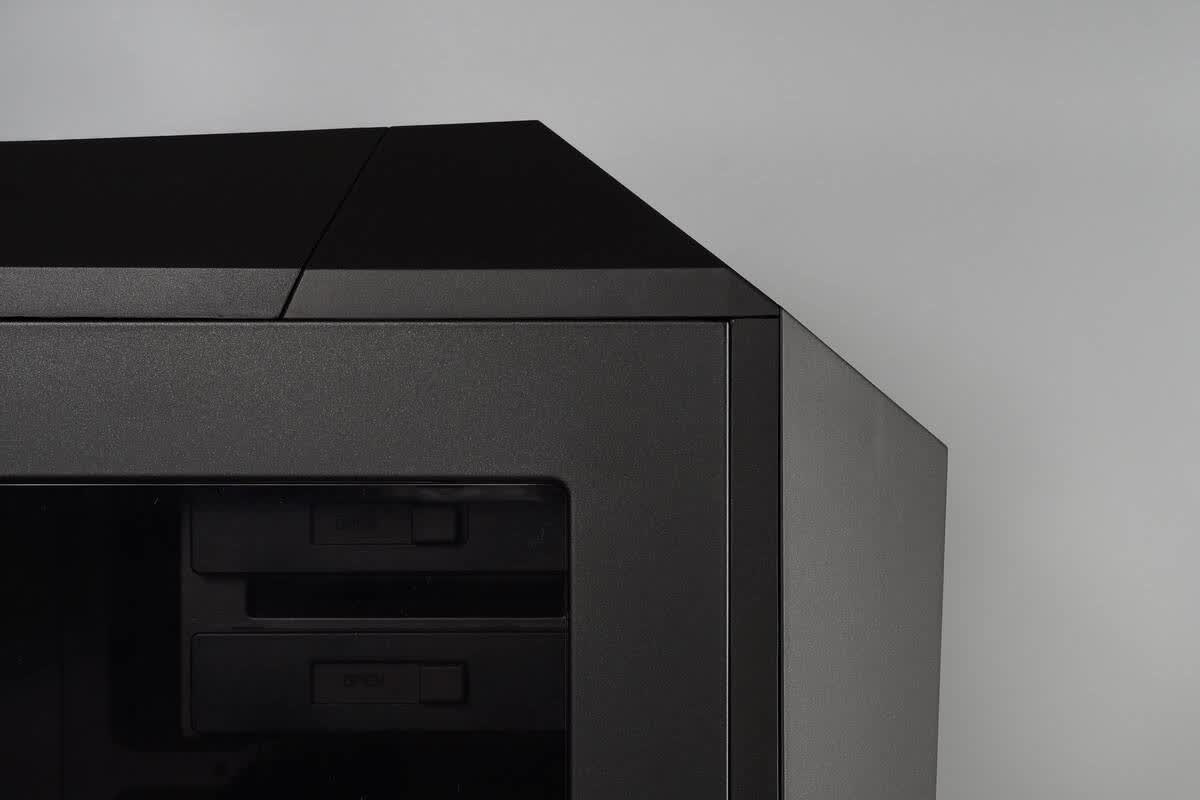

右上角的一刀切，我觉得可以用神之一手来形容，巧妙地把前脸和顶盖衔接起来，整体线条更有统一感。

前脸和顶盖两块面板为ABS材质，其余为1mm钢板。

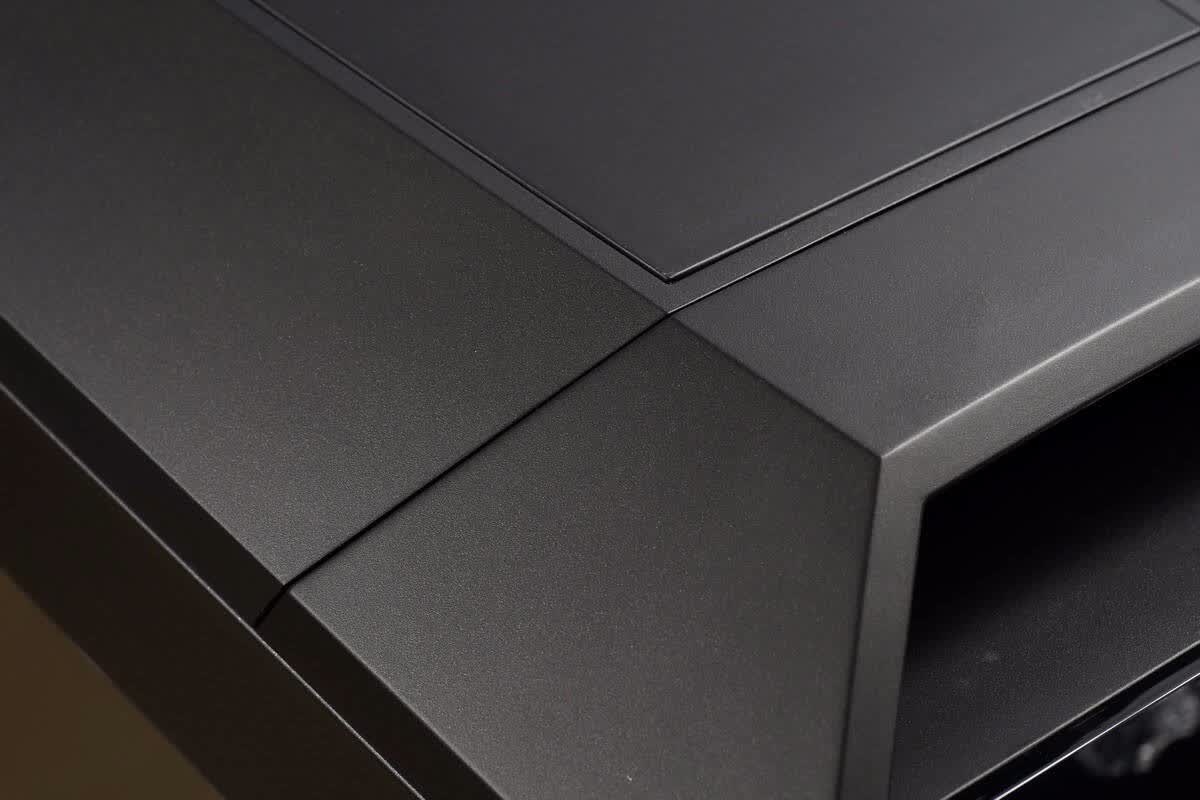

酷冷MasterCase Maker5初看真的以为是全金属材料打造的，可惜前脸和顶盖依然只是普通ABS塑料，这点让我略感失望，好在做工出色，表面使用细面磨砂工艺处理，和金属面板几乎以假乱真了，近距离能看到星光点点的颗粒效果，摸起来有细腻的磨砂感，而侧板、背部等金属板材的表面涂层相对顺滑，与前脸和顶盖的磨砂触感不同，虽然外表看上去一样。

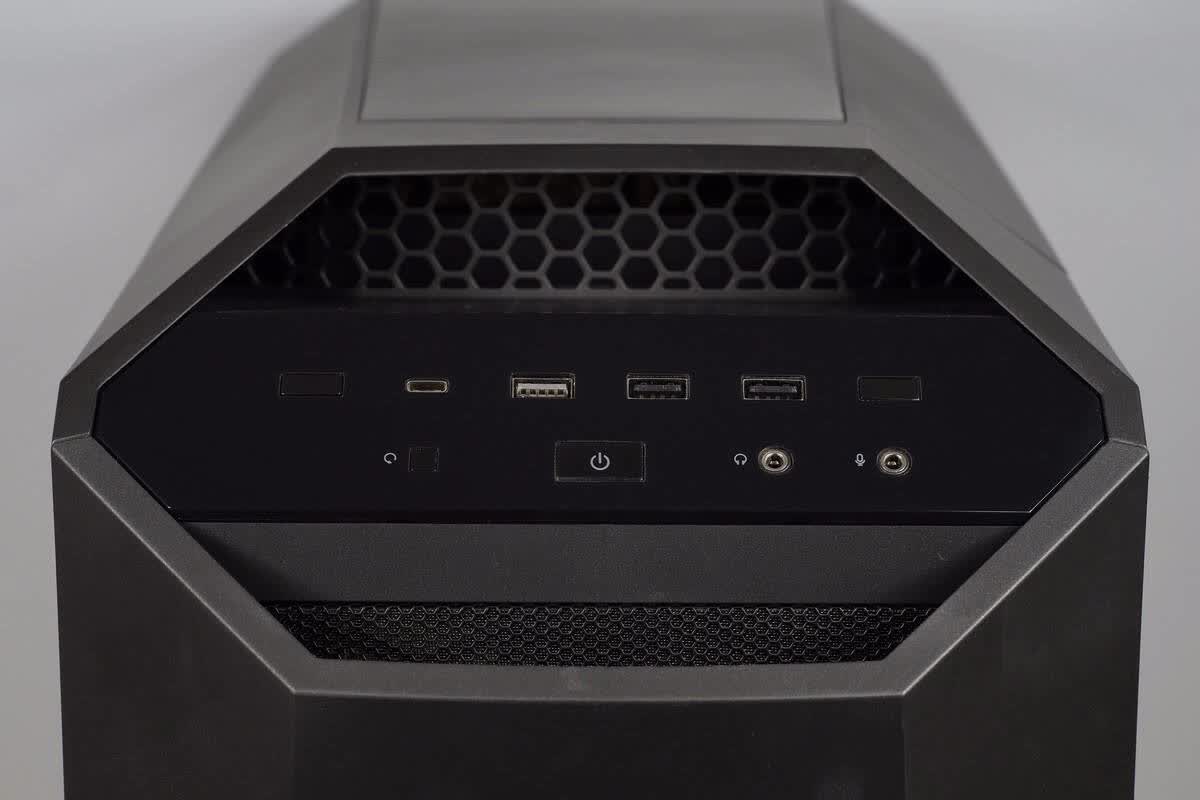

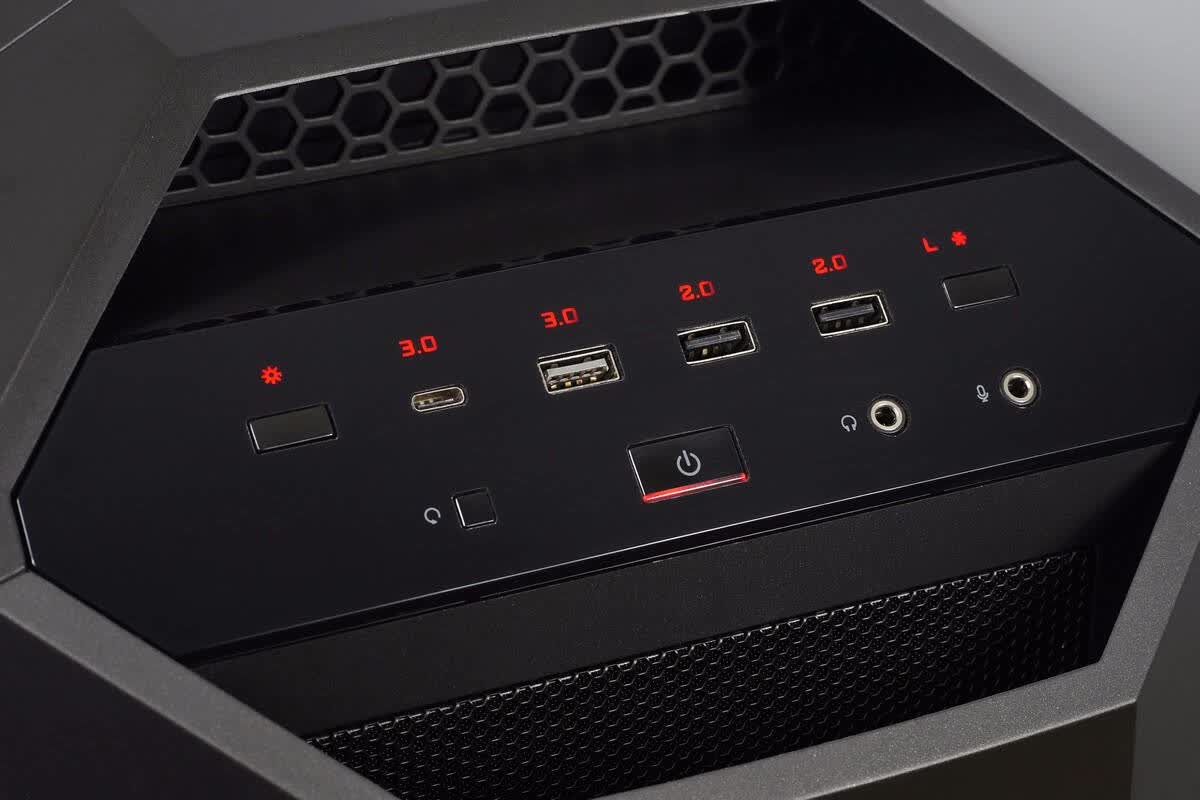

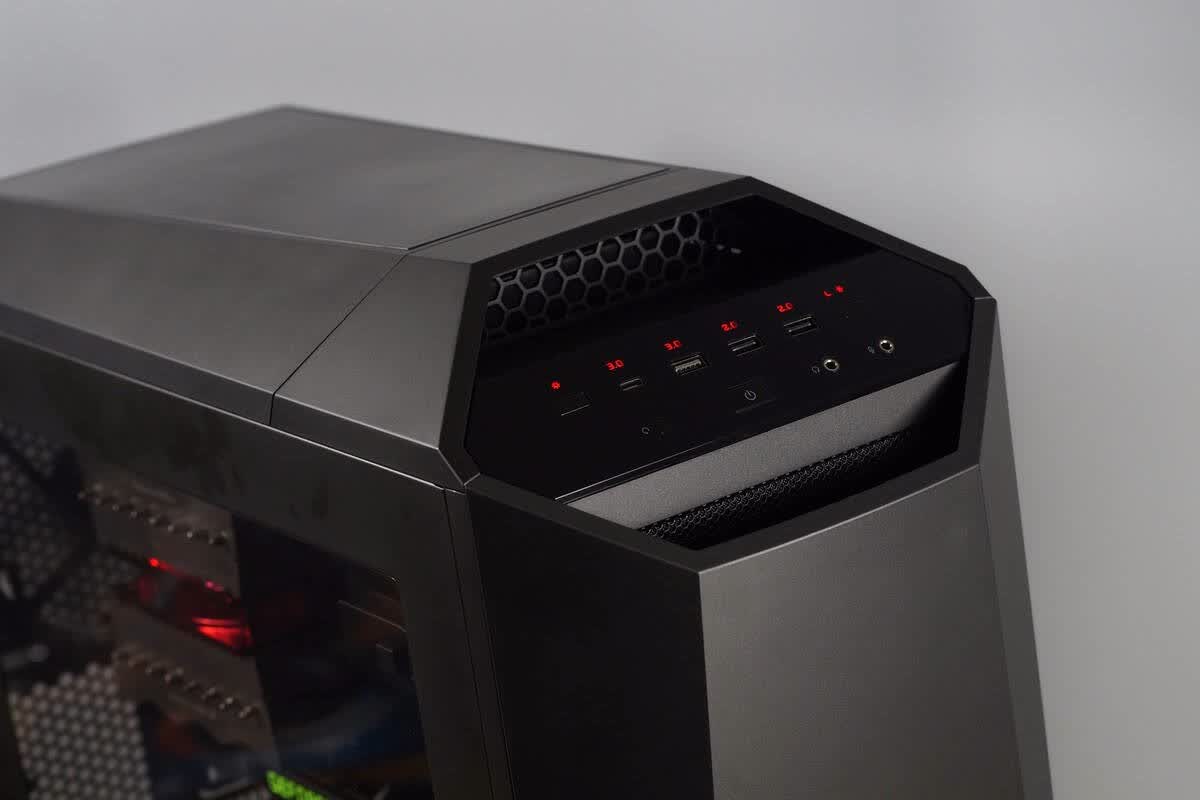

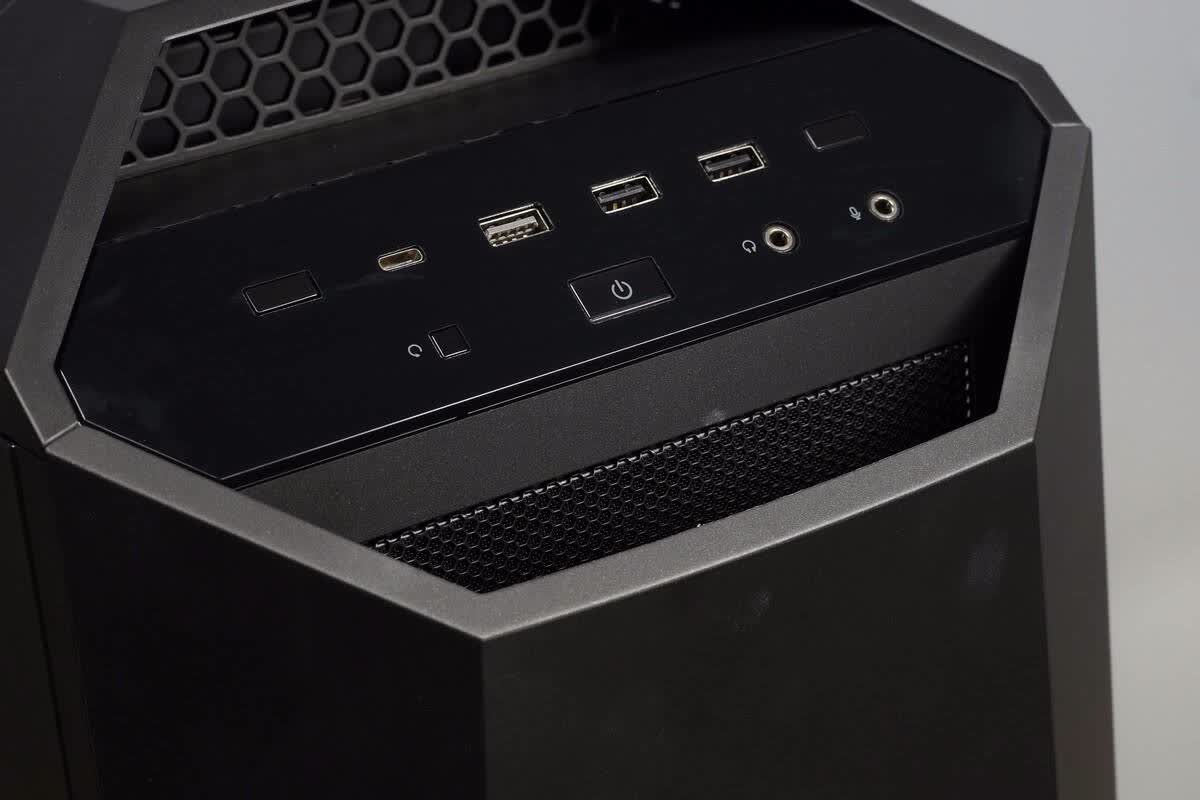

高亮镜面装饰的I/O面板，接口功能极为丰富，拥有电源键、重启键、耳麦插孔，4个USB接口包含1个USB 3.0、2个USB 2.0和最新规范的USB 3.0 Type-C，以及Maker5特有的风扇调速和背光控制功能，通电后会有酷炫的背光标志，指示接口和风扇L(低速)/H(高速)转速，值得一提的是这块I/O面板支持单独更换。

酷冷MasterCase Maker5没有采用像迎广、乔思伯等新潮的全铝拉丝面板加钢化玻璃的结构(面板一体化不支持拆卸)，而是沿用传统的机架结构，即可拆卸的前脸、顶盖面板，突出MasterCase模块化特点，实际上我们平常使用的多数机箱，前脸或者如果有顶盖面板的话，都是能拆卸的，只不过设计上远没有MasterCase安装那么灵活、组件那么丰富。

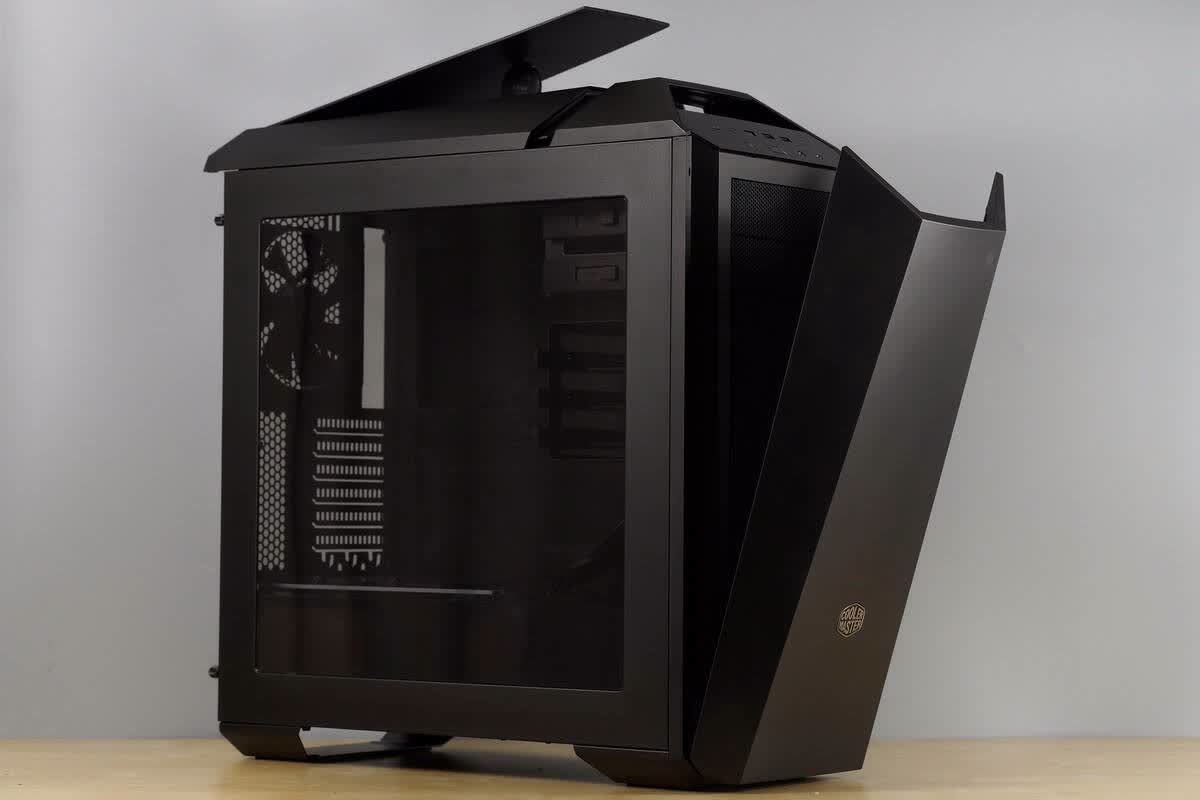

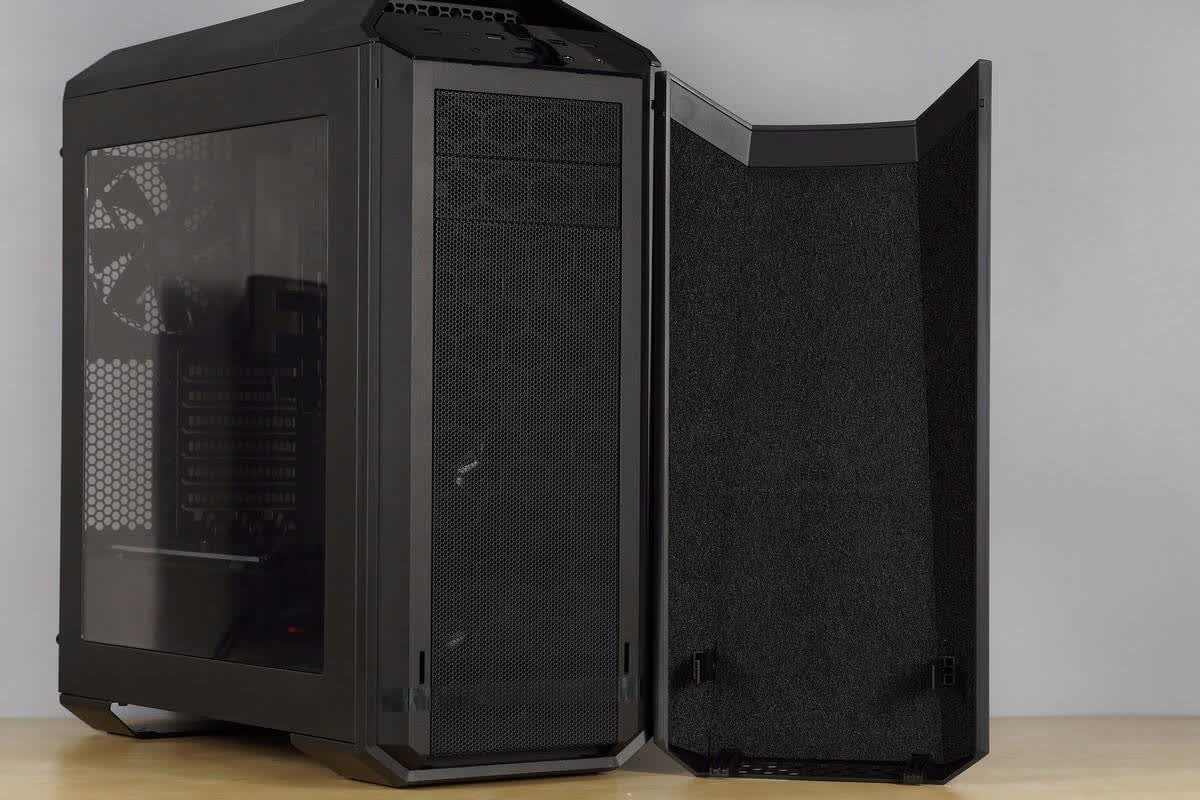

前脸和顶盖均采用磁吸式固定，无需工具，一秒完成换装。

先看前脸面板。

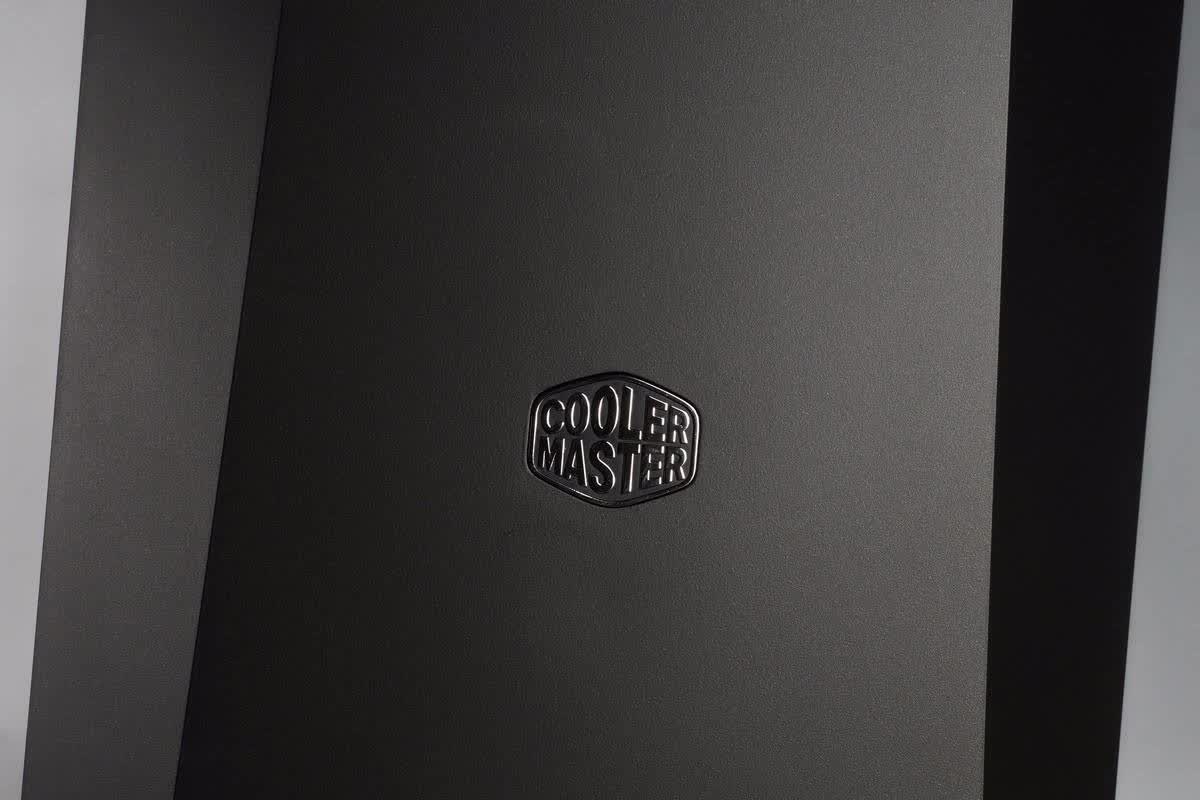

经典的酷冷Logo。

顶端开放，内部能看到防尘滤网。

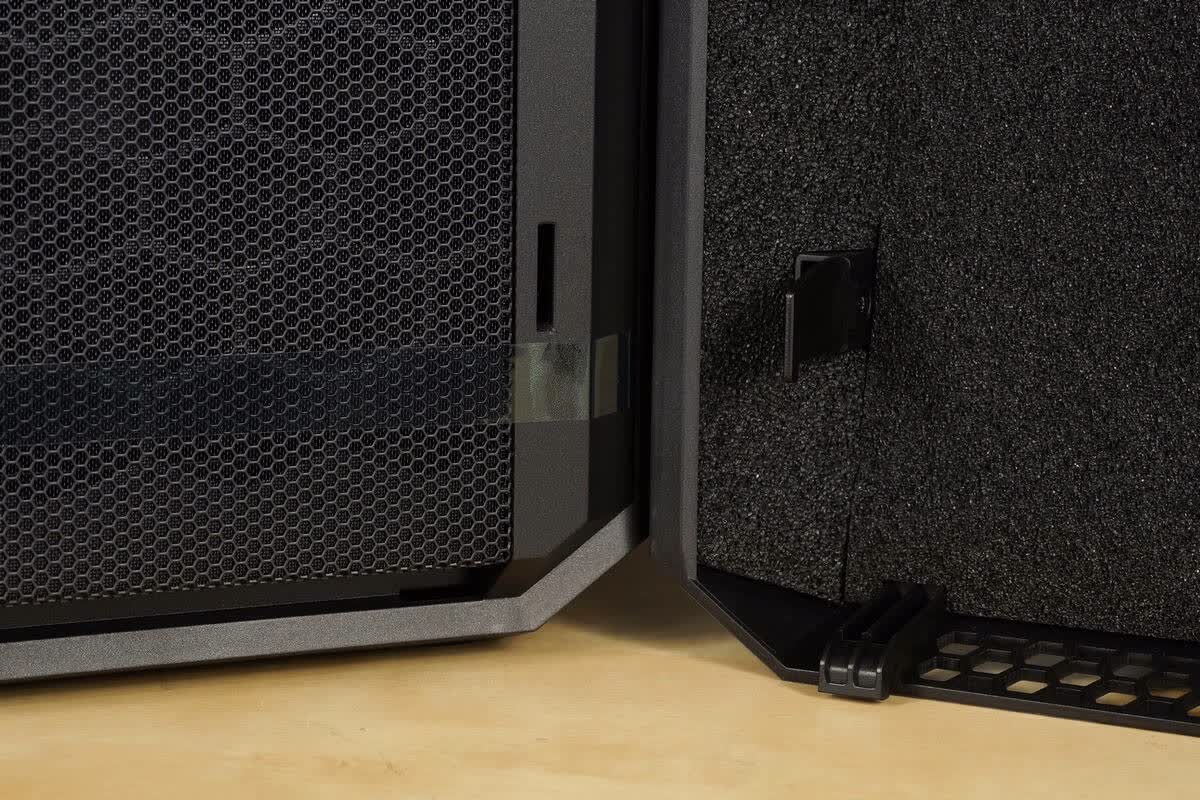

前脸内侧贴有一层吸音海绵，由于未封闭状态，所以能想象得到吸音效果相当有限。

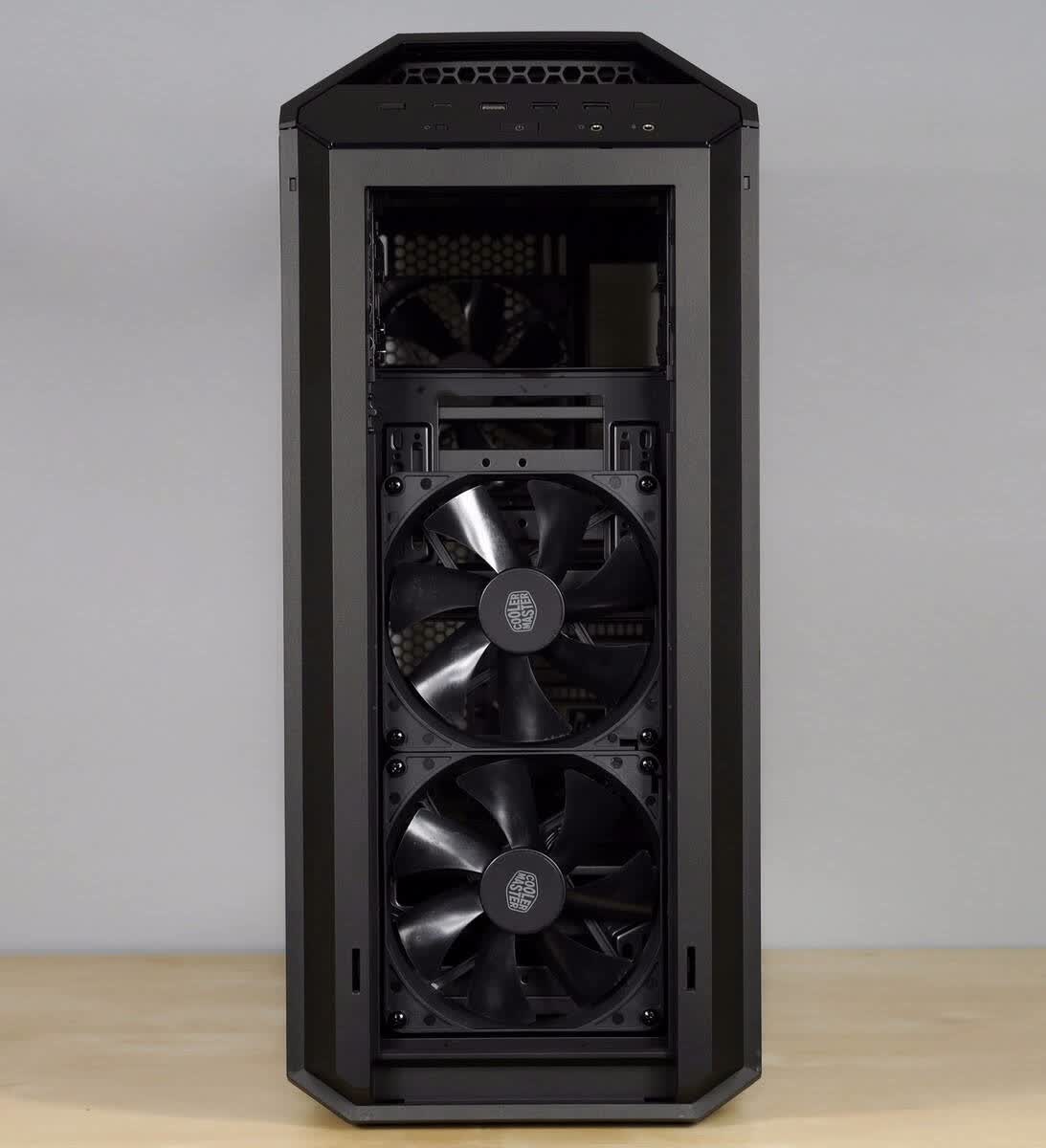

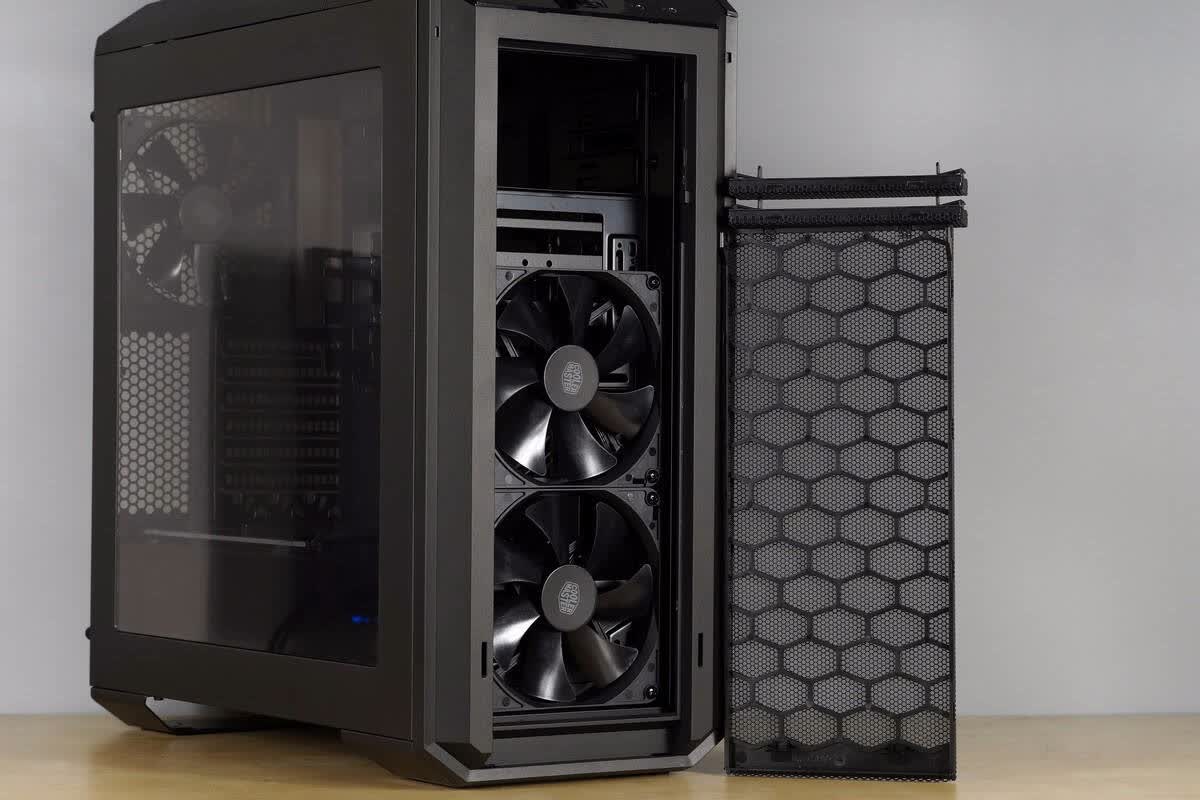

拆掉前脸后的MasterCase Maker5，其下还有一层防尘滤网面板，此时外观与其他两款Mastercase5的洞洞流前脸非常相像，但实际上有不少细节差异，并不是一个模具机壳，比如Maker5外延有凹槽、靠下有4个定位孔，都是为了匹配前脸固定安装的设计，而其他两款MasterCase5机箱没有，所以标准版MasterCase5要升级为顶配版的Maker5，就必须把自己的前面板拆除掉，更换上Maker5的内外两层前脸面板，而不能直接套用Maker5外层前脸，成本大了不少，我觉得这是MasterCase系列需要解决的一个问题。

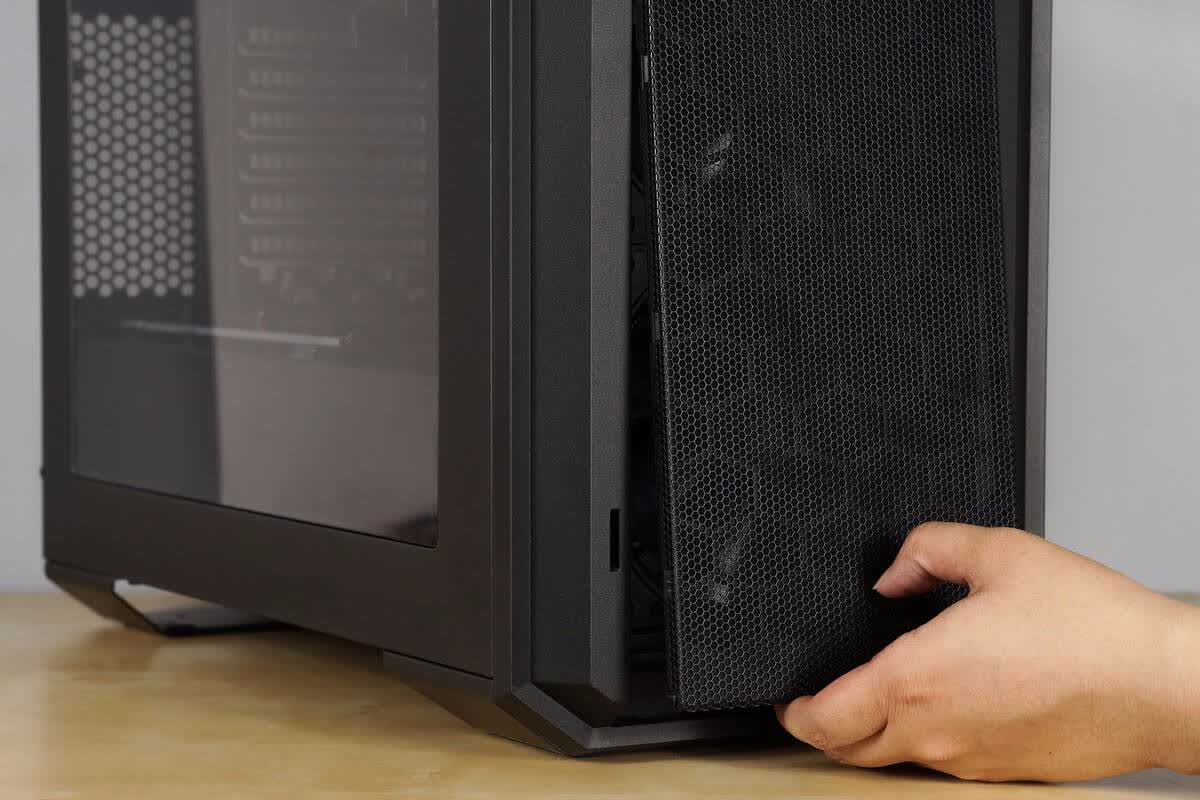

从底下徒手打开防尘滤网。

防尘滤网使用金属材料做成，共有3块组成，上方2块光驱滤网挡板，卡扣在左右，下方一大张机箱前置风扇的滤网，卡扣在底下，3块滤网当然都支持模块化，在不开启侧板的状态下就能免工具打开。固定防尘滤网的塑料面板也能拆掉，不过6个卡扣需要从机箱内部掰开。

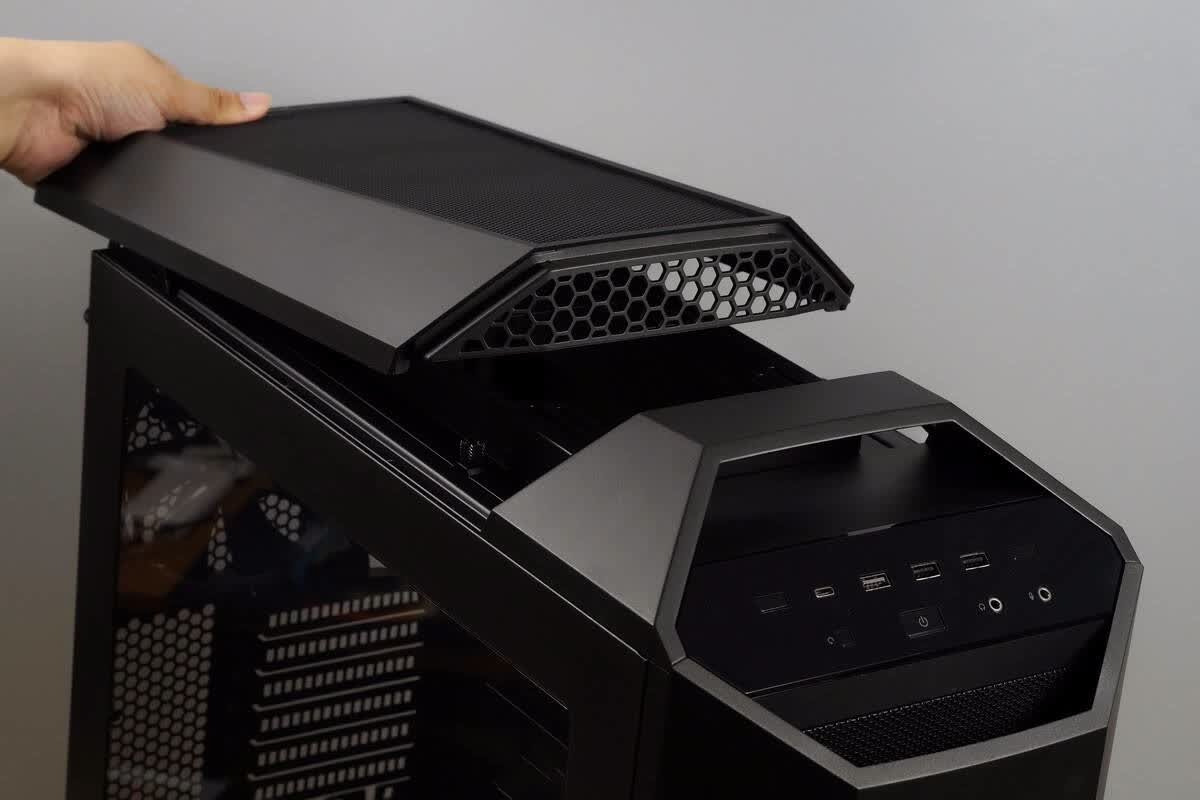

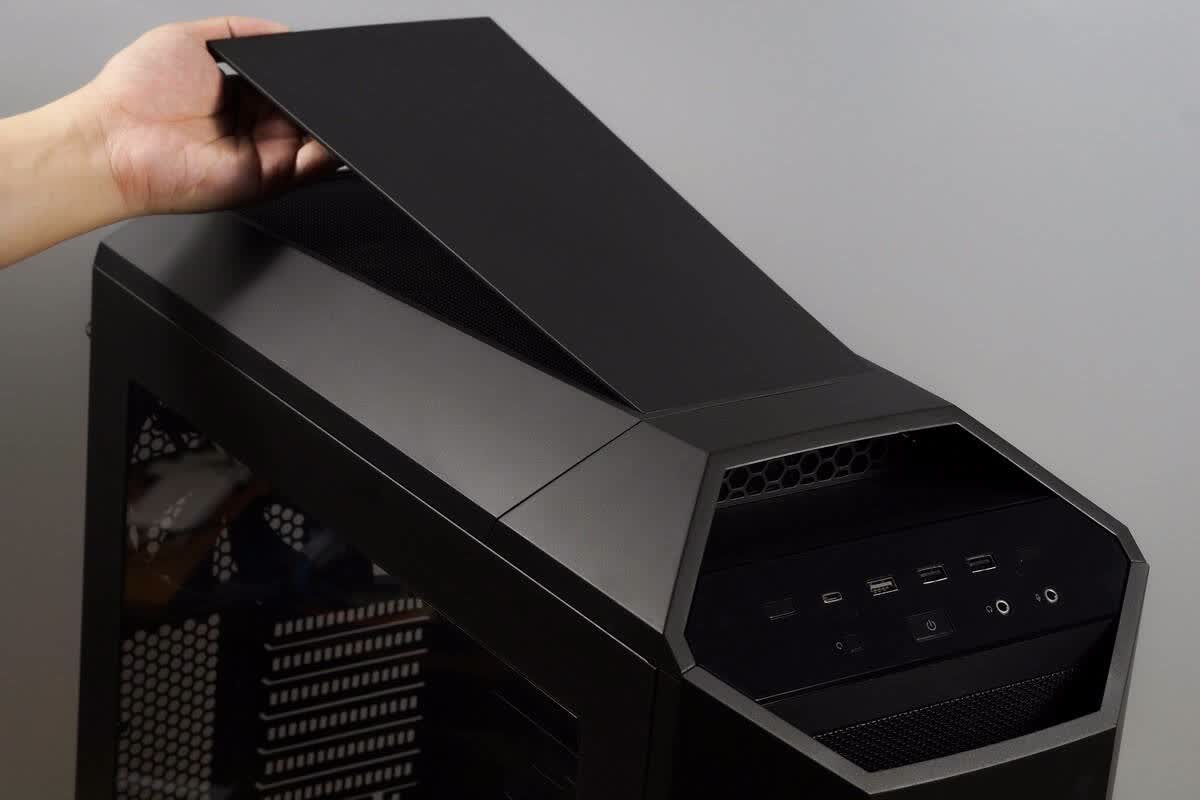

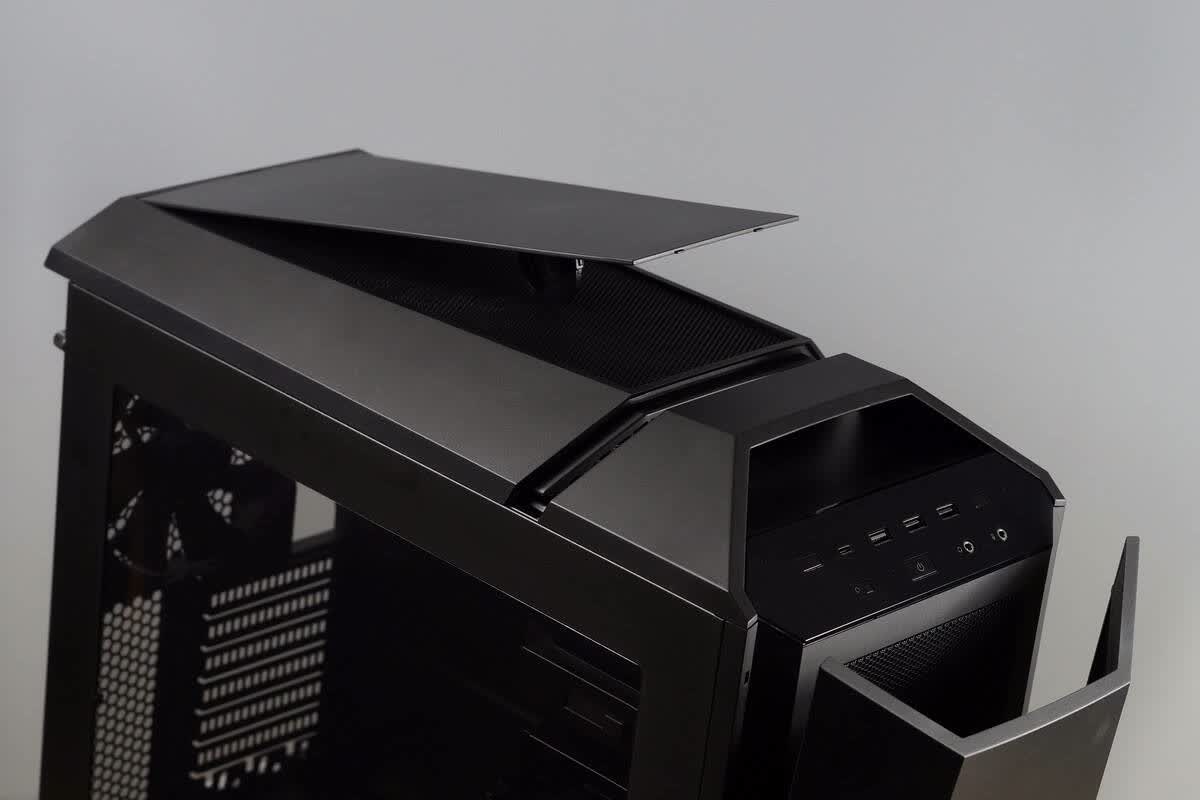

顶盖同样大有乾坤，比如这块磁吸式盖板可打开，从而提升通风散热效率。

机箱顶部要不要散热一直是鱼与熊掌不可兼得的难题，顶部开散热孔，造型上的统一感可能被打破，另外容易使机箱内部积灰，经常被吐槽的洞洞流正是这个意思，顶部封死自然散热能力大打折扣，安装水冷排的位置也少了一处，酷冷MasterCase Maker5选择了折中方案，顶部盖板可打开，美观和散热根据玩家需要自由调整。

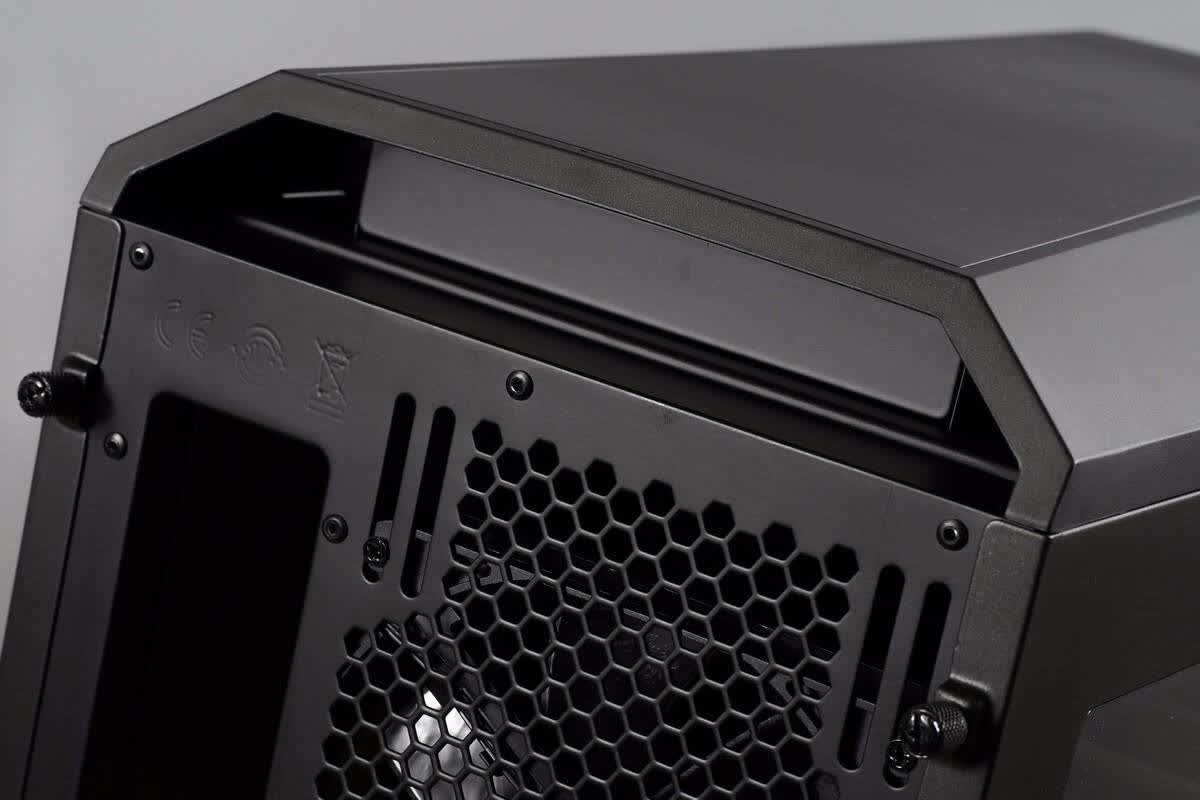

后部有一个金属手提支架，所以搬动机箱时可放心依靠顶部一前一后的两个把手，不用担心顶盖滑落导致摔坏机箱。

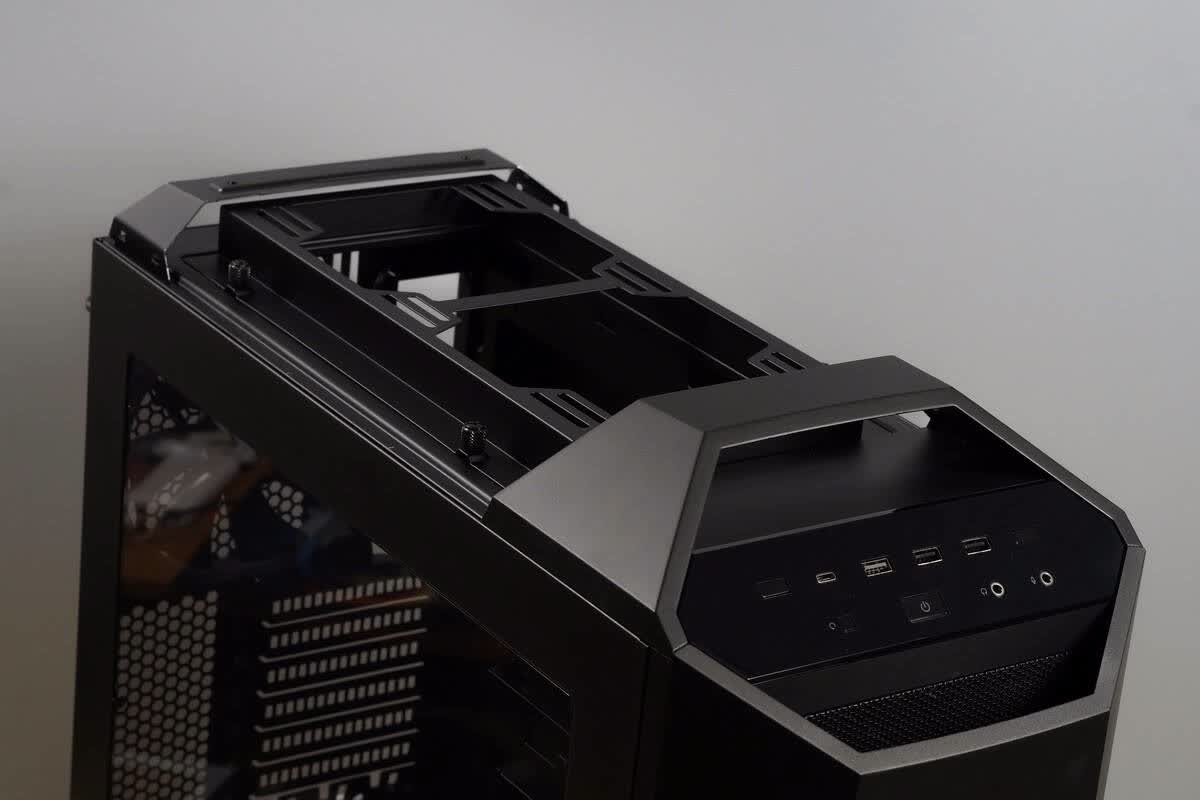

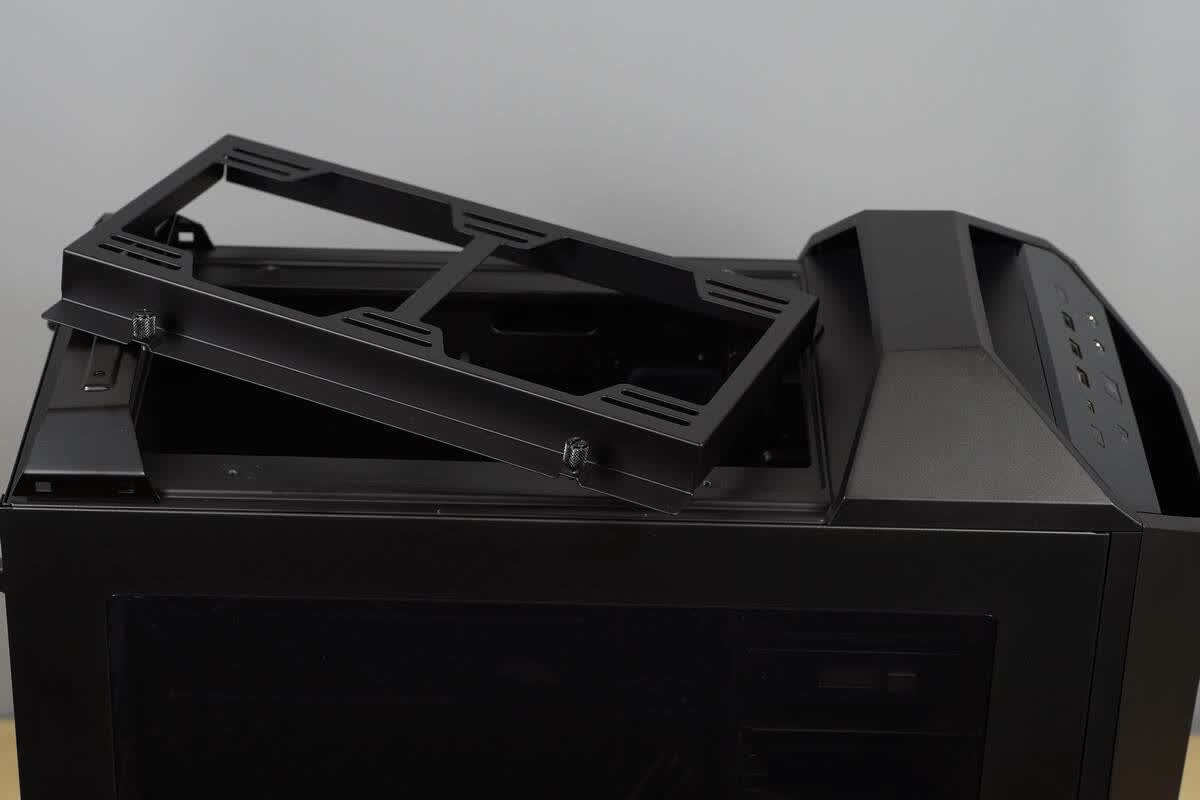

顶部的散热模块支架，金属材质，可安装2×120/140mm风扇或最大280尺寸的水冷排，条状螺丝孔设计能帮助位置微调。

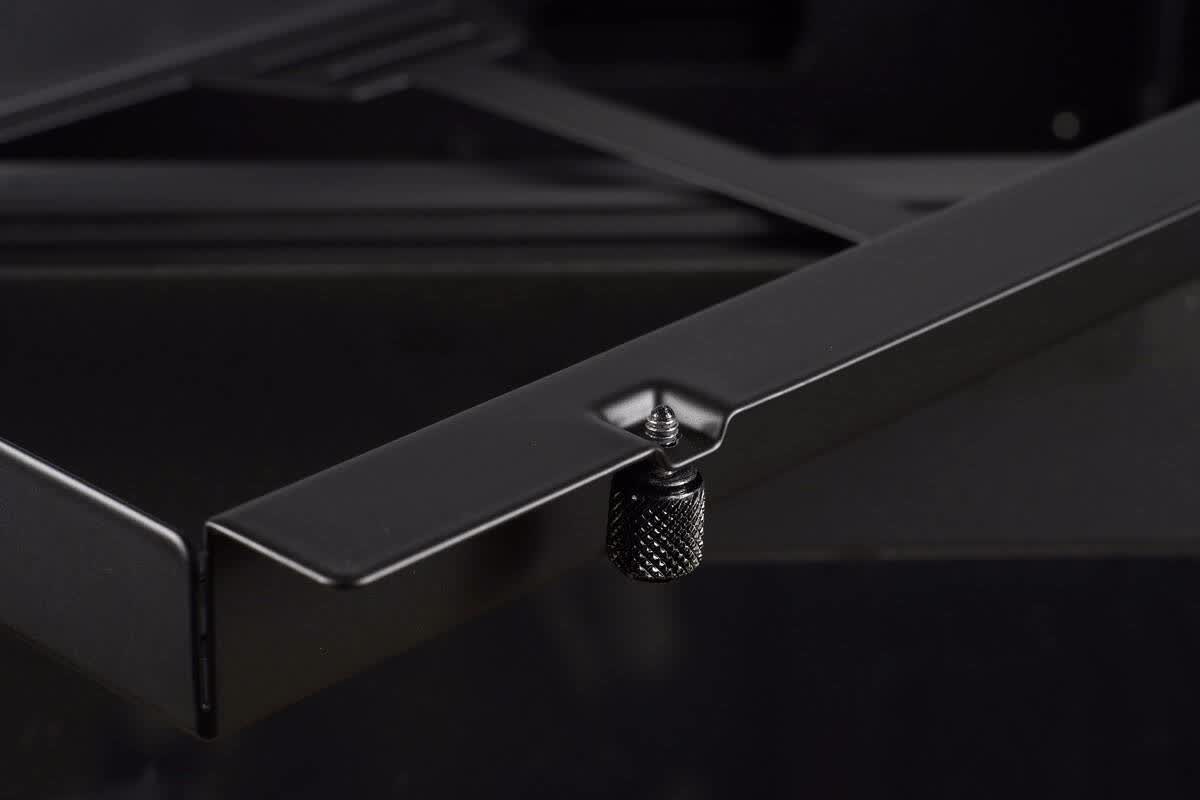

手拧螺丝采用不可分离的设计，照顾经常遗忘东西的马大哈用户。

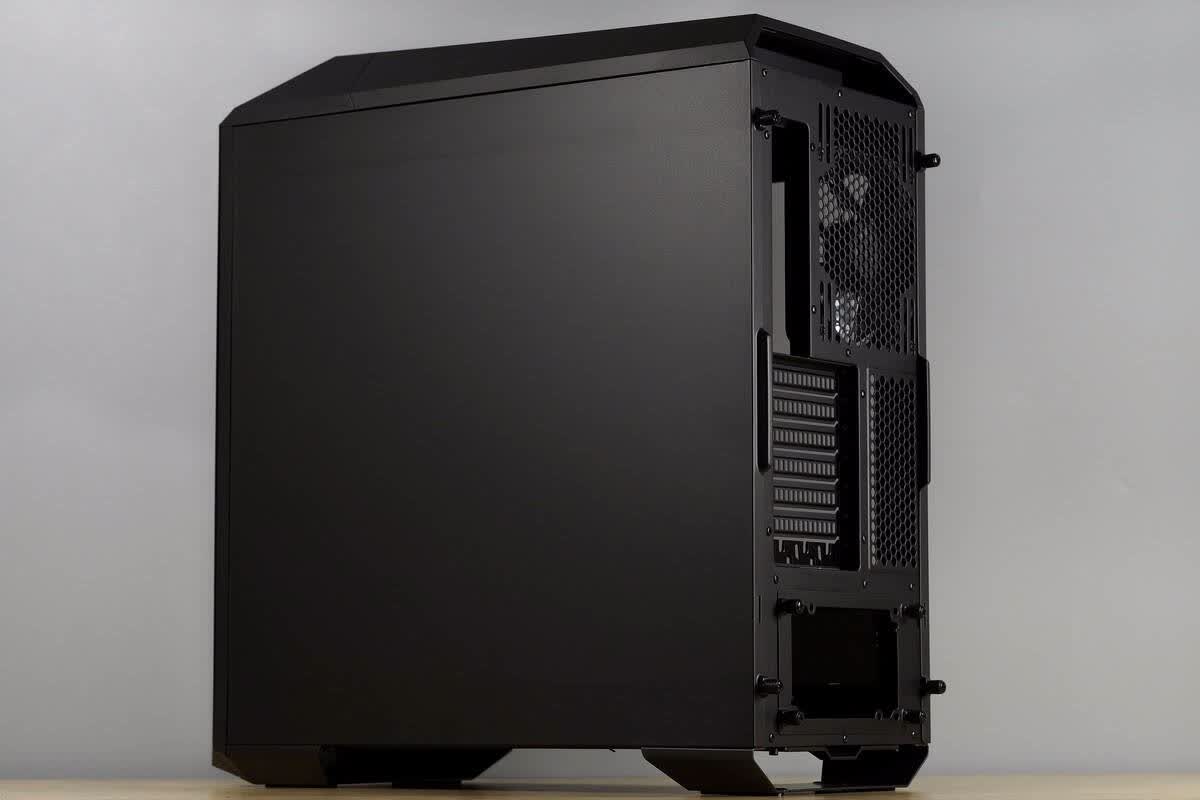

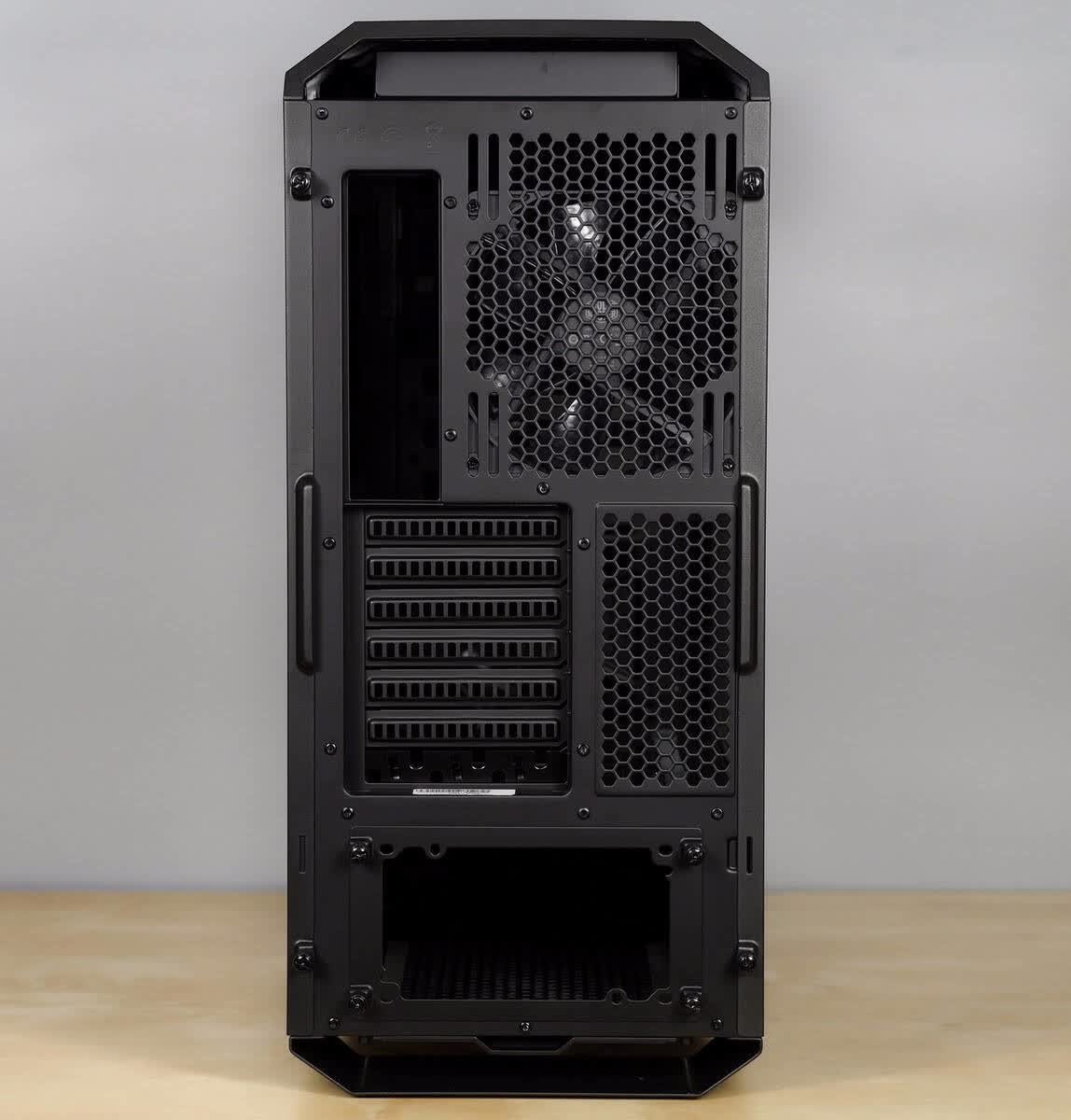

机箱背部，熟悉的电源下置结构，标配1个140mm风扇，兼容120/140mm风扇，条状螺丝孔支持位置调整，7×PCI扩扎插槽，旁边开有大量散热孔，底下是电源位和防尘滤网。

顶盖是和前脸一样的开放式设计，由于前高后低，主要出风在前，所以如果顶部的磁吸盖板没有打开的话，不要在顶盖前方开口放置东西（像我就喜欢乱放），以免堵住出风口影响散热。

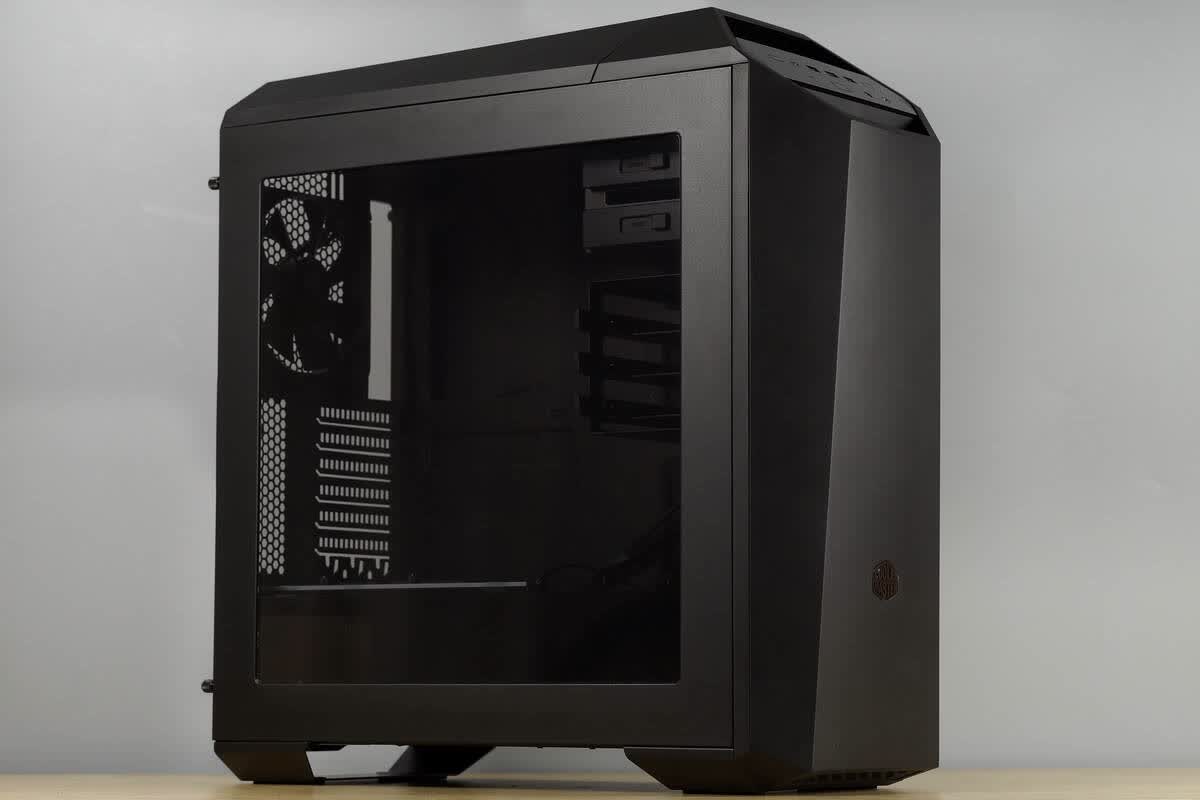

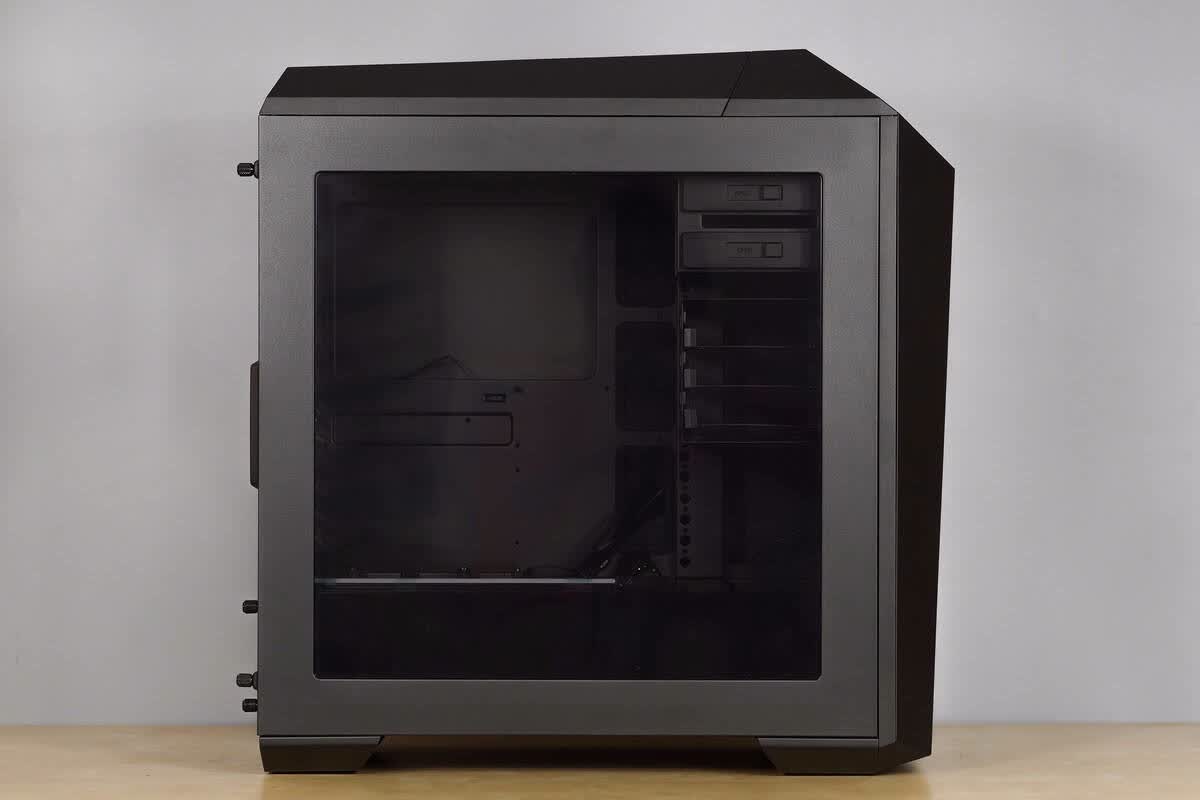

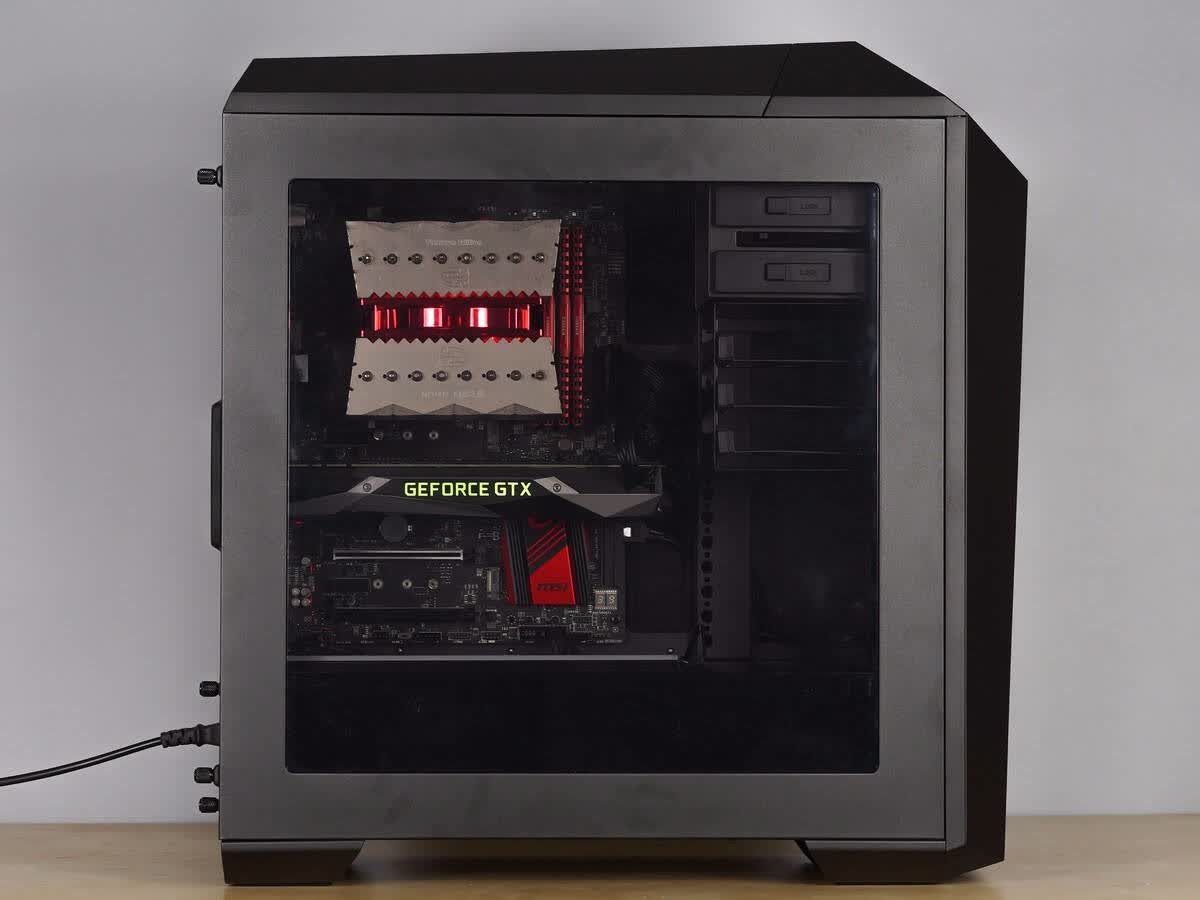

超大面积的侧透板，主板、显卡、硬盘可一览无遗，已知有全钢化玻璃的侧板配件可升级，然而京东淘宝并未正式上架。

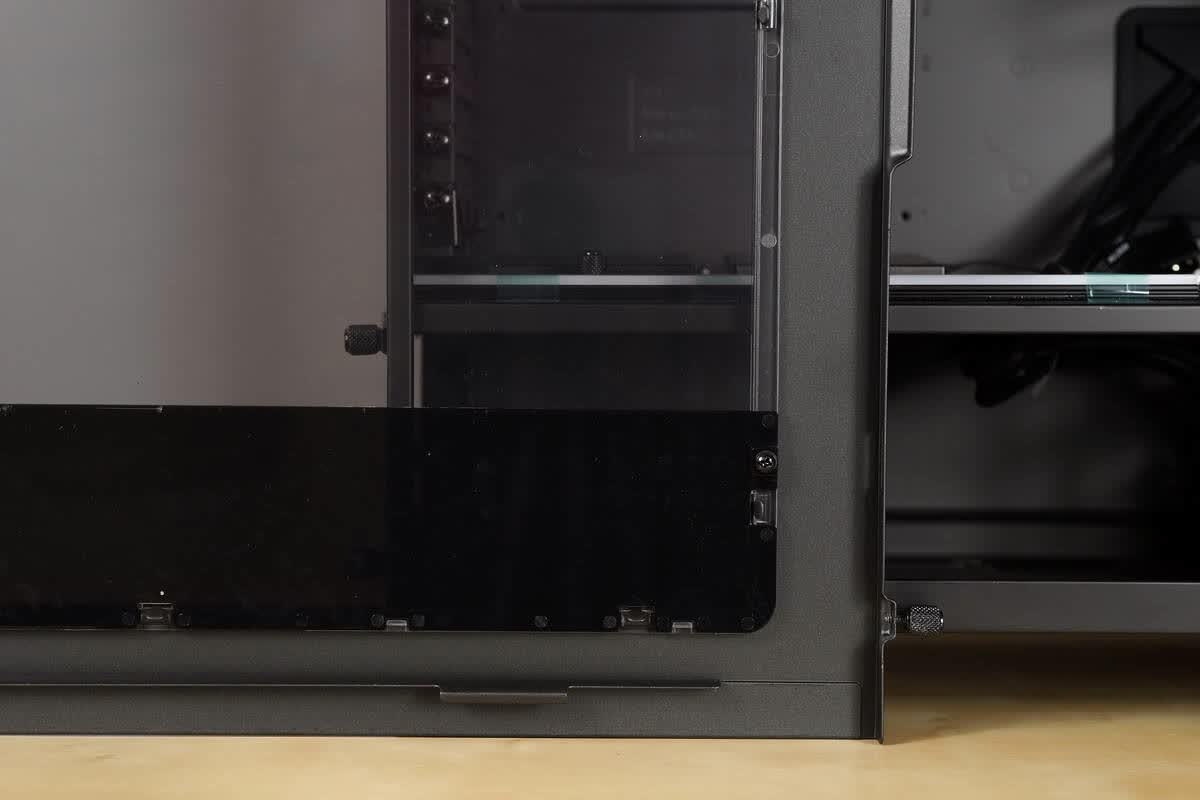

侧透板另有一个细节设计，底部再覆盖一块黑色半透明亚克力，作用是隐藏机箱内的电源位，如果觉得电源卖相很好，对于自己的走线能力很有信心，又或者将来的电源也流行背光功能，那么可以把这块黑色挡板拆掉，隐藏或者展示的选择权依然在玩家手中。

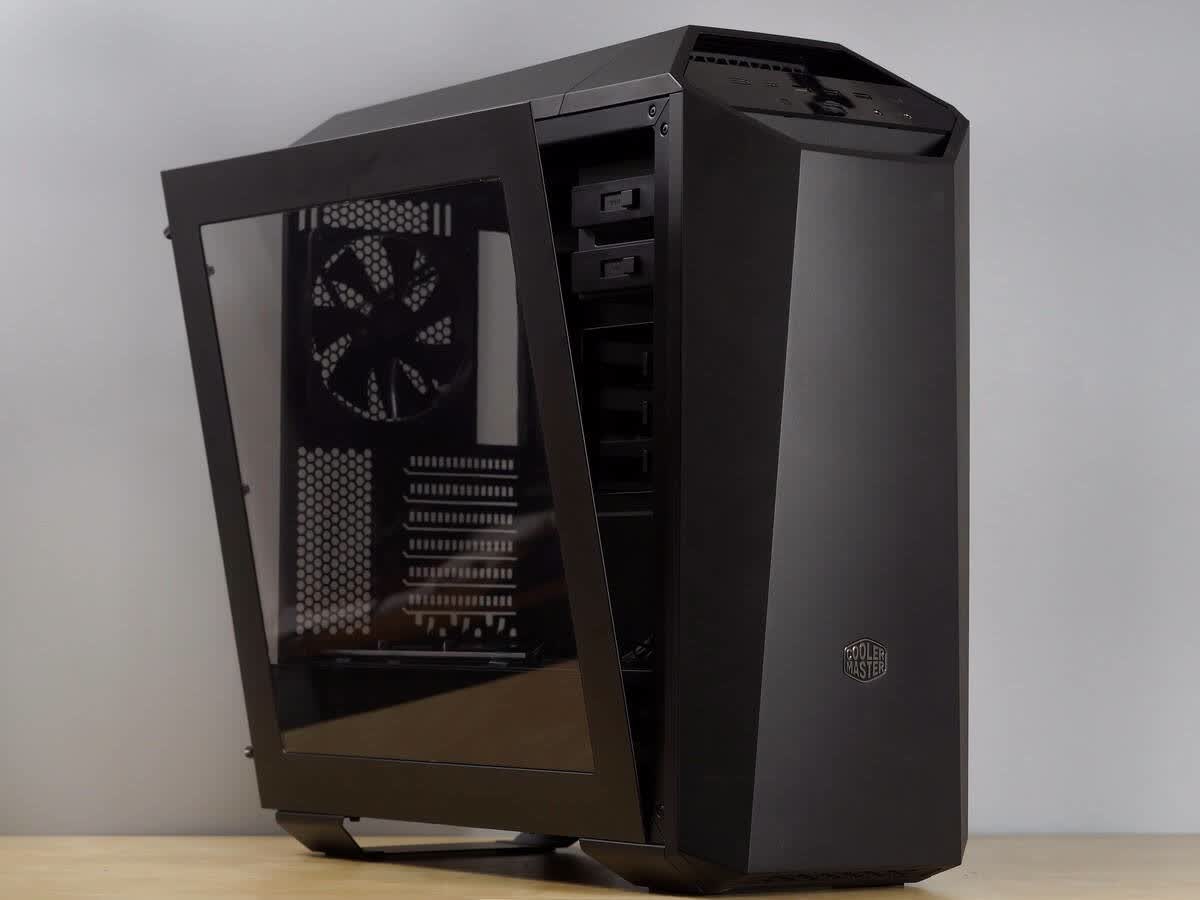

侧板的固定设计颇有意思，不是常见的EMI弹片结构，类似滑轨方式，并且和前脸一样能打开一个角度，虽然没什么用，装逼效果不错。

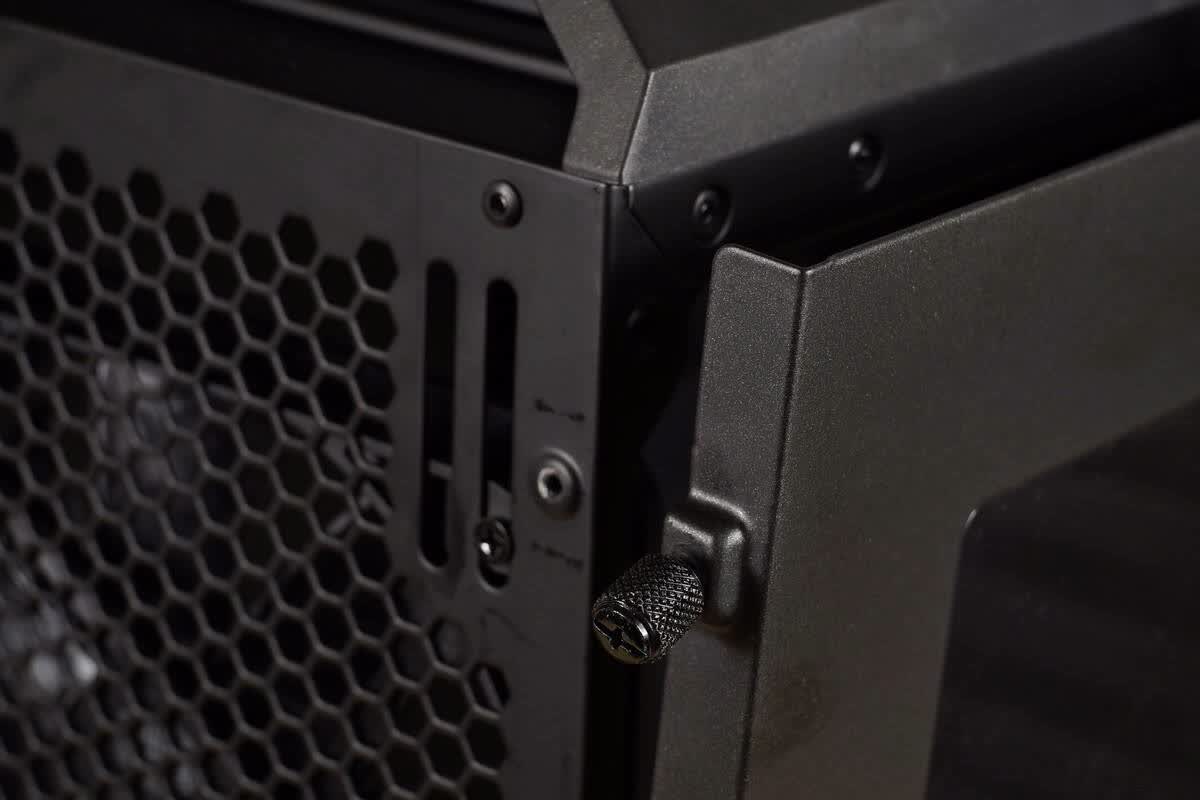

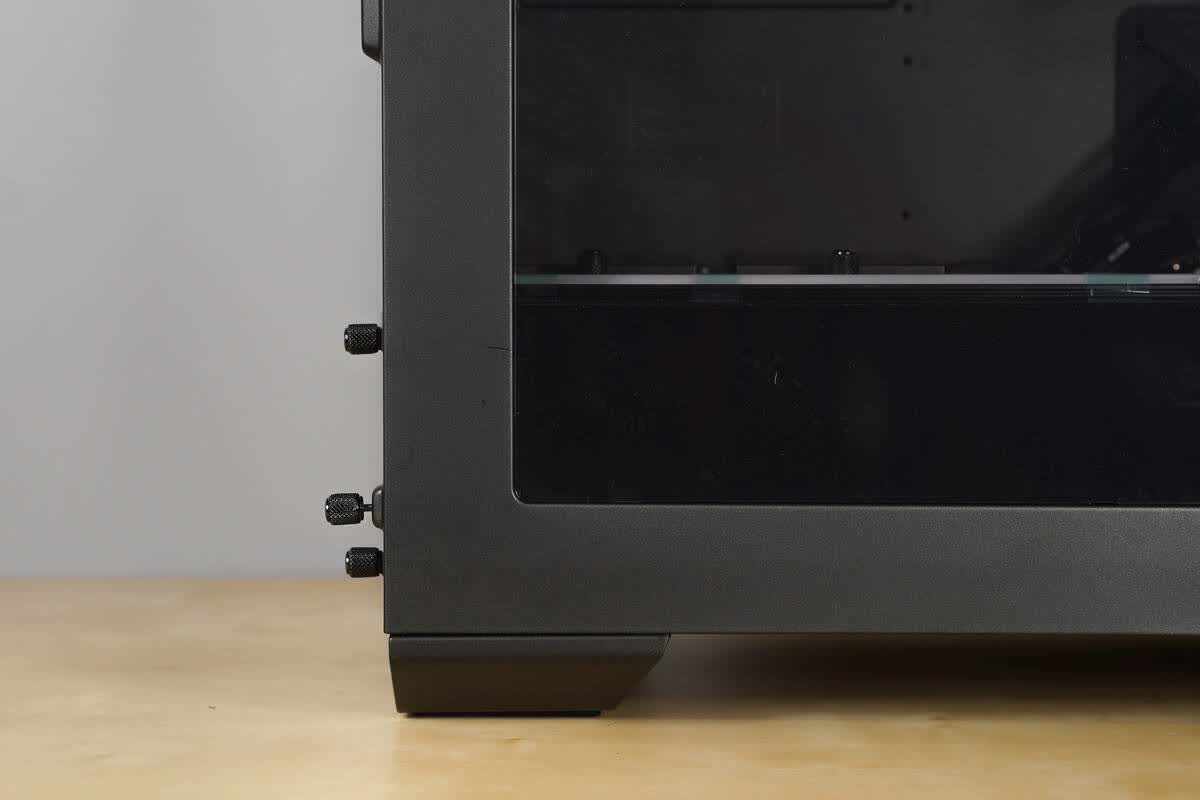

手拧螺丝也是不可分离的设计。

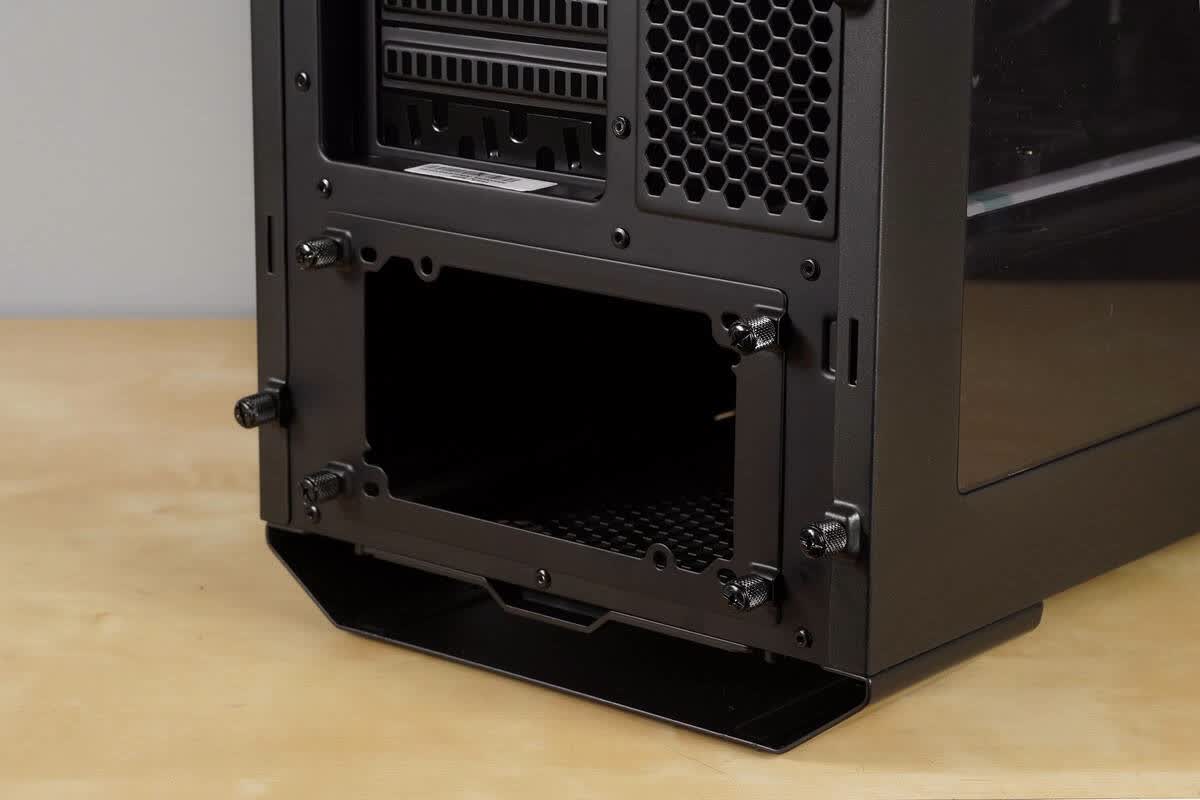

电源位有一块安装辅助面板，因为机箱采用电源罩结构，所以安装电源是从背部方向推入，然后使用这块面板锁住电源，像乔思伯RM3、恩杰H440等主流的带电源罩的机箱也是同上设计。

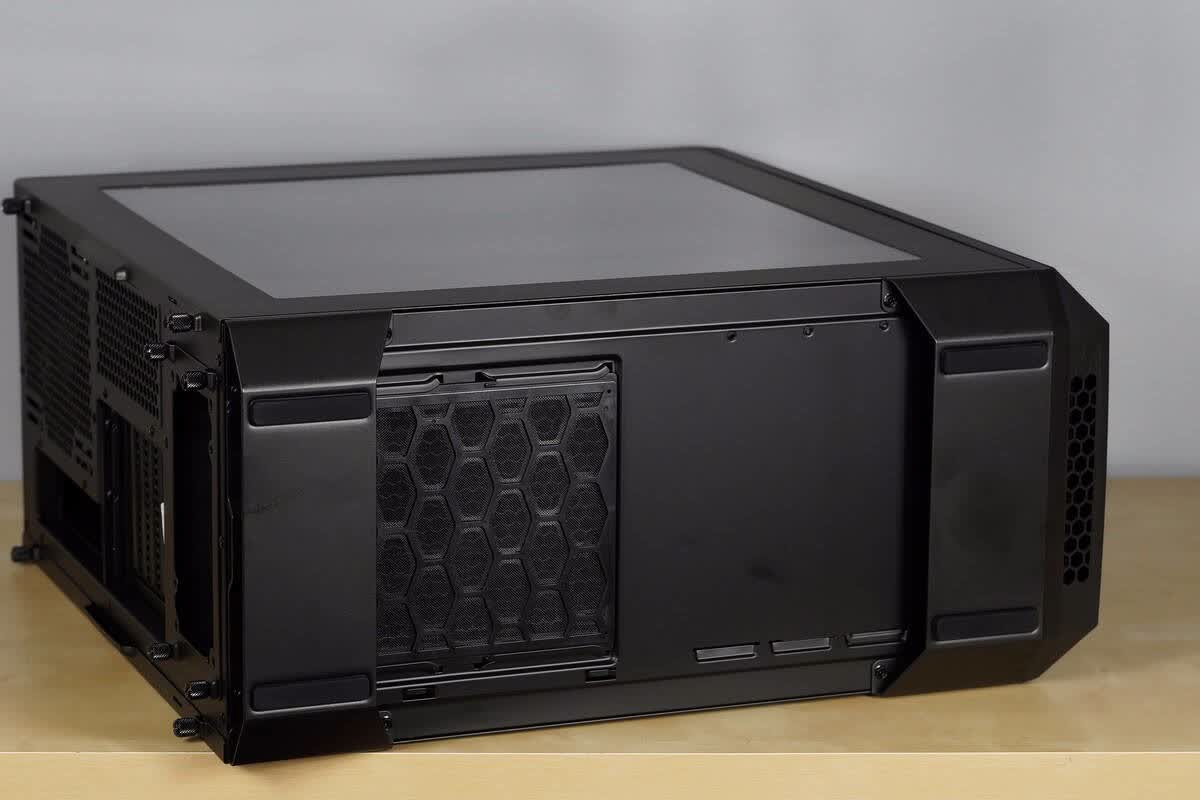

机箱底部的2个金属脚架，表面贴有防滑橡胶，脚架较高，一方面为造型设计与顶部保持统一风格，另一方面有利于电源位的进风。

酷冷MasterCase Maker5机箱内部采用分离式结构，通俗的说法就是电源罩，主板区域和电源区域风道独立，互不干扰散热，也是现在机箱最为流行的一种趋势，所不同的是Maker5半开放露出电源侧面，尤其高端的电源也能得到展示出镜的机会（拆掉侧透板上的黑色挡板），800~1000瓦的全模组、金牌80PLUS电源不给看的话太浪费，而其他多数机箱则是完全封闭，这种设计的好处是如果用户不太会整理线材，电源线又特别粗硬长，就可以把凌乱难看的线隐藏起来，两种设计似乎各有利弊，但我想说其实有个两全其美的方案，比如追风者PK-515E的半封闭电源罩，左侧电源位开放，右侧隔板封住电源线材，因此我提个建议，酷冷是不是参照PK-515E设计一个模块化的隔板配件，隔板可滑动、可改变长度，让玩家自由调整所要隐藏的位置，还可以考虑在隔板上添加发光Logo等元素。咱这个众测好吧，都给你厂商出主意增加模组配件的卖点了。

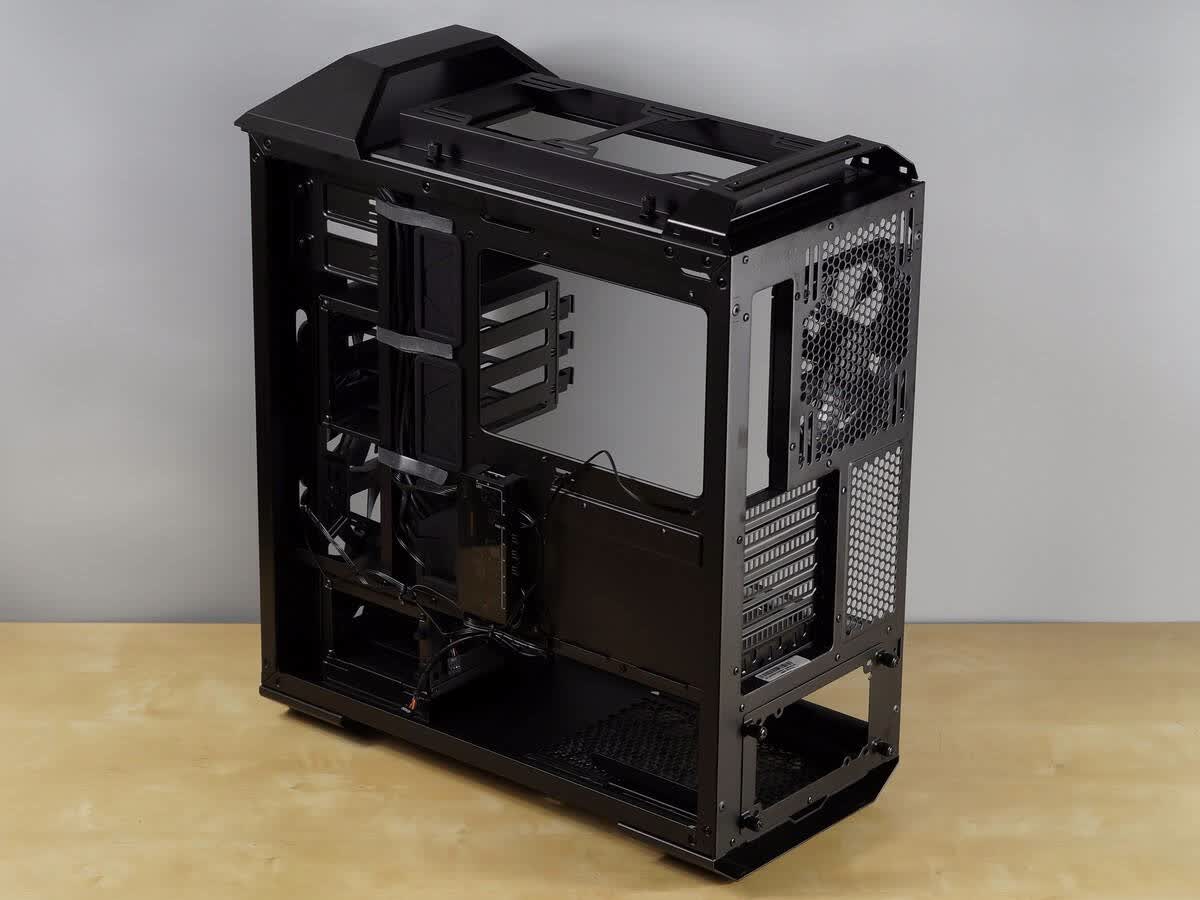

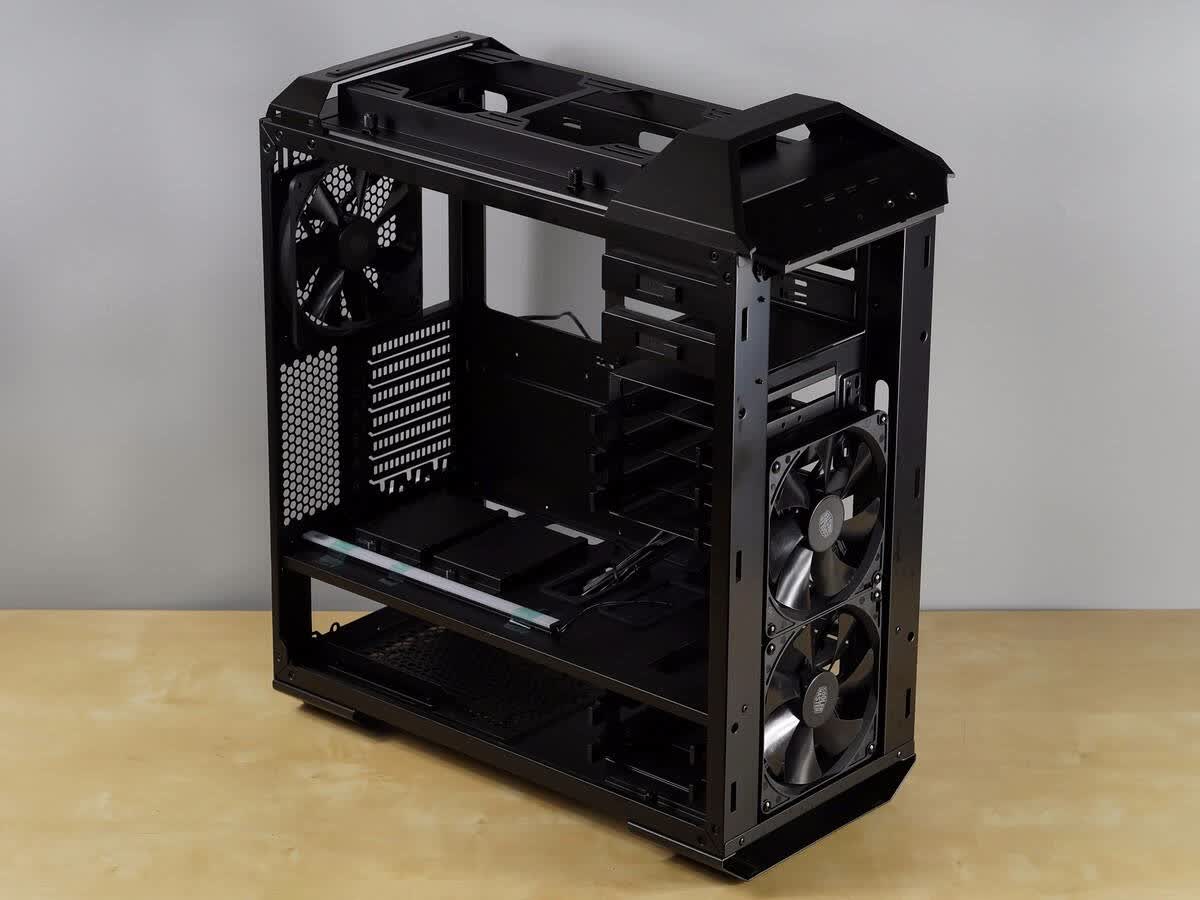

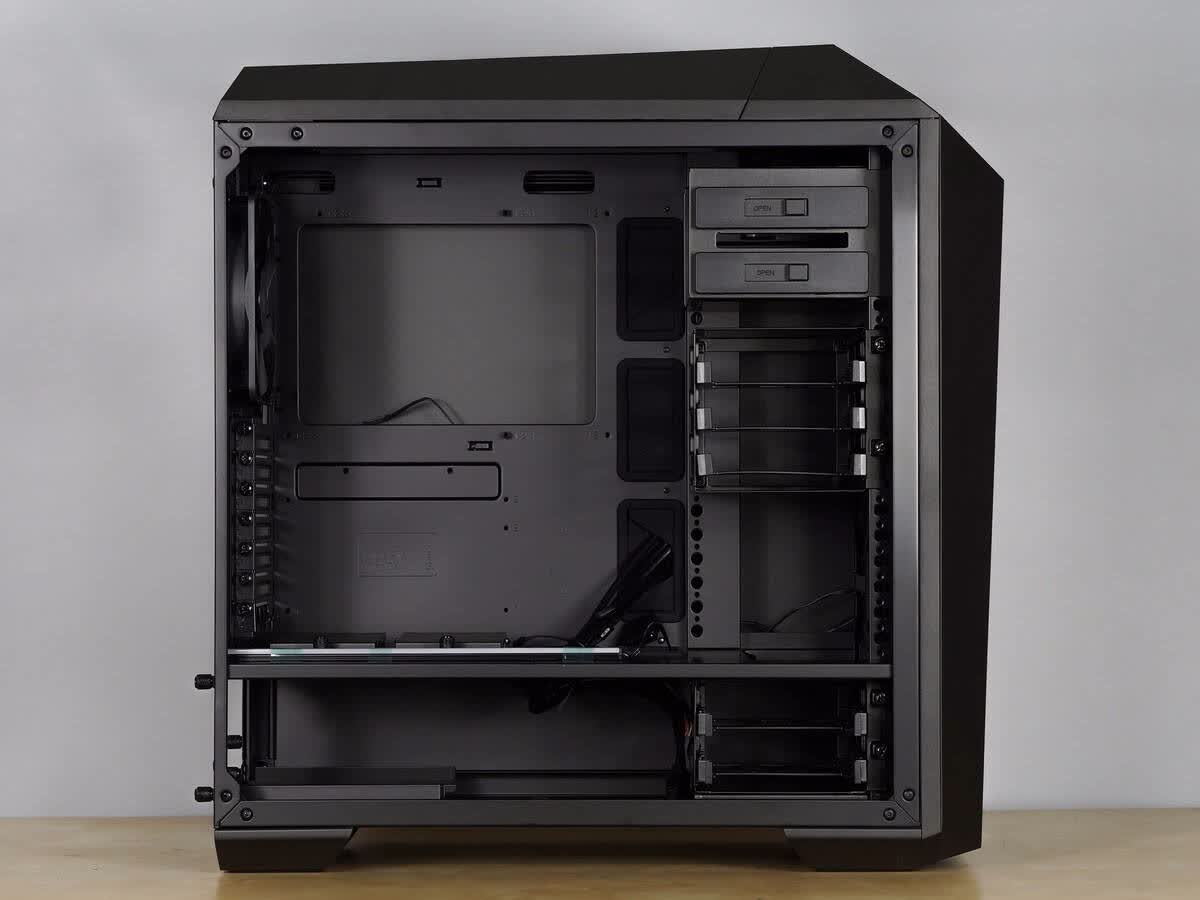

MasterCase Maker5前脸和顶盖组件拆掉后的内部结构一览。

电源罩(隔板)，是用铆钉锁死的，有些疑问这里为什么不沿用模块化可拆设计呢？这样分体水冷玩家将更有自由度设计水路，而对于普通玩家似乎也没实质性的影响。

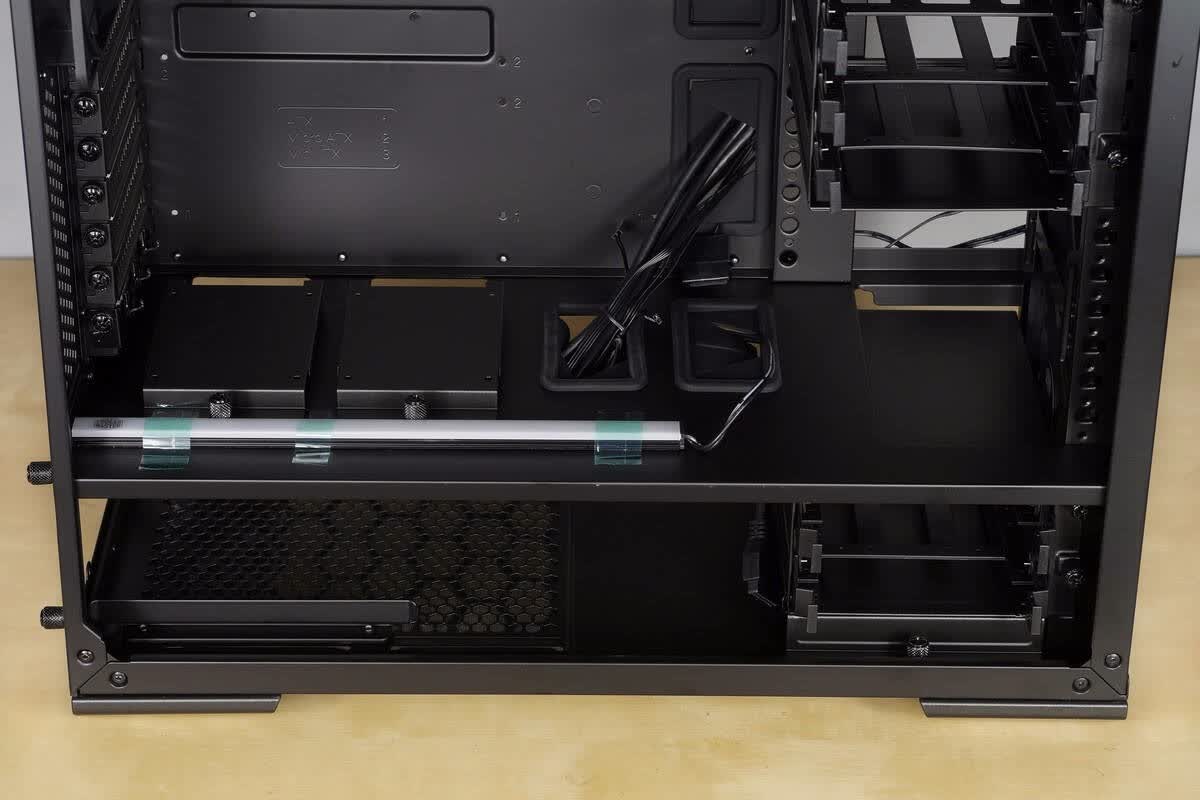

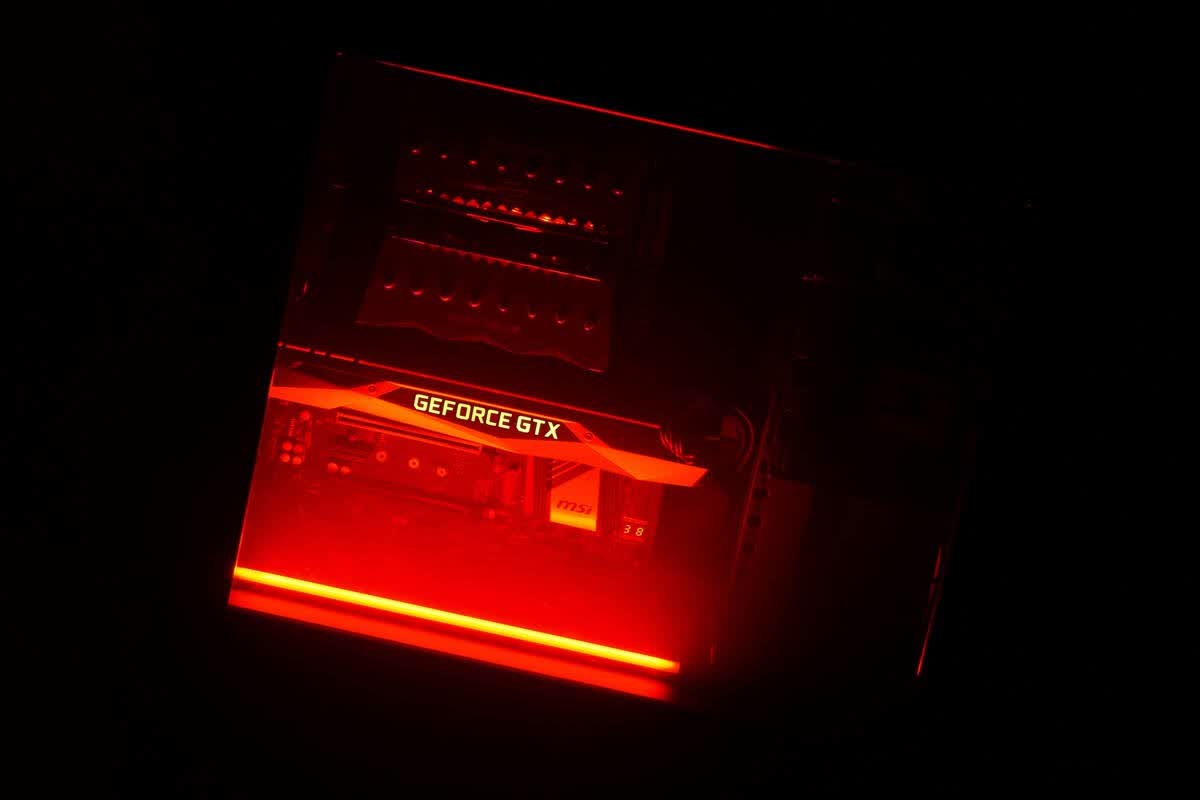

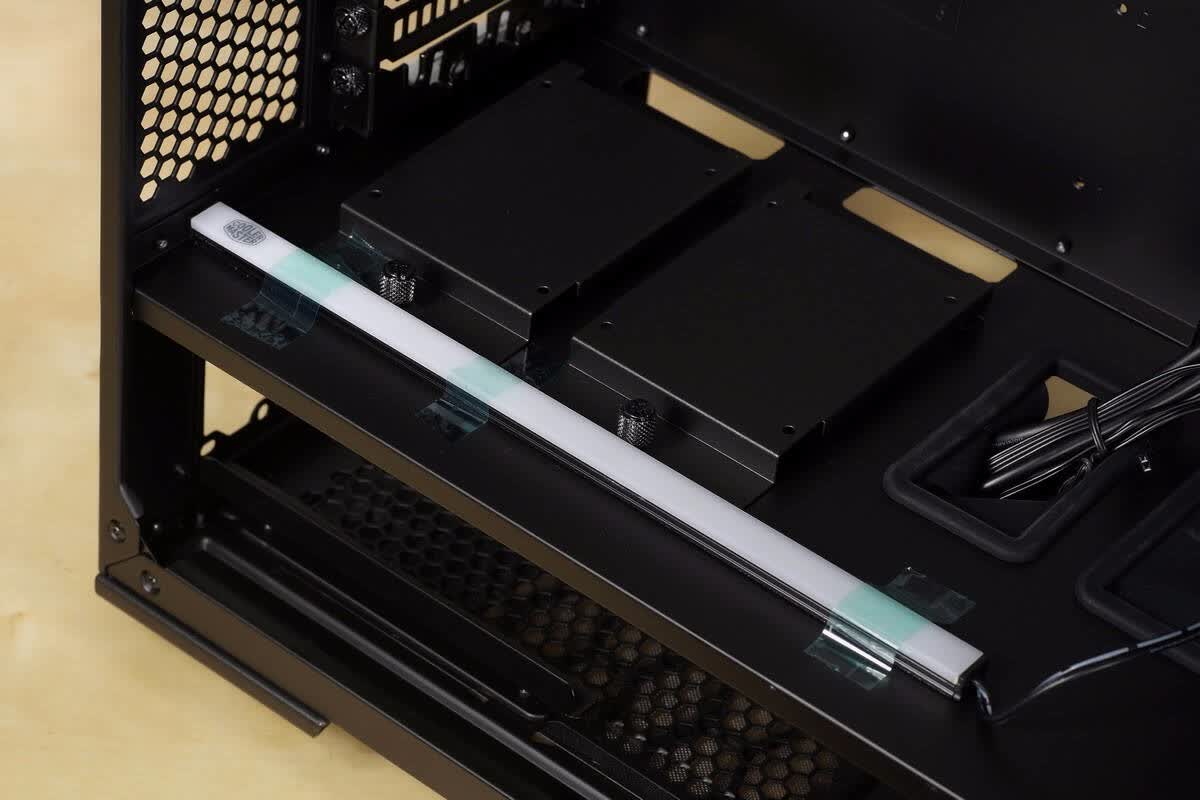

电源罩上有2个2.5"SSD托架，手拧螺丝免工具设计，前面还有1个额外附送的灯条，灯条采用磁吸式固定，所以也能放到其他想要的位置上，背光有常亮和呼吸两种模式，但是亮度太高啦。

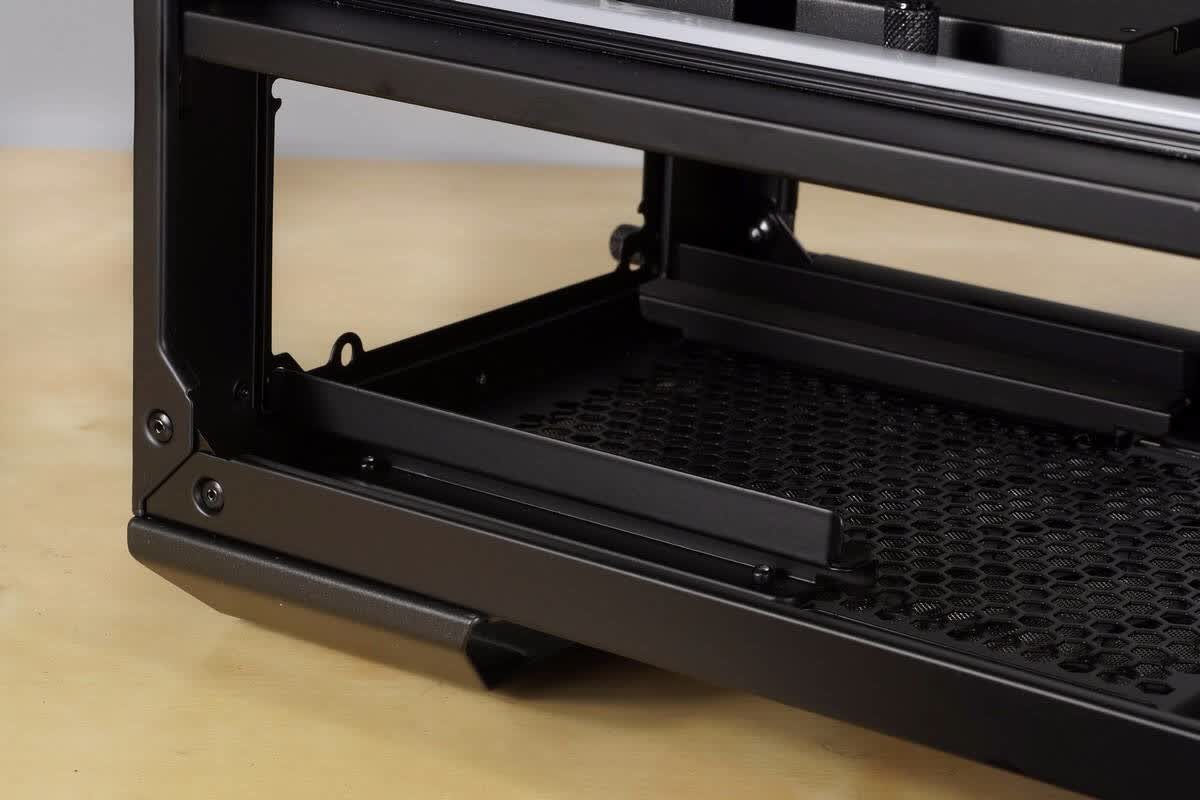

电源位设有两条帮助固定的导轨支架。

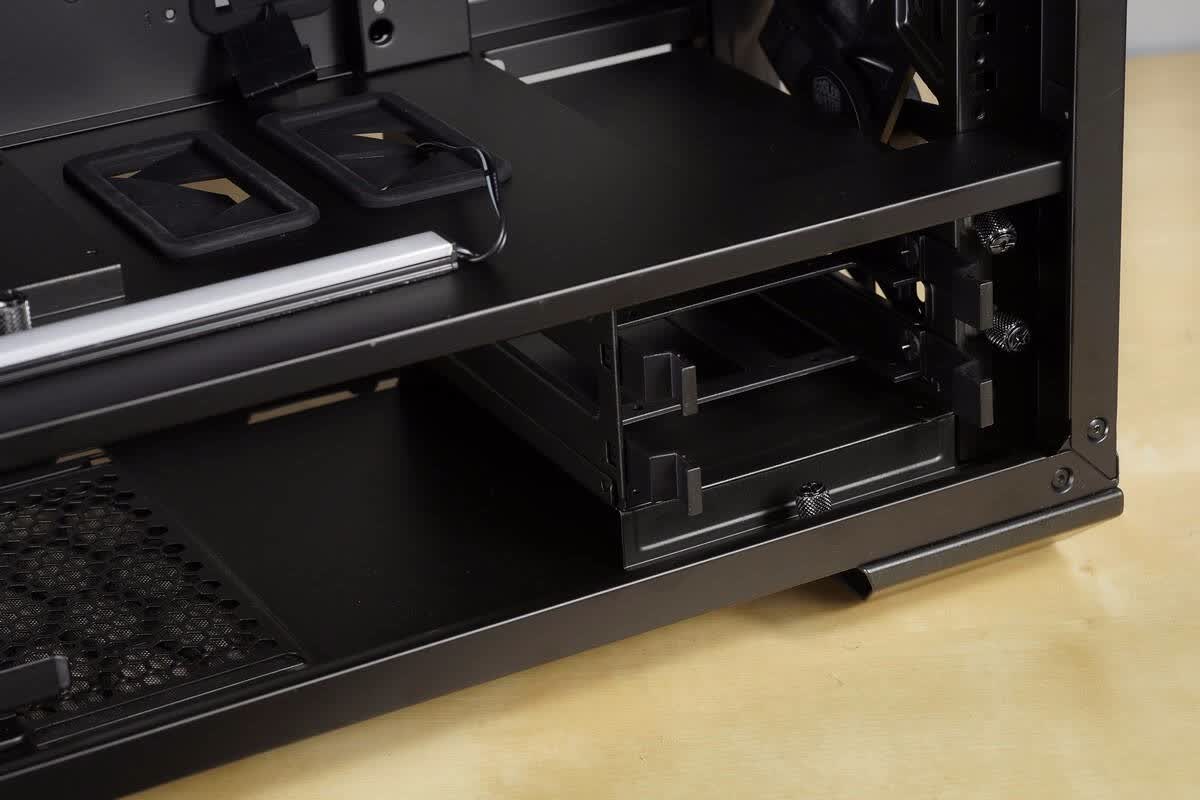

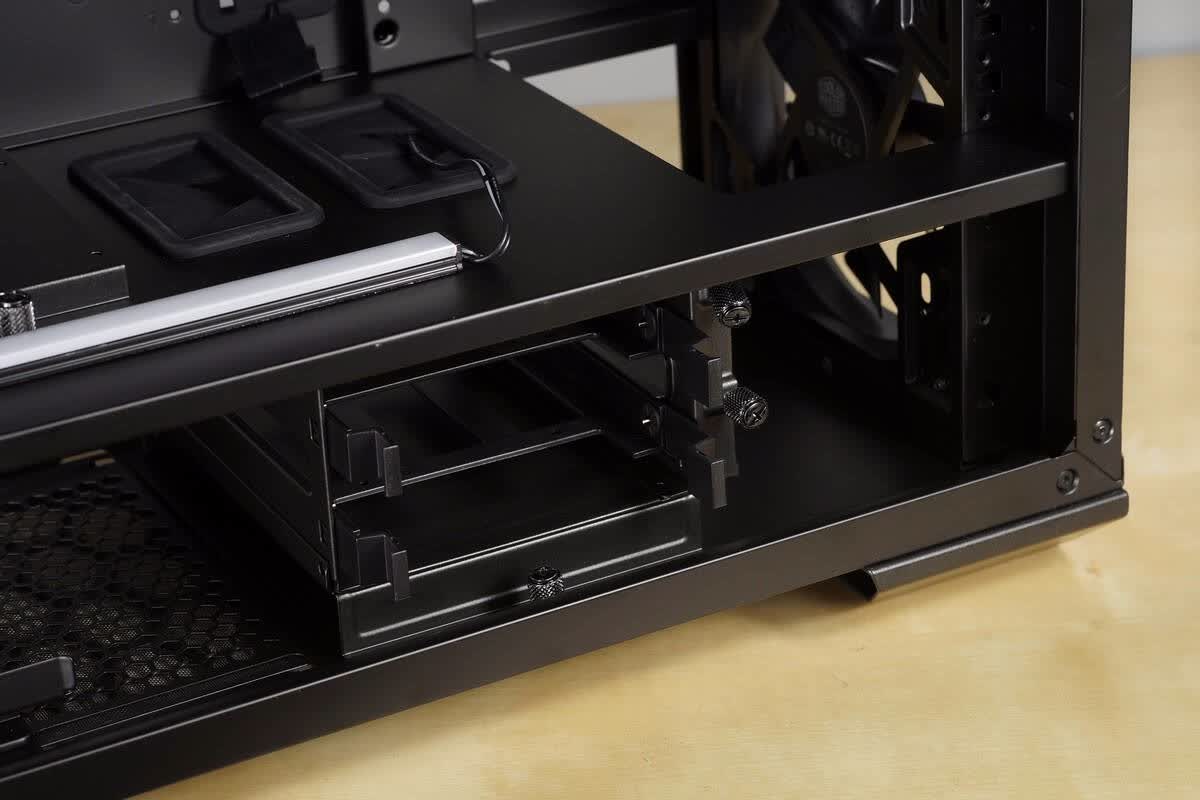

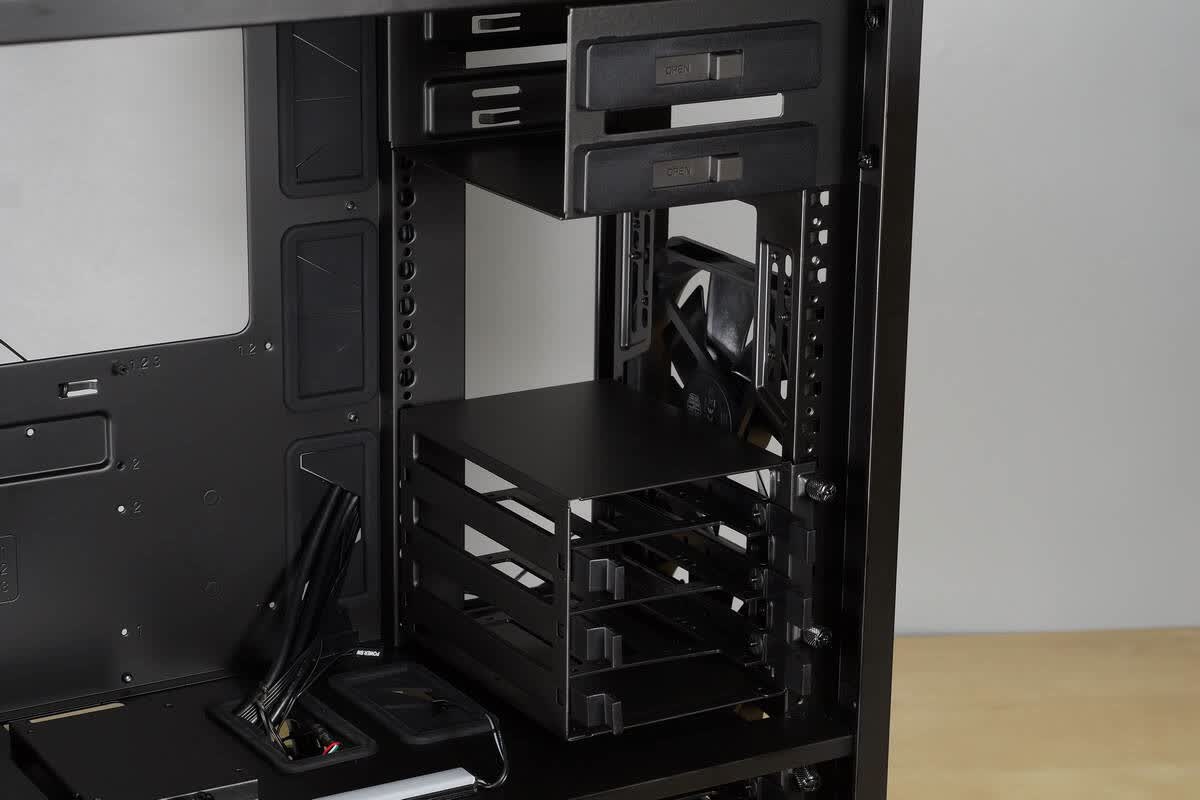

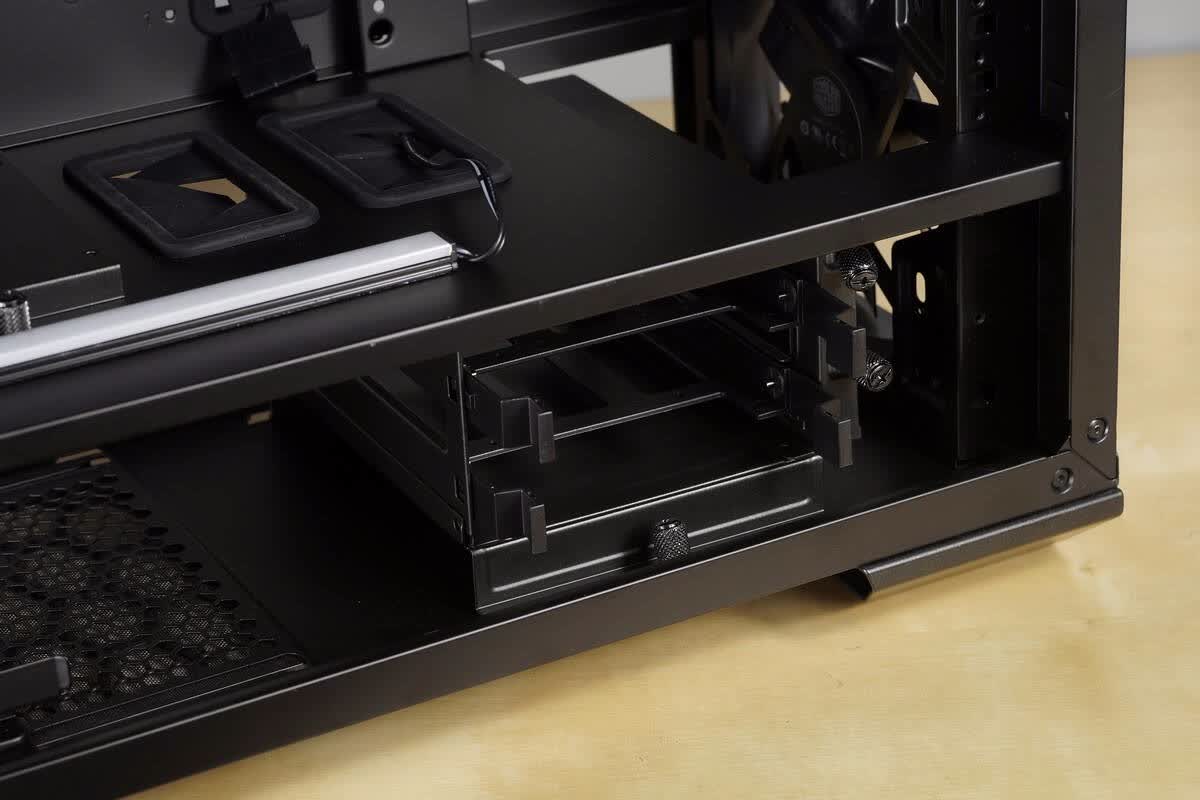

下方的2×3.5"硬盘笼还能左右调整3处位置，巧妙解决安装冷排后硬盘位不足的难题，设计师绝对脑洞大开。

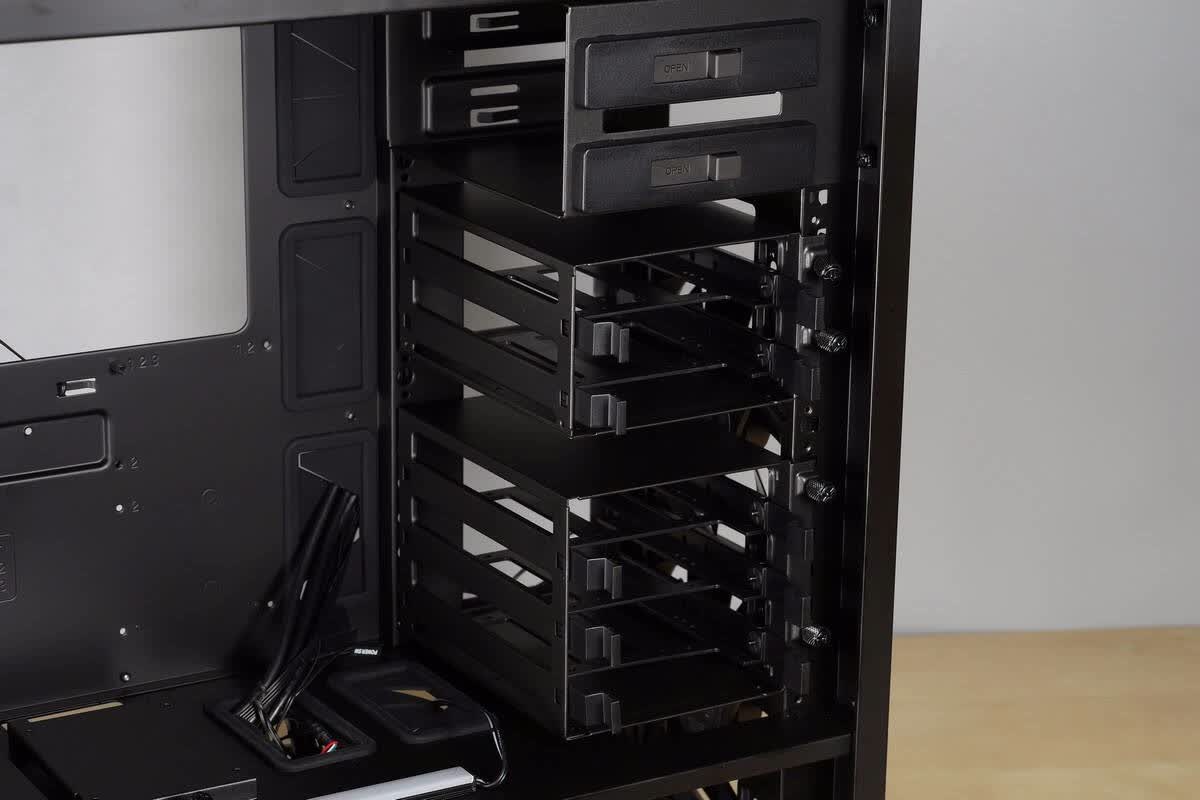

右边的存储区域，默认标配3个支架，上方是古老的2×5.25"光驱支架，中间是3×3.5"硬盘笼支架，最下方即电源罩隔板下还有一个2×3.5"硬盘笼，全部金属制成，当中空置的地方可选配扩展硬盘笼。

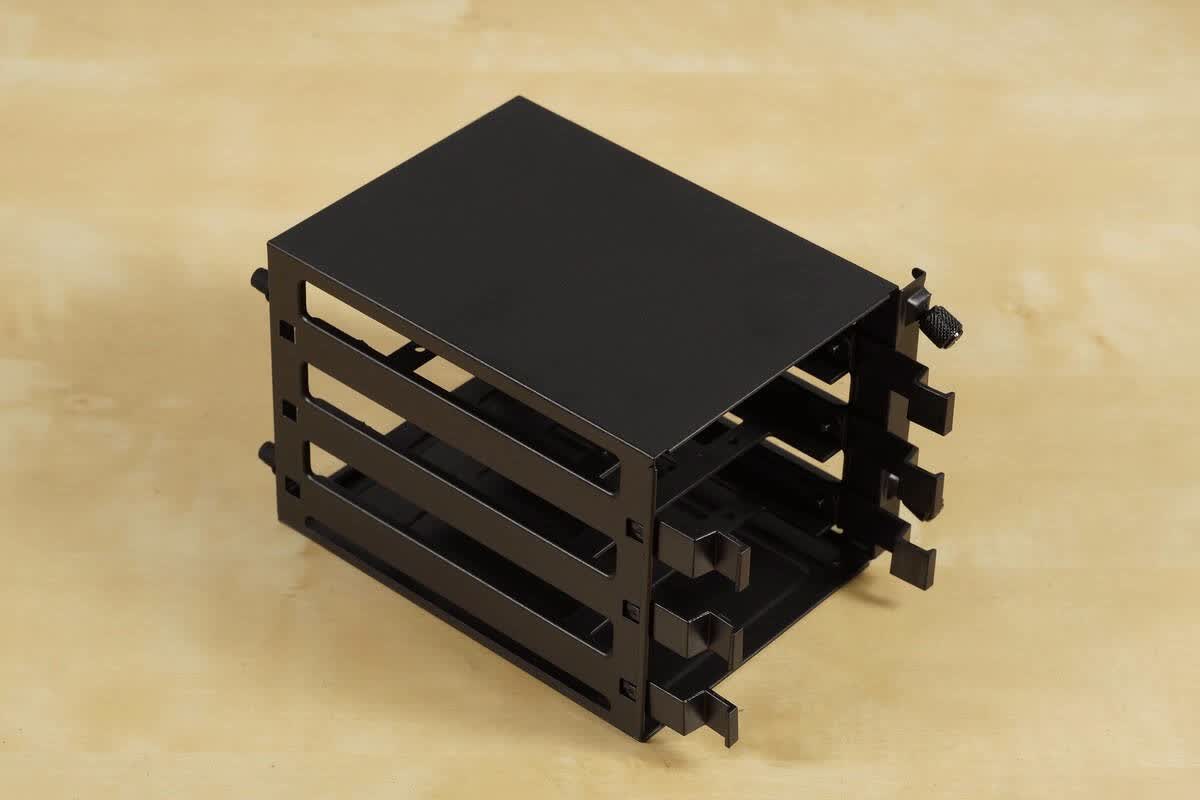

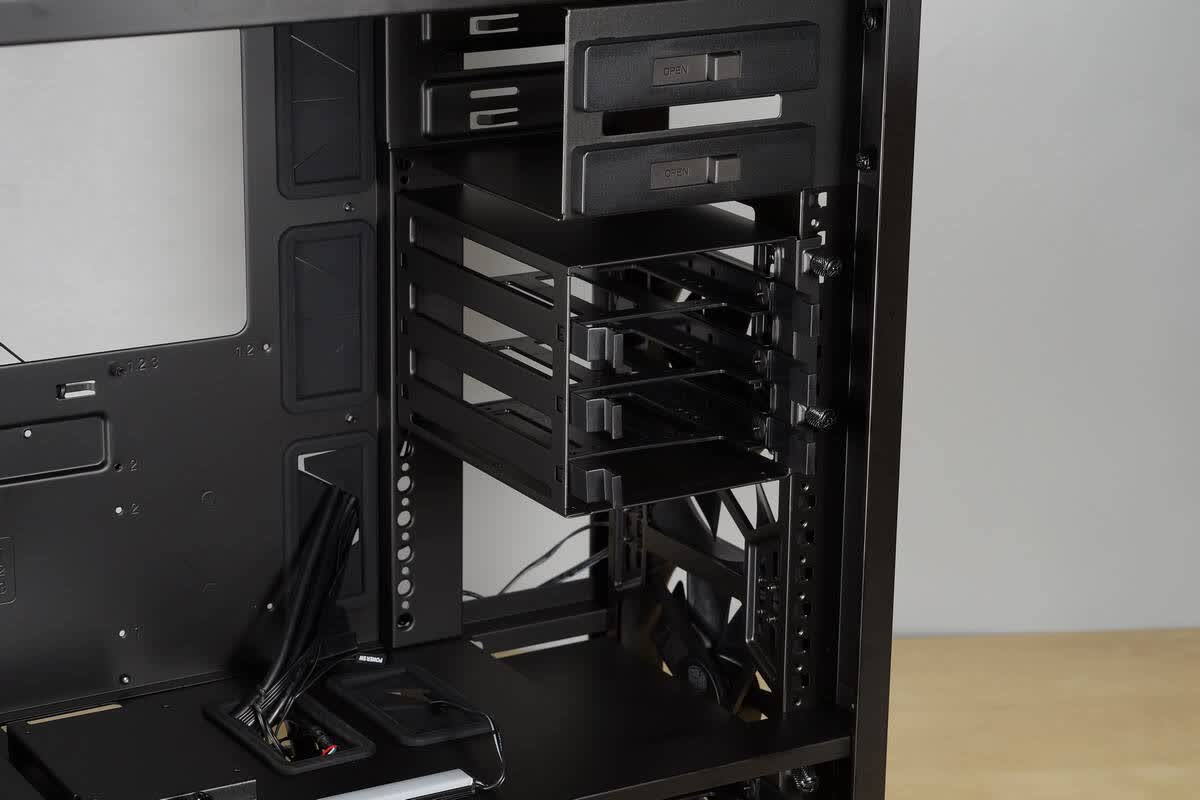

硬盘笼通过2个手拧螺丝和2个定位柱（注意钢板戳了一排圆孔）固定，玩家可根据显卡长度或散热需要自由调整上下位置。

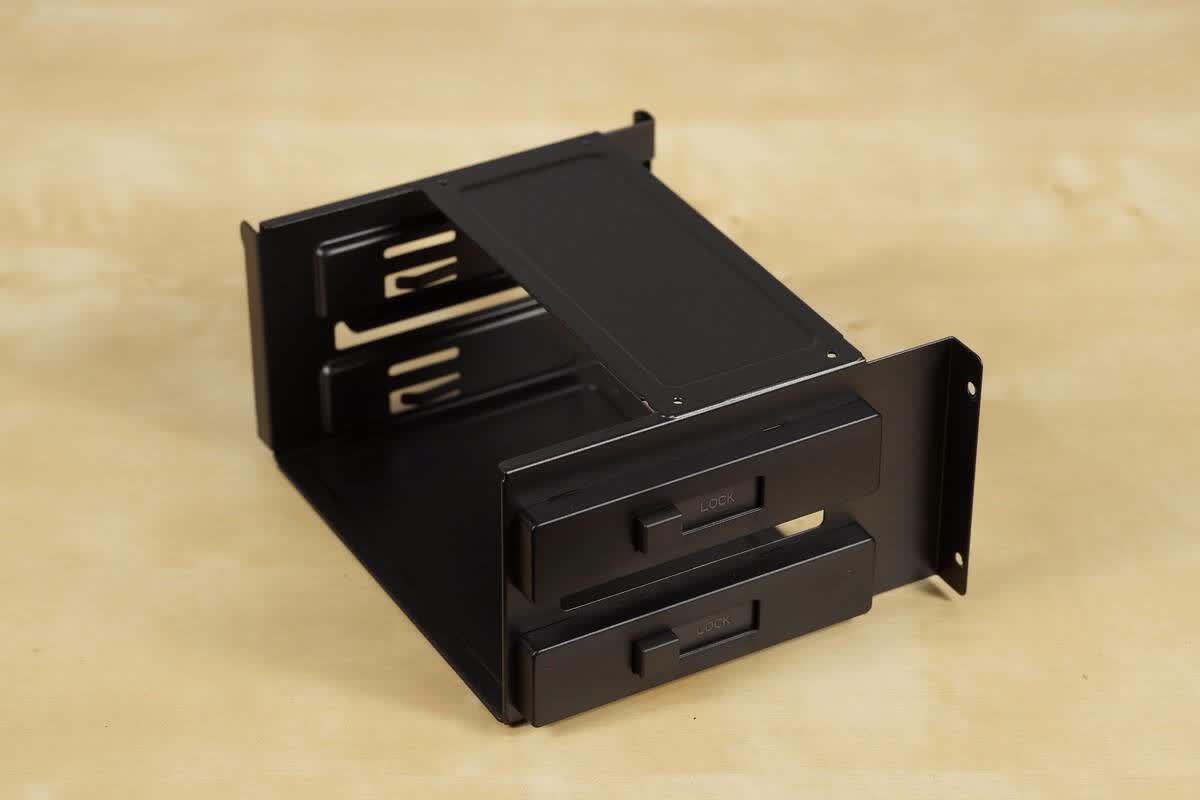

底下的2×3.5"硬盘笼也能移上来，另外说一句5.25"光驱支架同样可拆，但不是免工具的，并且能替换成3.5"硬盘笼。

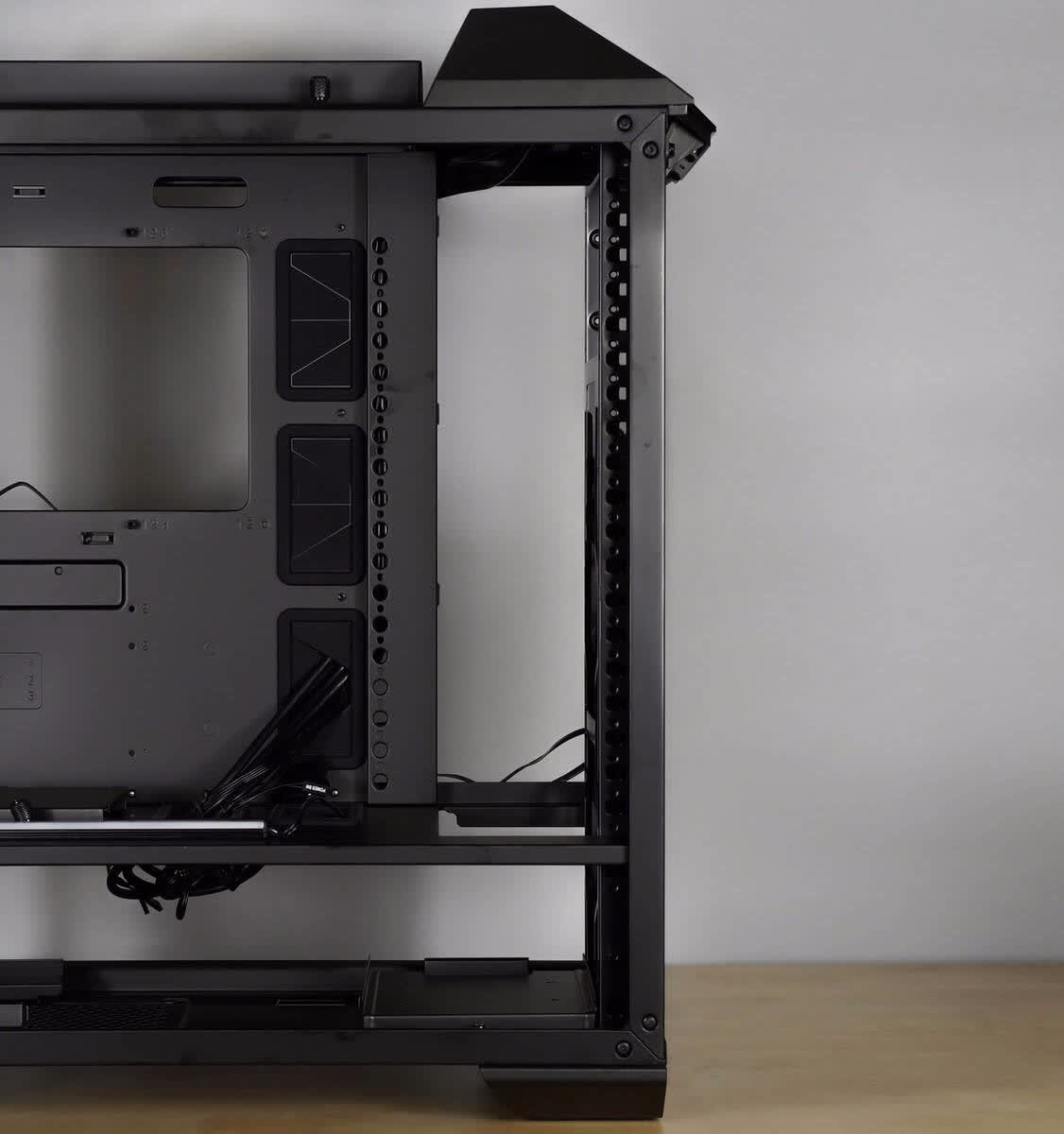

拆掉所有的光驱、硬盘支架后，从上到下宽敞无比，对水冷设备的支持度大大提升，据说支持360尺寸60mm厚度的超强水冷排，再次强调听人说的，我没那么高端的设备测试。

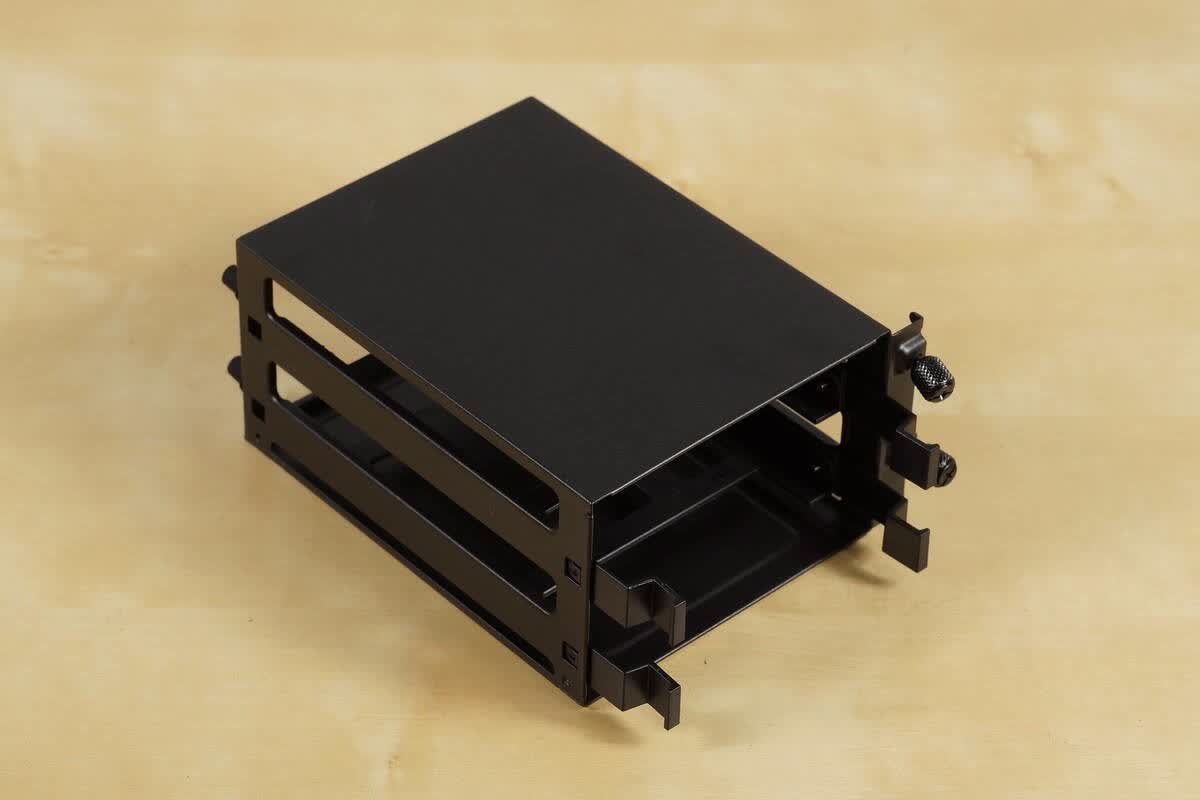

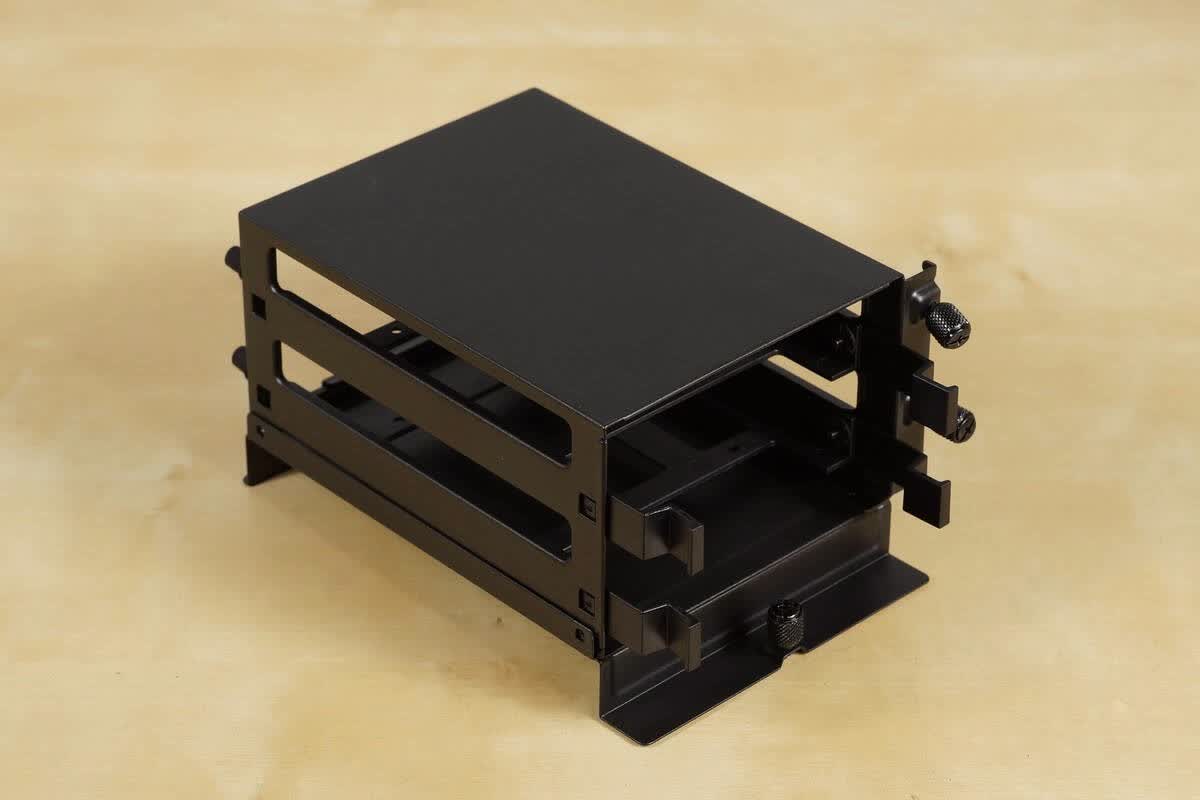

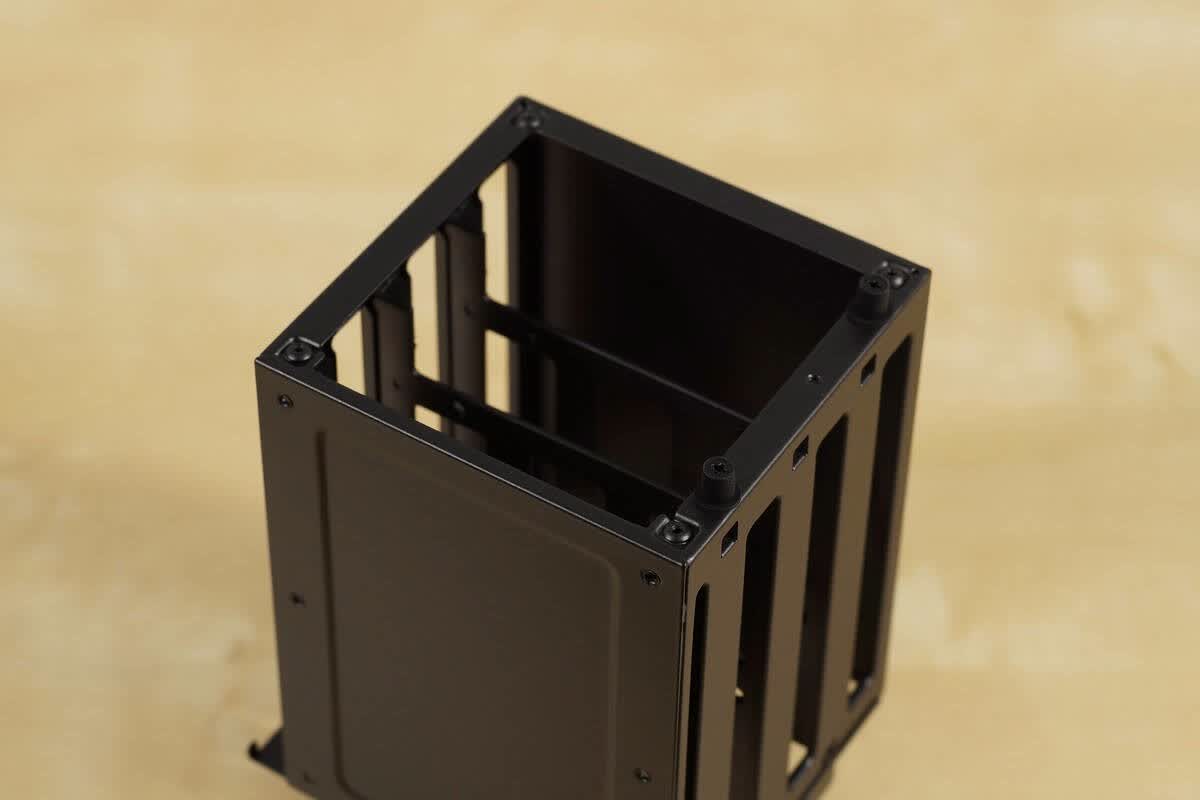

2×3.5"硬盘笼支架。

左右调整位置时手拧螺丝就没有用了，主要靠下面的辅助托架固定。

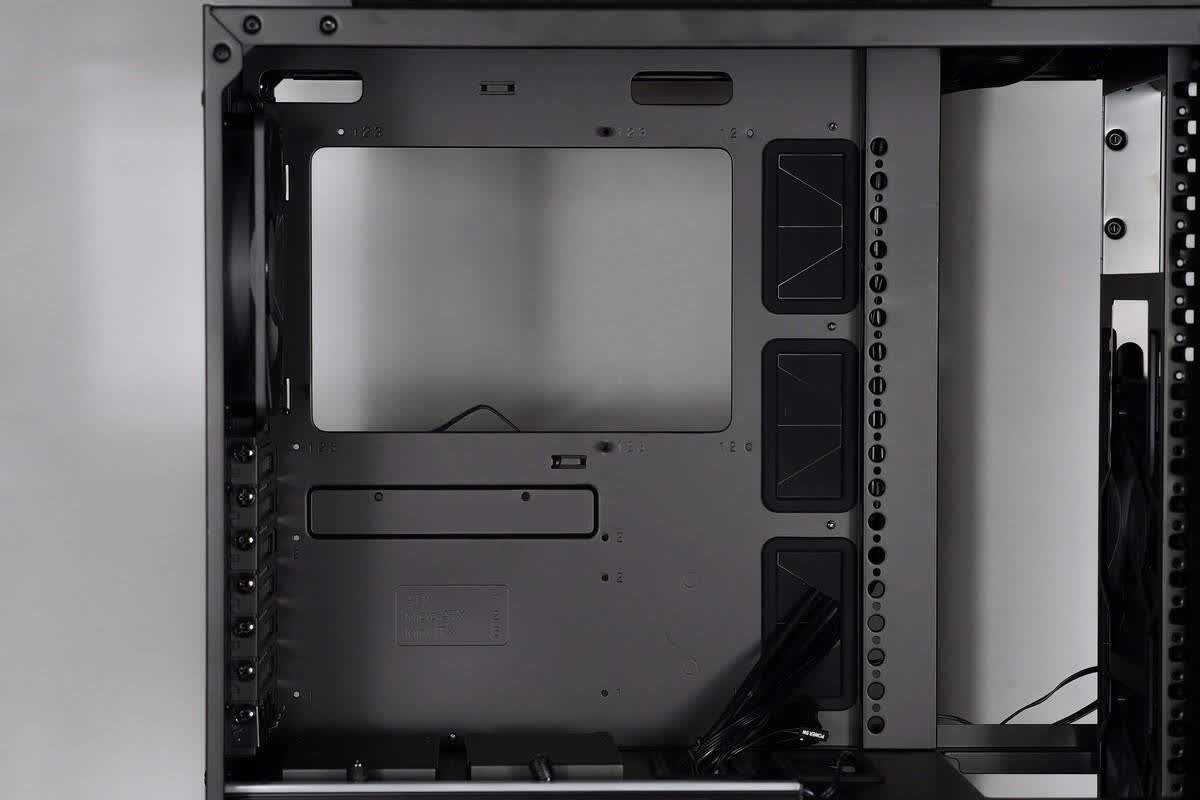

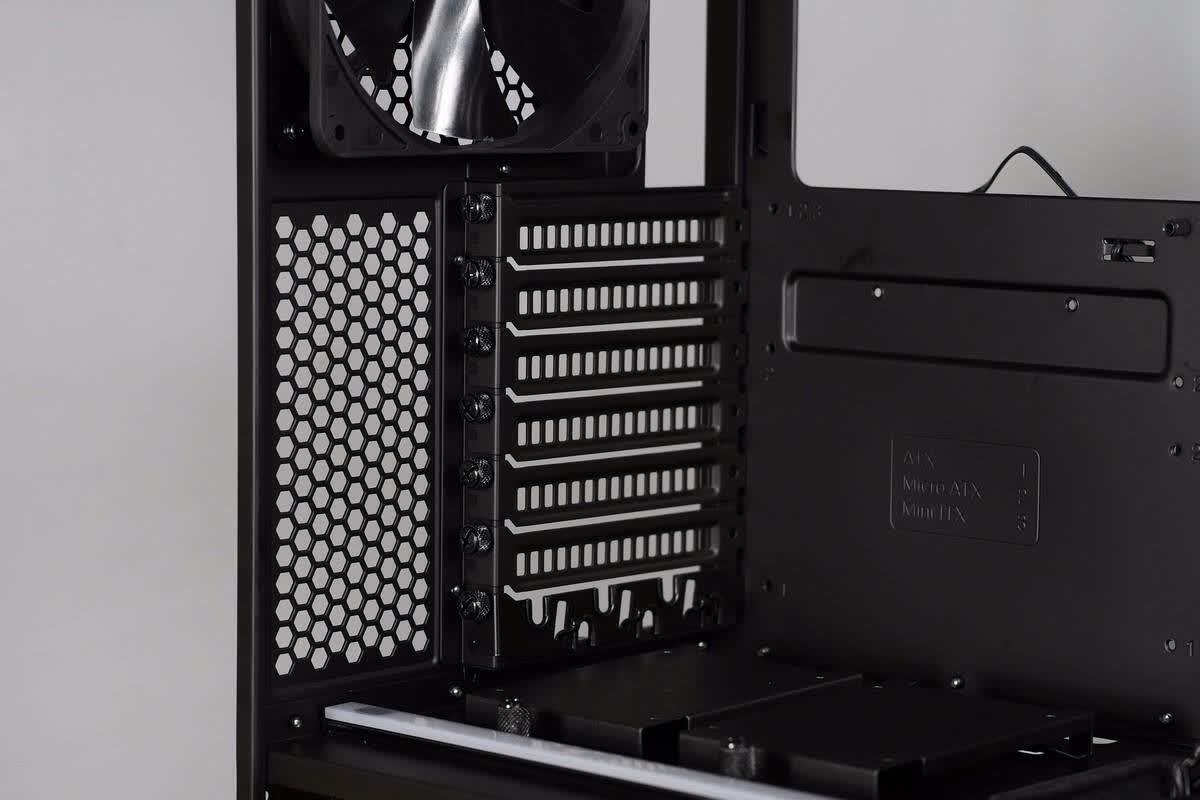

主板安装区域，钢印支持的三种主流主板尺寸ATX、M-ATX、ITX，并在螺丝孔位上打了提示标记，特别表扬的一个细节，MasterCase Maker5设计了2个帮助主板定位的螺柱，我经常碰到主板难以装上去，螺丝孔不对位的情况，这个细节可是帮了大忙。

PCI挡板的固定螺丝只是普通的手拧螺丝。

容易被忽视的一个细节，最底下的PCI挡板造型特殊，能起到固定键鼠线、耳机线的用途。

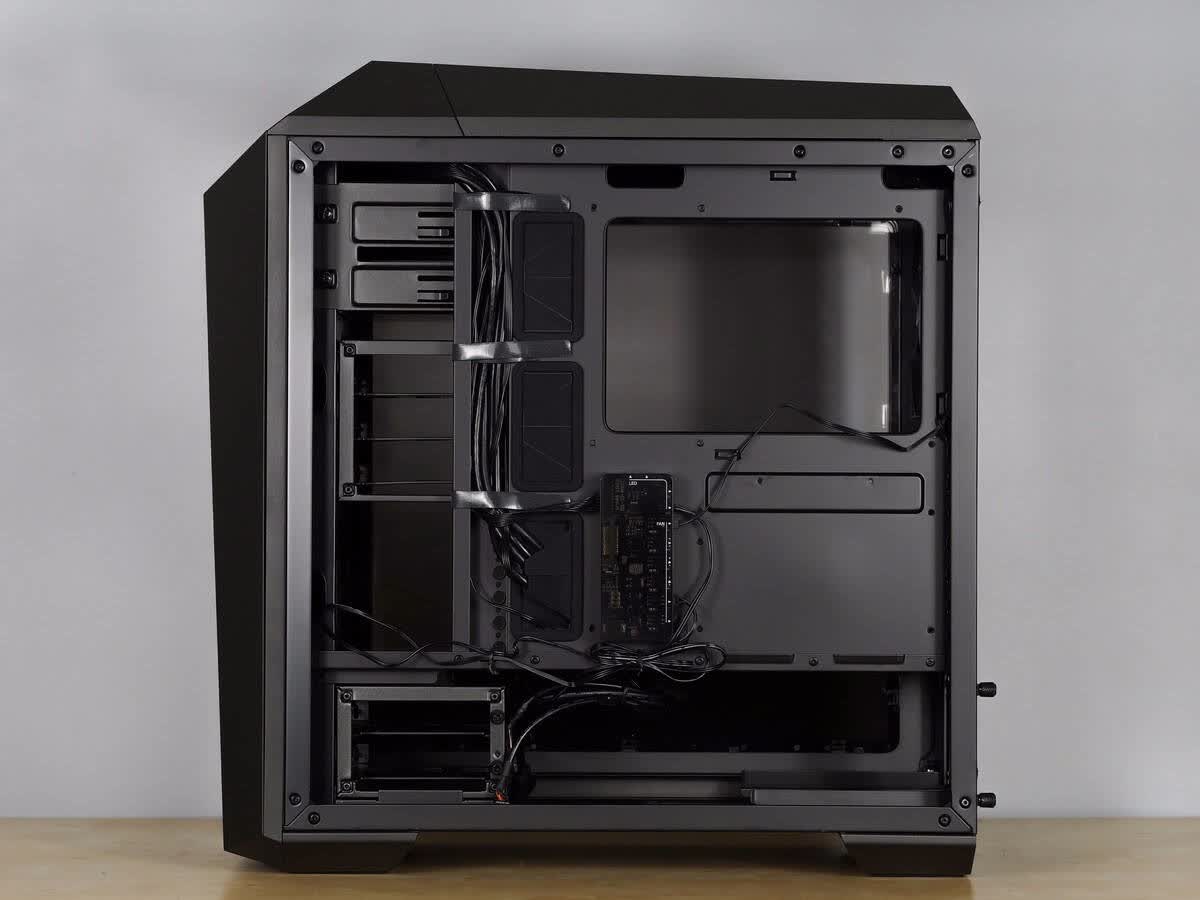

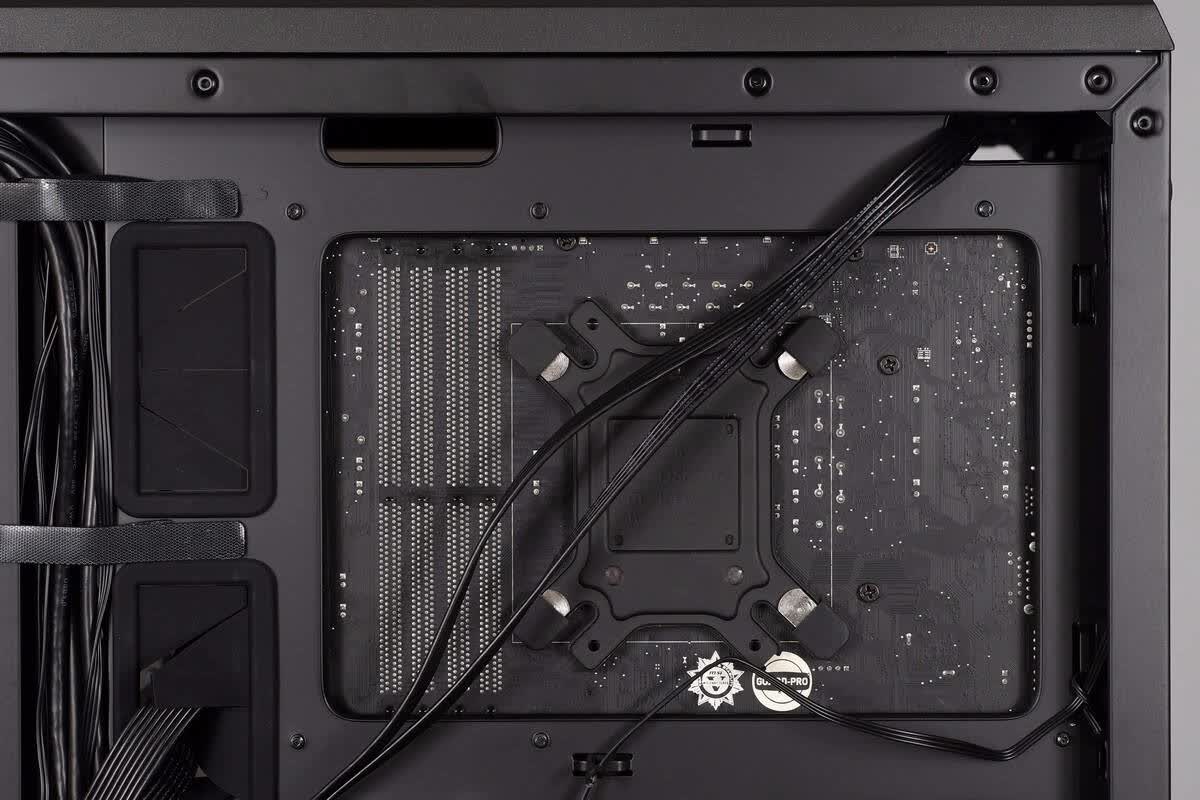

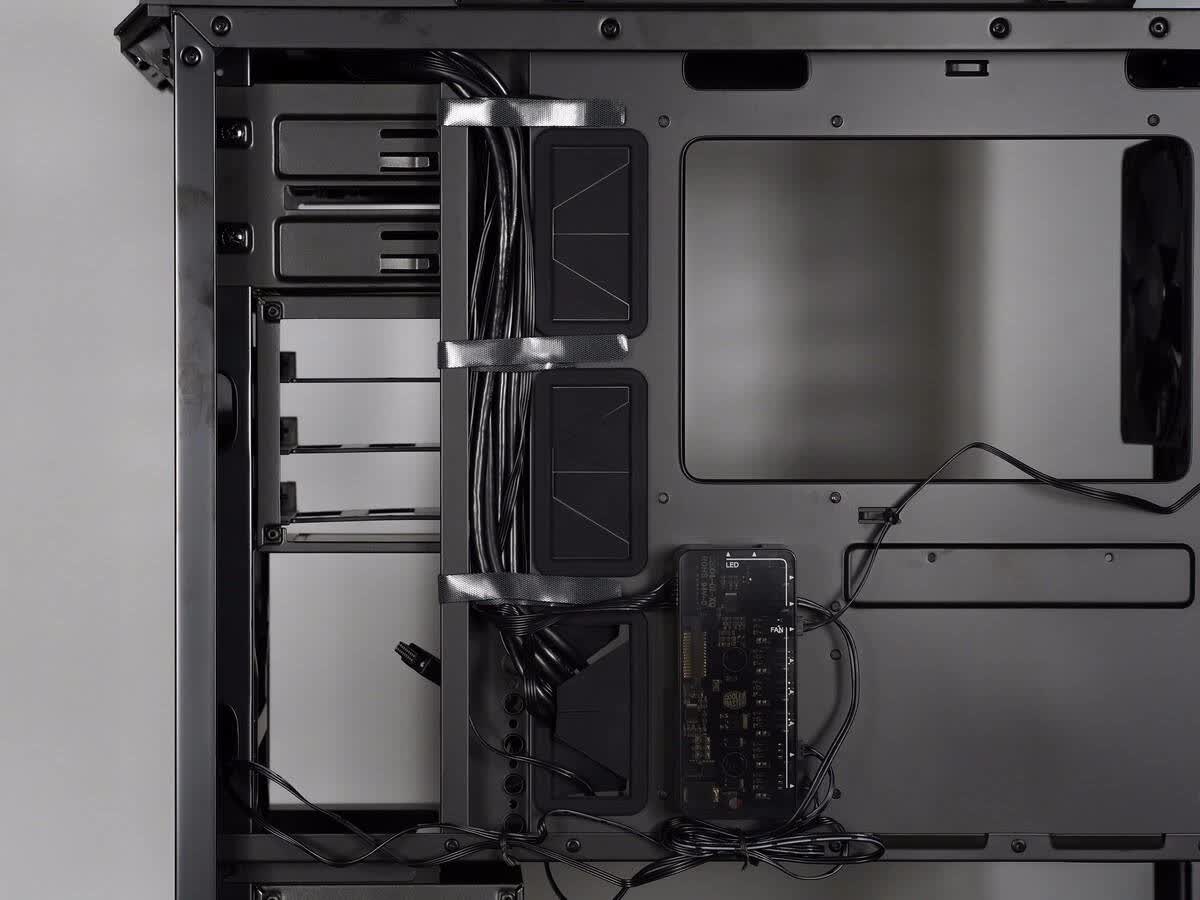

再来看看机箱背板上有哪些细节设计，3个魔术理线带，这个设计不起眼但很实用，之前我在追风者机箱就体验过，可重复使用，能将电源线材绑得死死的，比一次性的线扣好用。

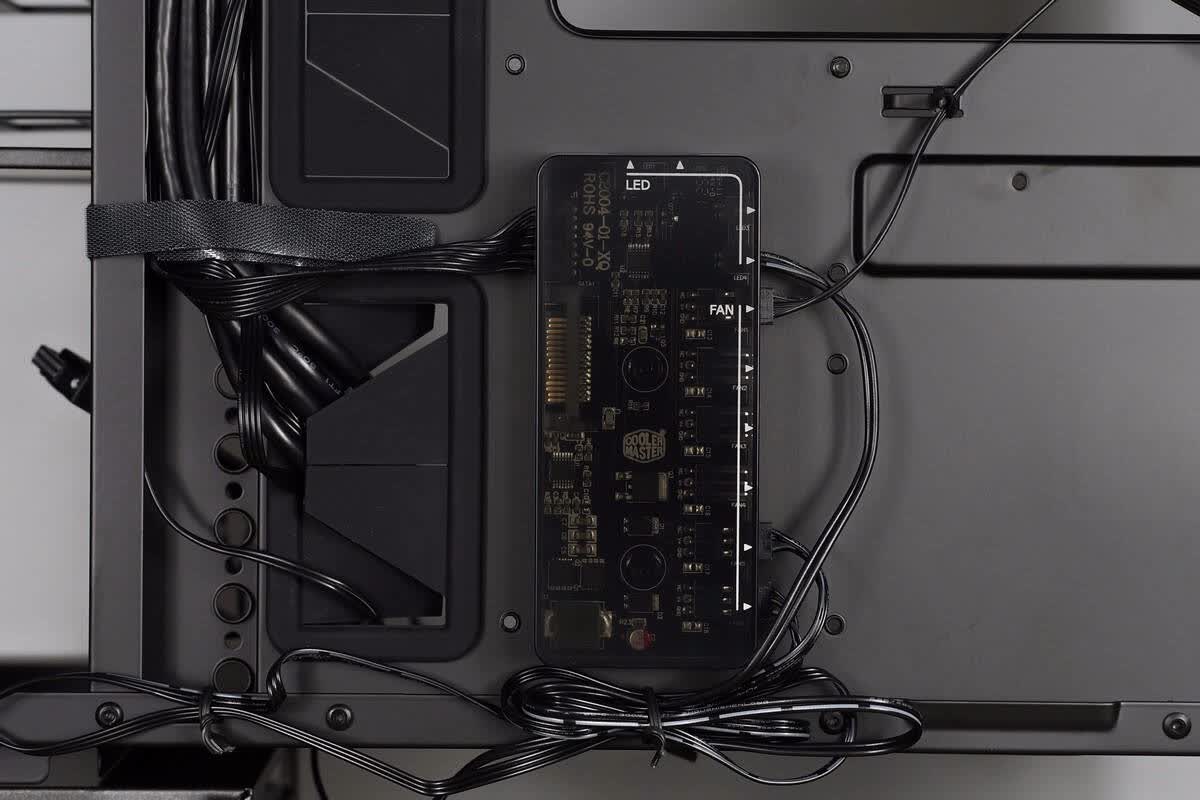

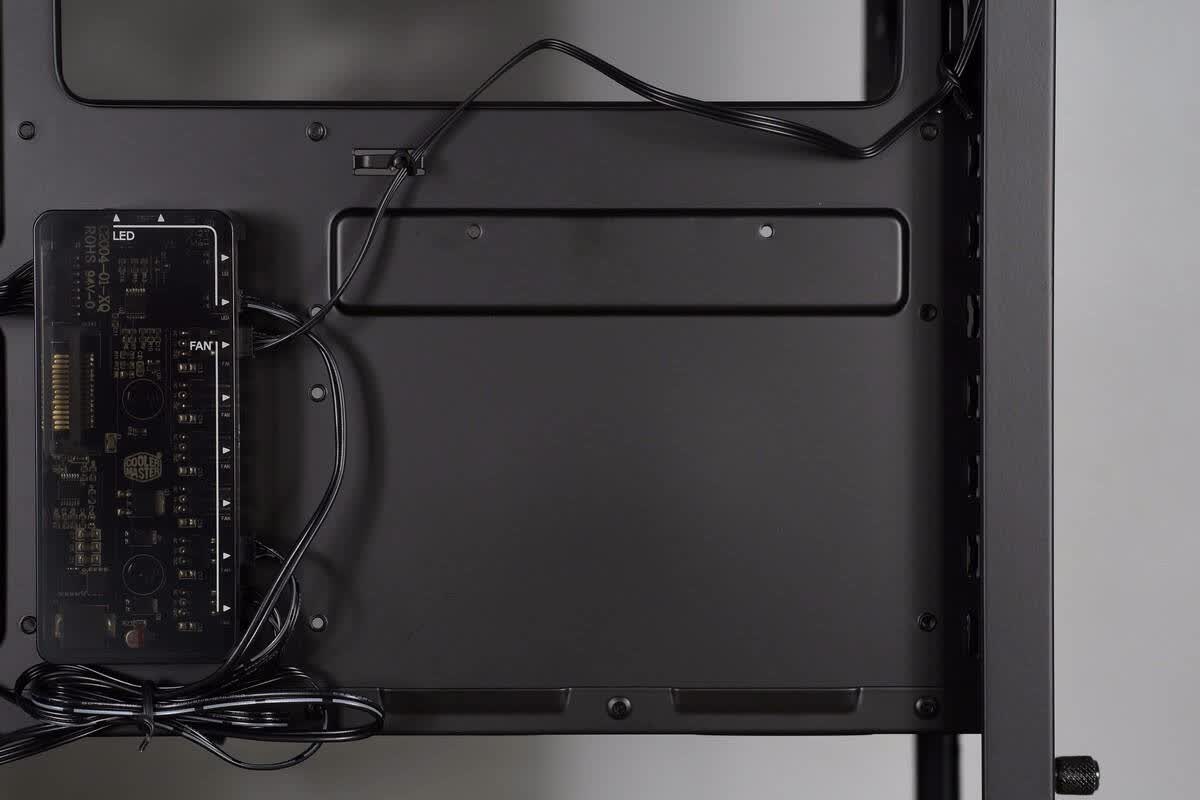

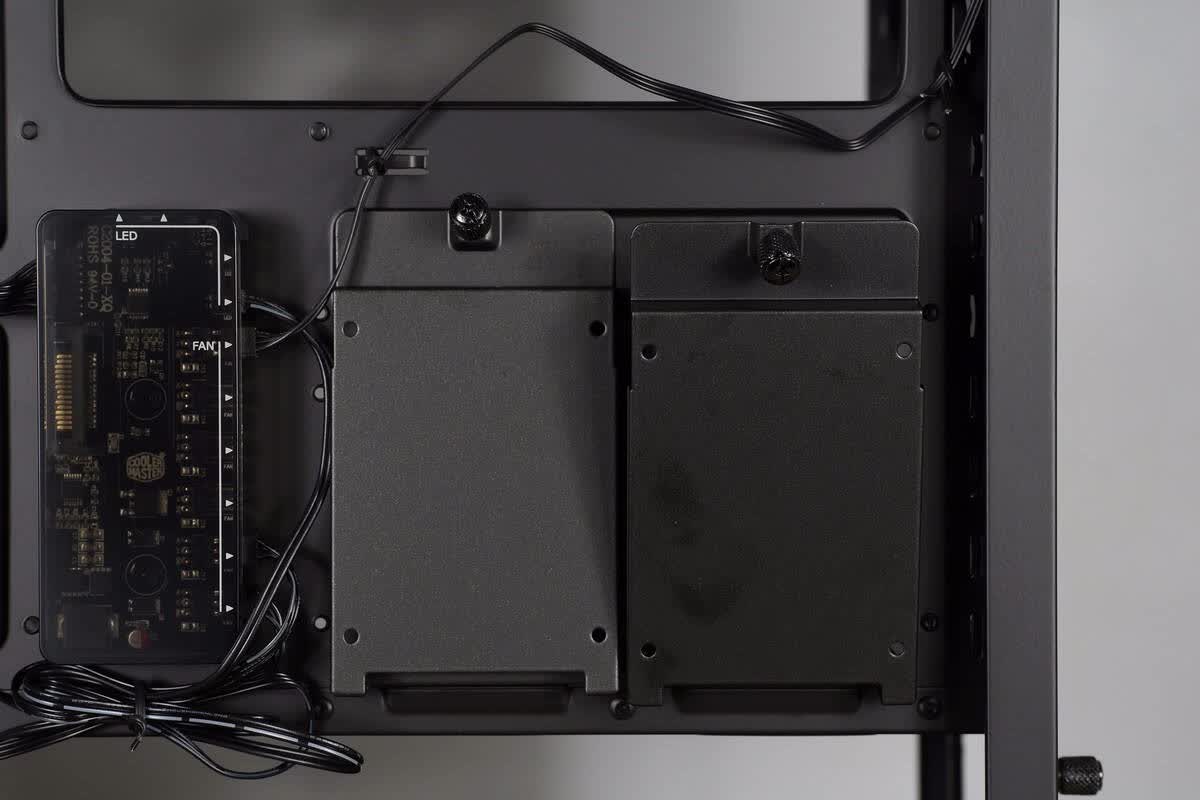

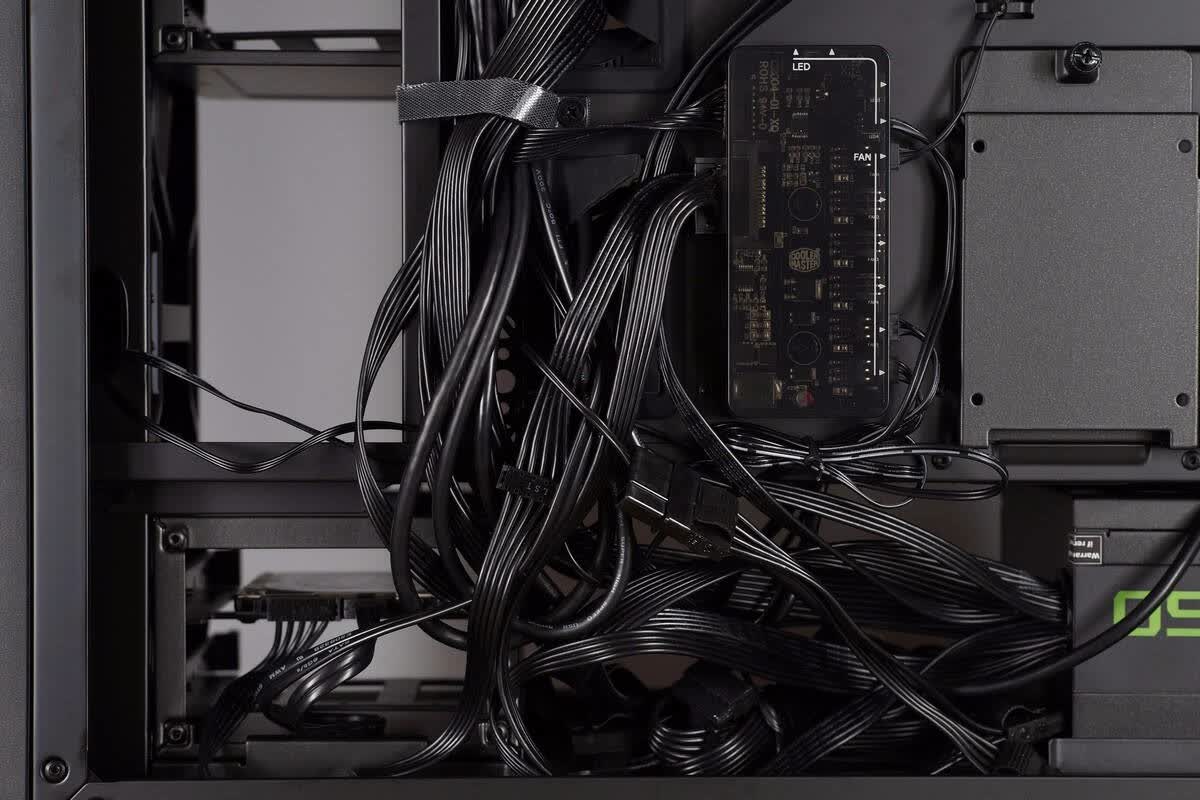

LED&风扇控制器，支持6个风扇和4组LED灯条，常用的3pin/4pin风扇都能接入，注意机箱默认已占掉3个风扇接口。

背板上的2个SSD固态硬盘位，与前面电源罩上的托架通用。

安装步骤不一一拍照了，酷冷MasterCase Maker5空间宽敞，对于硬件支持度非常友好，安装时除了翻转比较吃力(机箱太重)，我没有碰到硬件打架、接线长度不够或安装不便等情况，总之很顺利。

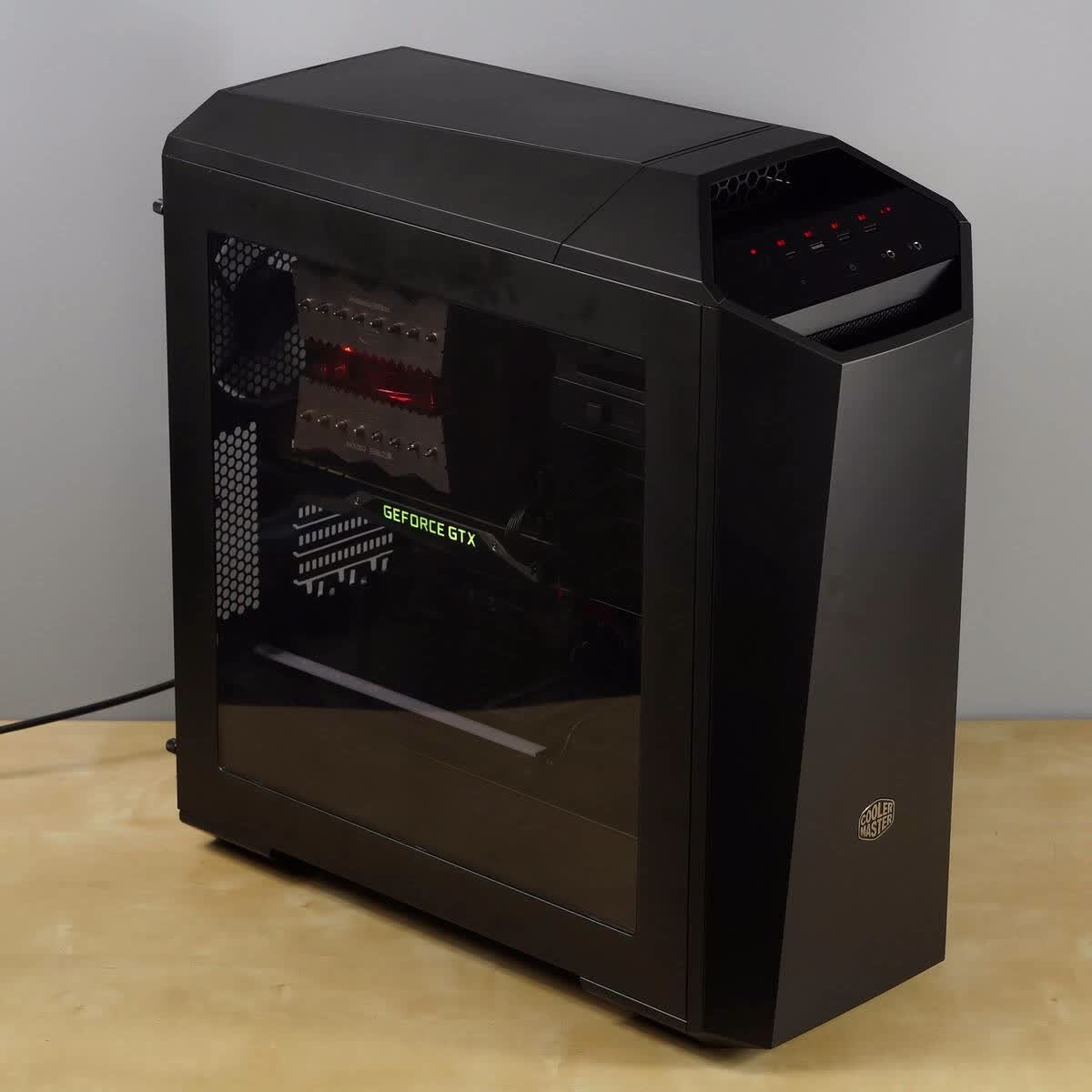

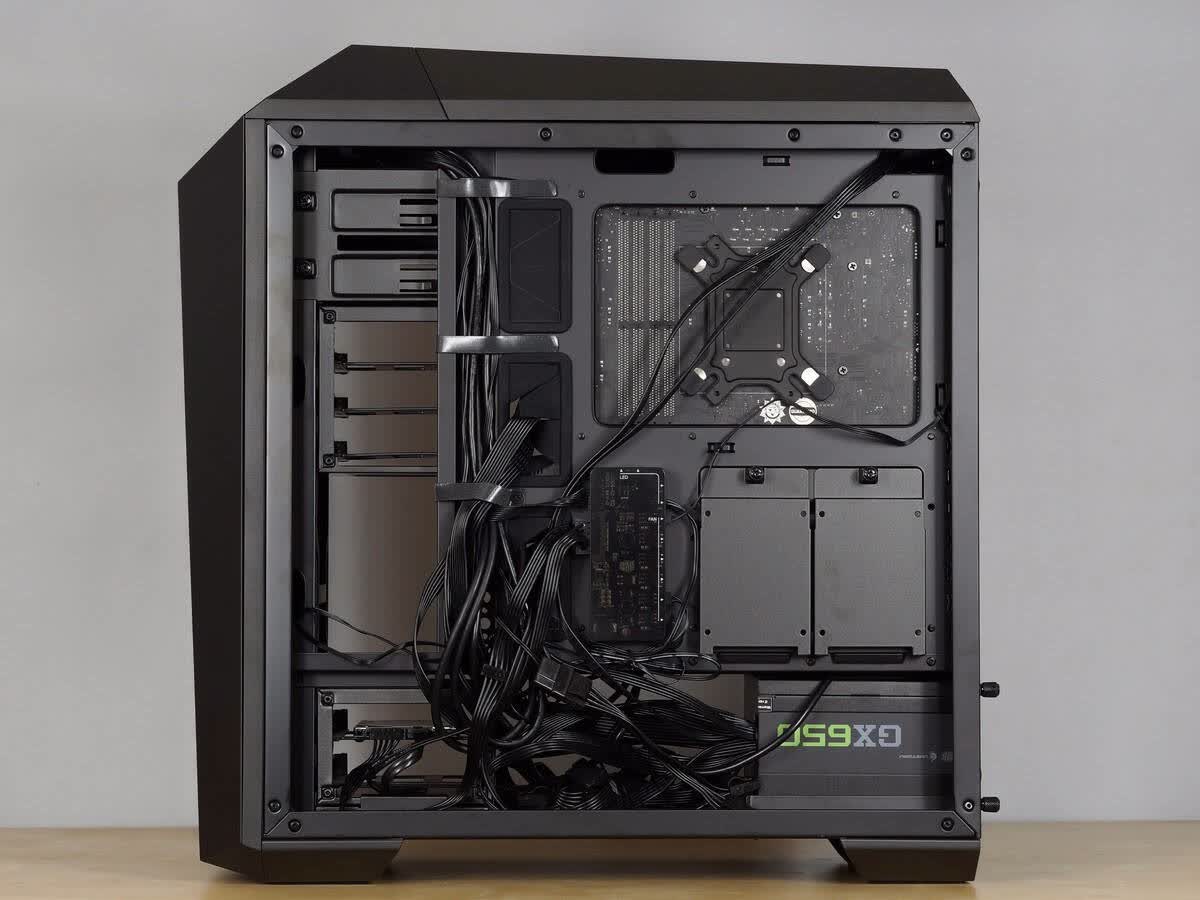

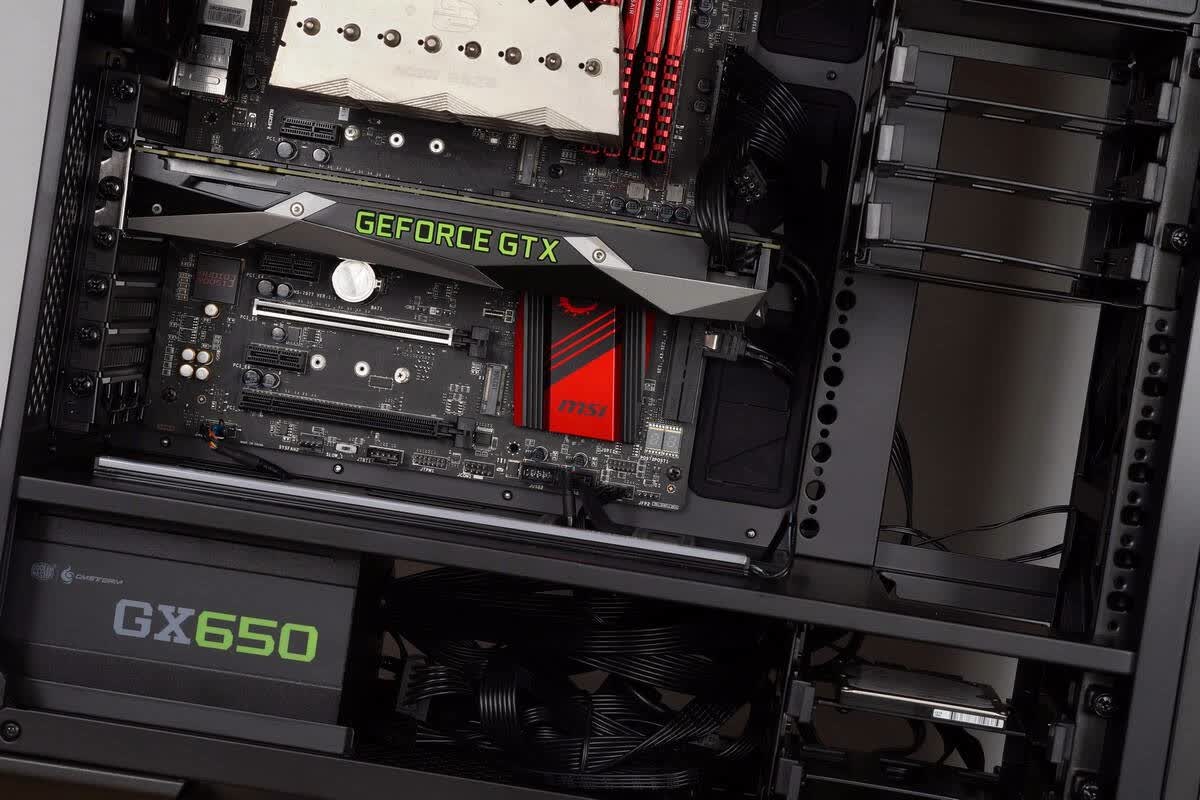

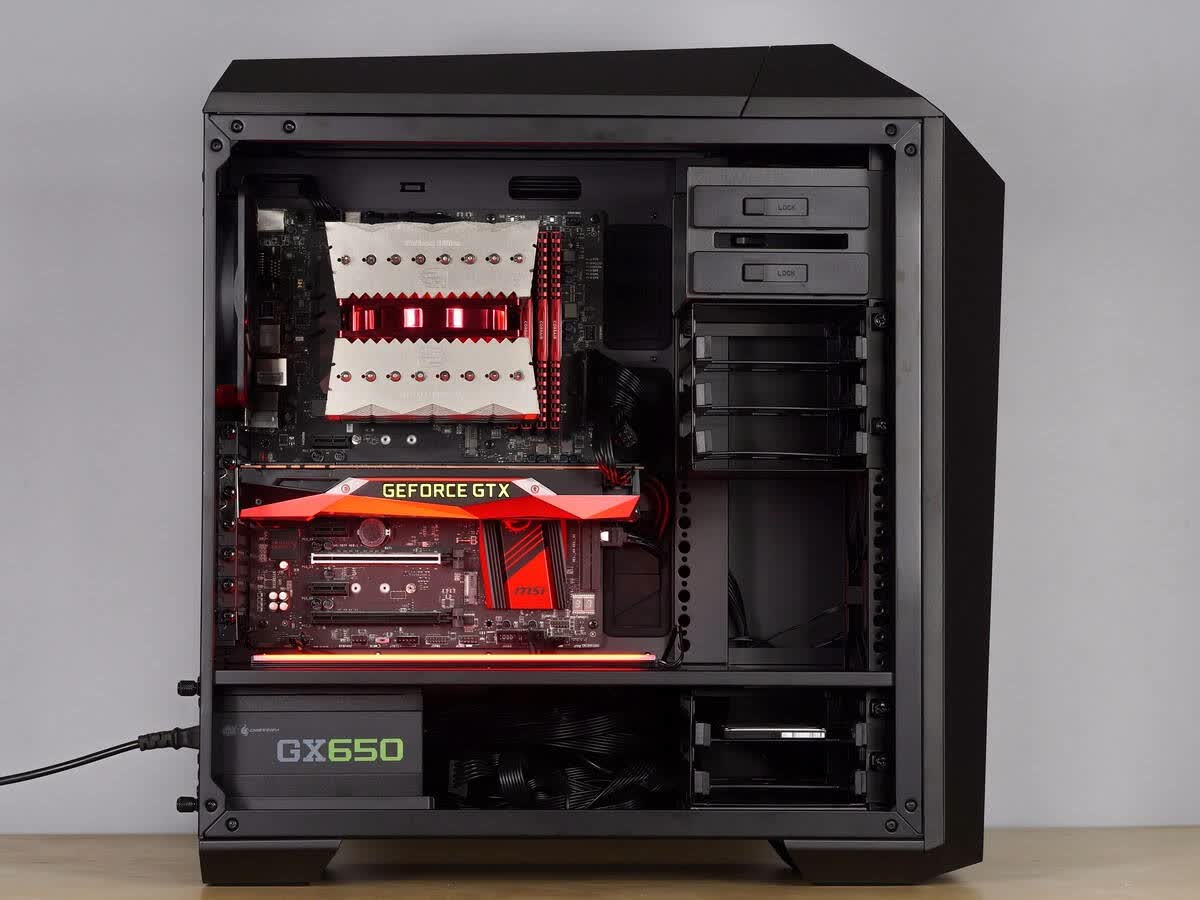

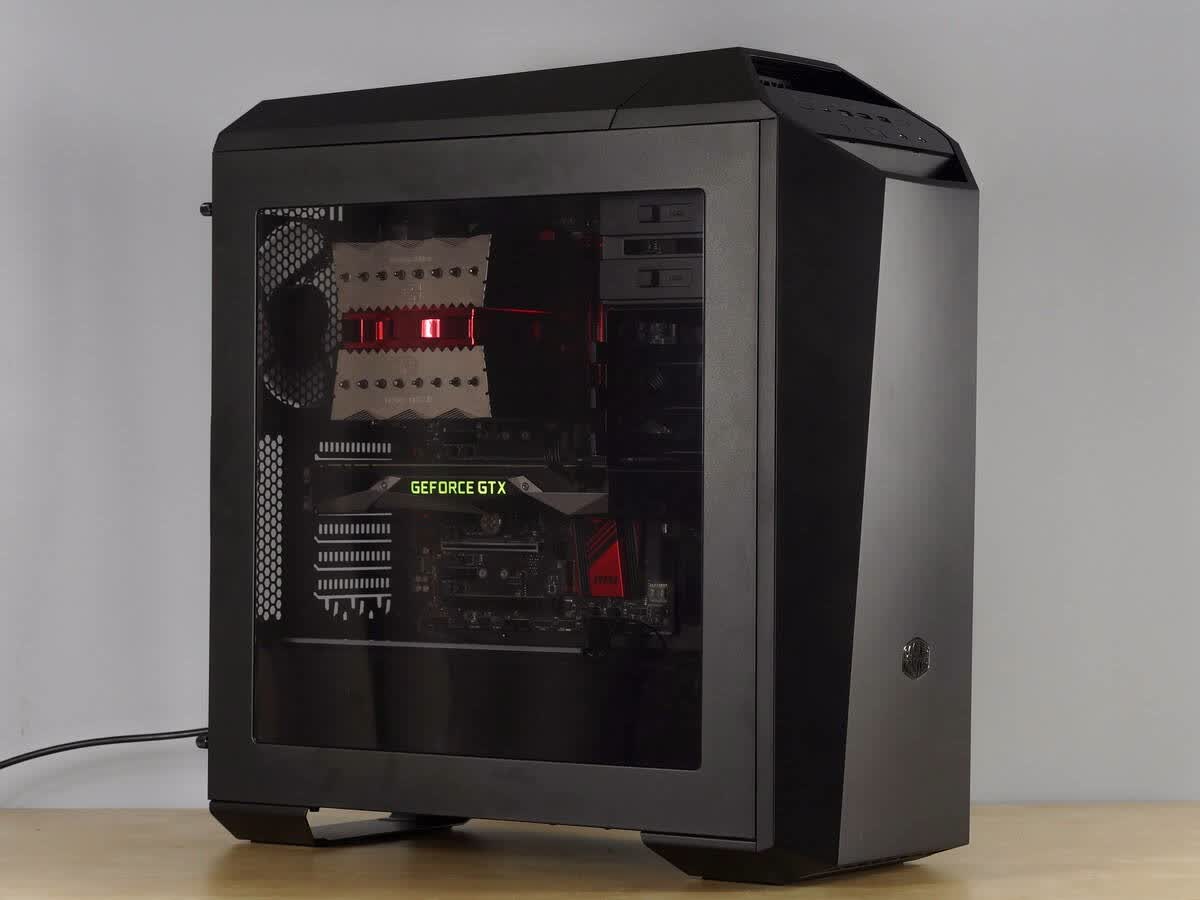

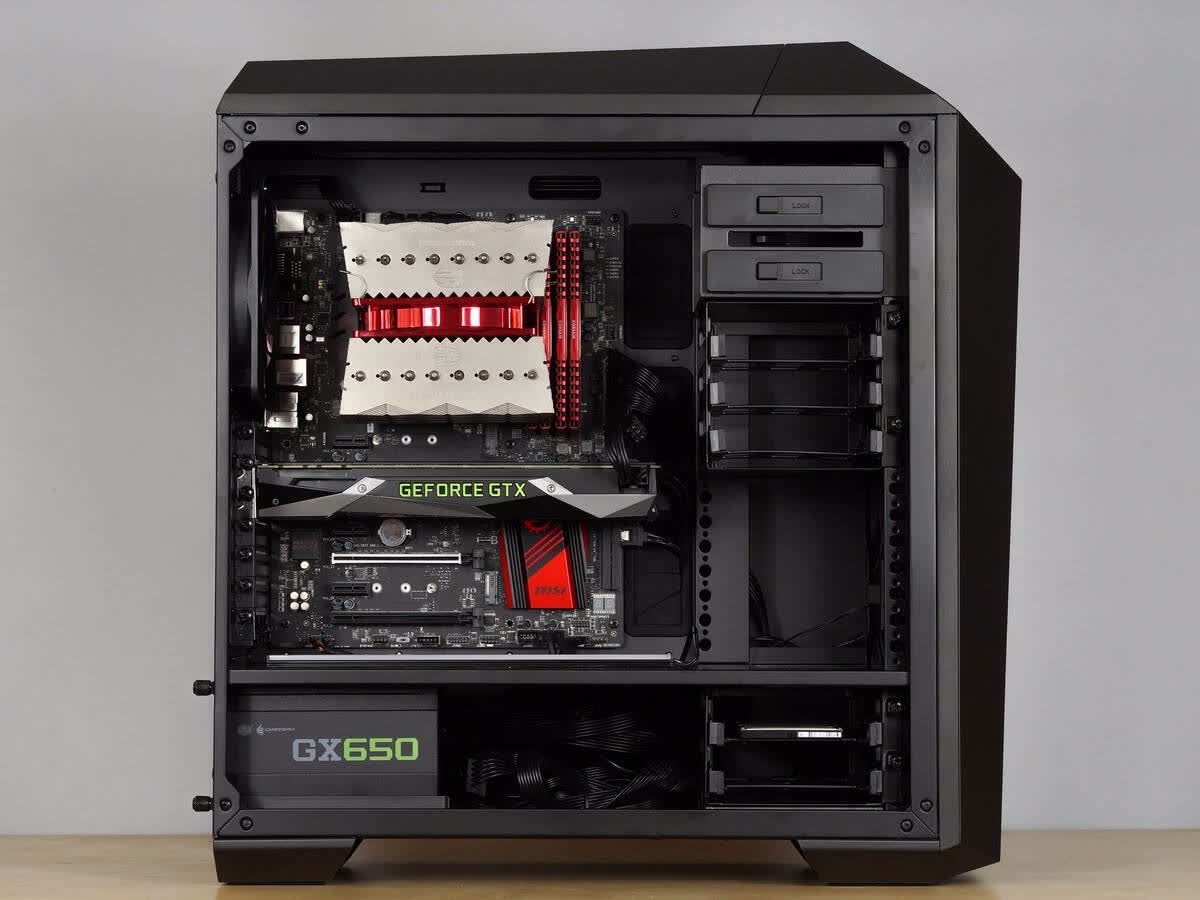

酷冷MasterCase Maker5装机效果一览，正面极为简洁，而且CPU散热器、显卡周围的空间还有不少余量，相信市面上所有中高端硬件都能装，背面么就比较凌乱了，GX650非模组也有一定影响，当然咱承认在理线方面没有天赋，不过背板隐藏设计不正是为此设计的吗。MasterCase Maker5机箱总的深度235mm，不算背板走线空间的30~40mm深度，正面还有190~200mm左右的深度空间，装机使用的九州风神阿萨辛双塔风冷，其高度为160mm，在所有散热器中的高度也算数一数二的了，图上看出远远没到MasterCase Maker5的侧板位置，实际还有30~40mm空间余量。

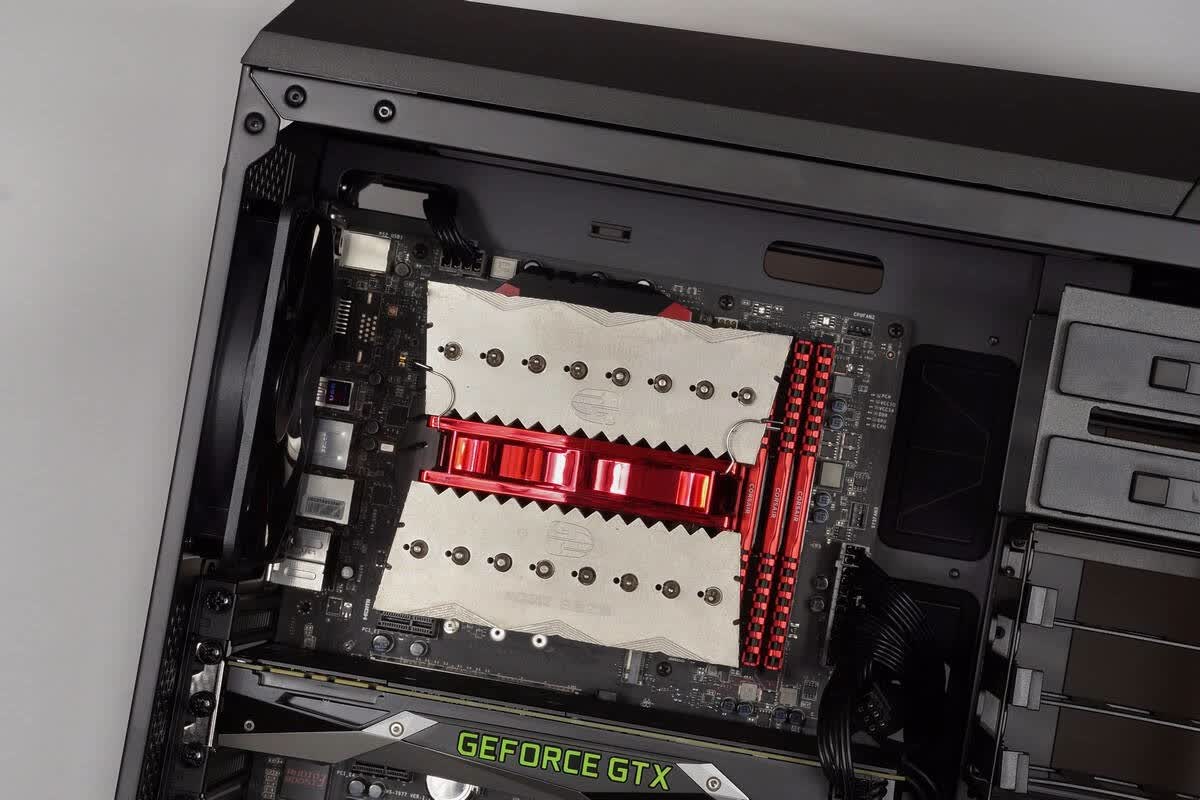

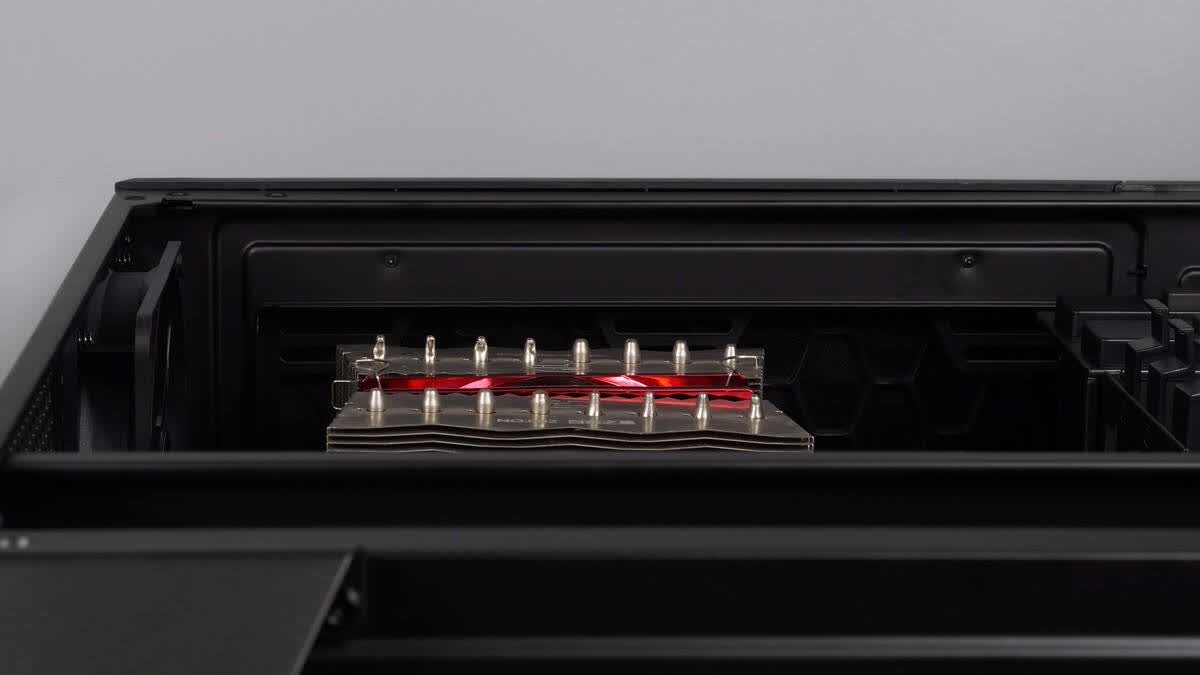

不仅机箱深度余量大，散热器的上方也是给足了空间，CPU 4+4pin供电接口走线时，给双手腾出空间。

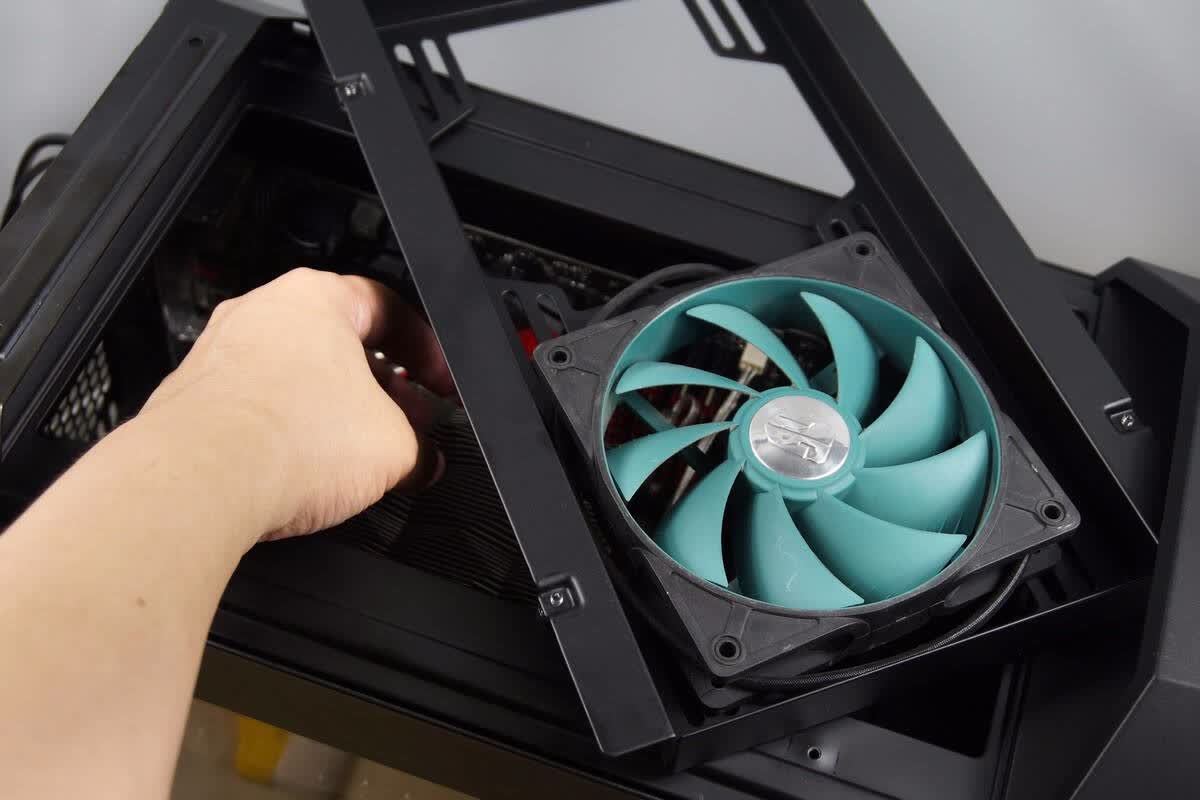

最为夸赞的一点就是MasterCase Maker5顶盖包括水冷支架能够方便地拆除，安装便利多多，比如我想继续在顶部安装风扇，若是其他机箱就必须先平躺机箱，同时拆掉CPU散热器，此时仍然可能发生螺丝刀与主板打架的问题，酷冷MasterCase Maker5则完全没有问题，拆掉顶盖即可，然后在模块支架上安装风扇，接好主板Fan供电接口，轻轻松松的将模块放到顶部固定，机箱根本不用去动，甚至都不需要打开侧板。
