计算机课堂上老师提问正在睡觉的小明
老师：计算机里最大的电路板是谁？
小明：妈妈抱
老师：多大了还卖萌
小明：MB
老师：滚出去
这次小明是被冤枉的。 主板又叫母板(motherboard)主机板(mainboard)系统板(systemboard)简写成MB很正常，不要歪想。
主板作为地基，连接着处理器、存储器和外部设备。所以地基才是高性能配件表演的舞台。今天就带领粉丝们了解这些舞台。

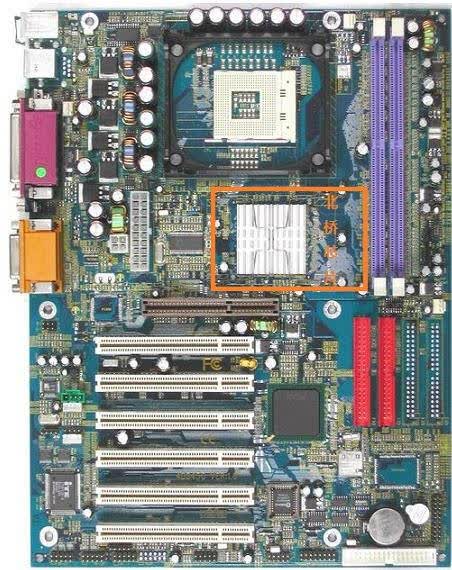

说到主板，不得不捎带上CPU。因为主板这片田地怎么规划，是CPU出的主意。当然，板子面积大小，主板厂商自己订。先来看一张老主板的图示：
当年AMD跟intel两家CPU在飙性能，工艺集成度不如现在高。所以负责统筹CPU内存显卡等高速数据交互的工作，自己没空做，就交给CPU之外的芯片去做，这就北桥芯片。为了照顾其他芯片厂商的生意，避免垄断之嫌，两位CPU大佬会发给下游厂商，支持我CPU的工作南北桥的执行标准，让第三方芯片厂来做。比如矽统SIS 威盛VIA 和Nvidia（NV也是做过主板的）
至于主板为什么长这样，我们再看几幅图：

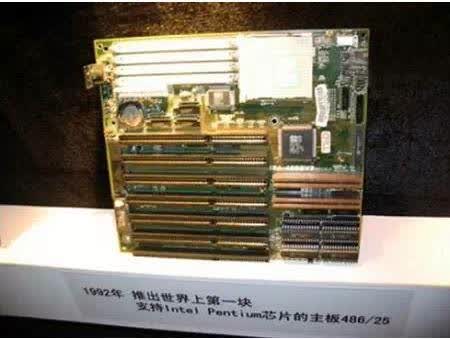

这块主板是当年intel 486的主板，1992年华硕制造。

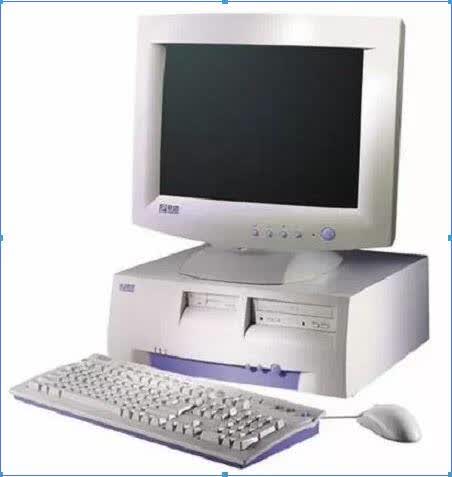

486时代电脑机箱是现在的机箱躺着放的，称为卧式机箱，显示器放机箱上。这种版型适合机器躺着放

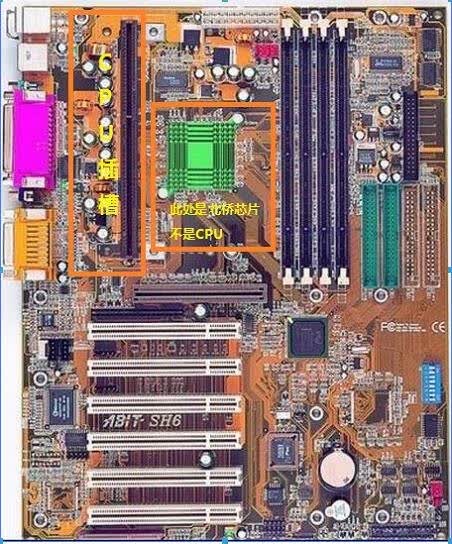

此后的奔腾2、奔腾3初代用的是这种主板：
这种整体布局一直沿用至今，只是当时CPU的插口像小霸王插游戏卡那种类型。这种版型更适合立式机箱，立式机箱占地面积小，房价都挺贵的，就是这个趋势。
Intel这种插针式的主板，终结于04年的奔腾4E CPU时代。随后使用奔腾4其他型号CPU全面启用775触点式，主板接口也做出变更并沿用到现在，只是触点随CPU的规格变化而变化。

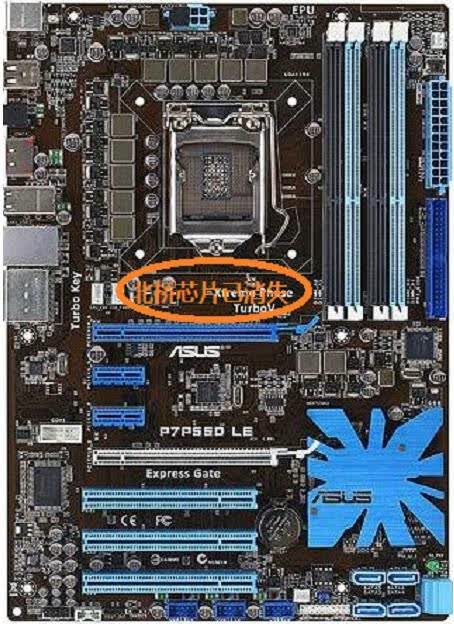

对主板来说，另一大事件发生在09年9月。Intel发布的1156平台，CPU把北桥芯片正式收编，不带第三方的芯片厂玩了。此后主板版型基本固定，没有大变化。至于P67主板南桥芯片设计问题，会烧坏sata接口设备的事，都是小浪花。糗事不提也罢。

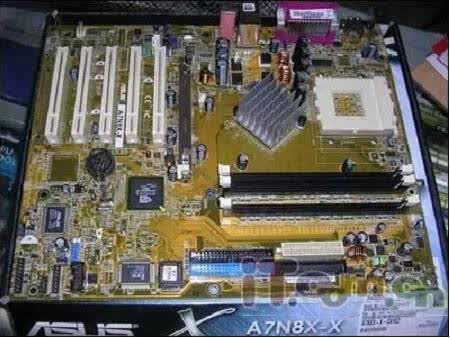

接下来，对应intel的主板，我们快速过一下AMD的主板。当年毒龙速龙时代的产品。看上去跟intel的差不多，只不过针脚数有差别。Intel的是478AMD的是462
03年为了适应AMD64位CPU。AMD先出的754针脚的主板。也许是intel迫于压力，次年才推出775触点的产品。
04年开始，AMD的CPU针脚数围绕900针左右变化。Intel则一直在775平台上做文章。特别说明938、939、940针脚数的平台还是有北桥芯片的。其后的905、904针FM系列主板由于CPU架构调整，没有北桥芯片。
话说AMD的CPU一直在家用机市场（AMD服务器用CPU用的是触点式）没有弃用针脚的接口，是为了CPU能向下兼容。让客户升级CPU不用换主板。针少的新U可以插到孔多的老主板上。不像intel 动一个触点，就要板U一锅端全部淘汰。这个难道是给intel主板厂商的福利？
