今晚NVIDIA正式发布了Pascal系列最后一款显卡、史上首次“7”档位带“Ti”后缀显卡——GTX 1070 Ti，快来看看AIC们都做出什么样的GTX 1070 Ti显卡？
“跟着我摇摆”
下面就开始我们的“多图杀猫”模式，看看哪一款GTX 1070 Ti能深得你心。

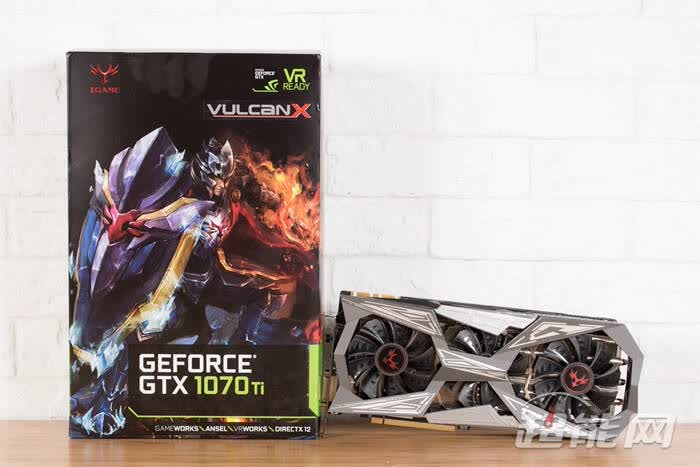

iGame GTX 1070 Ti Vulcan X Top（￥3999）：

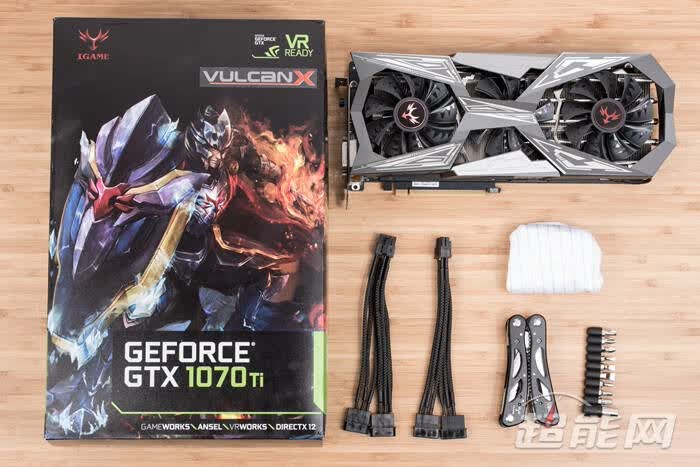

七彩虹的显卡一向以配件多、为用户着想而著名，这次附送了一副白手套、一套多功能瑞士军刀（配螺丝头）、两根大4Pin转6Pin包网电源线。

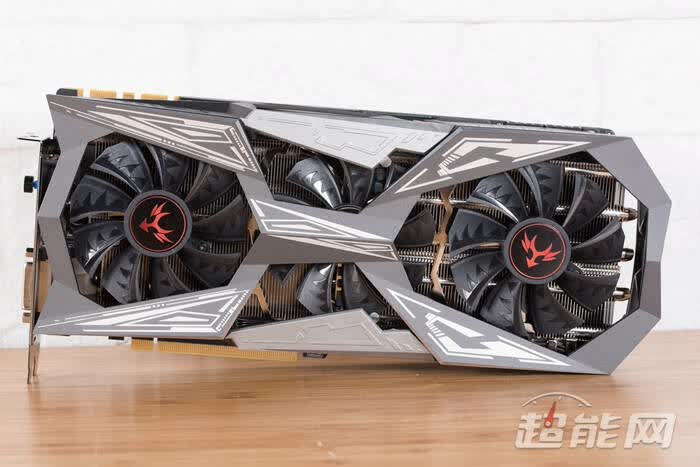

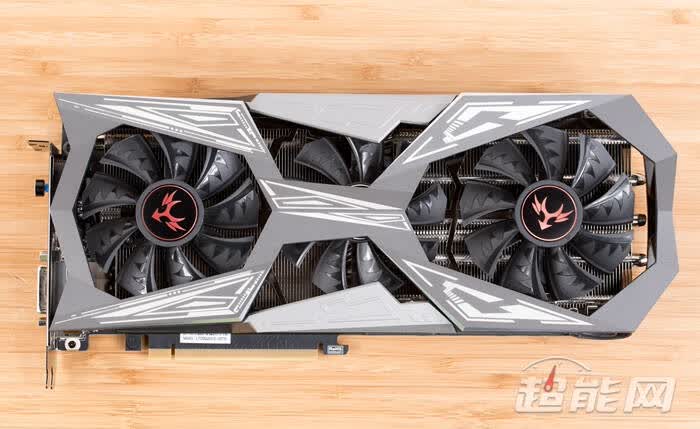

iGame GTX 1070 Ti Vulcan X Top延续七彩虹新一代的ID设计，外观相当霸气，而且更具凌锐感。
左右两个风扇上的红色LOGO标签起到画龙点睛作用，显卡一时间似乎有了灵魂。

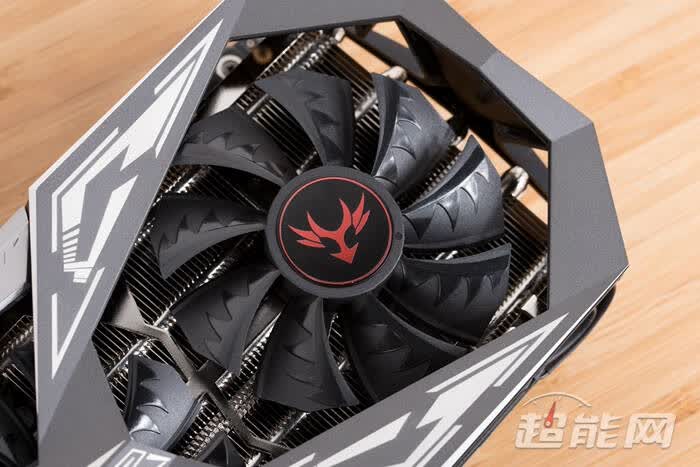

经过改良的锯型镰刀风扇，可以增强7%风量，特殊设计扇叶尾部，增强风压15%，使用双滚珠轴承风扇可以达到7万小时使用寿命。

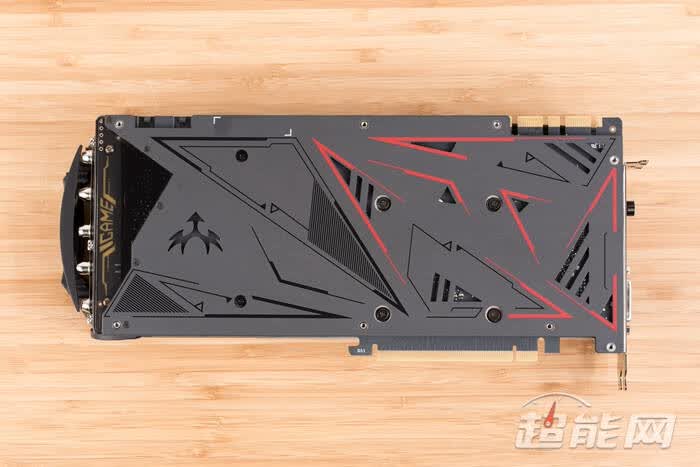

iGame Full-Armor装甲型背板可以说一句三得，既美观又可以防止PCB变弯、割手，而且还可以辅助散热 。
iGame LED背板灯也相当有意思，不同于别家粗暴的灯光方案，他是透过PCB发出光芒，亮度柔和不刺眼，而且背板专门预留了亚克力透光位置。

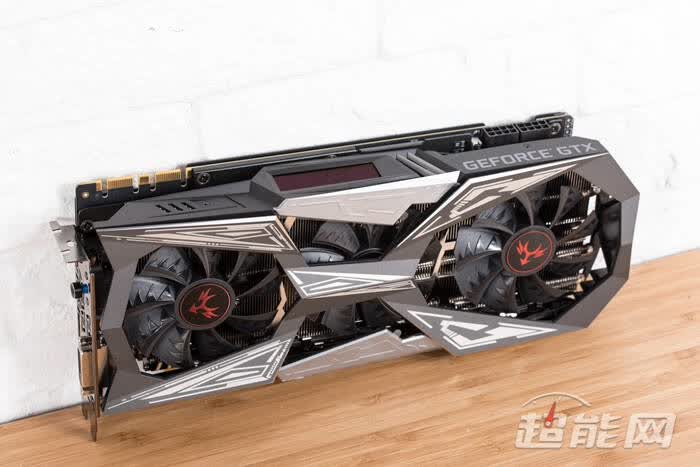

是不是觉得iGame GTX 1070 Ti Vulcan X Top相当厚实？

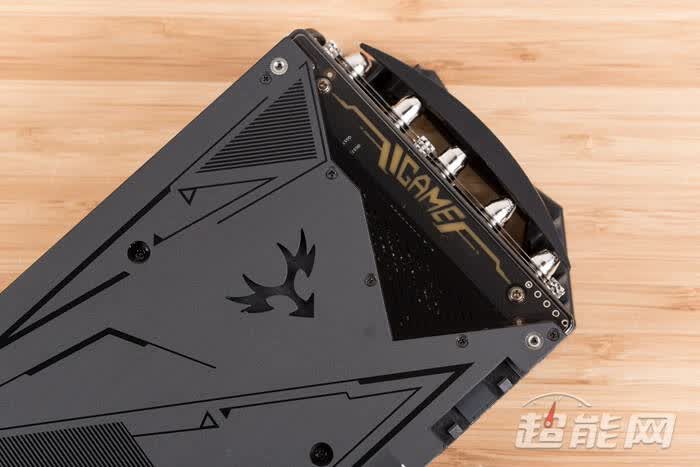

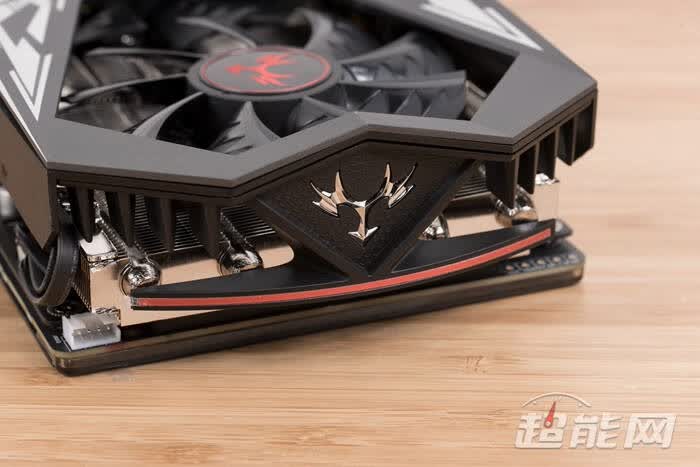

iGame GTX 1070 Ti Vulcan X Top尾部都有iGame LOGO浮雕，相当精致

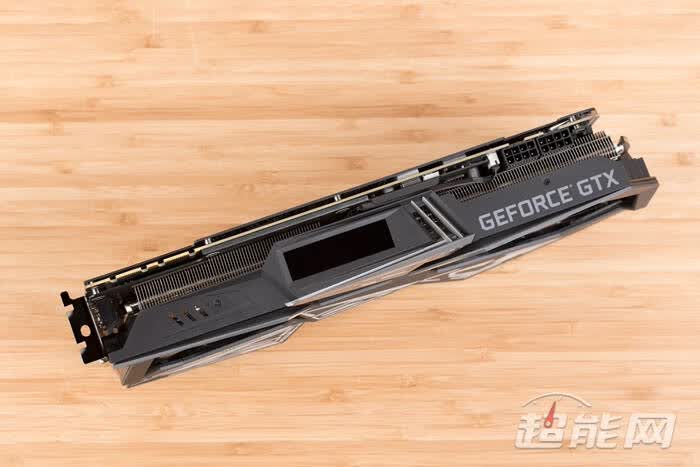

其实已经是2.5槽厚度

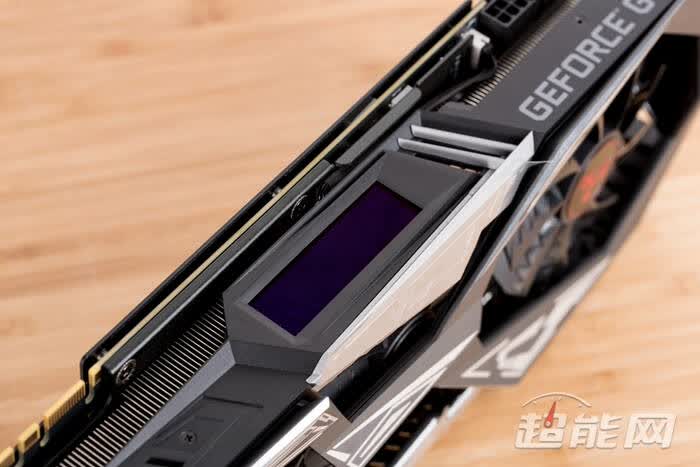

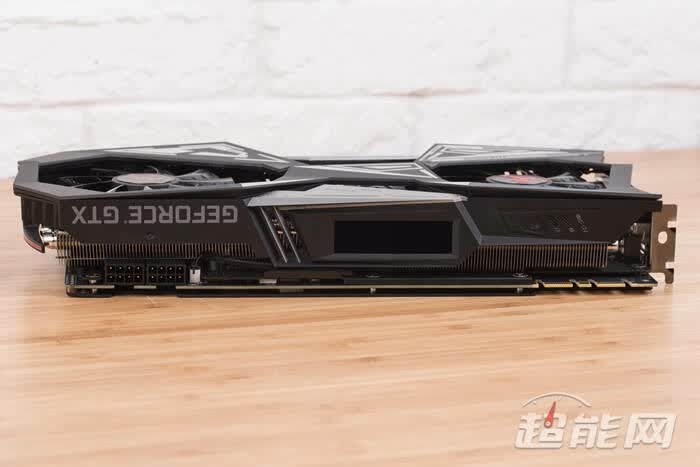

七彩虹在这一代Vulcan系列显卡开始全面引入iGame Status Monitor状态监测屏，只需玩家装上iGame-Zone II软件，那么显卡即可在屏幕中显示实时状态，包括核心频率、风扇转速、核心温度、显存占用。

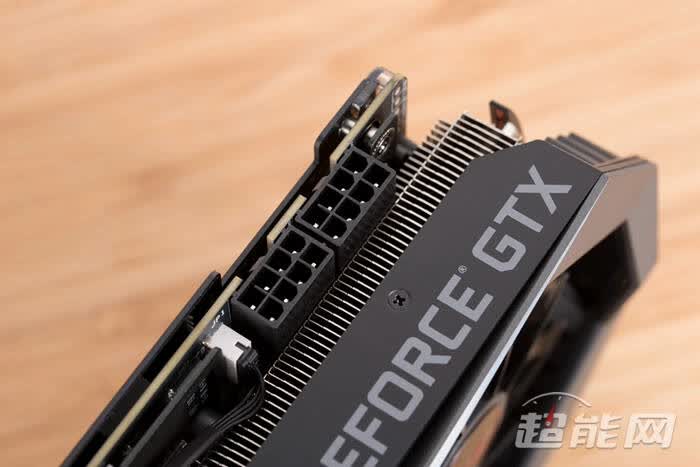

双8pin供电是留有相当大的余量

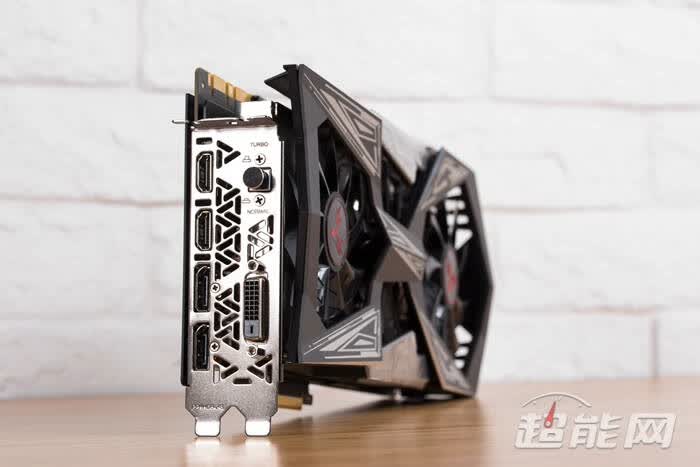

支持DVI-D x1、 HDMI2.0 x2、DisplayPort1.4 x2共5个视频输出接口。HDMI 2.0 支援4K分辨率的声画同步输出，也更便于玩家组建VR游戏系统和3D SURROUND多联屏系统。

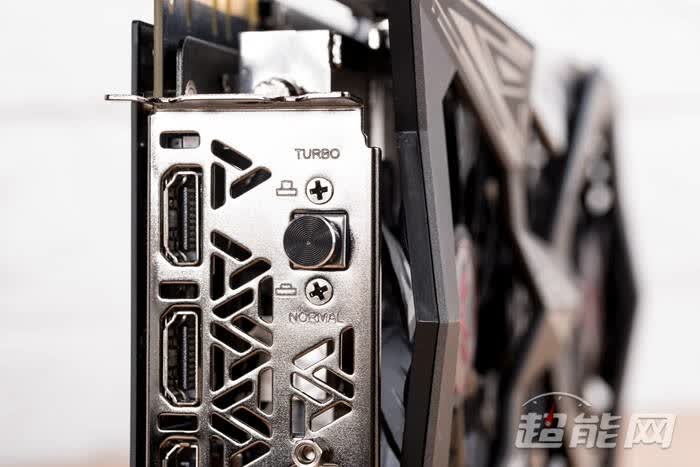

一键超频按钮是七彩虹一直坚持的，按下为普通模式，弹起为超频模式
Sworizer散热模块相当厚实，拿在手中颇具分量，可以看到七彩虹为了做好散热也是做了不少功夫。

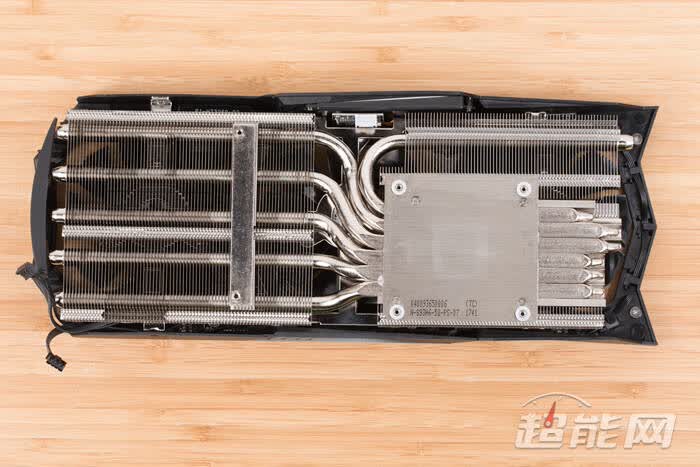

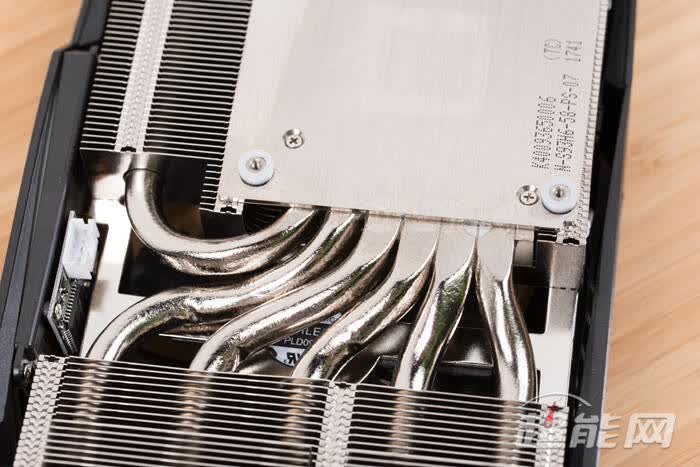

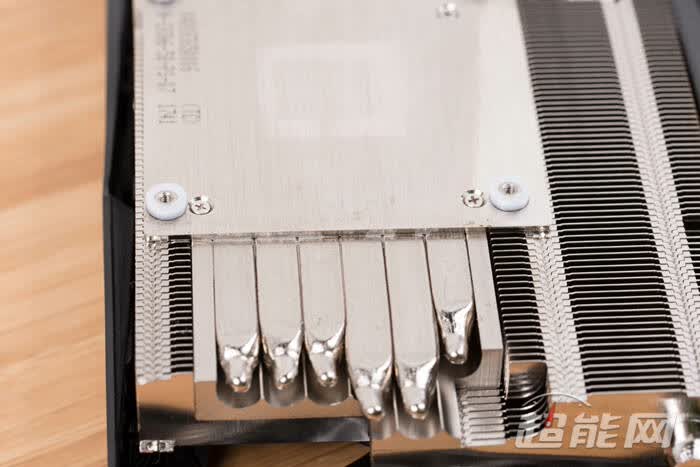

六根镀镍热管采用一侧压扁与散热底座相连，另一面保持圆弧面，采用挖槽方式与散热鳍片结合，焊接部分饱满。
六根热管压扁程度都不一样，而且弯曲弧度很低，有助于减少热传递损耗。

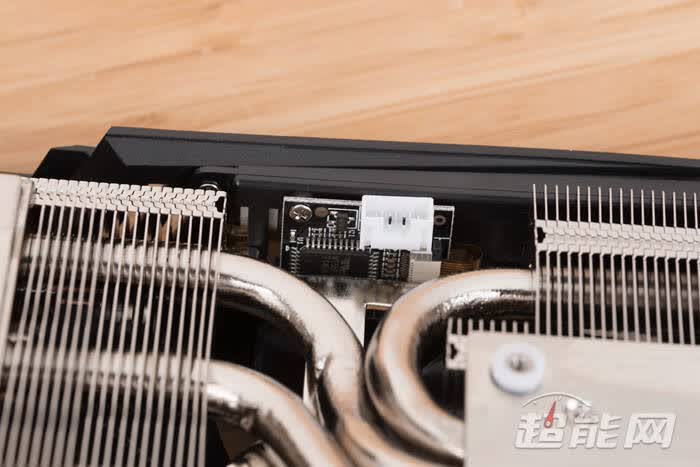

iGame Status Monitor状态监测屏采用单片机方式控制，采用4Pin接口与显卡PCB连接传递数据。

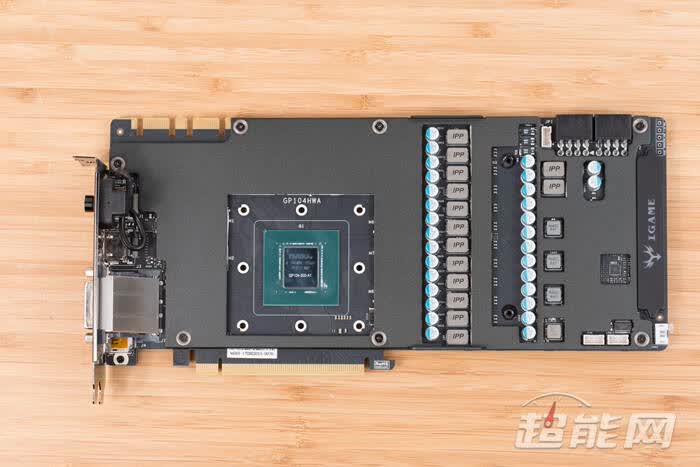

一块磨砂质感的合金庄家覆盖了PCB大部分面积，为GDDR5显存、MosFET辅助散热。

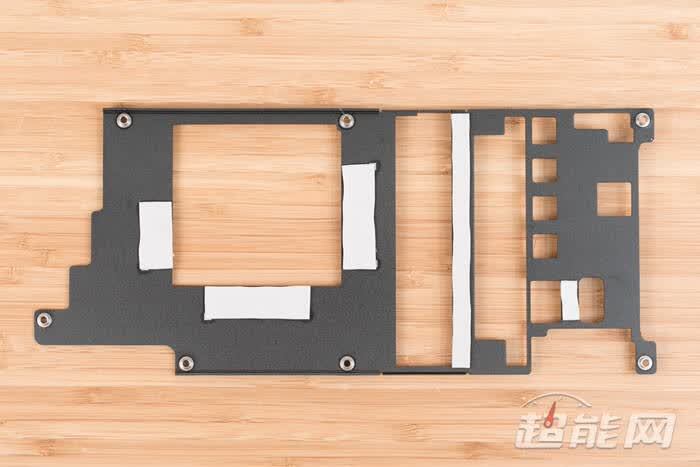

装甲背面有导热硅垫与元器件紧密相连传递热量

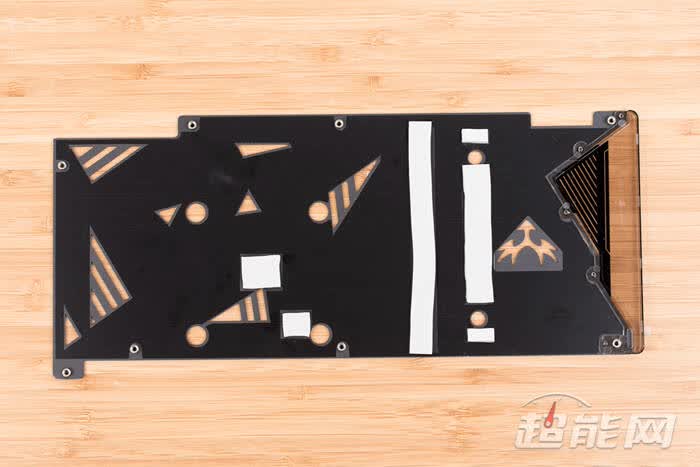

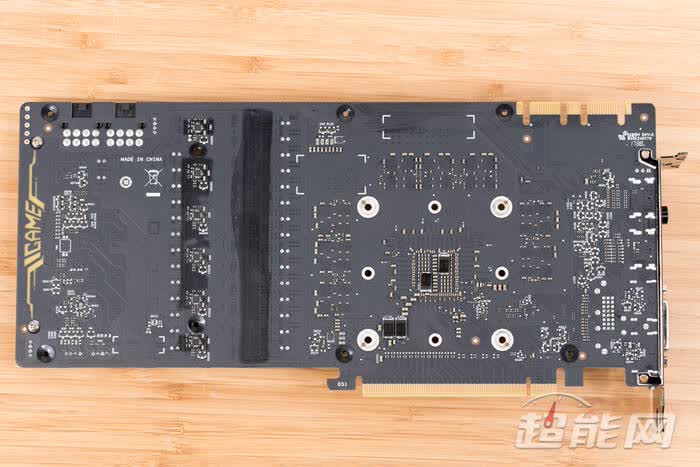

就连背板也同样带有硅垫，负责为VRM部分PCB散热

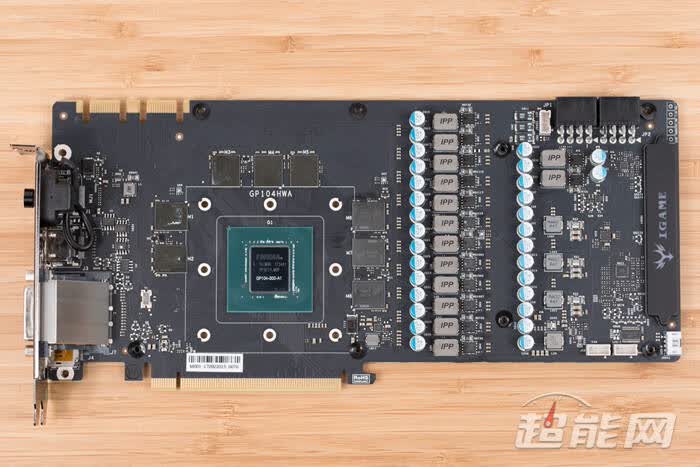

iGame GTX 1070 Ti Vulcan X Top显卡PCB为了容纳12+2相供电，不惜加高PCB高度，所以我们能看到其元器件布局整齐划一。
那些油腻的痕迹都是硅垫辅助散热部分

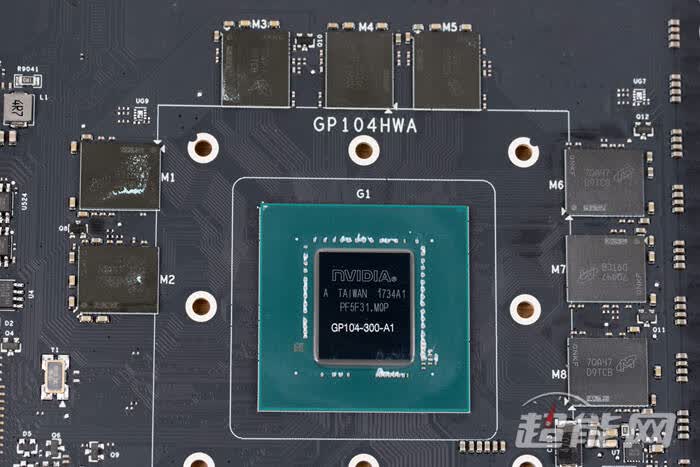

为了应对GDDR5X产能不足情况，GTX 1070 Ti选择了使用GDDR5显存，在GP104-300-A1核心附近 以2-3-3规格分布。由于频率被锁，核心频率范围在1607-1683MHz之间，显存频率为8008MHz。

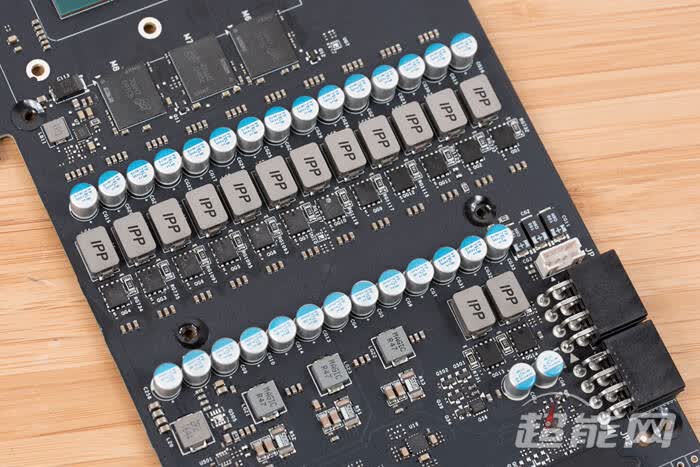

12+2相豪华供电设计，看起来相当舒服。

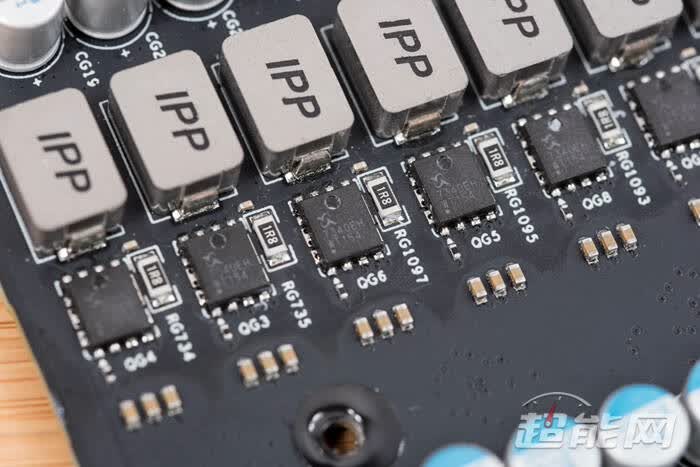

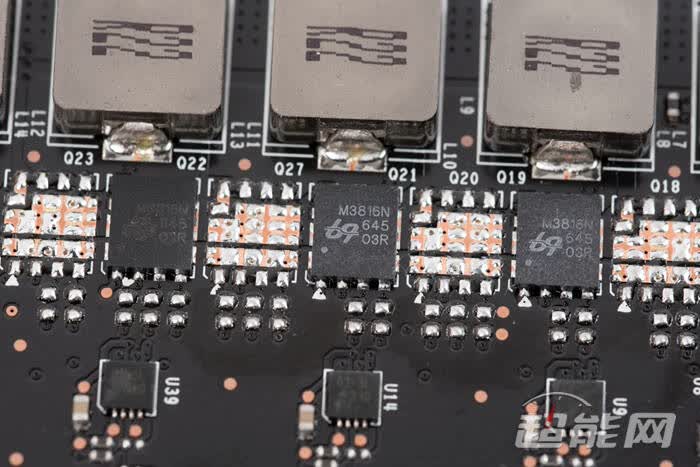

MosFET来自大中电子？

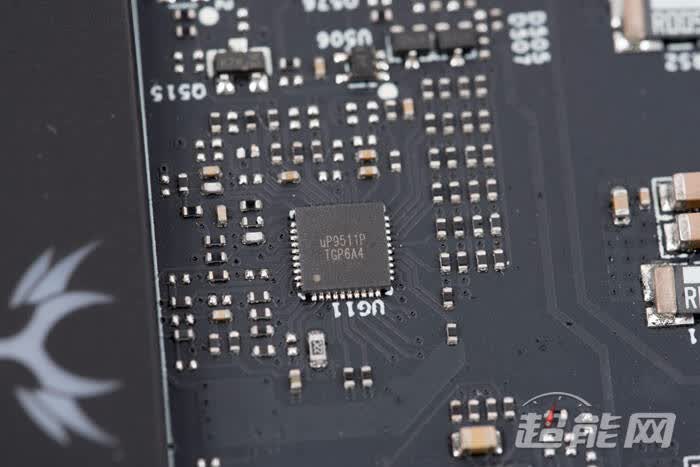

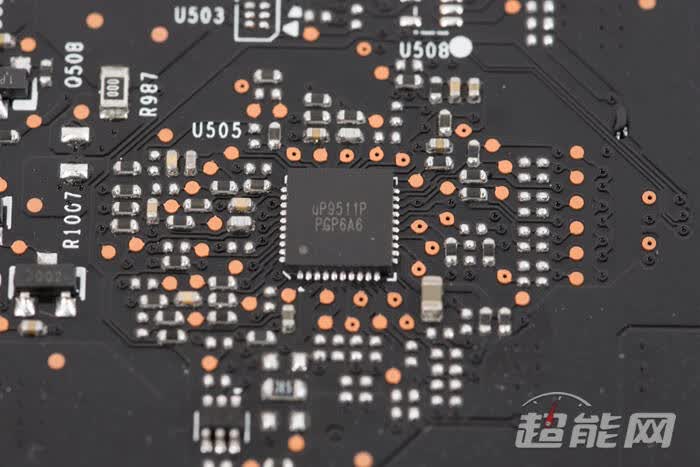

PWM主控还是uP9511P，独立8通道控制。

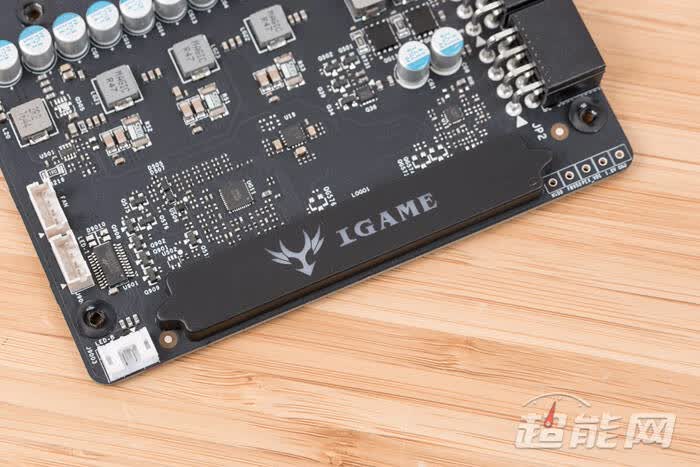

iGame GTX 1070 Ti Vulcan X Top的背板LOGO就是依靠PCB上一小块灯板发出的光形成。
映众GTX 1070 Ti X4冰龙超级版：

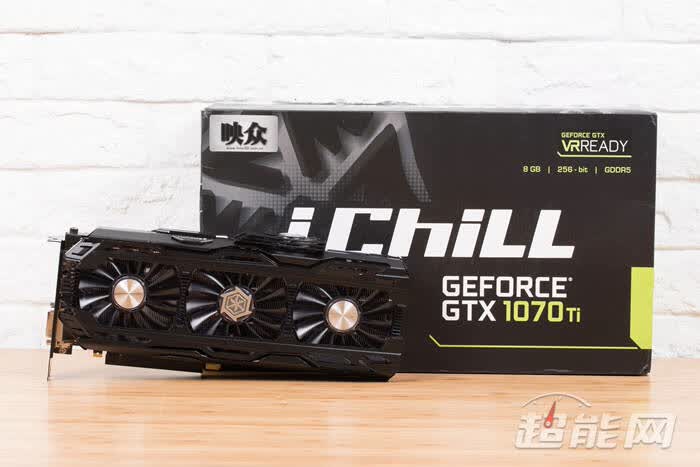

致力于给玩家带来高性价比NVIDIA显卡的映众，这次给我们带来了超标量的映众GTX 1070 Ti X4冰龙超级版。

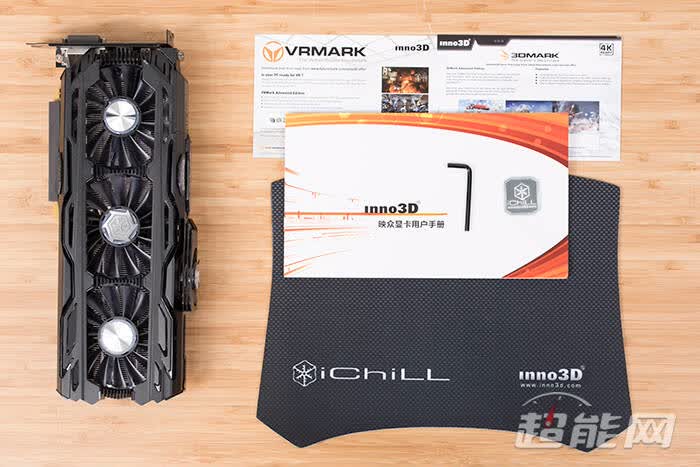

映众中高端显卡必备附件大家应该相当熟悉了，少了不了的鼠标垫一张，以及显卡性能测试金标准《3DMark》、《VRMark》激活码各一份，这里的价值就不少了，不过跑分软件也不是每个人都喜欢，映众可能要变点花样了。
坚持使用金属材料作为高端显卡的导风罩是映众一直以来所坚持的，磨砂质感的黑色外观虽然很低调，但总给人予一种战舰般的感觉。为什么说这次GTX 1070 Ti超标量的设计呢？因为这个造型设计上一次是出现在GTX 1080 Ti上，而GTX 1080也没有这个资格享受。

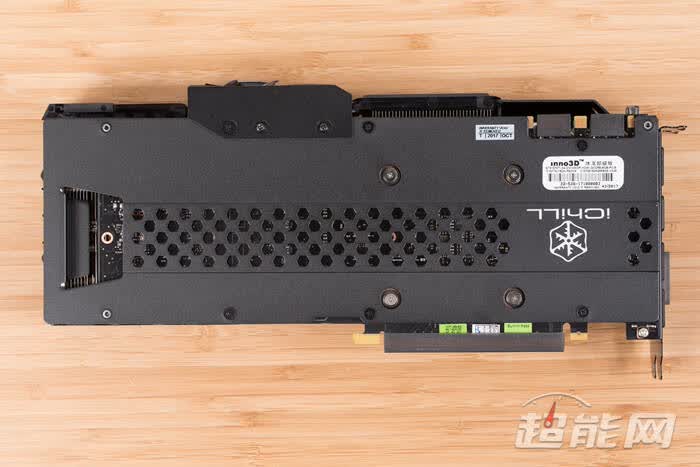

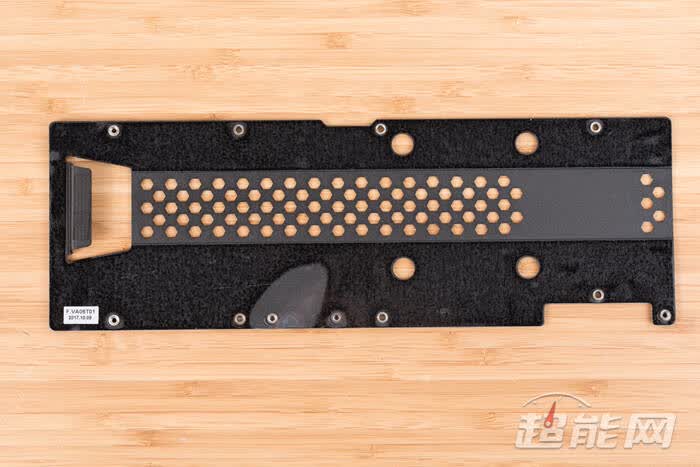

素黑的背板，主要是起到坚固PCB作为，向“弯弯龙”Say goodbye
2.5槽厚度，单8Pin外接供电

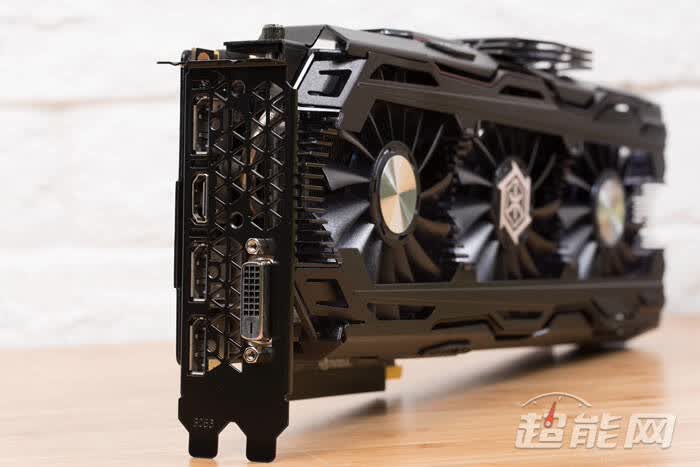

映众比较喜欢为视频输出接口PCIe挡板进行镀黑处理，标准的DVI-D x1、 HDMI2.0 x1、DisplayPort1.4 x3公版视频输出接口控制。

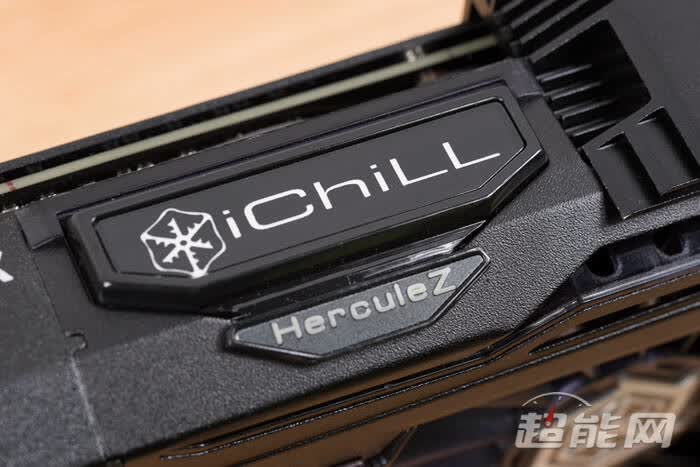

受限于PCB设计，映众一直没有在显卡上大肆加入RGB元素，这个让很多受不了光污染的玩家欣喜若狂。这款映众GTX 1070 Ti X4冰龙超级版就设计有iChiLL Logo RGB灯，可以用NVIDIA LED Visualizer控制。

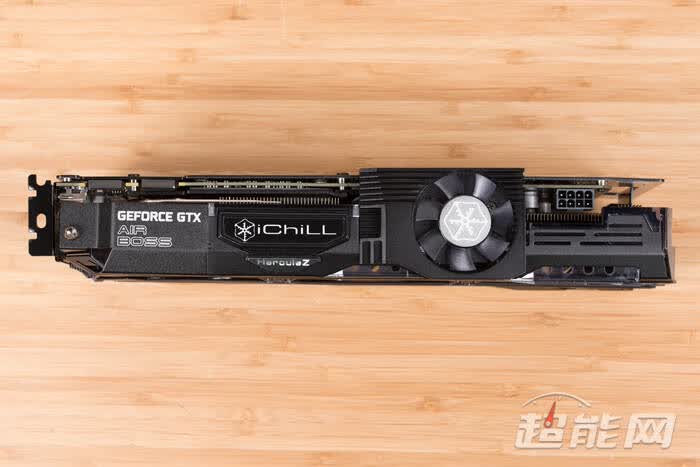

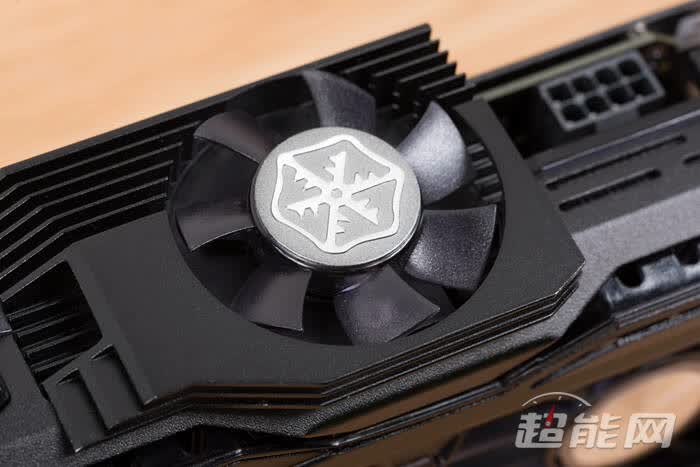

最特别的就是显卡顶部的MosFET散热小风扇

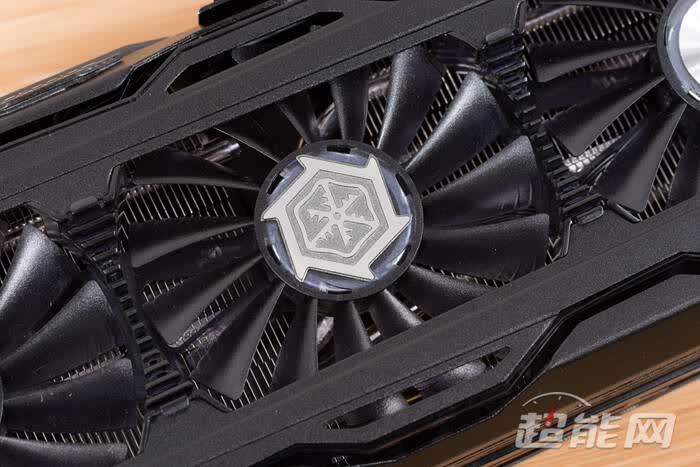

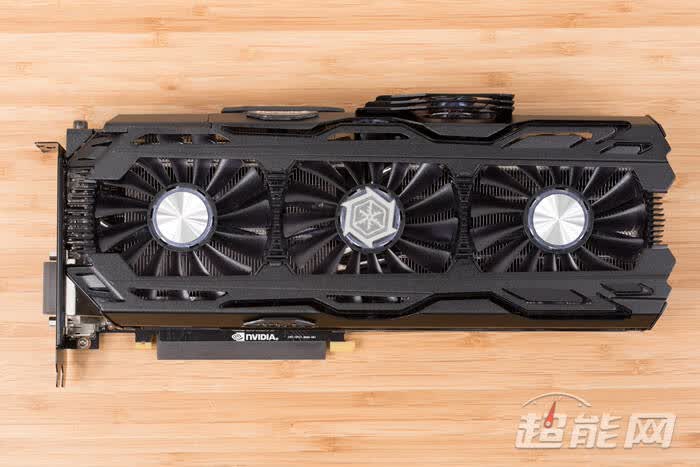

换上了三把半透明的风扇，质感还算不错。
映众GTX 1070 Ti X4冰龙超级版组装比较复杂，我们不建议一般玩家自行拆解，以为你很可能无法还原回去，或者是忘了如何复原。

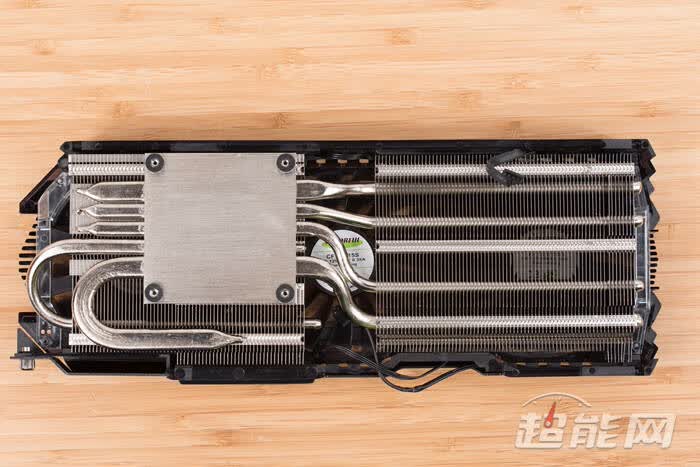

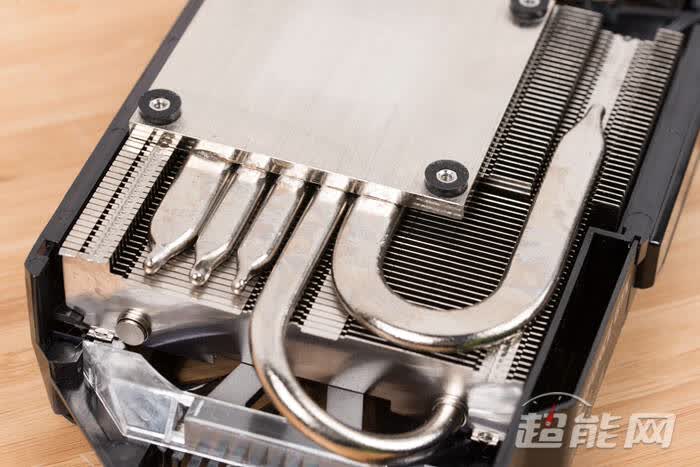

映众一向注重显卡散热，为了对付GP102核心也一点不含糊，用上了五根镀镍热管，超大的散热面积。散热底座并未打磨光滑，带有拉丝感。
热管经过压扁后与散热底座以及散热鳍片结合起来，压扁了的热管导热效能当然没有那么棒了，但是映众做工还算不错，焊接很完美，弥补了一小部分热导损失。

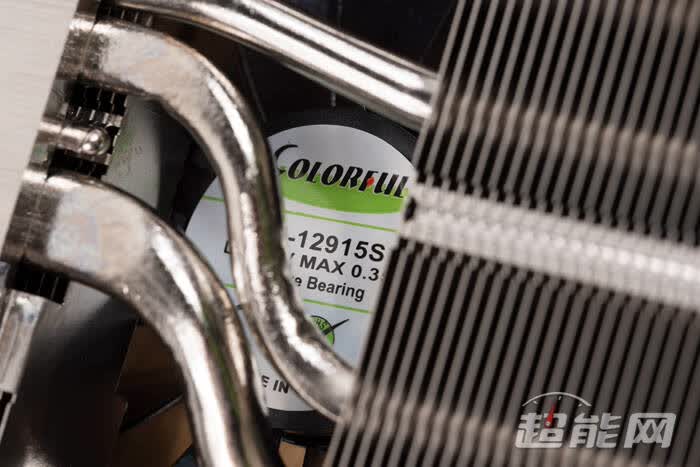

风扇来自Colorful，参数为12V/0.35A，转速还是挺高的

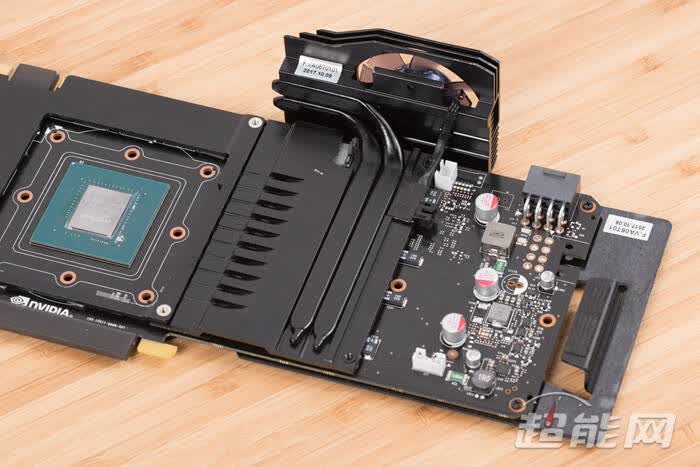

拆开散热模块，你就会发现第四个风扇的奥妙，它利用热管与PCB上的发热大户结合起来，为其单独“开小灶”散热。

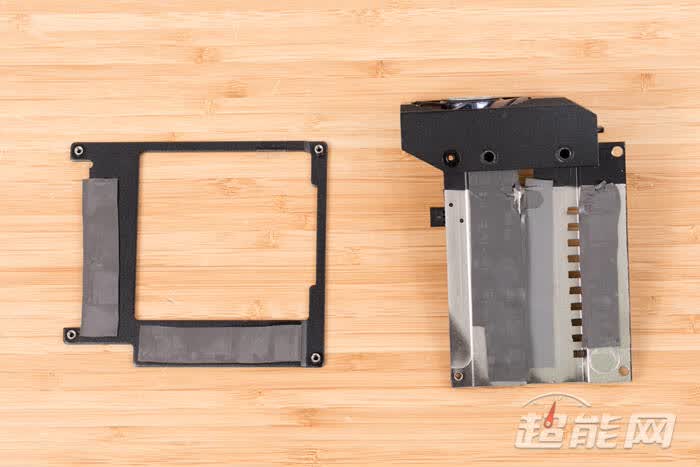

而显存散热部分也是独立出来一个模块，将散热模组分成了三部分。

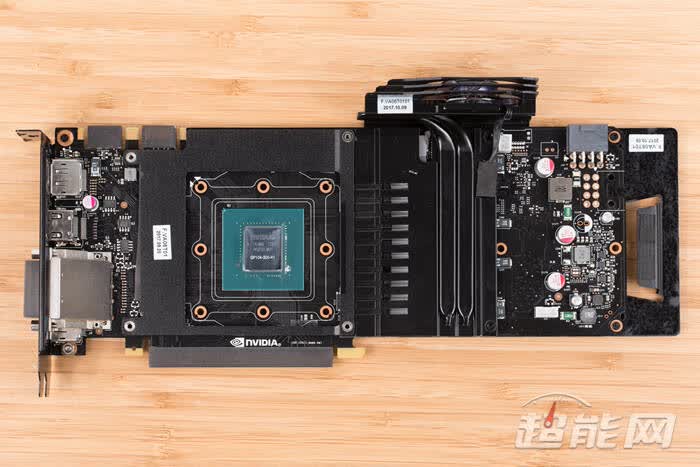

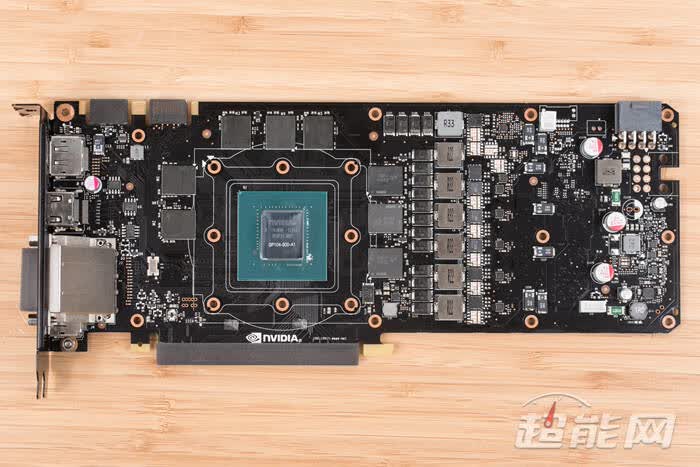

映众这款显然就是GTX 1070 Ti原味公版，一个NVIDIA的LOGO就出卖了它。
显卡背面

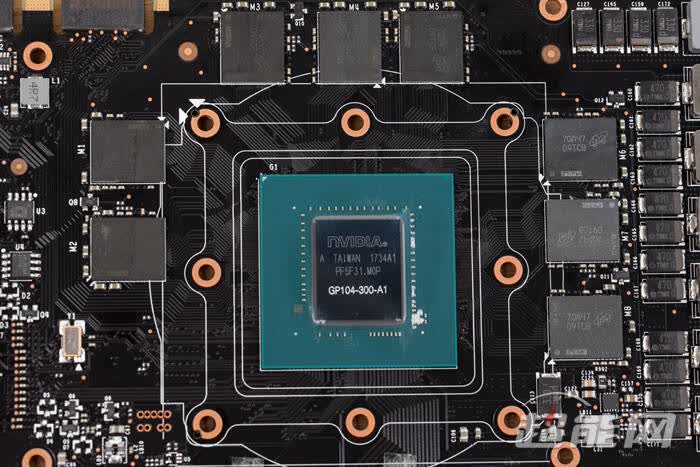

8颗GDDR5显存如同拱星捧月那样围绕着NVIDIA GPU核心。核心显然就是确实的一环GTX1070 TI。

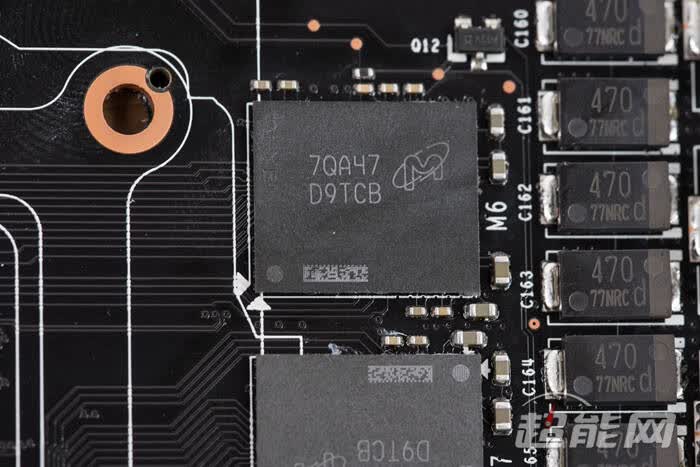

显存同样来自美光公司，但是美观每次都过来做一下。

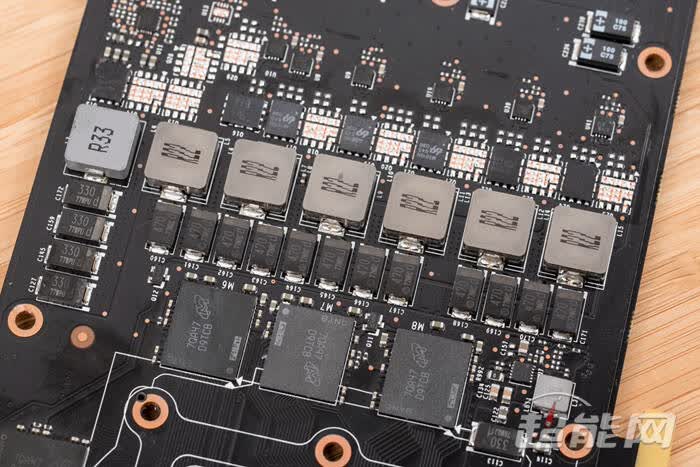

公版的方案自然不可能那么详细了，可以看出是6+1相供电，外加铝聚合物电容首秀。那未拿到显卡时我们就得直达改动不大。。
UBI家的M38116N MosFET元件。
让人熟悉的uP951P显示帧数。
