序言

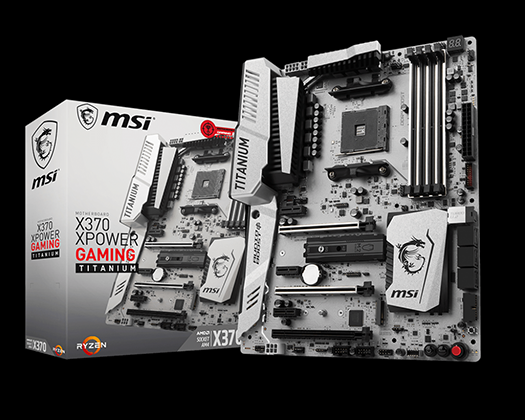

和同期Intel 200系类似,MSI为AMD Ryzen与300系芯片组所首发的旗舰也属于其XPOWER GAMING TITANIUM系列.钟爱银装的玩家也可第一时间在AMD的新平台上有属于他们的颜色可选.

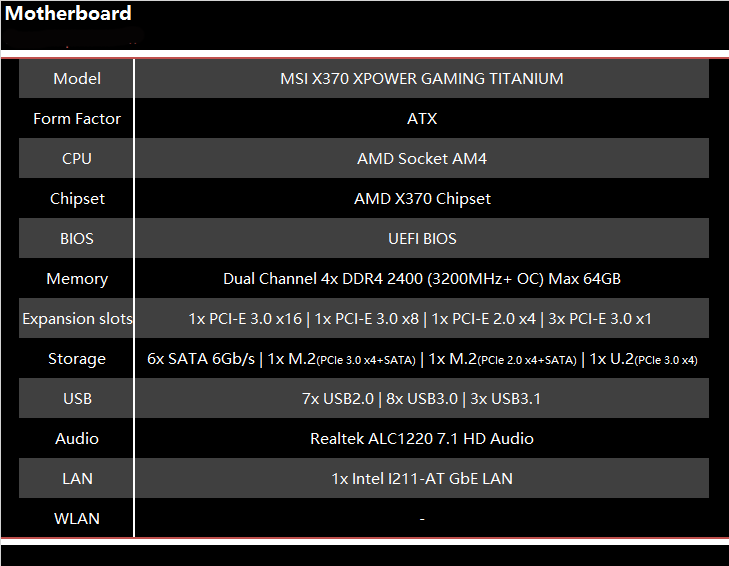

产品规格
作为2017年款的高端主板, X370 XPOWER GAMING TITANIUM也是搭载了Realtek ALC 1220集成声卡以及Intel I211-AT这一Intel牌的成熟的板载千兆网卡.无线网络则按照系列惯例照旧未预留.USB 3.1除了平台原生提供的1个外还另加了一对.而存储接口的配置上除了Ryzen+X370标配的8个SATA 6Gb/s和一个支持PCI-E 3.0 x4与SATA双模式的M.2外,仍然保留了去年被强推的U.2,并且还通过X370的资源再提供了第二个支持双模式的M.2,只不过由于芯片组规格只支持到PCI-E 2.0 x2.
产品解析

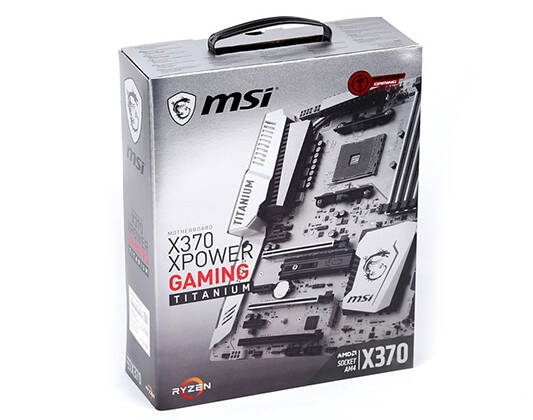

直立式的银色包装.封面为产品正面大图.

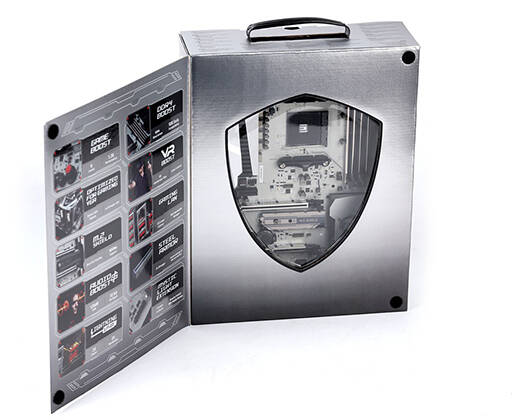

带封面式的开窗展示设计.

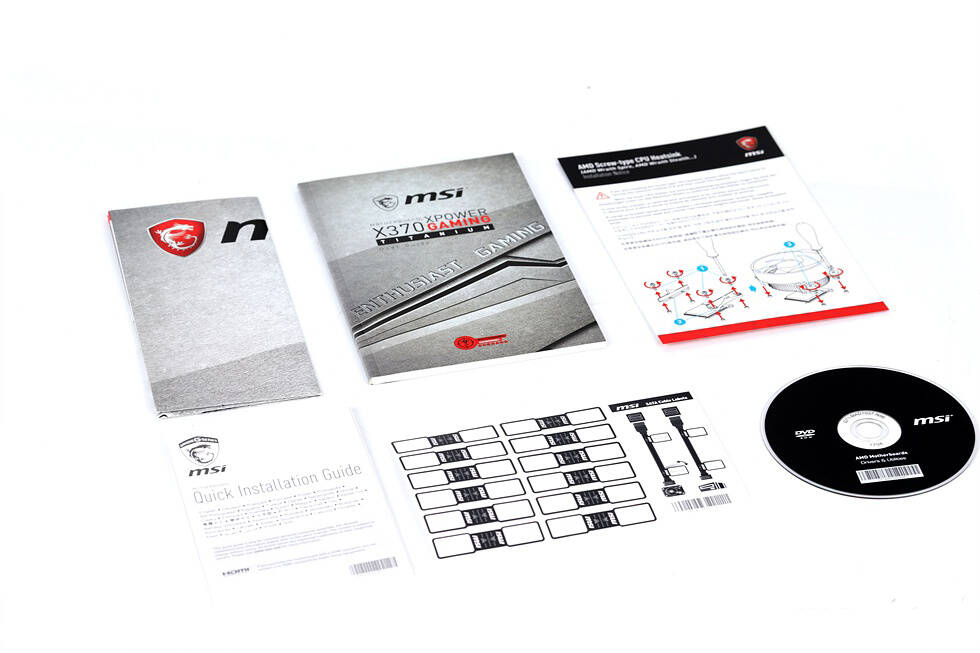

附件包括说明书,线缆标签贴纸,驱动光盘.

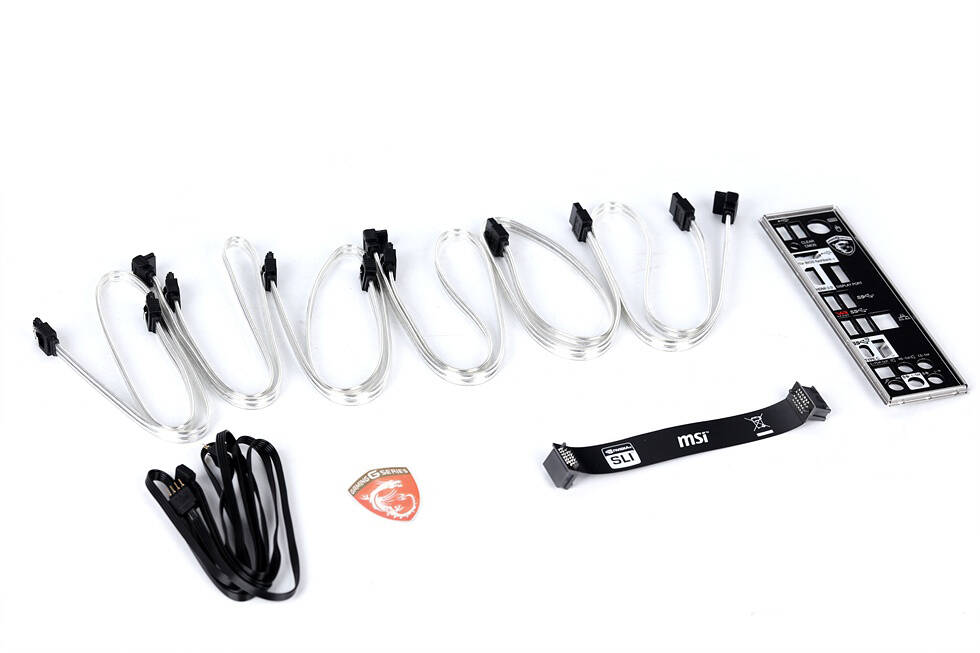

8条镀银SATA线,1条RGB LED接口延长线,1个Logo贴纸.SLI连接器则不合时宜地仍只提供了旧式的单接口软桥,并非针对GTX 1000系列的SLI HB连接器.挡板则是正面彩印背面带缓冲垫的设计.

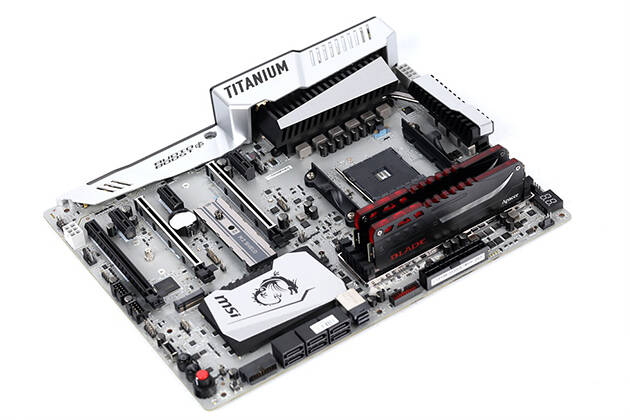

主板正面.MSI TITANIUM系标志性的银装.

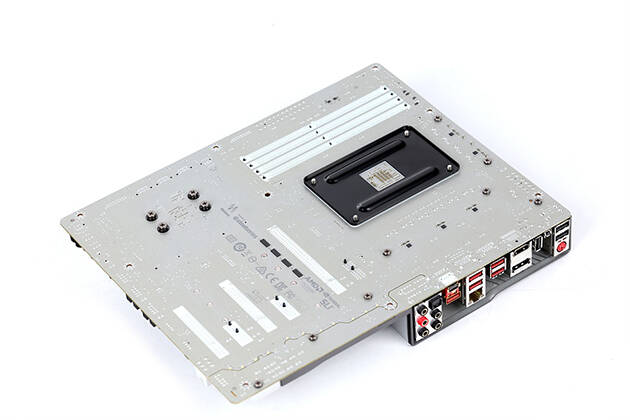

背面.

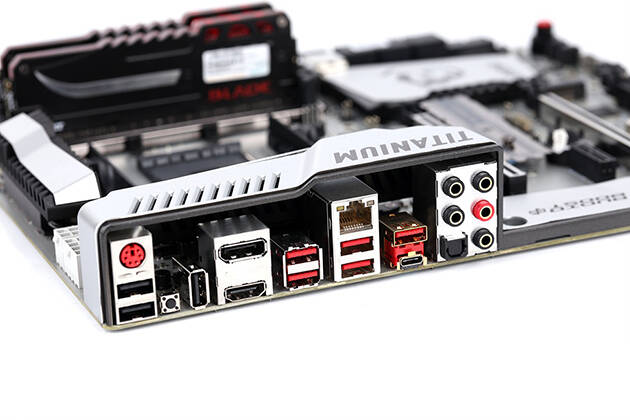

品牌标志性的红黑双色接口组.提供了三个USB 2.0,四个USB 3.0,两个USB 3.1(Type-A和C各一).5个3.5mm音频和1个S/PDIF光纤输出.另外还有1个PS/2,带发光设计的千兆LAN和Clear CMOS按钮.为了兼容第七代APU也提供了DP和HDMI接口.其中竖立的USB 2.0接口也是BIOS Flashback+指定的接口.

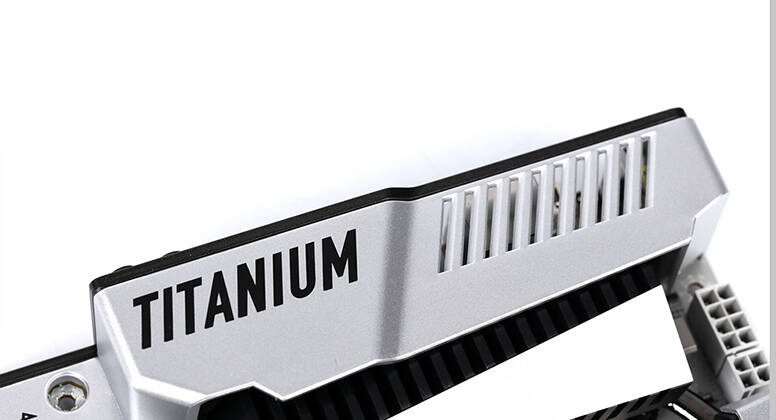

背部边缘全覆盖的装饰护罩,接口上方部分的TITANIUM字样和栅格.

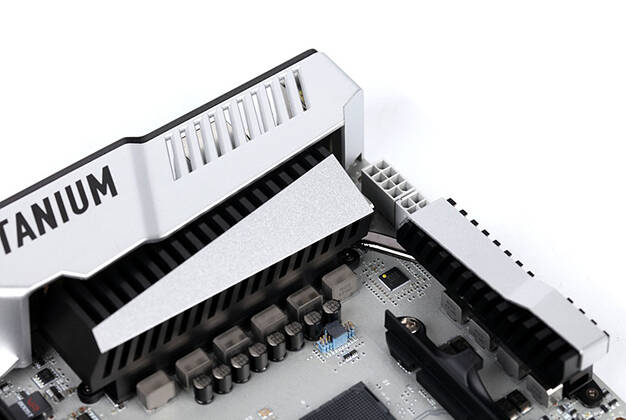

以热管相连的两段供电散热片.

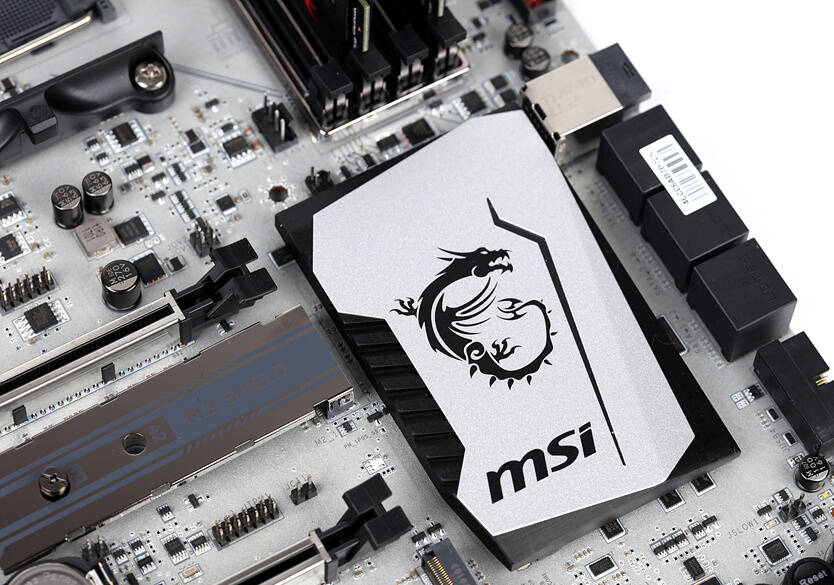

带有MSI龙图腾图案的芯片组散热片.

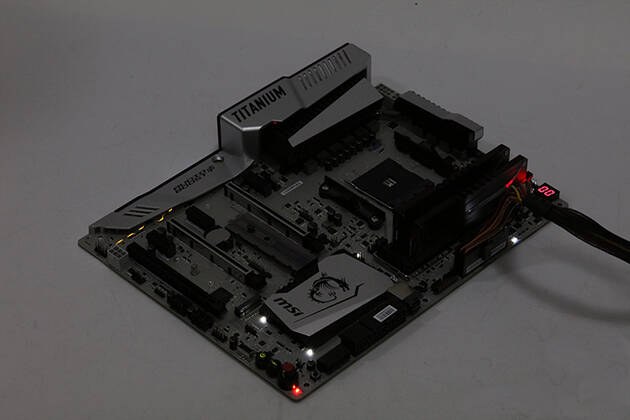

在主板自身的灯光效果上也是延续了这一系列”几乎没有”的特点.仅仅在芯片组散热片的四角有白色点缀,以及在音频隔离线上向过去的OC系列致敬的黄色灯带.

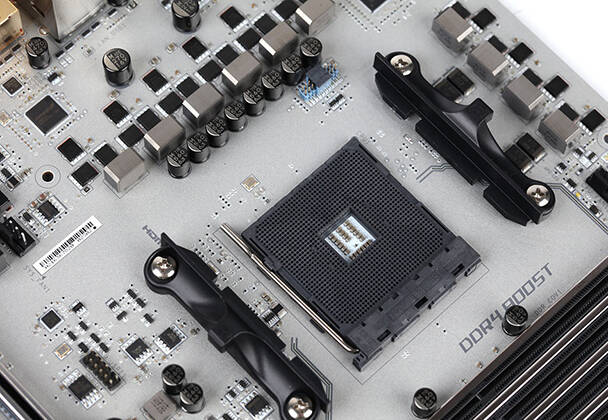

Socket AM4 CPU插座,支持AMD Ryzen以及第七代APU/Athlon.

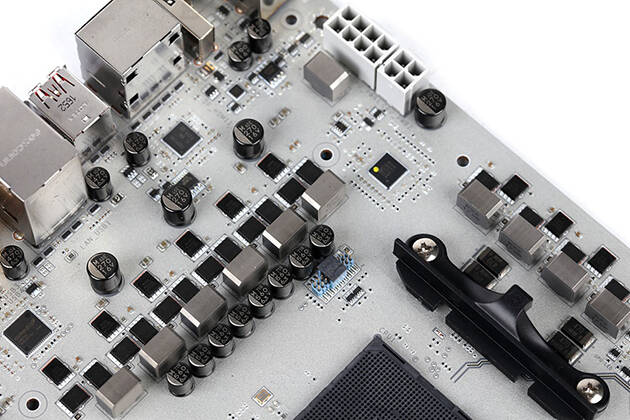

6相核心供电+4相SOC供电.
PWM主控芯片为IR35201.

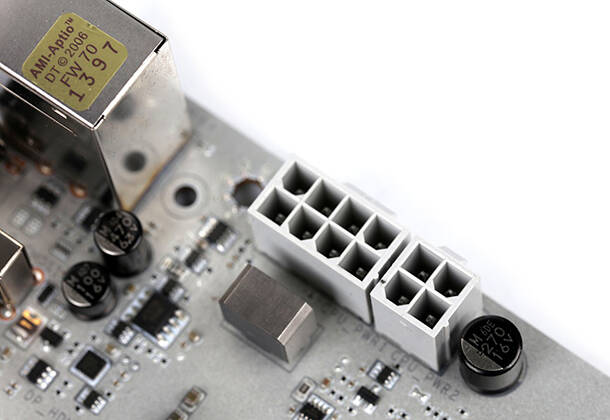

8pin+4pin电源接口.

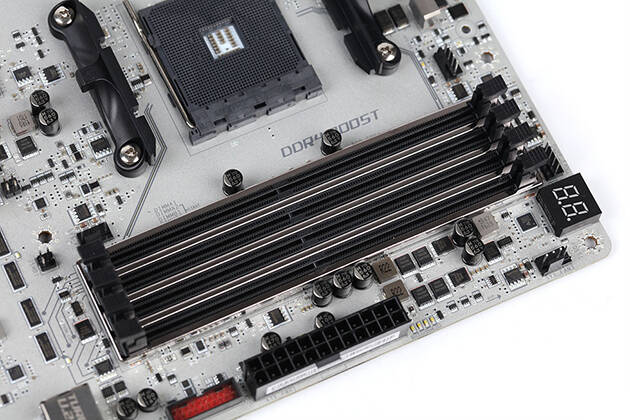

四条DDR4 DIMM.采用一体式加固设计.有趣的是卡扣为双边卡扣这种如今已不太常见的经典式.标称支持最大64GB的DDR4-2400内存,搭配Ryzen处理器时标称超频支持到3200MHz.支持双通道.

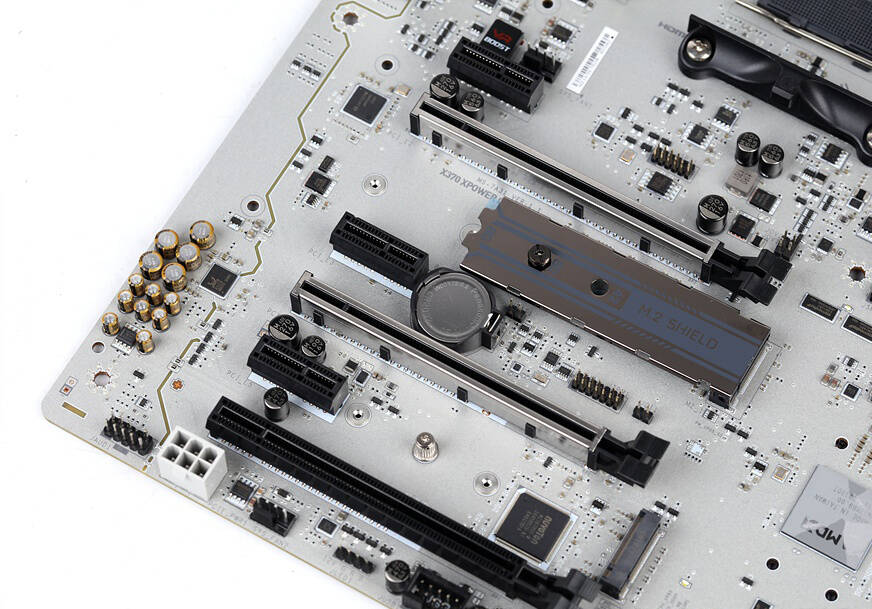

扩展插槽:由CPU直出的两条PCI-E 3.0 x16插槽采用了加固式设计,搭配Ryzen处理器时支持x16+x0或x8+x8模式,可支持双显卡SLI.另外的插槽均为PCI-E 2.0.包括三条PCI-E 2.0 x1和一条最大仅支持x4模式的PCI-E 3.0 x16插槽.这条黑色PCI-E 2.0 x4插槽和板载存储接口存在共享关系.

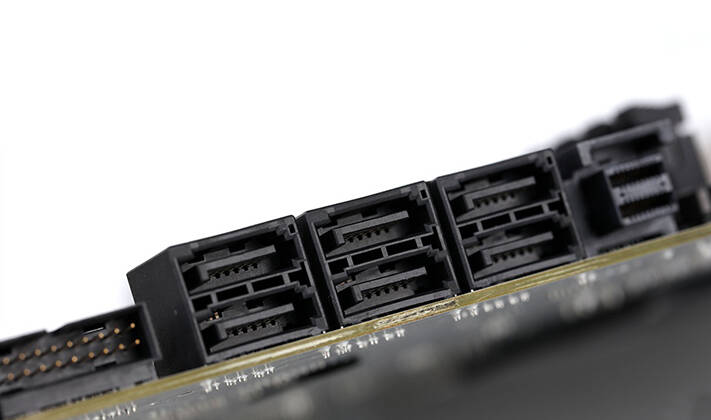

6个SATA 6Gb/s,来自X370芯片组,其中标记为1号和5号接口和板载的两个M.2的SATA模式支持有着共享联系.

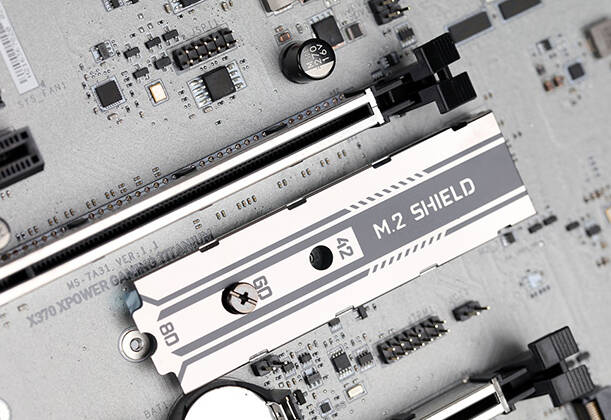

板载的1号M.2接口.虽然提供了M.2 SHIELD辅助散热.但位于主显卡的散热器下方对于散热来说怎么看都是最不利的位置.偏偏这个接口还是CPU直出,支持PCI-E 3.0 x4模式的那一个.尺寸规格支持2242/60/80/110四种.但散热模块只支持到2280.

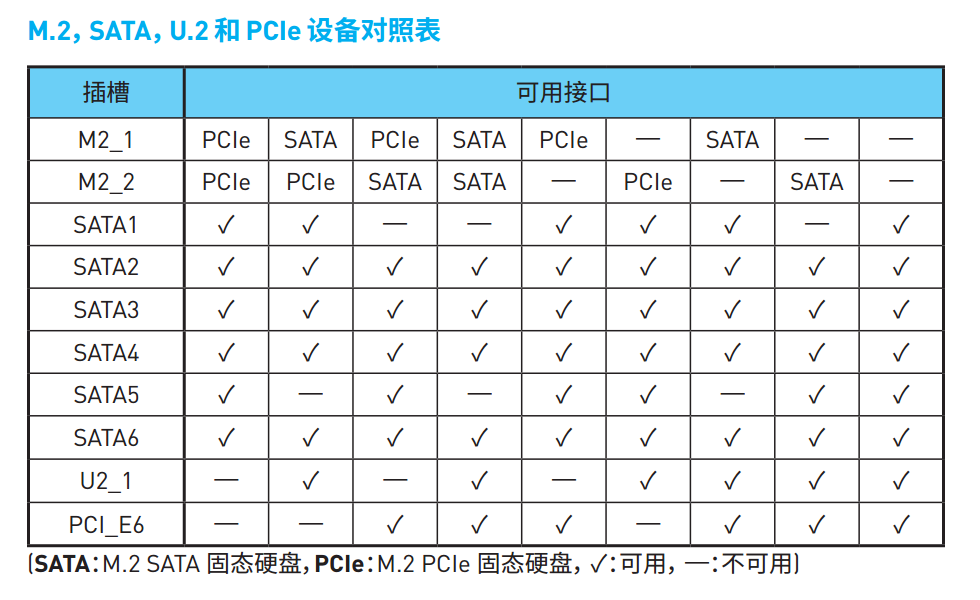

这些存储接口以及最外侧PCI-E x16插槽因安装的设备类型不同而有复杂的分配模式,好在使用手册中列了一张表格厘清.

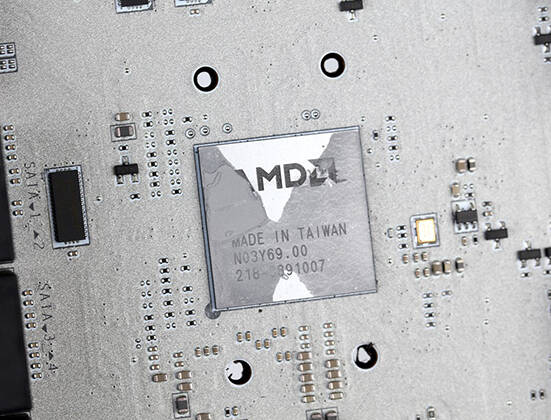

X370 FCH芯片.

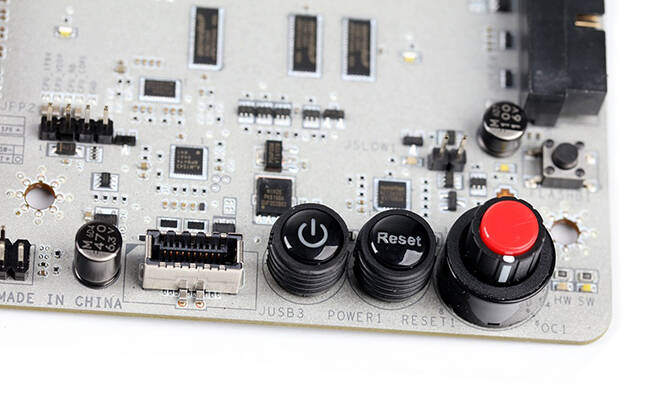

位于存储接口附近主板一角的按钮组.包括开关,复位键,自动超频用的Game Boost旋钮.按钮左侧还有一新型的前置USB 3.1接口.由CPU上SOC提供.

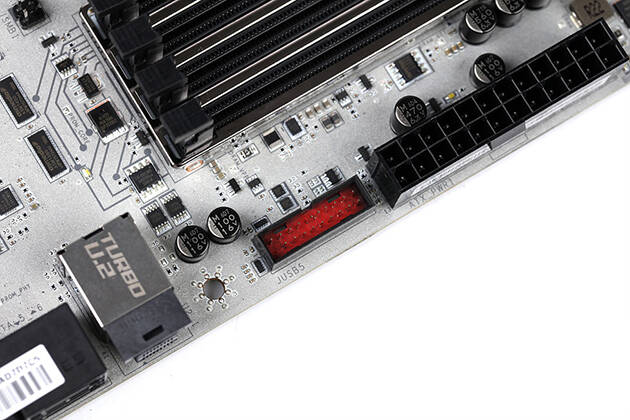

直立式的前面板USB 3.0接线座,支持Super Charger功能(即关闭数据传输只保留供电). 支持两个USB 3.0.
BIOS选项

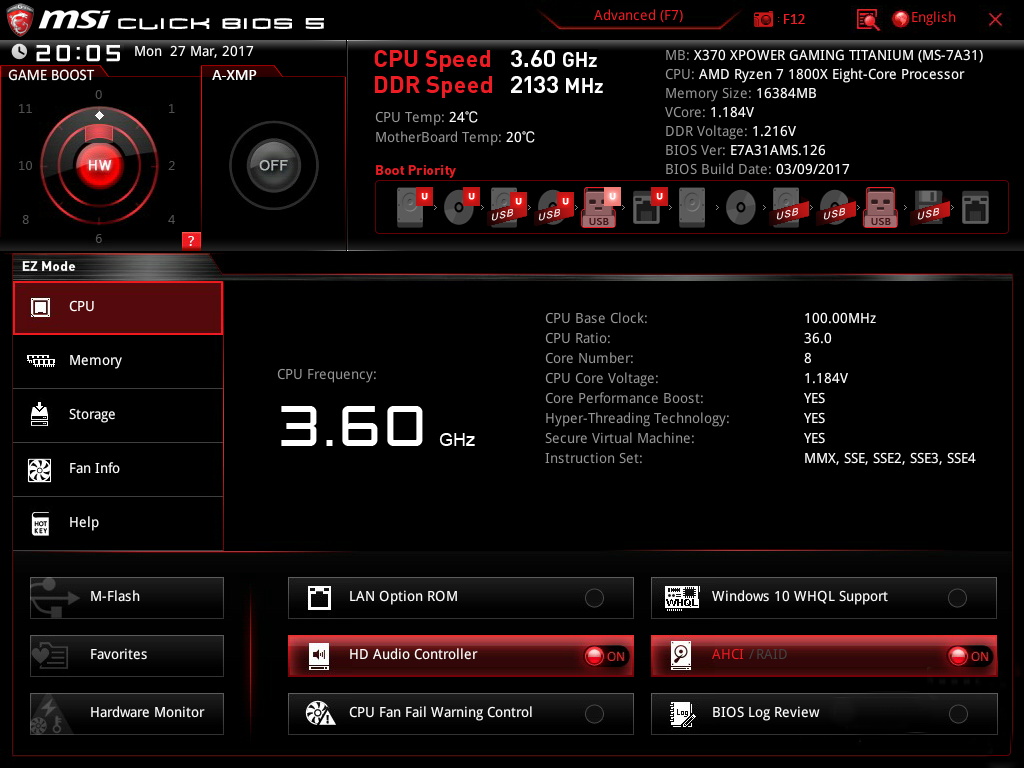

BIOS方面仍然是基于Click BIOS 5这套图形化系统.默认进入简易模式.

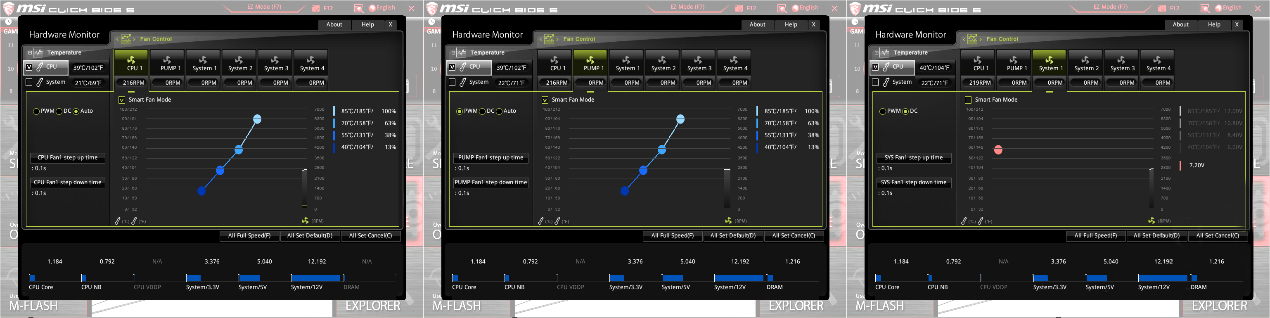

所有风扇接口的调速也都加入了调速方式手动选择和加速度设置.
总结
作为MSI在AMD新平台首发主板阵容的打头阵的一员, 和同期Intel Z270芯片组同名的对手款相比.MSI X370 XPOWER GAMING TITANIUM的配置显得较为保守.如供电配置略显中庸,电压调整模式单一,没有该系列标志性的超频扩展板.此外还有像M.2位置不尽合理,并未舍弃仍毫无踪影的APU集显输出这样的小问题. 如果以MPOWER为名可能更符合其表现.不过这其中有些也与AMD并未开放很多调整项相关.而独树一帜的银色外观,丰富的存储接口搭配与USB接口支持仍是这款主板的亮点所在.
