离RadeonRX500系列显卡的发布还有差不多20天的时间，虽然该系列作为Polaris的升级系列，关注度并未达到RXVega的高度，但依旧有很多网友关注着该系列的动向，目前RadeonRX570公版的外观和简单拆解已经曝光，让我们一起来看一下：
首先我们可以看到，整卡的设计与RX480/470公版是一致的，包括散热器、PCB长度等都是一样的，同样的3*DP+HDMI接口，同样的单6pin外接供电。不过还是有一些改进之处的，我们看下一张：

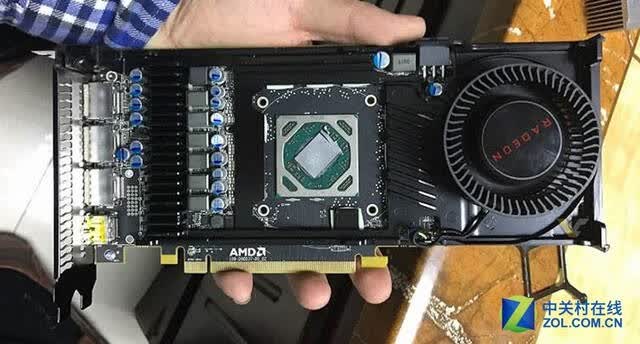

拆掉铝挤散热块后我们可以看到，显卡的供电部分得到了大幅强化，从4+1相升级为6+1相，供电的升级显然是为高频运行打下良好基础，同时我们也不得不感慨，AMD在用料上还是挺厚道的，NVIDIA的GTX1080FE版不过也才5+1相供电而已。看过了RX570我们再来看看RX580，当然，既然为公版，外观肯定是一样的：

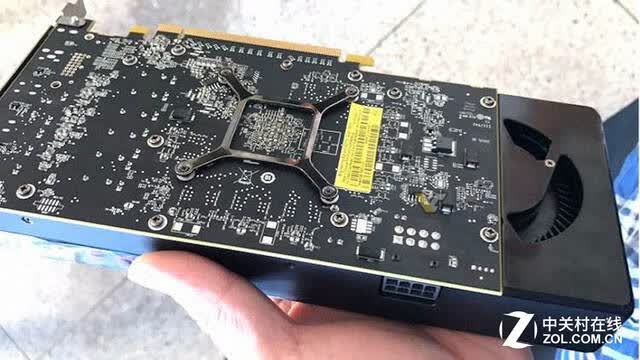

这块就是RX580，从PCB背面的针脚可以看出，RX580采用的也是6+1相供电，与RX480公版保持一致，但辅助供电接口从RX480的6pin升级为8pin，一来是为更高的频率做准备，二来是避免“偷电门”事件的再次发生，虽然之前的RX480从驱动上已经杜绝了偷电现象，但这次的RX580毕竟频率更高，说不定TDP也会更高，因此AMD为了显卡能够平稳运行还是提前做好了准备。

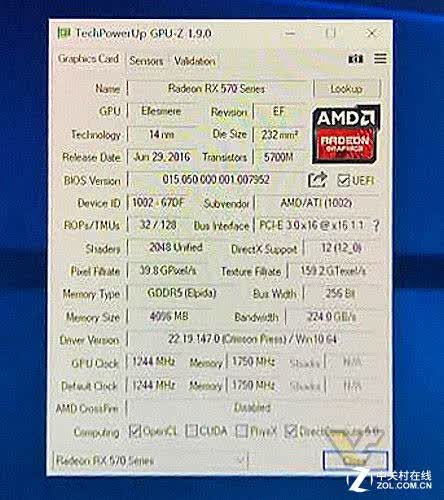

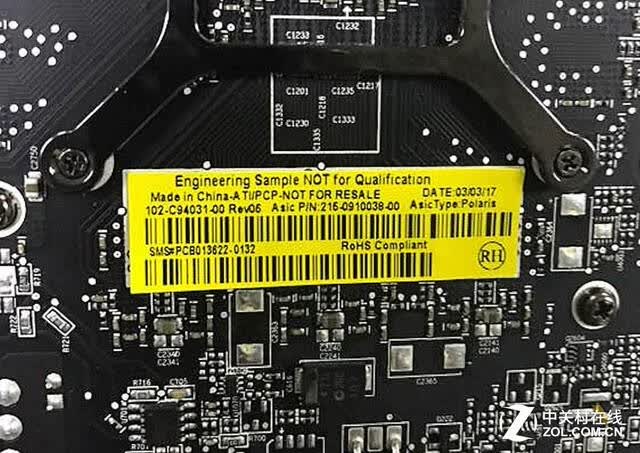

从显卡背面的标签可以看出该卡是工程样品，Asic型号为Polaris，制造日期为2017年3月3日。看过了外观我们再来看一下参数，目前已经有GPU-Z的截图流出了，具体参数见下图：

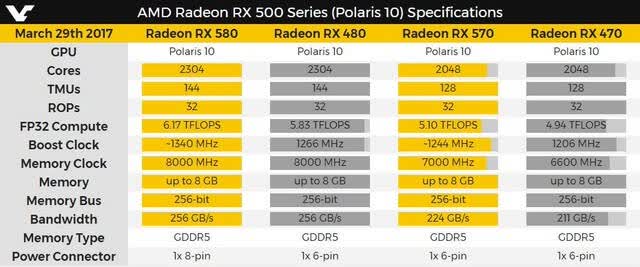

图片虽然不是很清晰，不过基本数据还是可以看清的。RX570拥有2048个流处理器，32个ROPs和128个TMUs，这些同RX470保持一致，不过频率上确实同之前我们曝光的一样，核心频率升至1244MHz，但显存频率依旧等效为7000MHz，显存容量为4GB。虽然NVIDIA已经对GTX1060的显存进行了升级，但RX500系列仍然具有GTX1060系列更高的带宽（GTX10609Gbps版本带宽为216GB/s）。
